Component Locations
COMPONENT LOCATIONS (COUPE)
| Component | Location |
|---|---|
| Drivers Door Latch Assembly | In Rear Of Drivers Door |
| Drivers Door Outside Handle Switch | In Rear Of Drivers Door |
| Drivers Seat Belt Switch | In Left Seat Belt Buckle, On Seat |
| Ignition Key Switch | Part Of Ignition Switch, On Steering Column |
| Integrated Control Unit | On Rear Of Under Dash Fuse/Relay Box. See Figure . |

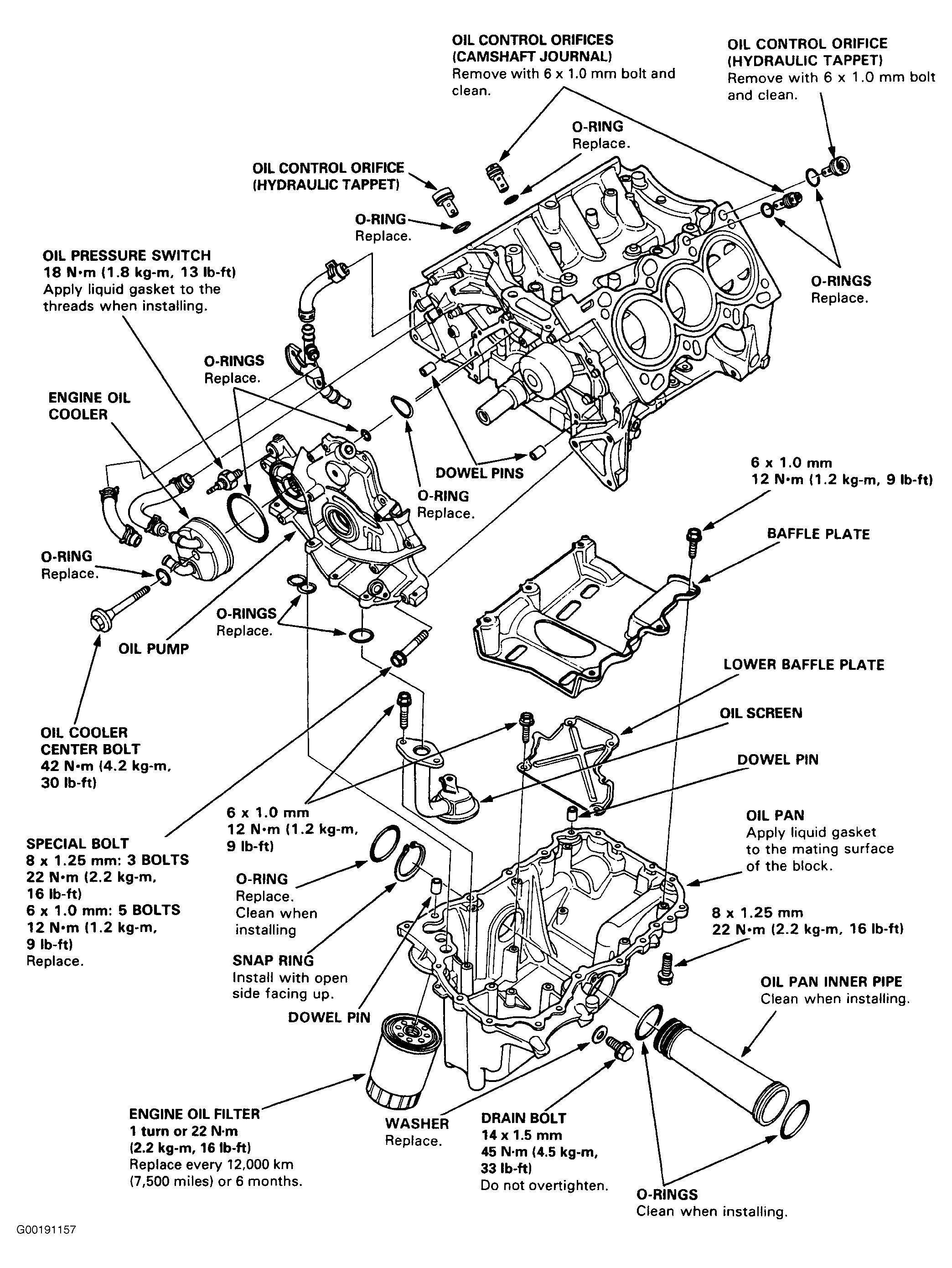

| Oil Pressure Switch | On Oil Pump Housing, Next To Engine Oil Cooler. See Fig 18 . |
| Passengers Door Latch Assembly | In Rear Of Passengers Door |
| Power Window Relay | On Under Dash Fuse/Relay Box. See Fig 14 . |

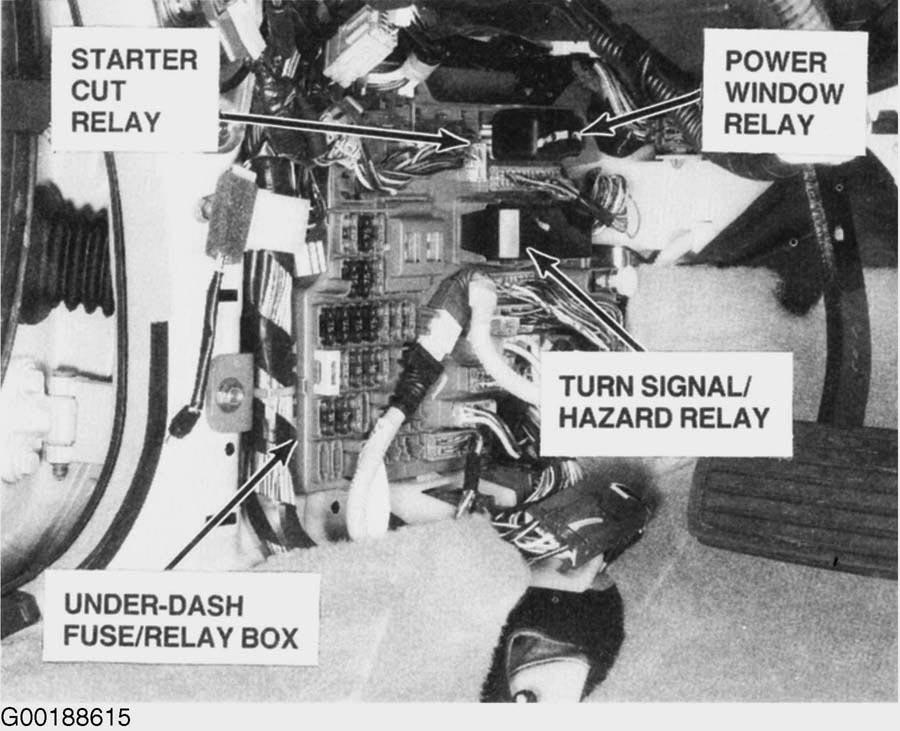

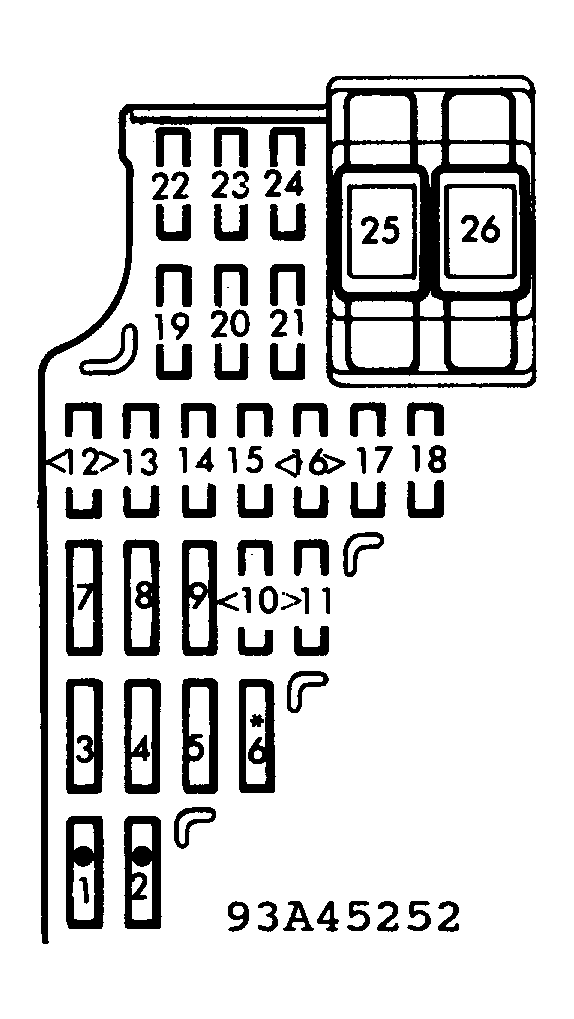

| Under Dash Fuse/Relay Box | Behind Left Kick Panel. See Fig 2 . |

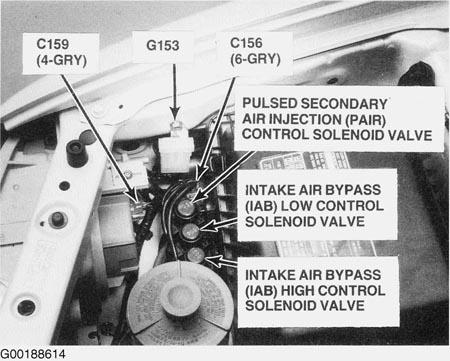

| Under Hood Fuse/Relay Box | Left Side Of Engine Compartment. See Fig 3 . |
| C186 (16 BRN) | Behind Left Kick Panel |
| C190 (5 BLU) | On Under Dash Fuse/Relay Box |
| C191 (16 BLU) | On Under Dash Fuse/Relay Box |
| C208 (9 GRY) | On Underside Of Under Hood Fuse/Relay Box |
| C209 (11GRY) | On Underside Of Under Hood Fuse/Relay Box |
| C253 (16 GRY) | Behind Dash, Left Of Steering Column, On Bracket. See Fig 7 . |
| C257 (20 GRN) | Behind Left Kick Panel |
| C260 (18 BLU) | On Under Dash Fuse/Relay Box |

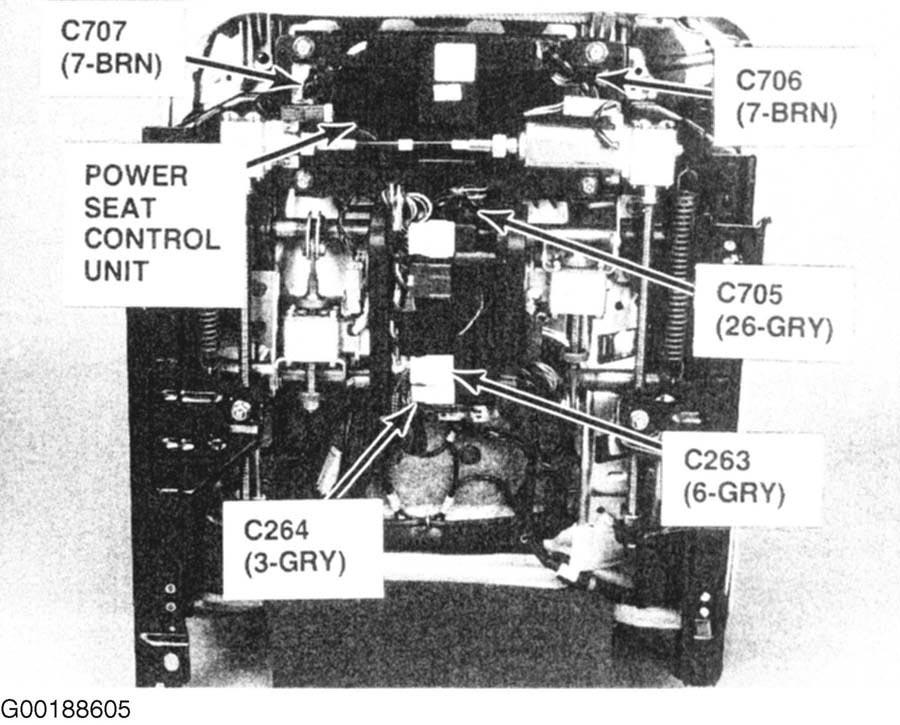

| C264 (3 GRY) | On Underside Of Drivers Seat. See Fig 4 . |

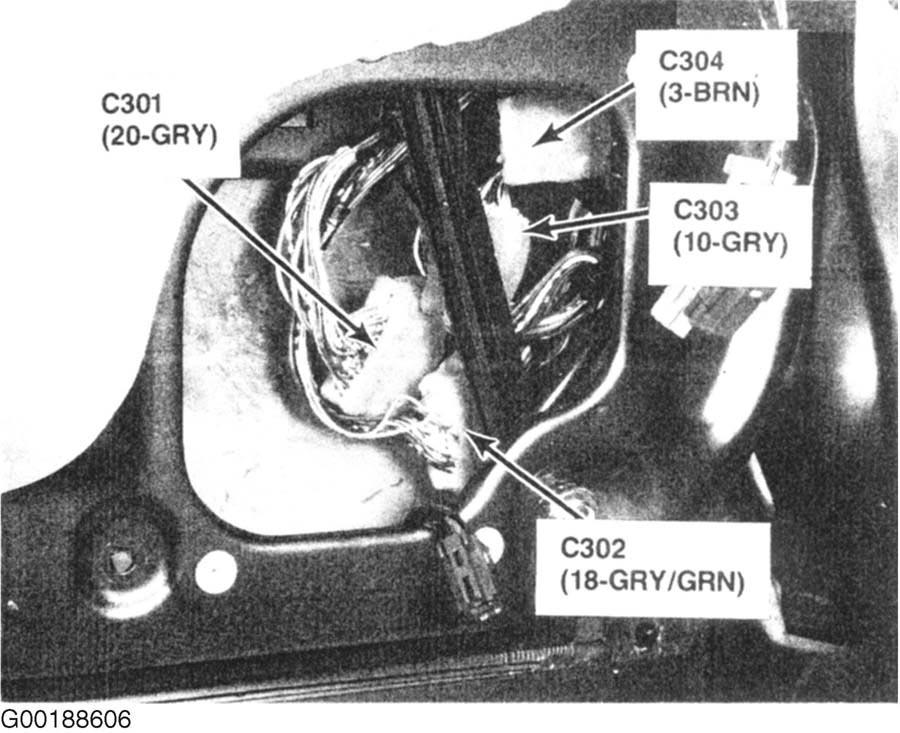

| C302 (18 GRN) | In Lower Front Of Left Door. See Fig 5 . |
| C303 (10 GRY) | In Lower Front Of Left Door. See Fig 5 . |

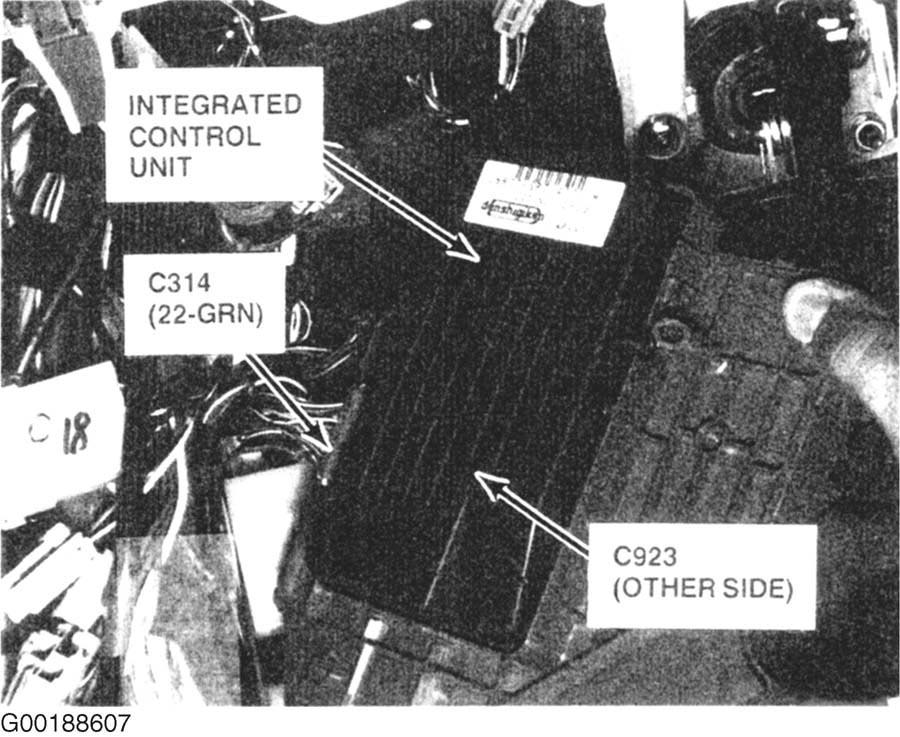

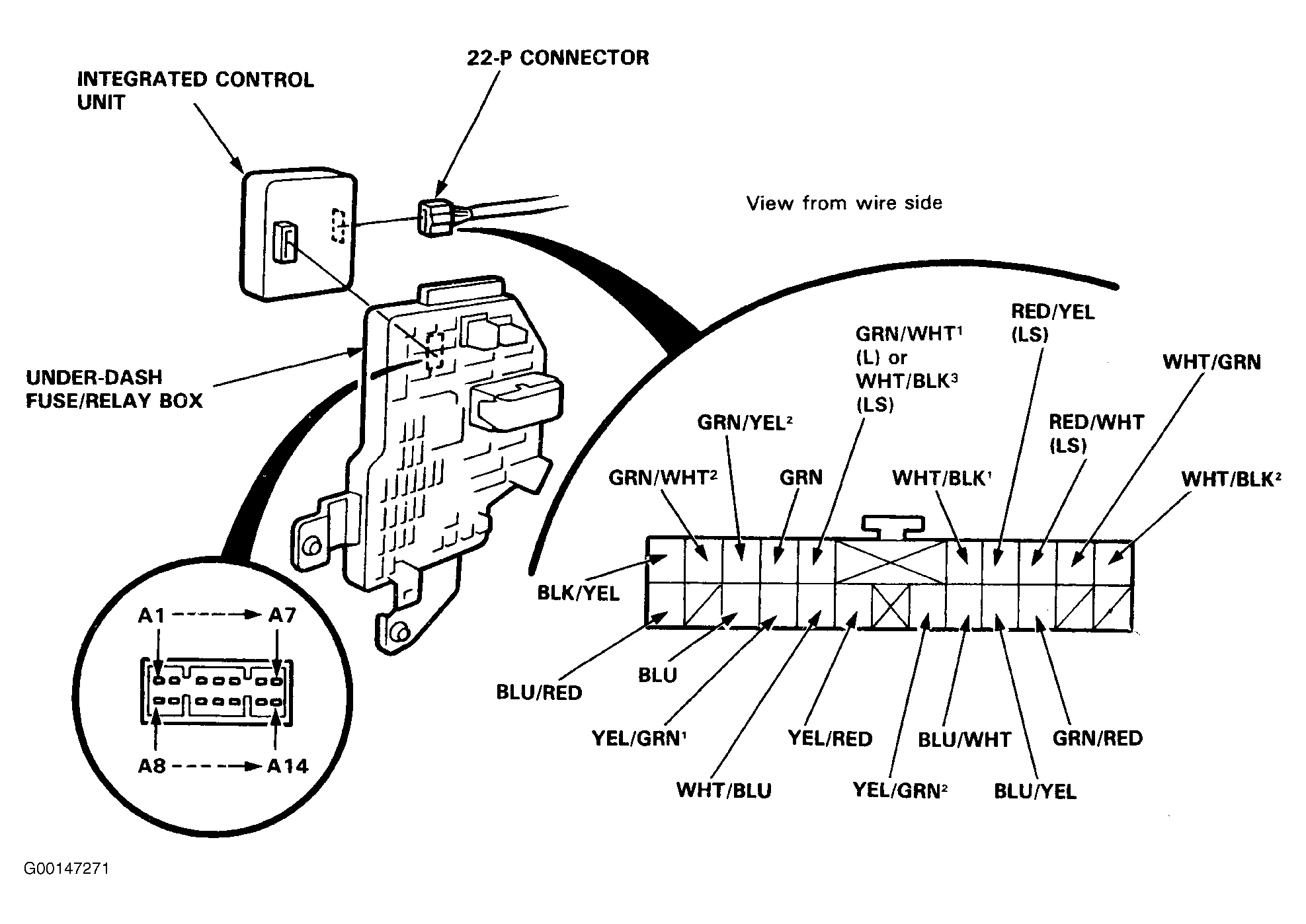

| C314 (22 GRN) | On Integrated Control Unit. See Fig 6 . |
| C317 (14 BLU) | On Under Dash Fuse/Relay Box |
| C318 (6 BLU) | On Under Dash Fuse/Relay Box |
| C319 (10 BLU) | On Under Dash Fuse/Relay Box |
| C326 (20 ORN) Junction Connector | Behind Upper Left Side Of Dash, Taped To Harness |

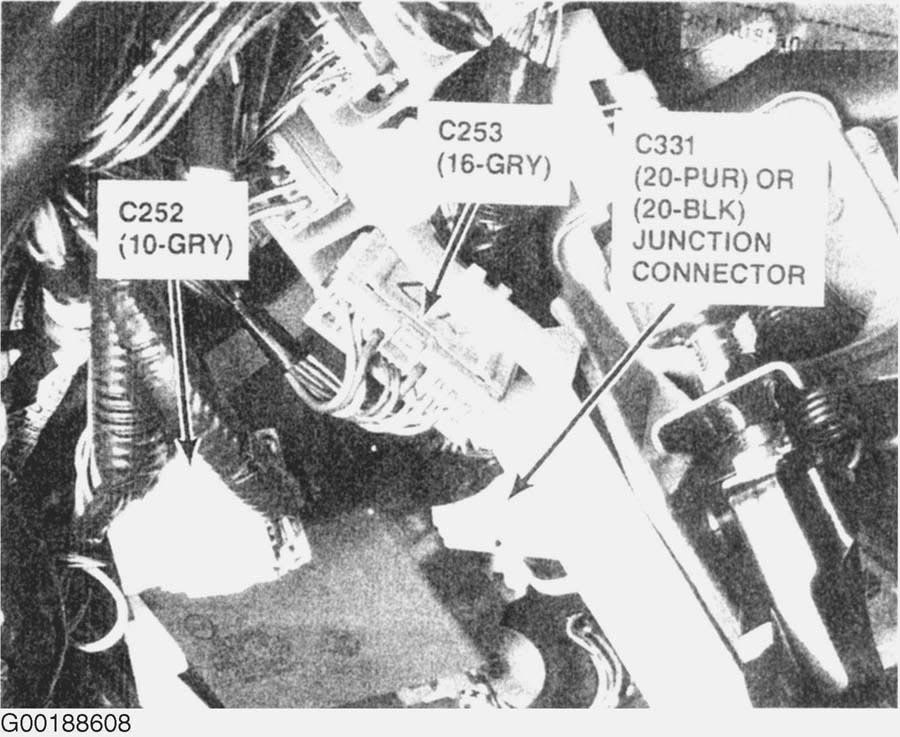

| C331 (20 BLK) Junction Connector | Behind Left Side Of Dash, Taped To Harness. See Fig 7 . |
| C335 (8 GRY) | Behind Dash, Left Of Steering Column, On Bracket |
| C337 (10 GRY) | Behind Dash, Left Of Steering Column, On Bracket |
| C348 (20 BLK) Junction Connector | Under Left Side Of Right Front Footrest |
| C384 (8 GRY) | In Lower Front Of Right Door |
| C505 (20 BLU) | On Under Dash Fuse/Relay Box |

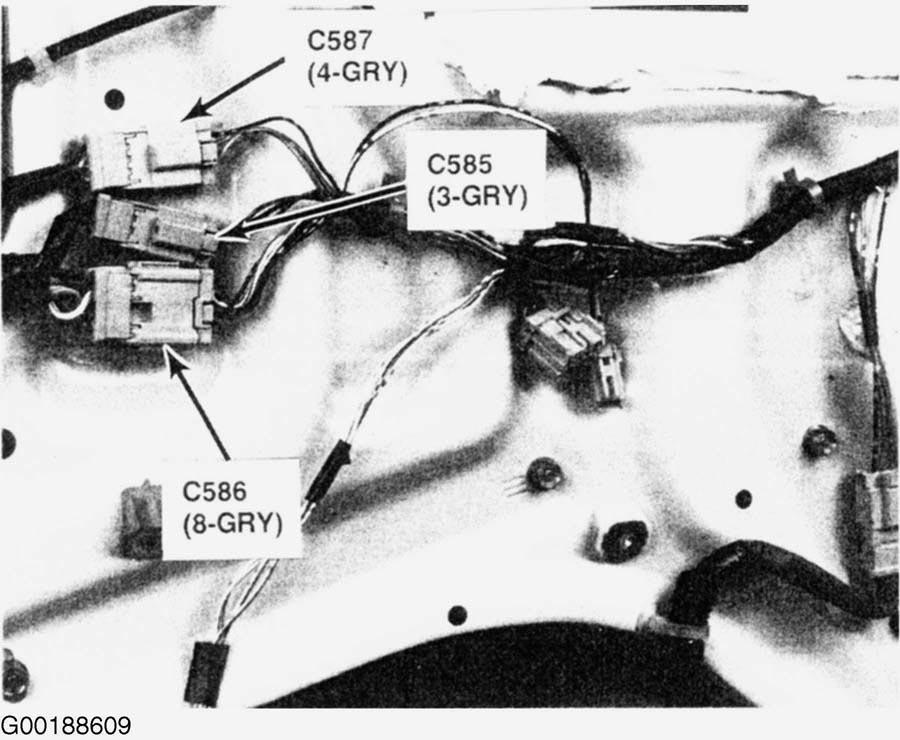

| C586 (8 GRY) | Rear Of Left Door. See Fig 8 . |
| C587 (4 GRY) | Rear Of Left Door. See Fig 8 . |

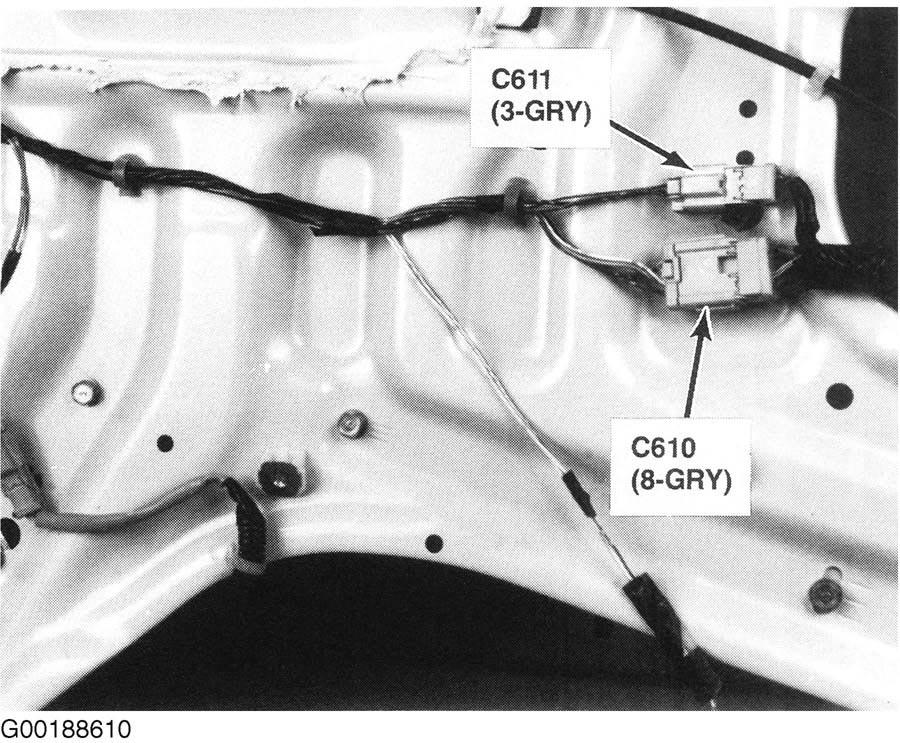

| C610 (8 GRY) | Top Of Right Door. See Fig 9 . |
| C651 (4 GRY) | On Under Dash Fuse/Relay Box |
| C923 | On Under Dash Fuse/Relay Box, On Integrated Control Unit. See Fig 6 . |

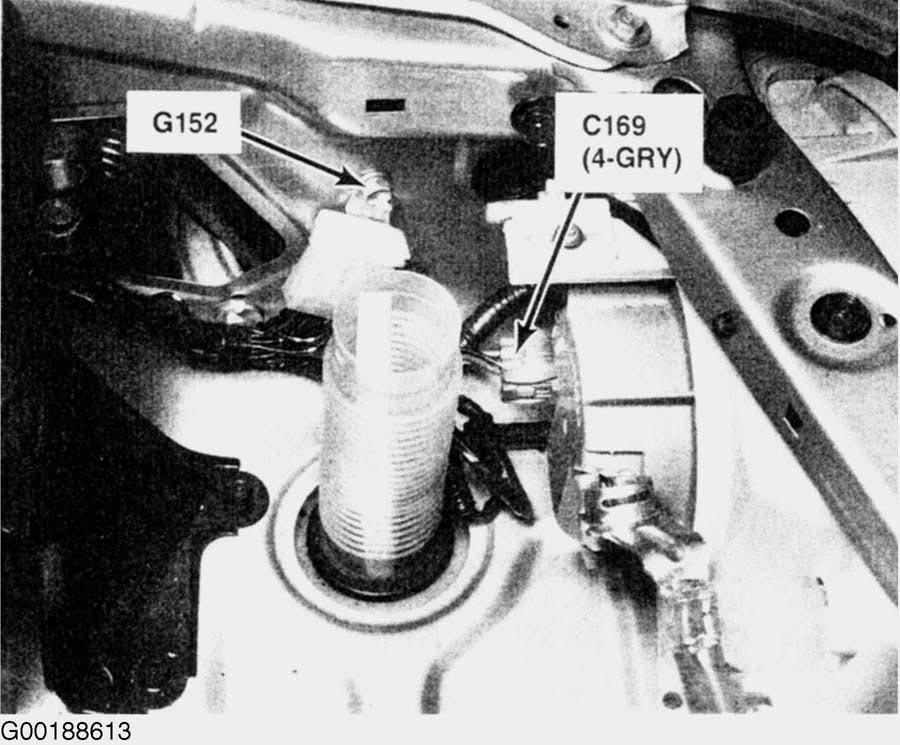

| G152 | Left Front Of Engine Compartment. See Fig 12 . |
| G153 | Right Front Of Engine Compartment. See Fig 13 . |

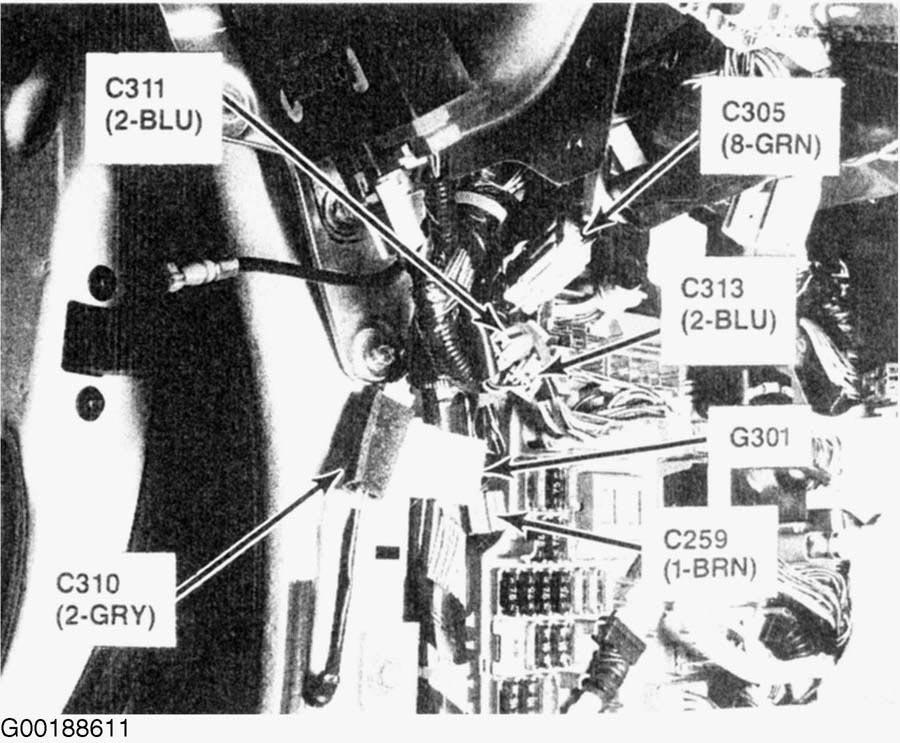

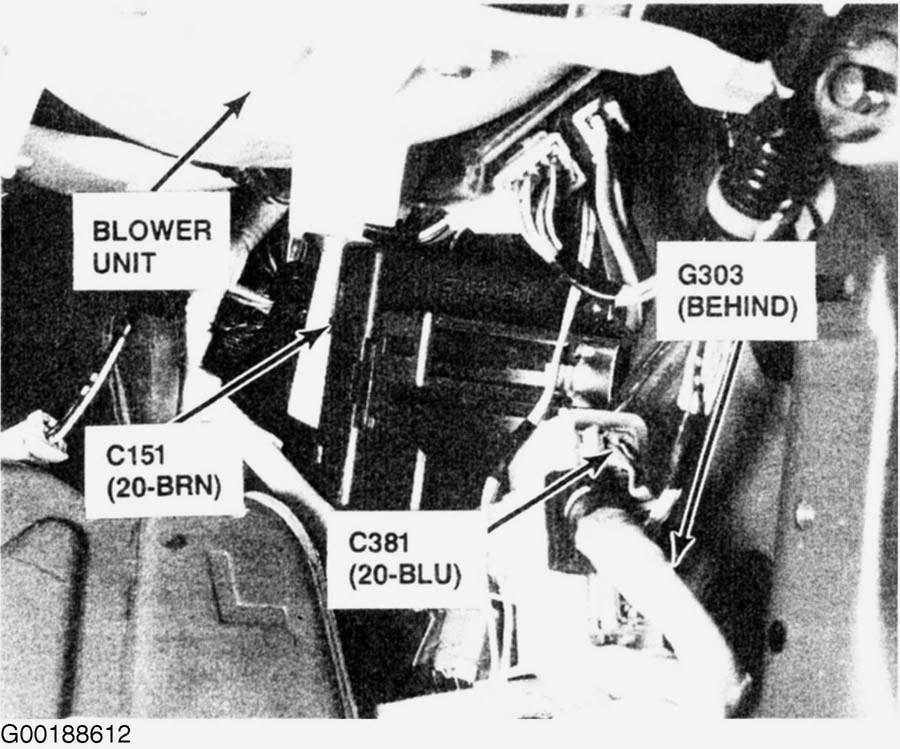

| G301 | Behind Left Kick Panel See Fig 10 . |
| G303 | Behind Right Kick Panel. See Fig 11 . |
| G304 | Bottom Of Right Door Pillar, Behind Trim |
COMPONENT LOCATIONS (SEDAN)
| Component | Location |
|---|---|
| Drivers Door Latch Assembly | In Rear Of Drivers Door |
| Drivers Door Outside Handle Switch | In Rear Of Drivers Door |
| Drivers Seat Belt Switch | In Drivers Seat Belt Buckle Assembly, On Seat |
| Ignition Key Switch | Part Of Ignition Switch, On Steering Column |
| Integrated Control Unit | On Rear Of Under-Dash Fuse/Relay Box |
| Left Rear Door Latch Assembly | In Rear Of Left Rear Door |
| Oil Pressure Switch | On Oil Pump Housing, Next To Engine Oil Cooler. See Fig 18 . |
| Power Window Relay | On Under-Dash Fuse/Relay Box. See Fig 14 . |
| Right Front Door Latch Assembly | In Rear Of Right Front Door |
| Right Rear Door Latch Assembly | In Rear Of Right Rear Door |
| Under-Dash Fuse/Relay Box | Behind Left Kick Panel. See Fig 2 . |
| Under-Hood Fuse/Relay Box | Left Side Of Engine Compartment. See Fig 3 . |
| C186 (16 BRN) | Behind Left Kick Panel |
| C190 (5 BLU) | On Under-Dash Fuse/Relay Box |
| C191 (16 BLU) | On Under-Dash Fuse/Relay Box |
| C208 (9 GRY) | On Underside Of Under-Hood Fuse/Relay Box |
| C209 (11 GRY) | On Underside Of Under-Hood Fuse/Relay Box |
| C253 (16 GRY) | Behind Dash, Left Of Steering Column, On Bracket. See Fig 7 . |
| C257 (20 GRN) | Behind Left Kick Panel |
| C260 (18 BLU) | On Under-Dash Fuse/Relay Box |
| C264 (3 GRY) | On Underside Of Drivers Seat. See Fig 4 . |

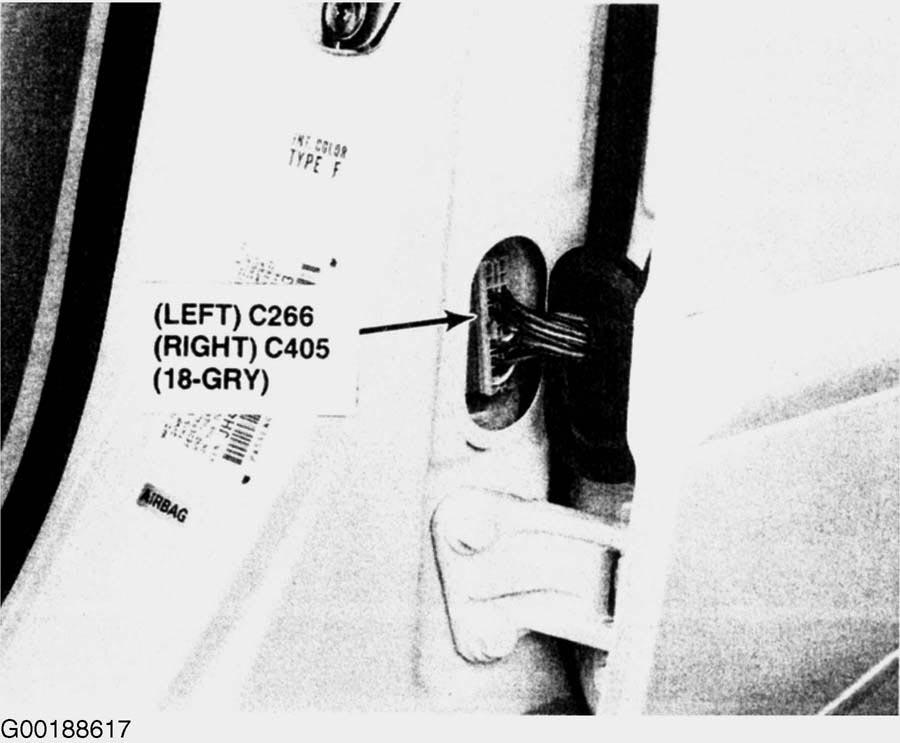

| C266 (18 GRY) | In Left B-Pillar, Behind Grommet. See Fig 15 . |
| C302 (18 GRY/GRN) | In Lower Front Of Drivers Door. See Fig 5 . |
| C303 (10 GRY) | In Lower Front Of Drivers Door. See Fig 5 . |
| C314 (22 GRN) | On Integrated Control Unit. See Fig 6 . |
| C317 (14 BLU) | On Under-Dash Fuse/Relay Box |
| C318 (6 BLU) | On Under-Dash Fuse/Relay Box |
| C319 (10 BLU) | On Under-Dash Fuse/Relay Box |
| C326 (20 ORN) | Behind Left Kick Panel |
| C331 (20 PUR) Or (20 BLK) Junction Connector | Behind Left side Of Dash, Taped To Harness. See Fig 7 . |
| C335 (8 GRY) | Behind Dash, Left Of Steering Column, On Bracket |
| C337 (10 GRY) | Behind Dash, Left Of Steering Column, On Bracket |
| C348 (20 PUR) Or (20 BLK) Junction Connector | Behind Center Of Dash, Forward Of A/C Heater Plenum |
| C375 (20 GRY) | Behind Right Kick Panel |
| C384 (8 GRY) | In Lower Front Of Right Front Door |
| C405 (18 GRY) | In Right B-Pillar, Behind Grommet |
| C420 (20 ORN) Junction Connector | Above Right Kick Panel |
| C505 (20 BLU) | On Under-Dash Fuse/Relay Box |
| C586 (8 GRY) | Top Rear Of Drivers Door. See Fig 8 . |
| C587 (4 GRY) | Top Rear Of Drivers Door. See Fig 8 . |
| C610 (8 GRY) | Top Of Right Front Door. See Fig 9 . |

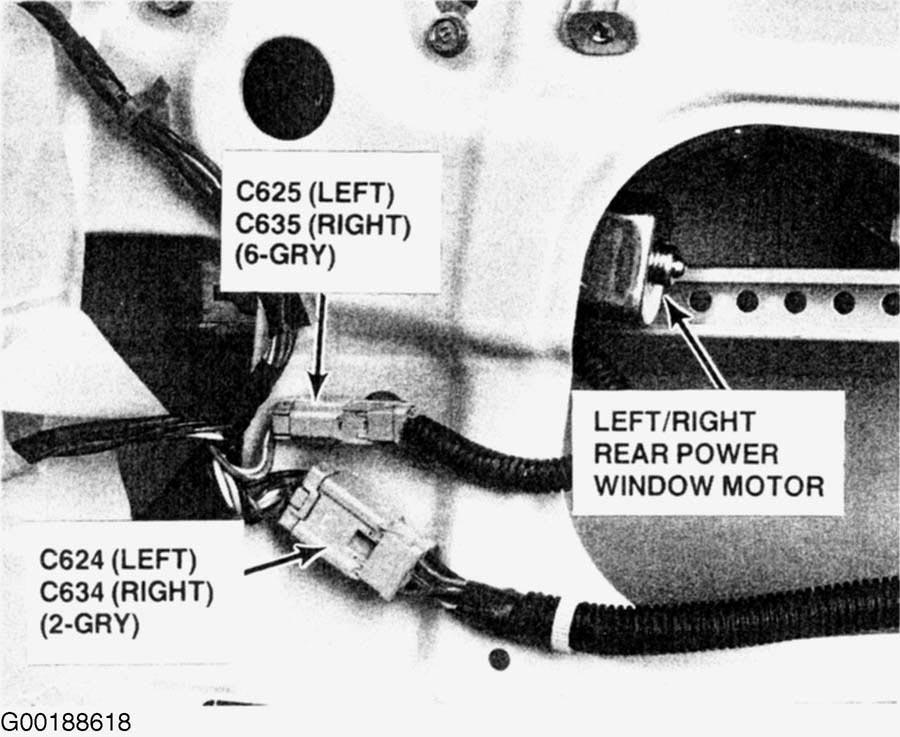

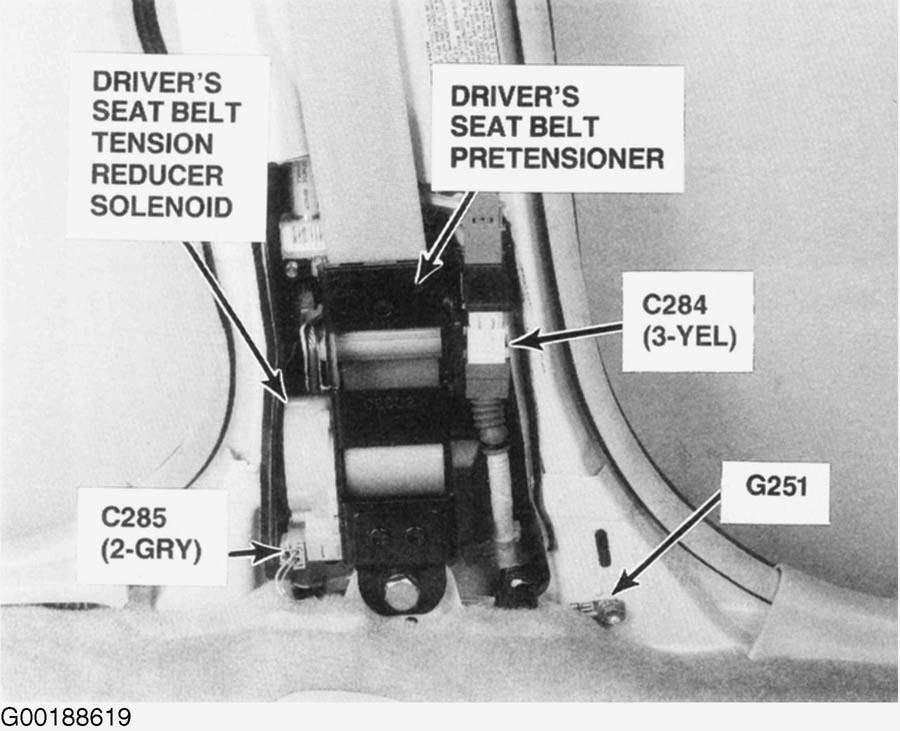

| C625 (6 GRY) | In Left Rear Door. See Fig 16 . |
| C635 (6 GRY) | In Right Rear Door. See Fig 16 . |
| C651 (4 GRY) | On Under-Dash Fuse/Relay Box |
| C923 | On Under-Dash Fuse/Relay Box, On Integrated control Unit. See Fig 6 . |
| G152 | Left Front Corner Of Engine Compartment. See Fig 12 . |
| G153 | Right Front Corner Of Engine Compartment. See Fig 13 . |
| G251 | Base Of Left B-Pillar, Behind Trim. See Fig 17 . |
| G301 | Behind Left Kick Panel. See Fig 10 . |
| G303 | Behind Right Kick Panel. See Fig 11 . |
