Radiator Fan Control Unit

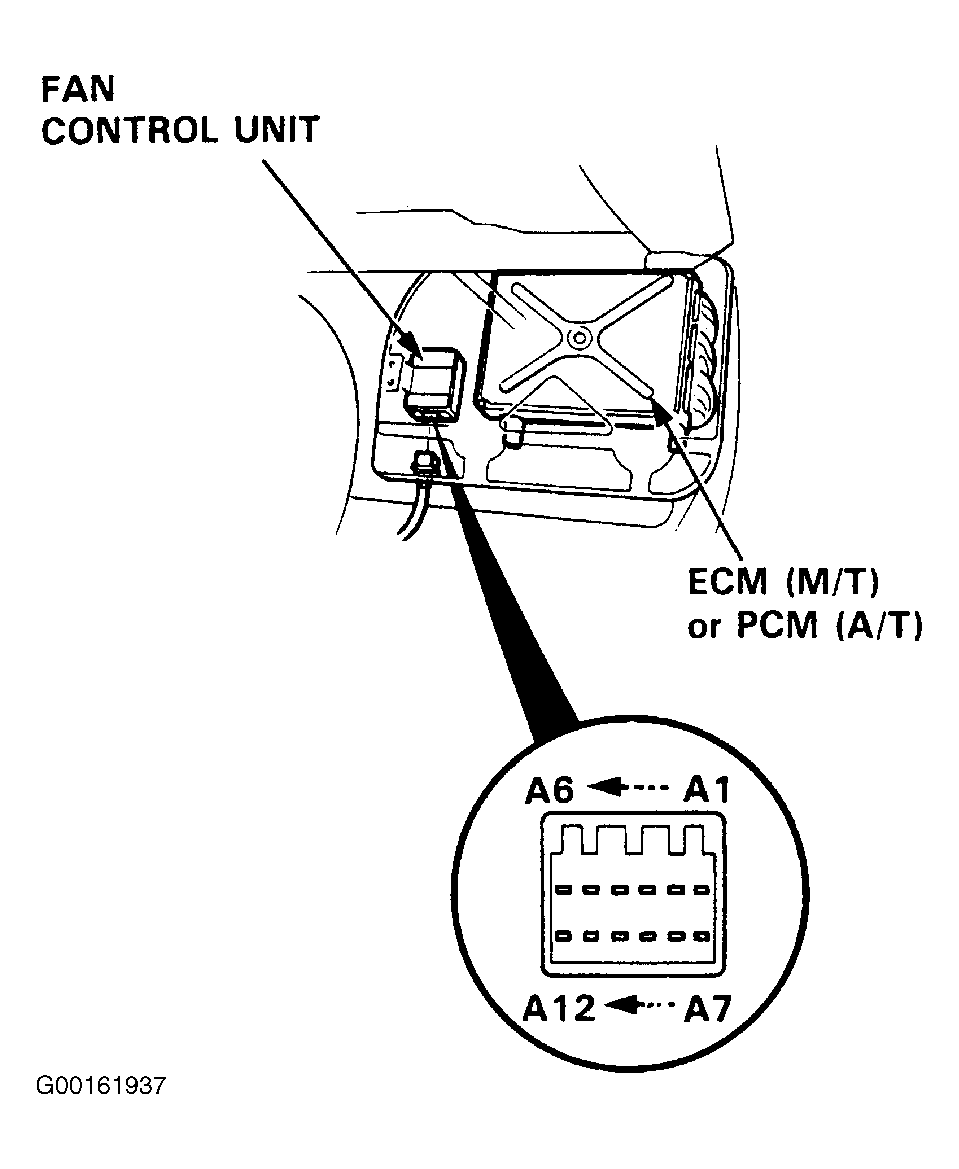

For locating radiator fan control unit and terminal identification see Fig 1. To test terminals see RADIATOR FAN CONTROL UNIT TERMINALS TEST .
RADIATOR FAN CONTROL UNIT TERMINALS TEST
| Terminal | Wire | Connects To |
|---|---|---|
| A1 | BLU/GRN | Radiator Fan Control Sensor (-) |
| A2 | BLU | Radiator Fan And Radiator Fan Main Relays (Coil -) |
| A3 | LT BLU | A/C Pressure Switch A |
| A4 | BLK | Ground (G301, G302, G303) |
| A5 | - | Not Used |
| A6 | RED/BLU | A/C Pressure Switch B |
| A7 | BLU/WHT | Radiator Fan Control Sensor (+) |
| A8 | - | Not Used |
| A9 | BLU/YEL | Radiator Fan Control Module |
| A10 | - | Not Used |
| A11 | BLU/BLK | ECM For M/T Or PCM For A/T (ACS) |
| A12 | YEL/BLK | IG2 (Main Power Supply) |
