without Navigation

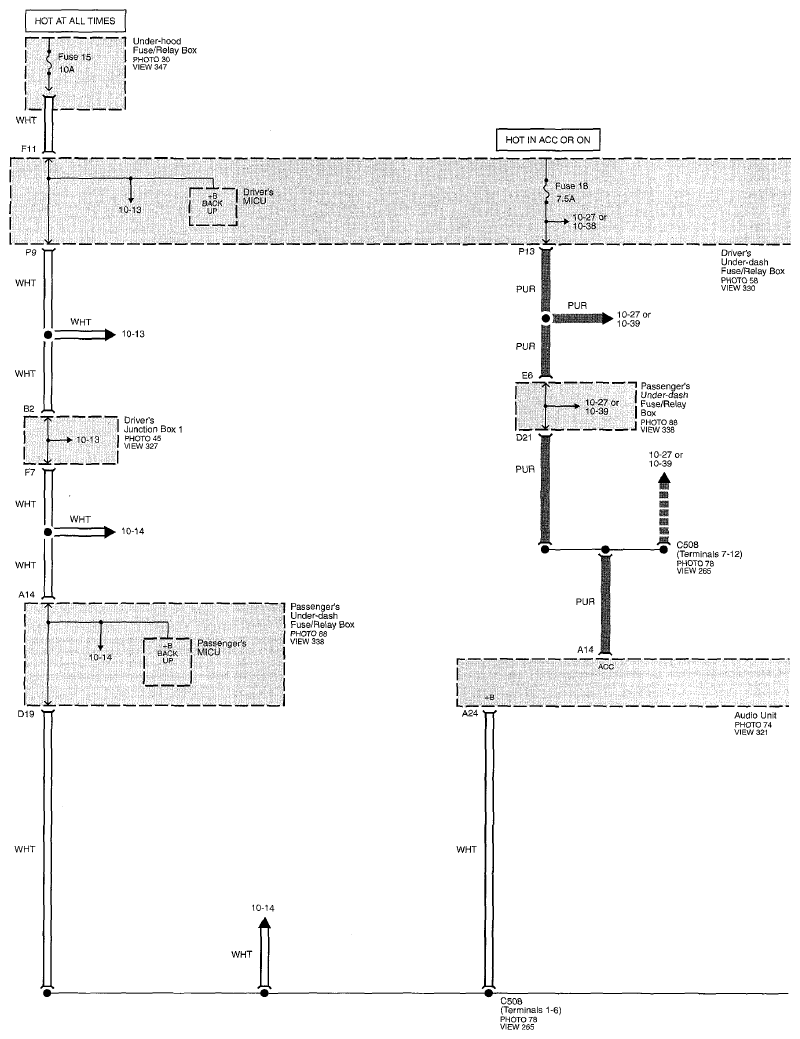

Fig 1: Audio System Circuit Diagram - Without Navigation (Page 150)
G07755452

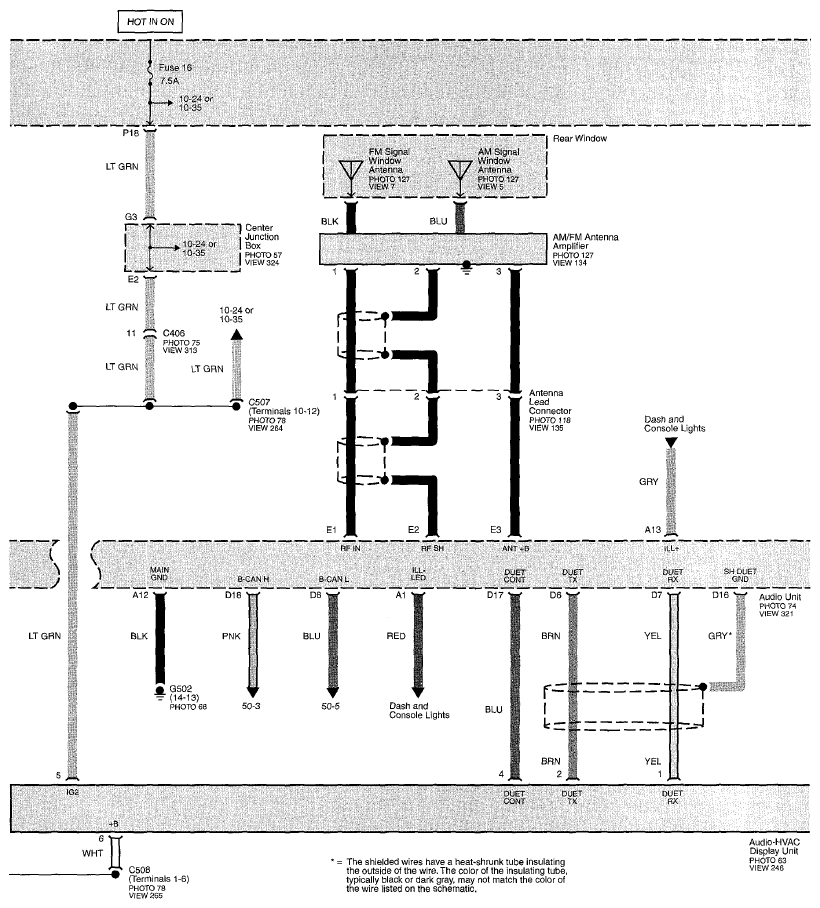

Fig 2: Audio System Circuit Diagram - Without Navigation (Page 150-1)
G07755453

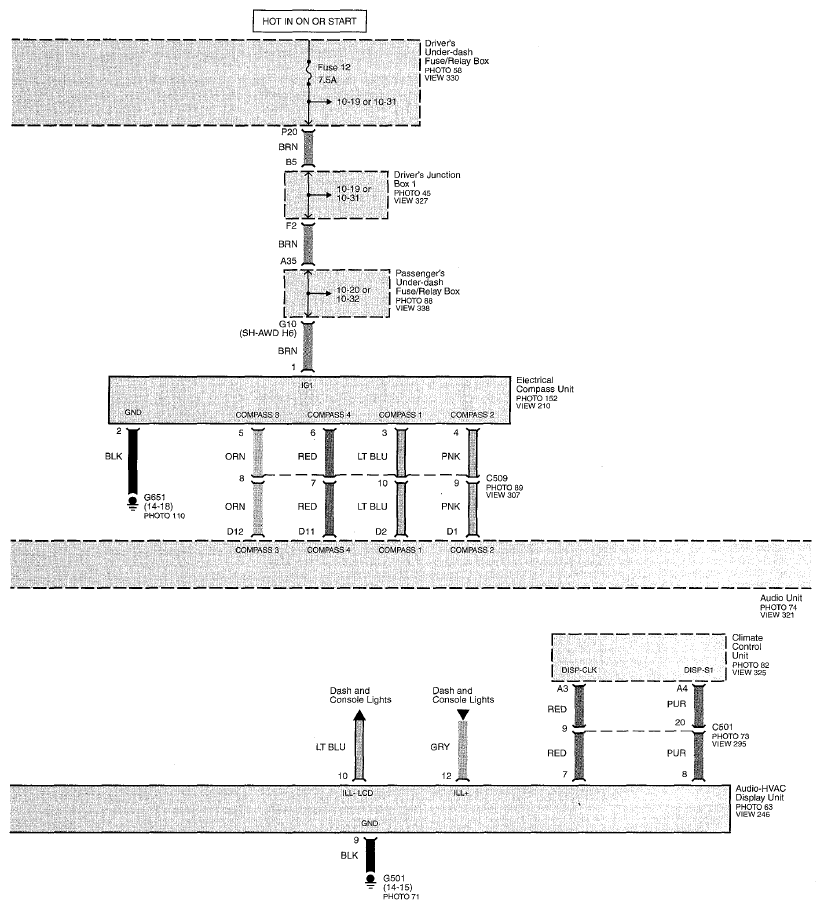

Fig 3: Audio System Circuit Diagram - Without Navigation (Page 150-2)
G07755454

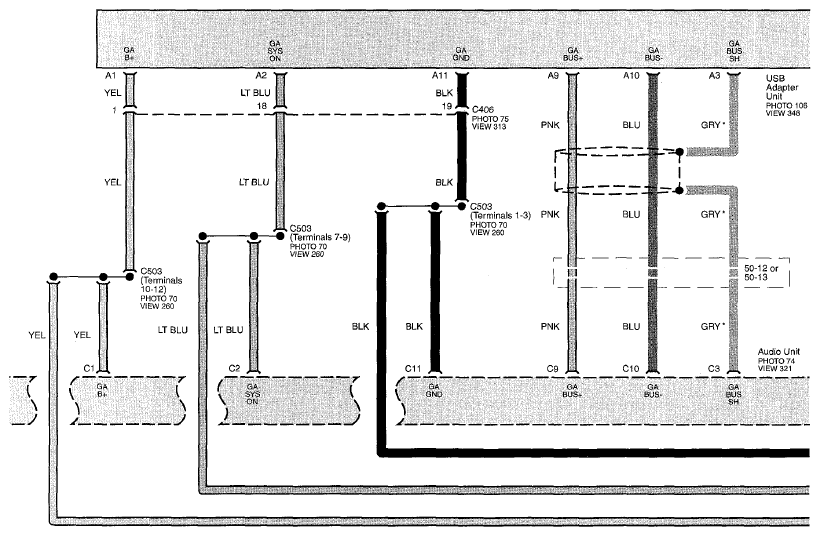

Fig 4: Audio System Circuit Diagram - Without Navigation (Page 150-3)
G07755455

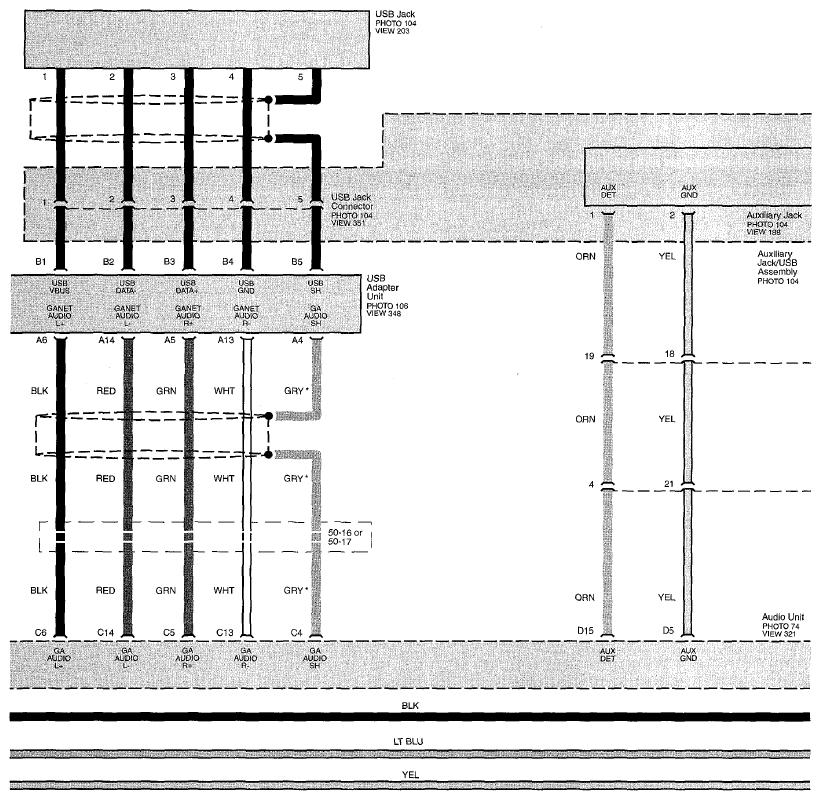

Fig 5: Audio System Circuit Diagram - Without Navigation (Page 150-4)
G07755456

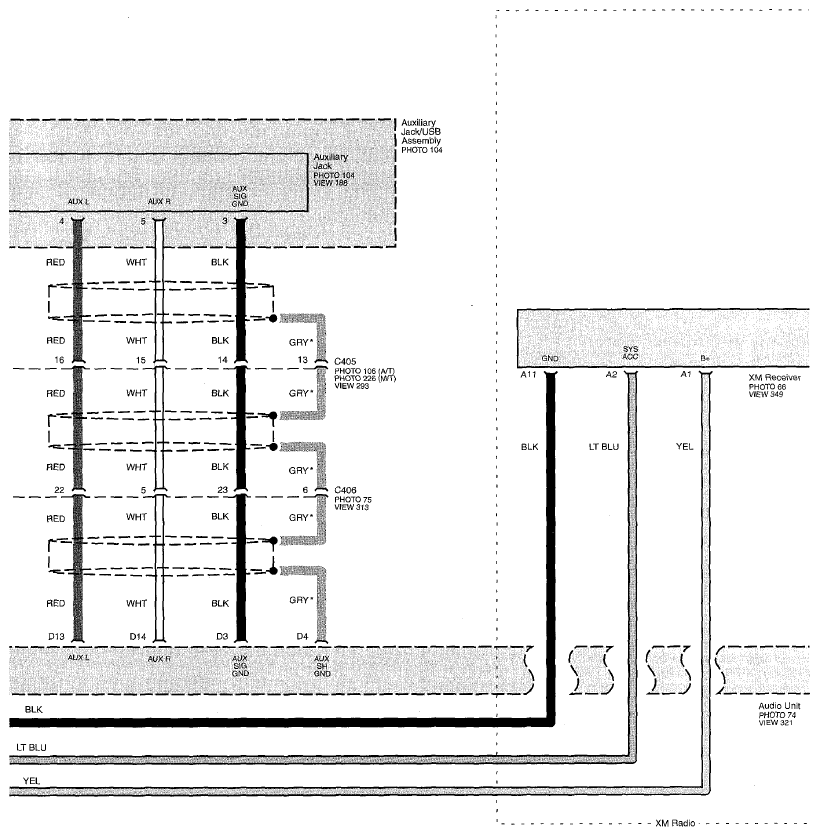

Fig 6: Audio System Circuit Diagram - Without Navigation (Page 150-5)
G07755457

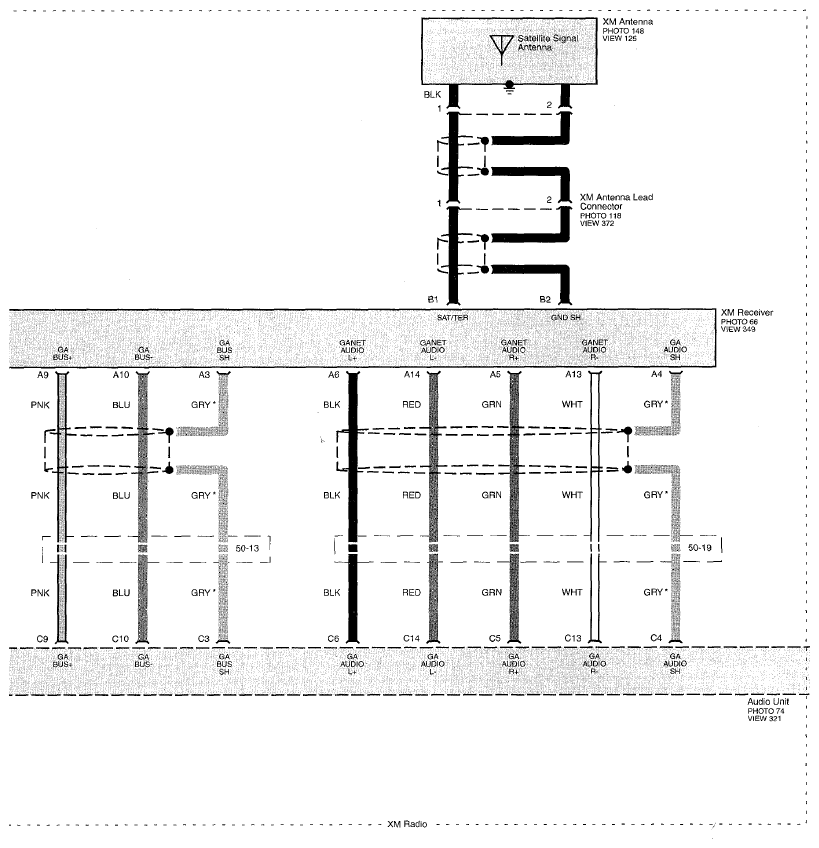

Fig 7: Audio System Circuit Diagram - Without Navigation (Page 150-6)
G07755458

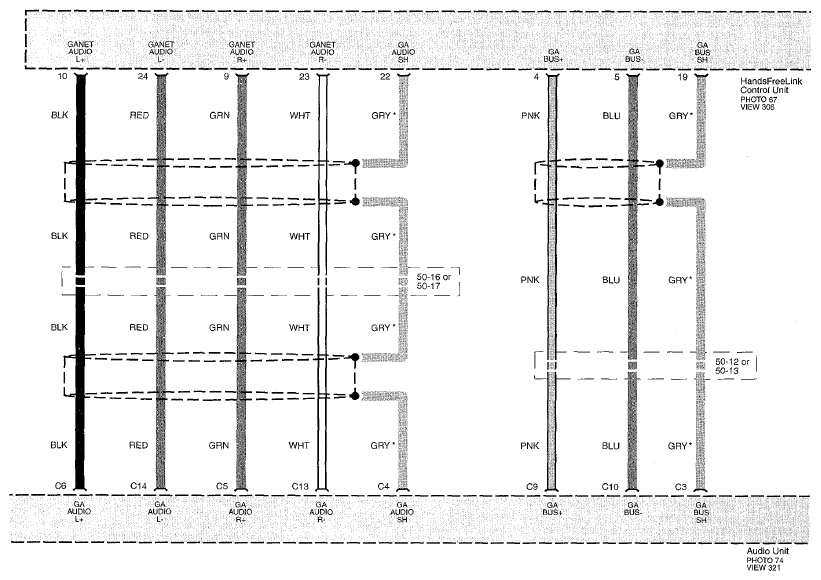

Fig 8: Audio System Circuit Diagram - Without Navigation (Page 150-7)
G07755459

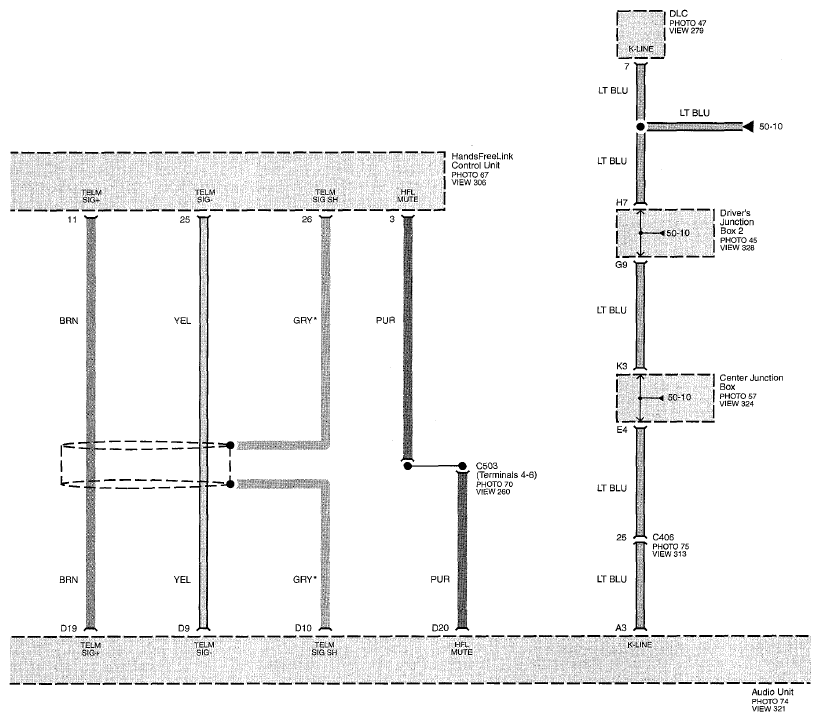

Fig 9: Audio System Circuit Diagram - Without Navigation (Page 150-8)
G07755460

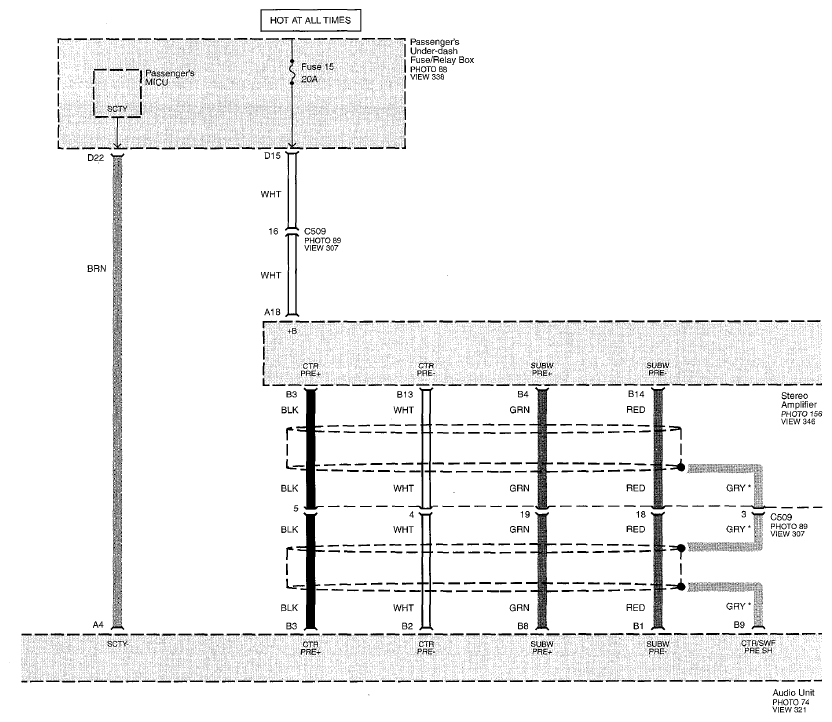

Fig 10: Audio System Circuit Diagram - Without Navigation (Page 150-9)
G07755461

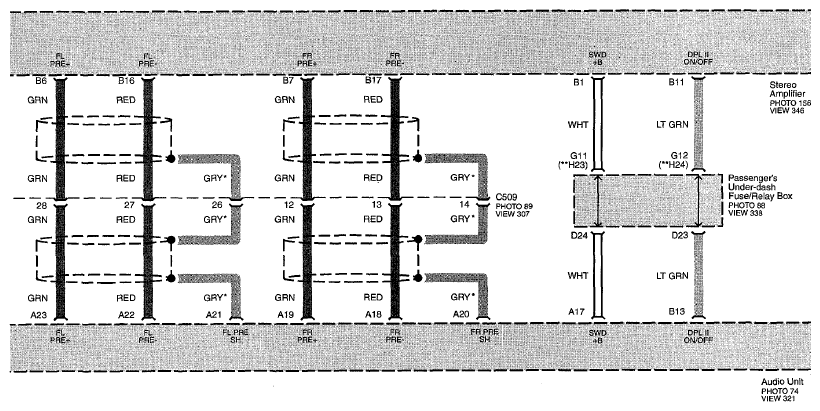

Fig 11: Audio System Circuit Diagram - Without Navigation (Page 150-10)
G07755462

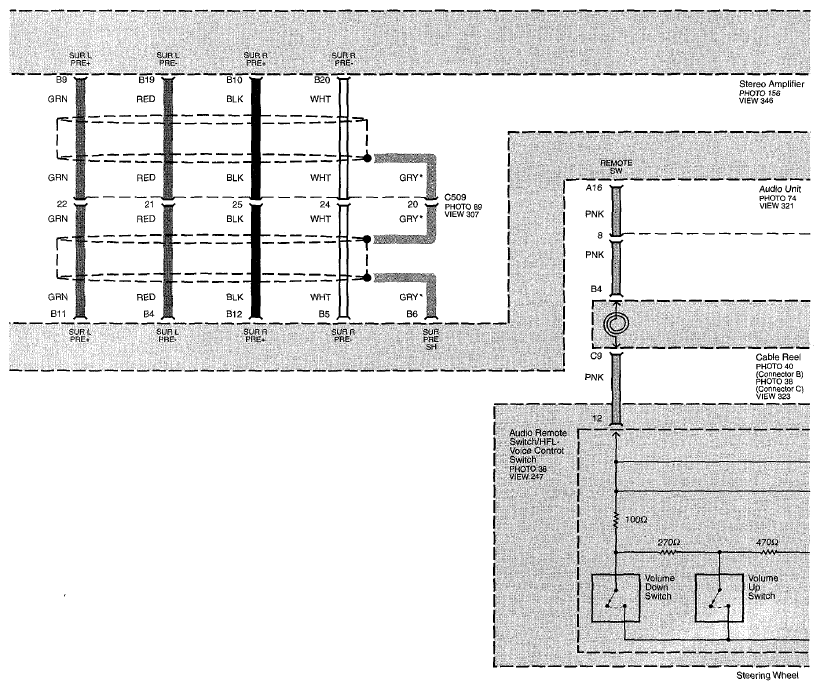

Fig 12: Audio System Circuit Diagram - Without Navigation (Page 150-11)
G07755463

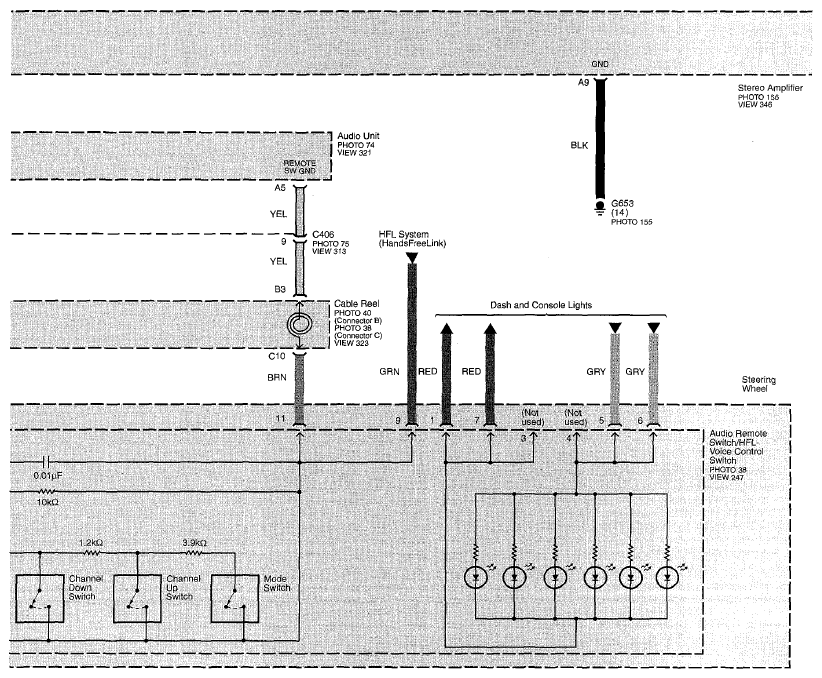

Fig 13: Audio System Circuit Diagram - Without Navigation (Page 150-12)
G07755464

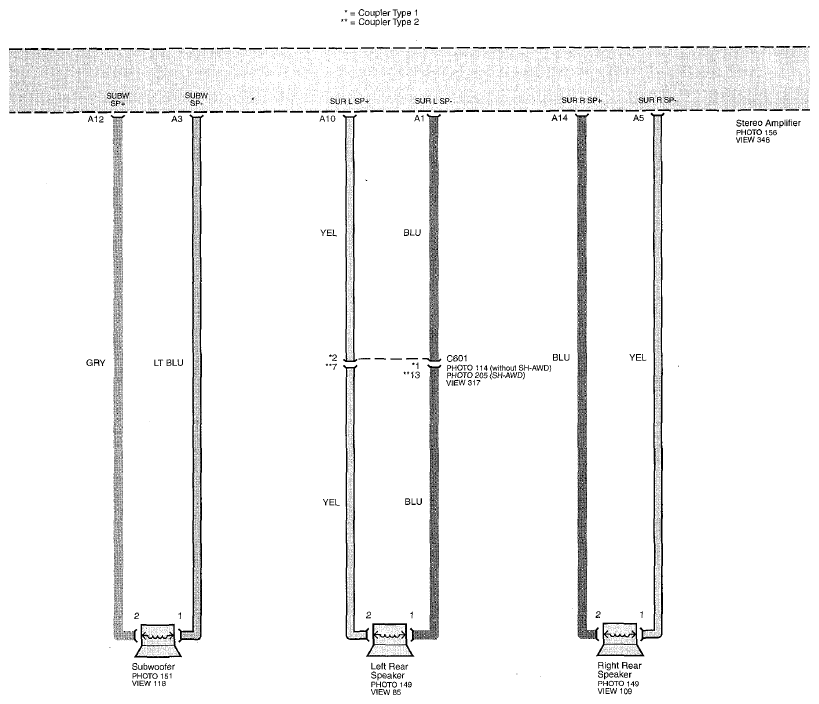

Fig 14: Audio System Circuit Diagram - Without Navigation (Page 150-13)
G07755465

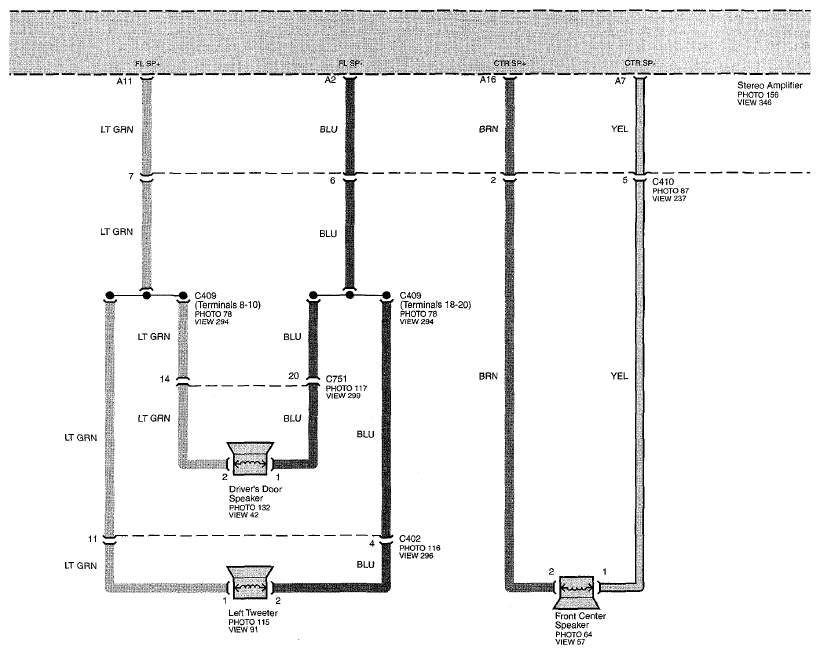

Fig 15: Audio System Circuit Diagram - Without Navigation (Page 150-14)
G07755466

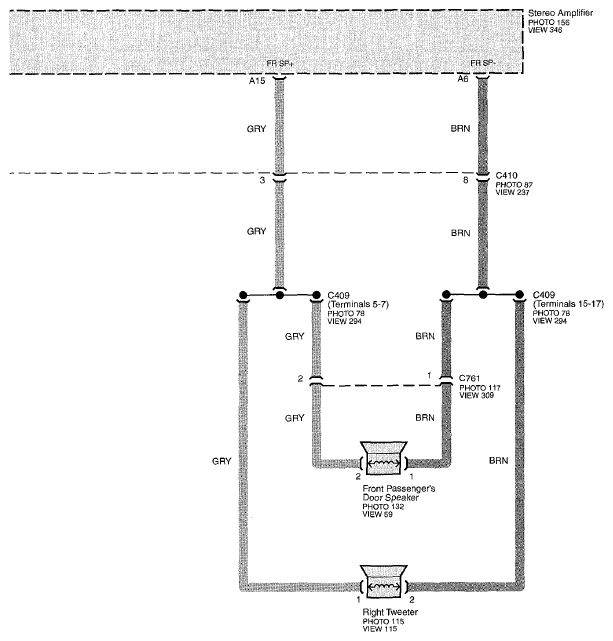

Fig 16: Audio System Circuit Diagram - Without Navigation (Page 150-15)
G07755467
