Power Distribution
›
All Models
All Models

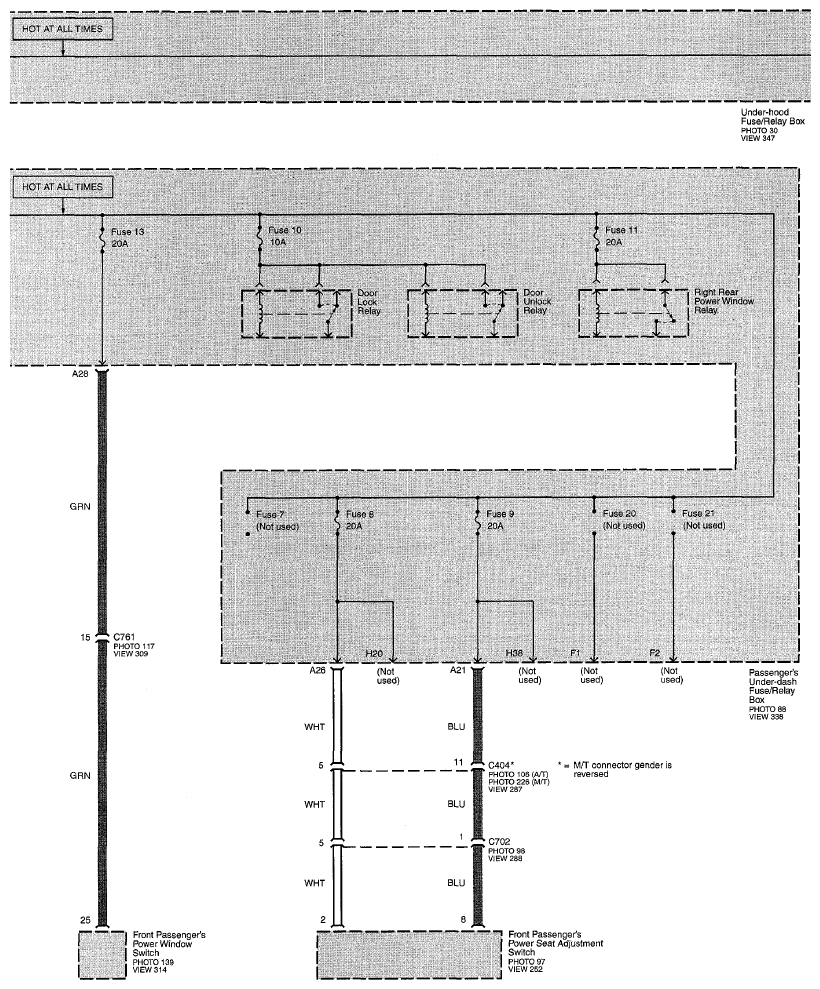

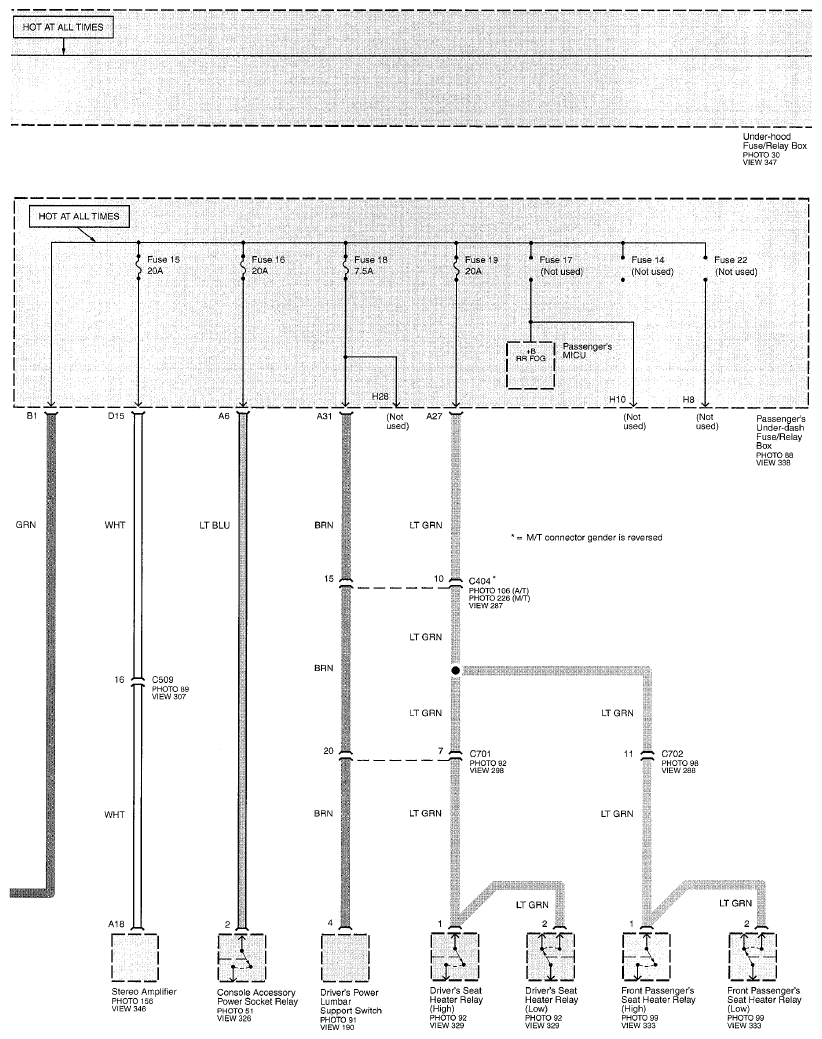

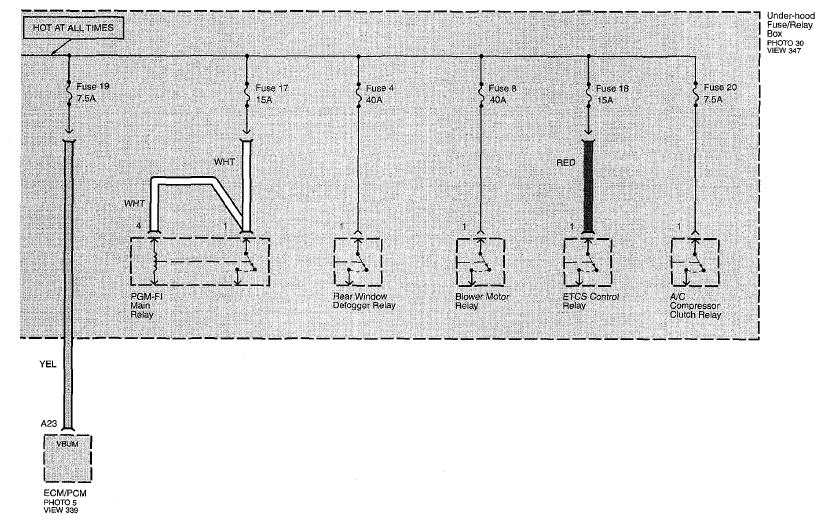

Fig 1: Power Distribution Circuit Diagram - All Models (Page 10)

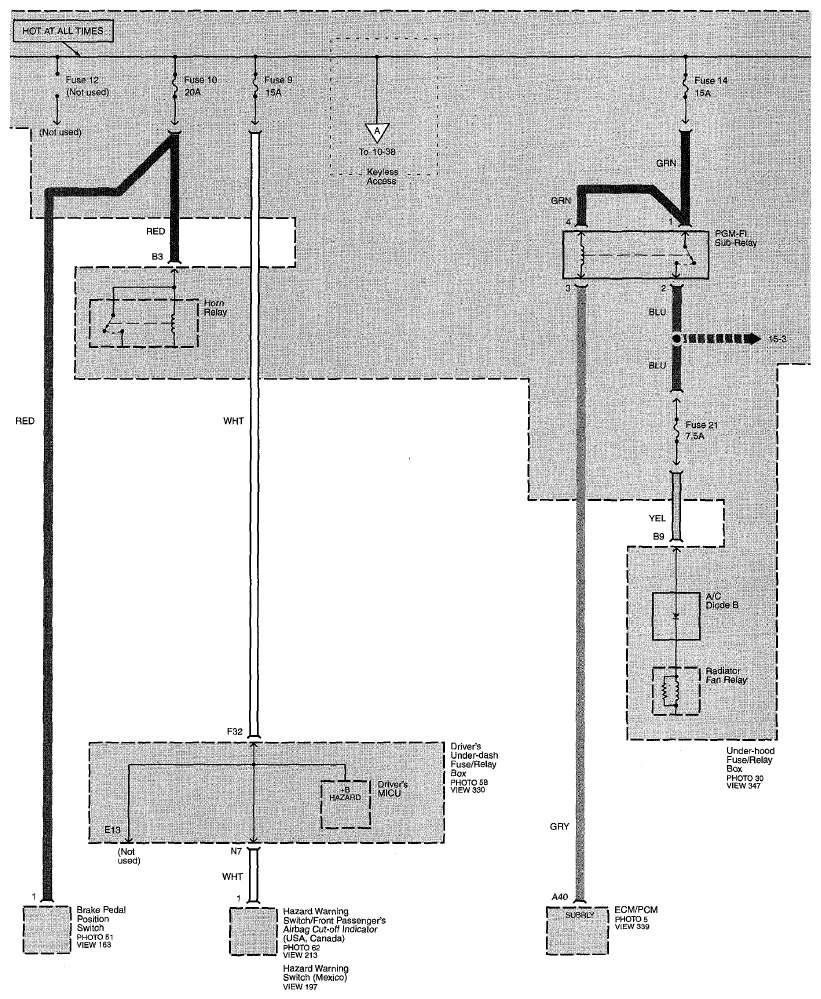

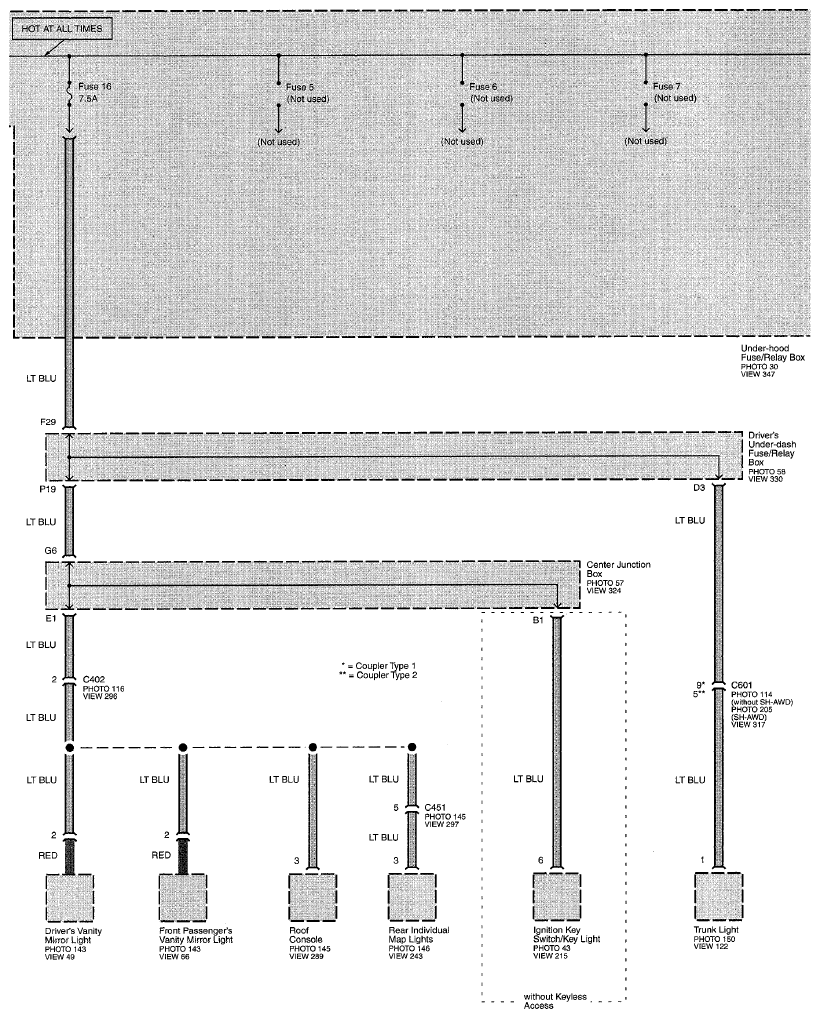

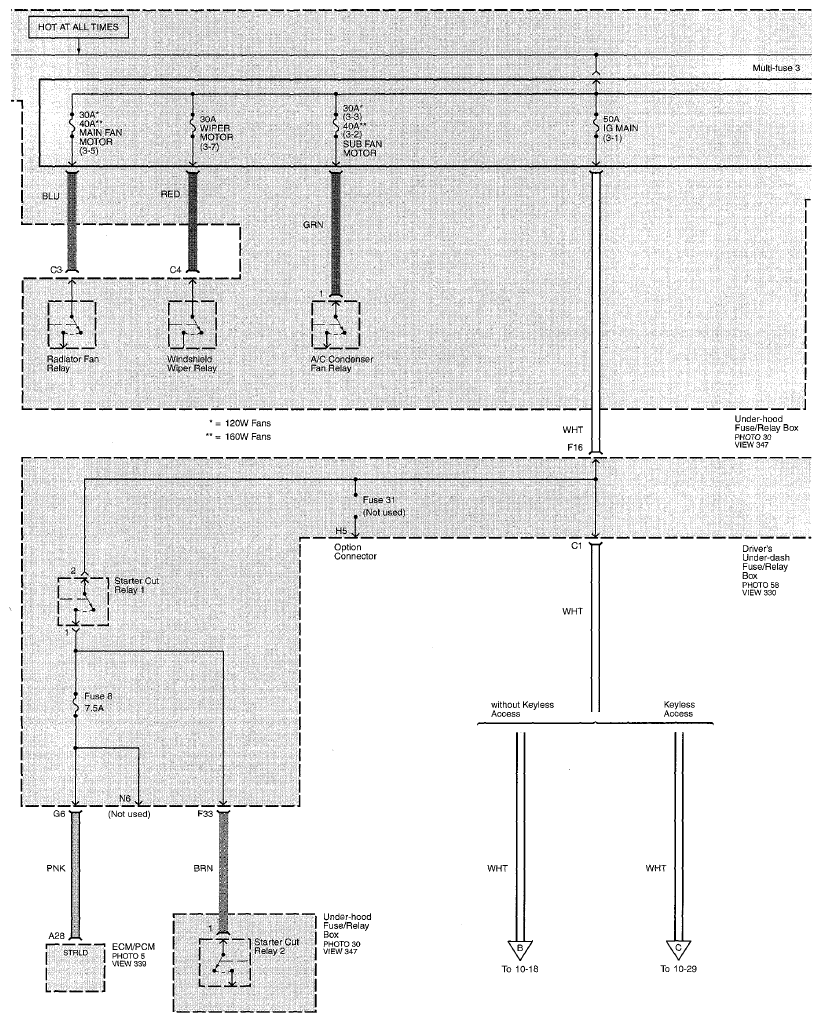

Fig 2: Power Distribution Circuit Diagram - All Models (Page 10-1)

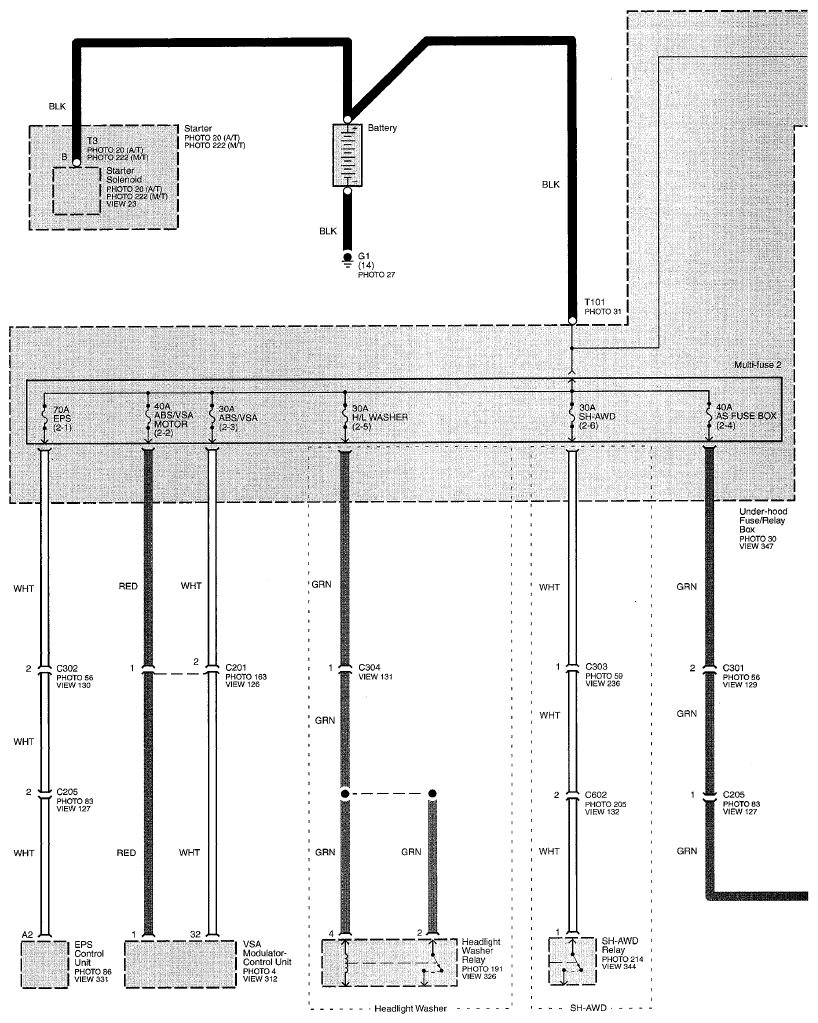

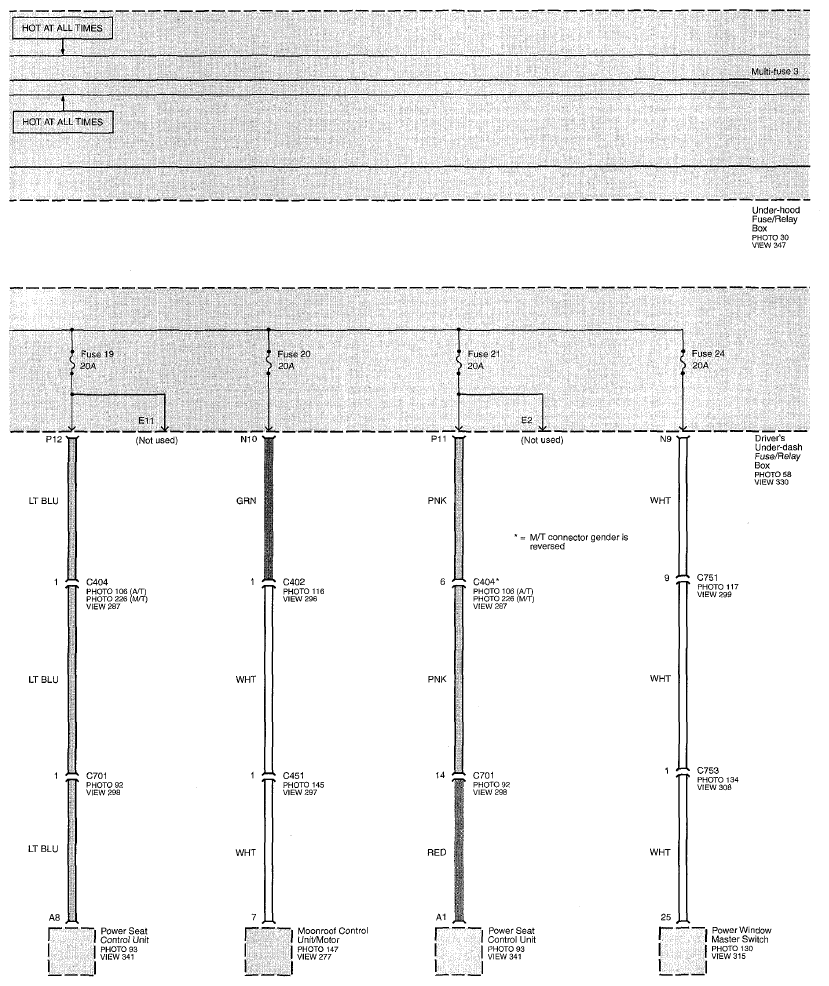

Fig 3: Power Distribution Circuit Diagram - All Models (Page 10-2)

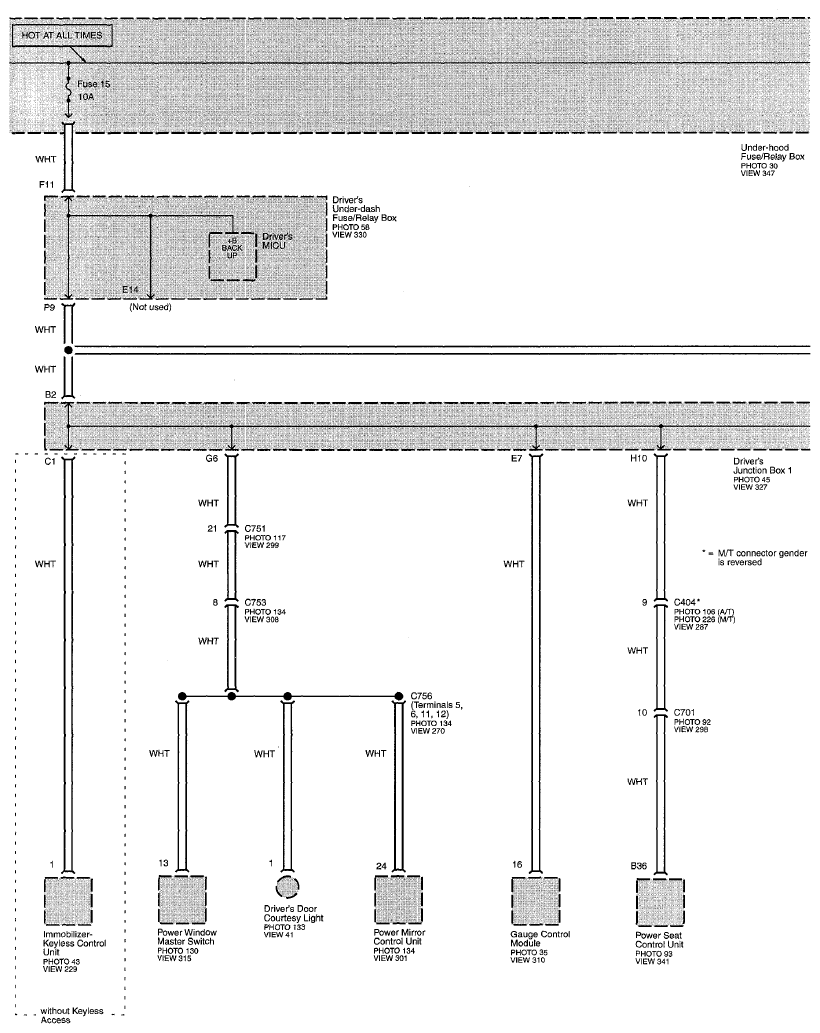

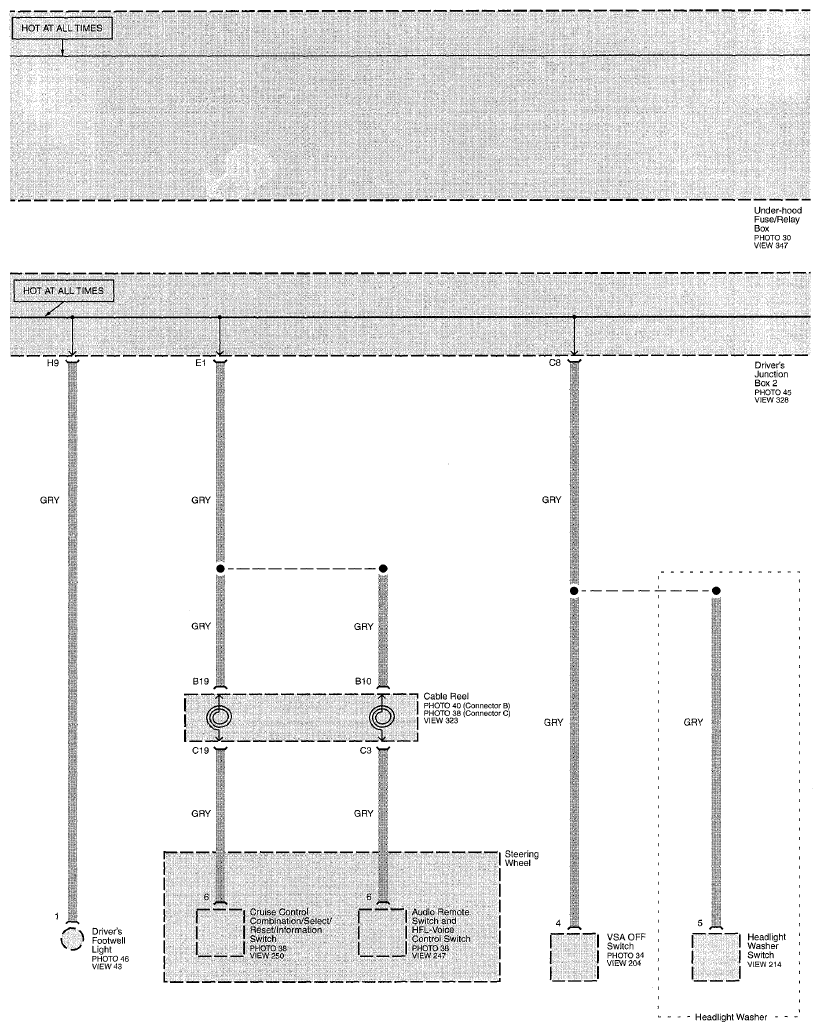

Fig 4: Power Distribution Circuit Diagram - All Models (Page 10-3)

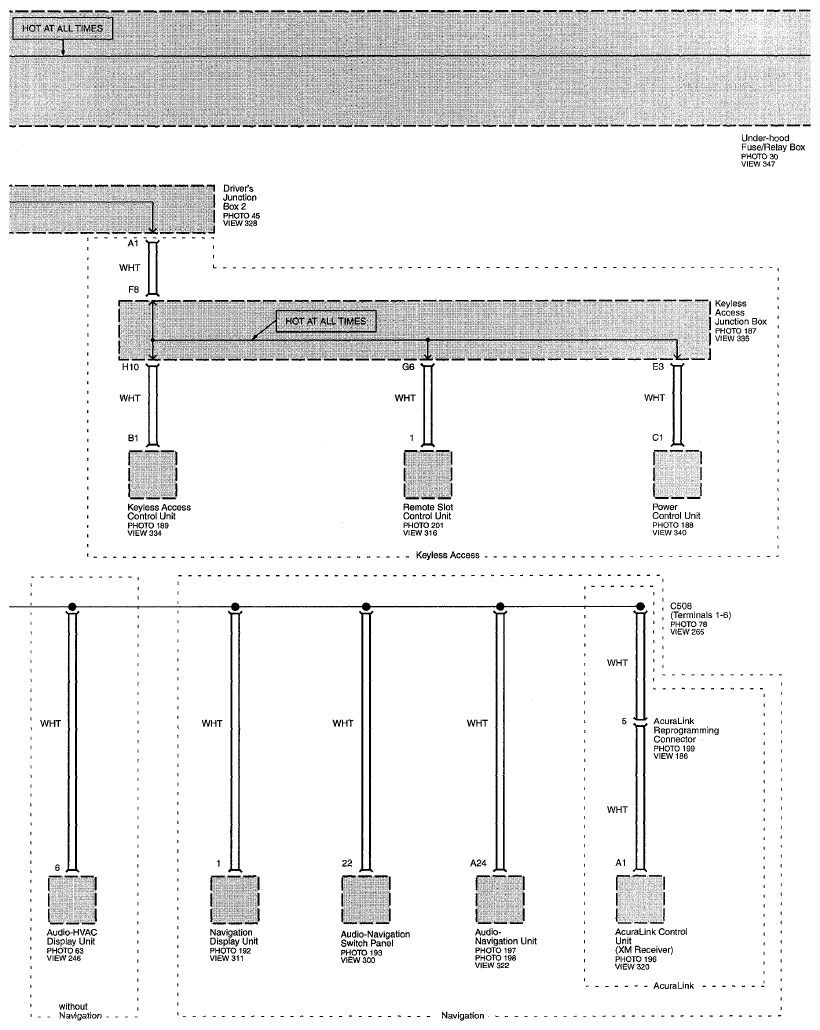

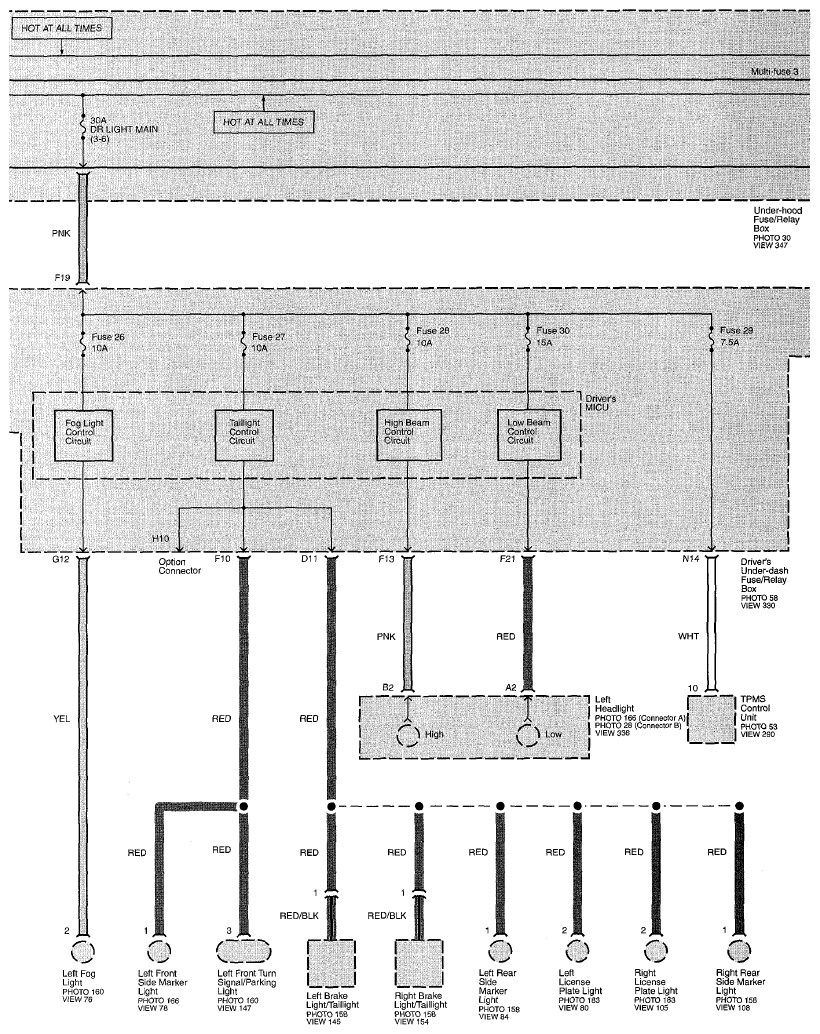

Fig 5: Power Distribution Circuit Diagram - All Models (Page 10-4)

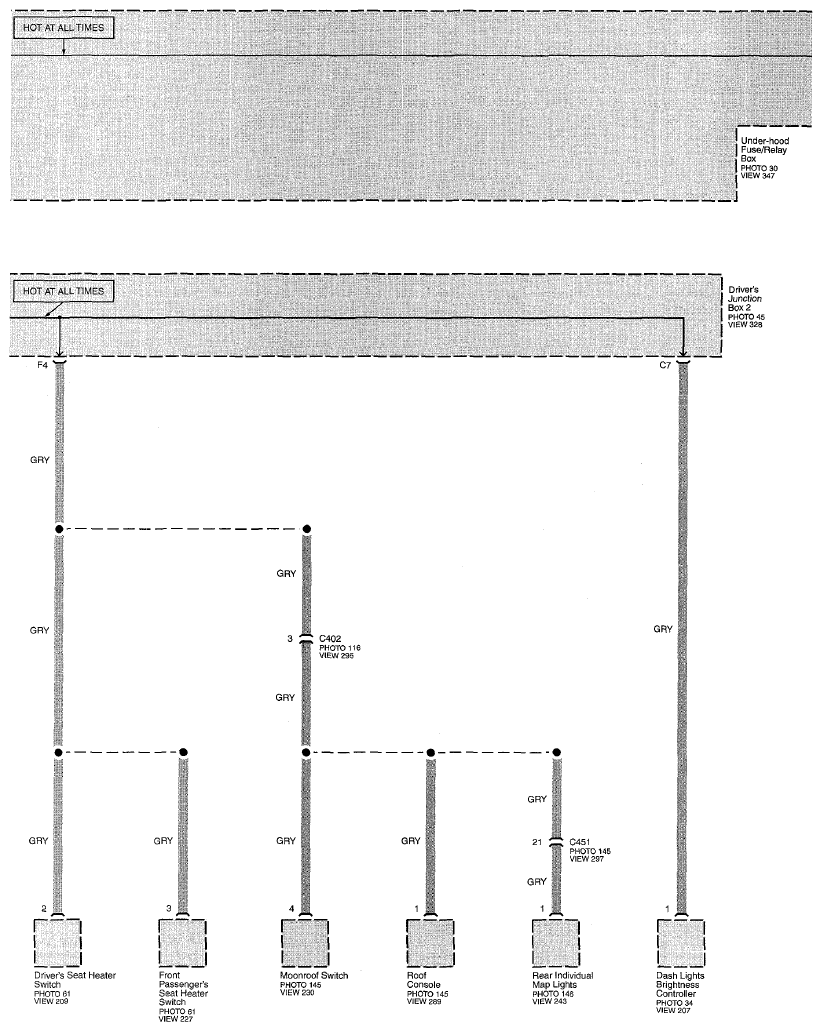

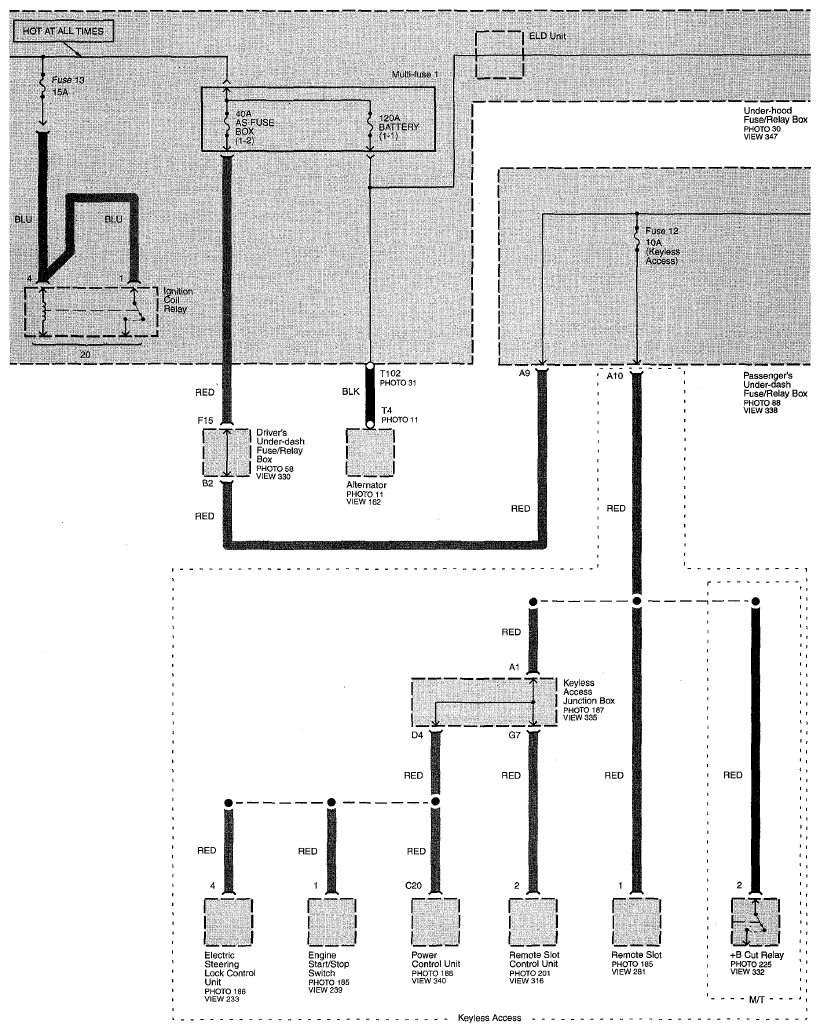

Fig 6: Power Distribution Circuit Diagram - All Models (Page 10-5)

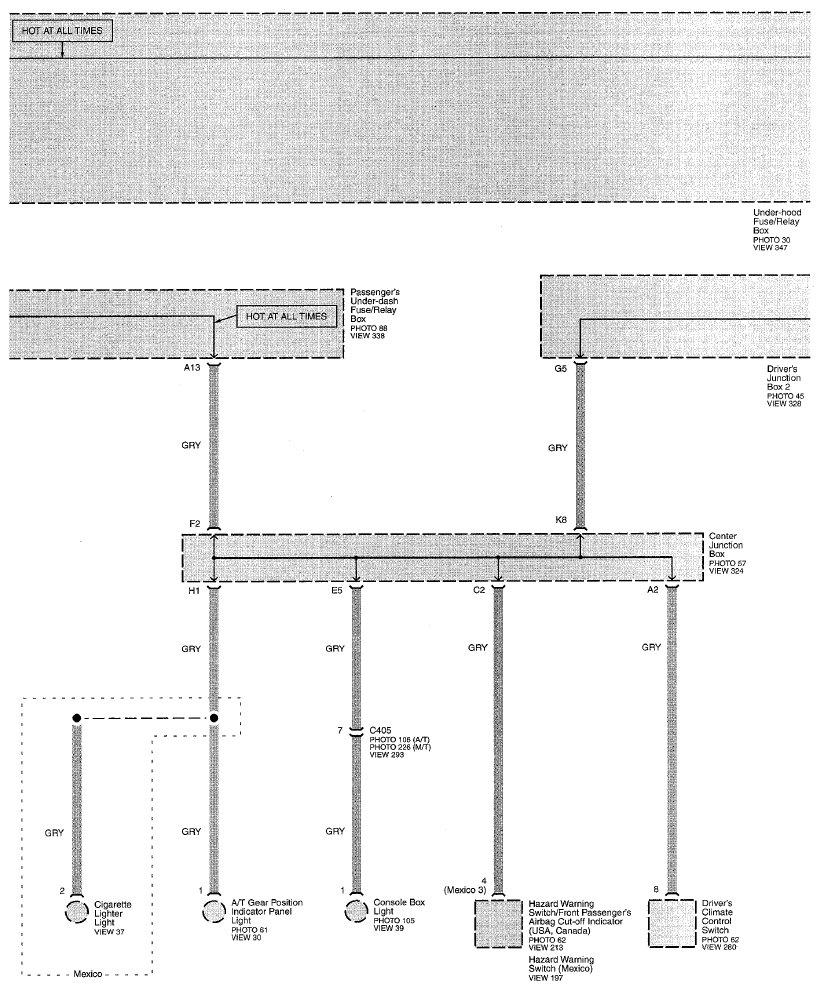

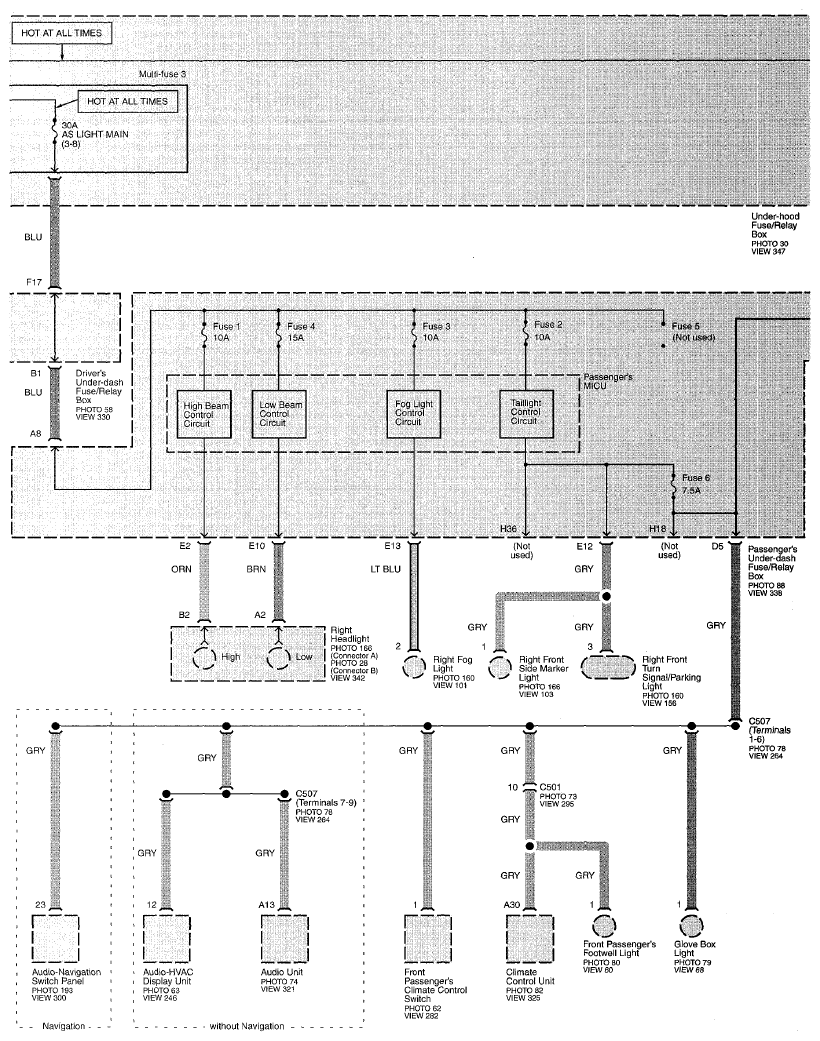

Fig 7: Power Distribution Circuit Diagram - All Models (Page 10-6)

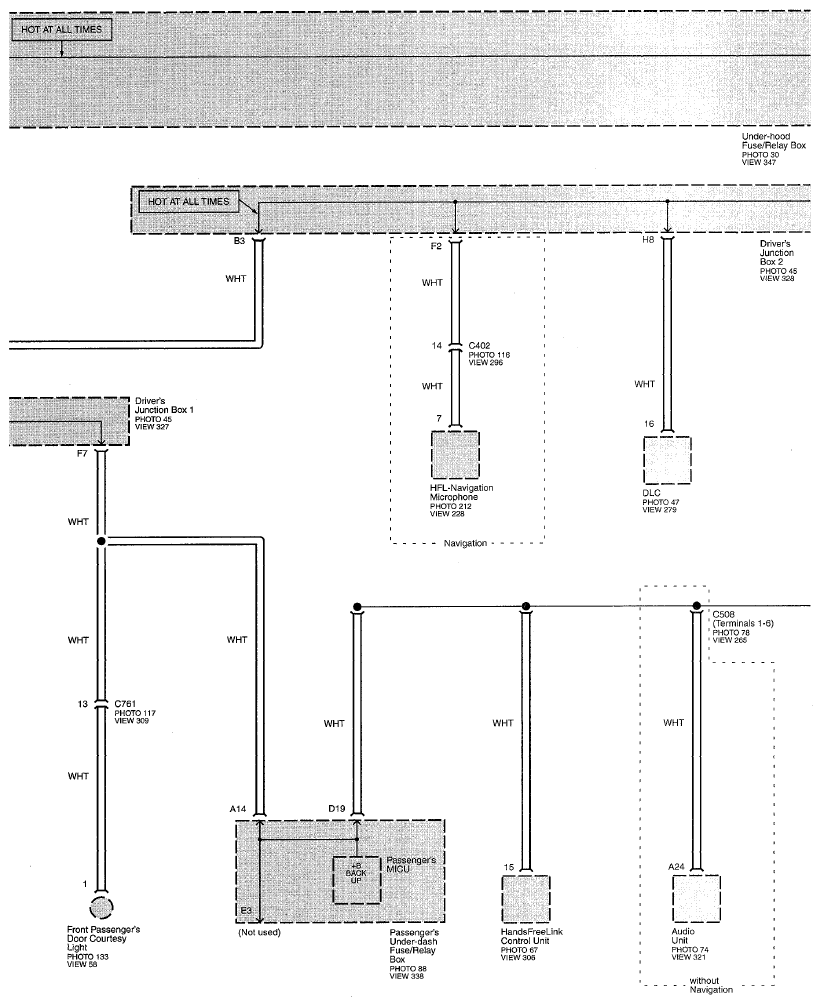

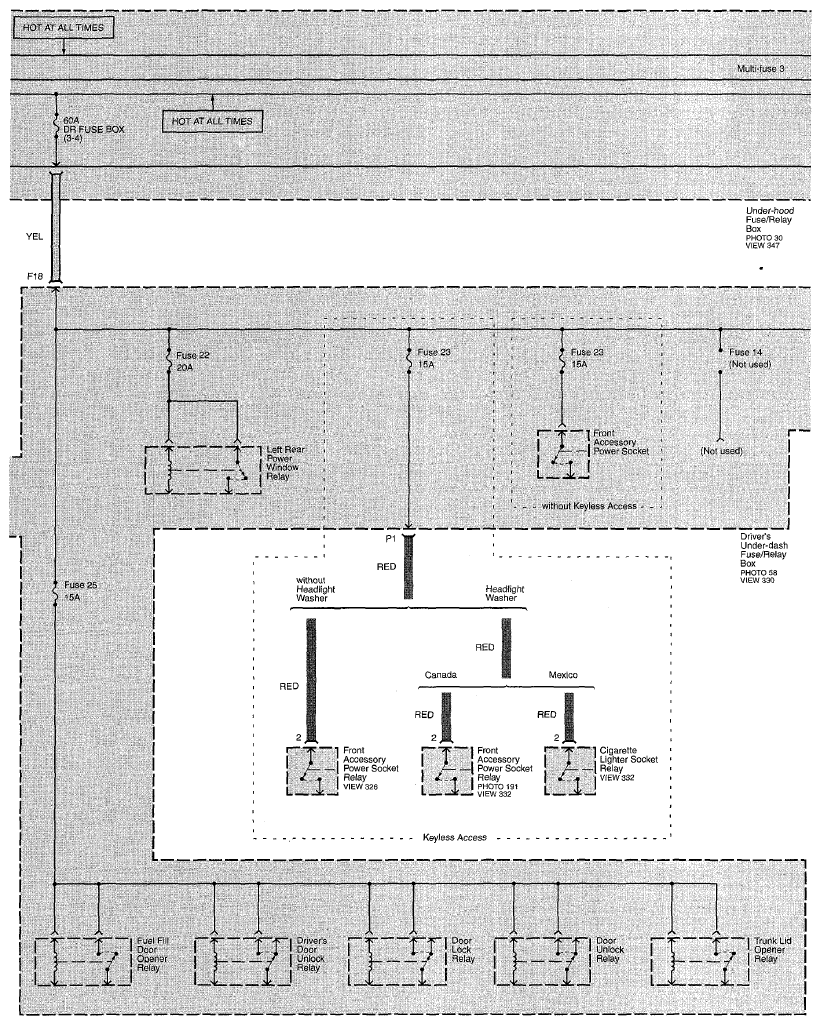

Fig 8: Power Distribution Circuit Diagram - All Models (Page 10-7)
Fig 9: Power Distribution Circuit Diagram - All Models (Page 10-8)
Fig 10: Power Distribution Circuit Diagram - All Models (Page 10-9)
Fig 11: Power Distribution Circuit Diagram - All Models (Page 10-10)
Fig 12: Power Distribution Circuit Diagram - All Models (Page 10-11)
Fig 13: Power Distribution Circuit Diagram - All Models (Page 10-12)
Fig 14: Power Distribution Circuit Diagram - All Models (Page 10-13)
Fig 15: Power Distribution Circuit Diagram - All Models (Page 10-14)
Fig 16: Power Distribution Circuit Diagram - All Models (Page 10-15)
Fig 17: Power Distribution Circuit Diagram - All Models (Page 10-16)
Fig 18: Power Distribution Circuit Diagram - All Models (Page 10-17)
