Starting System
›
M/T: Keyless Access
M/T: Keyless Access

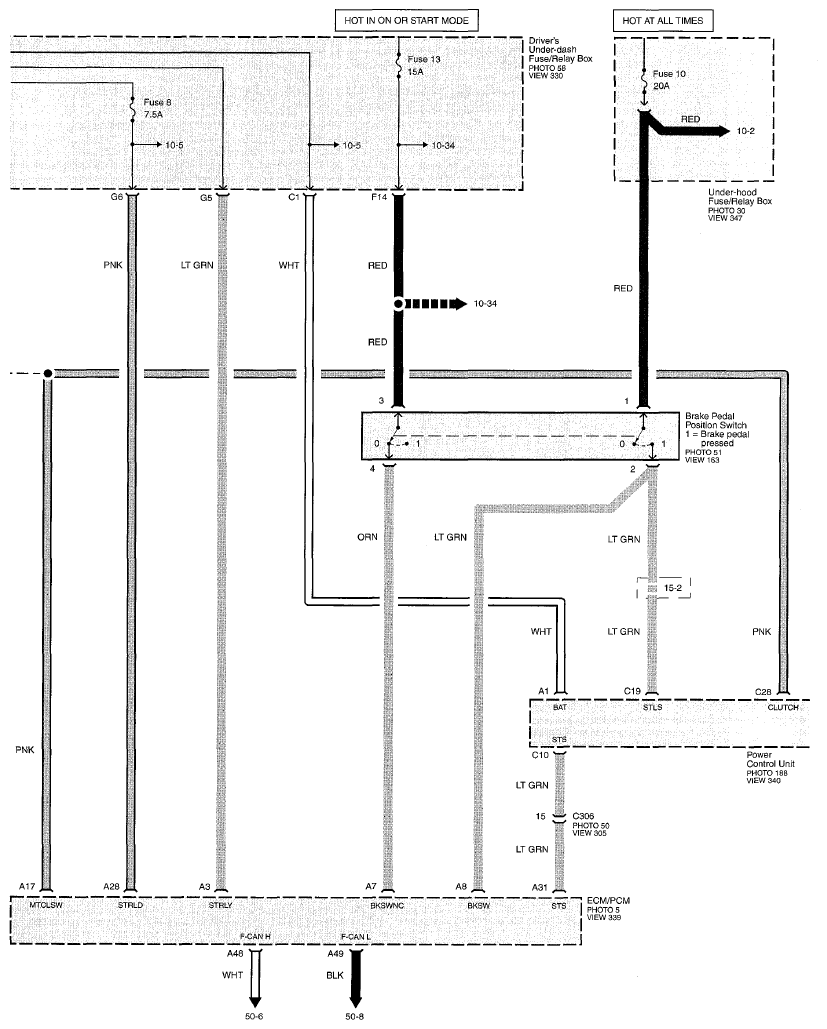

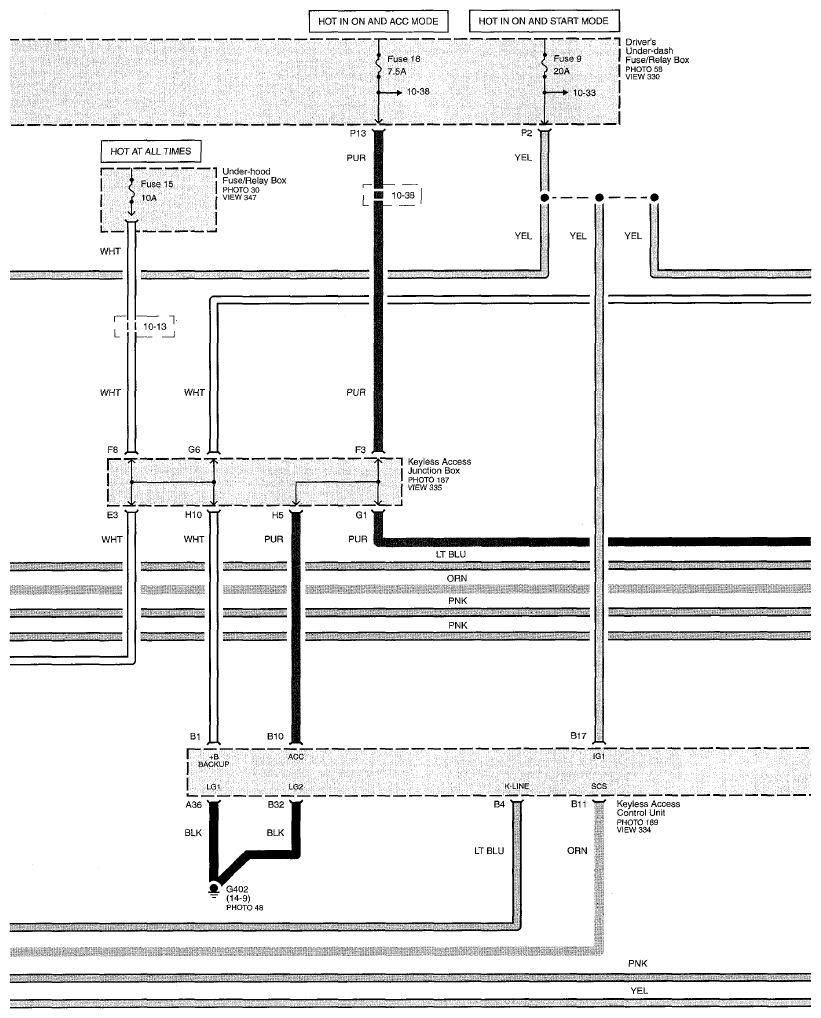

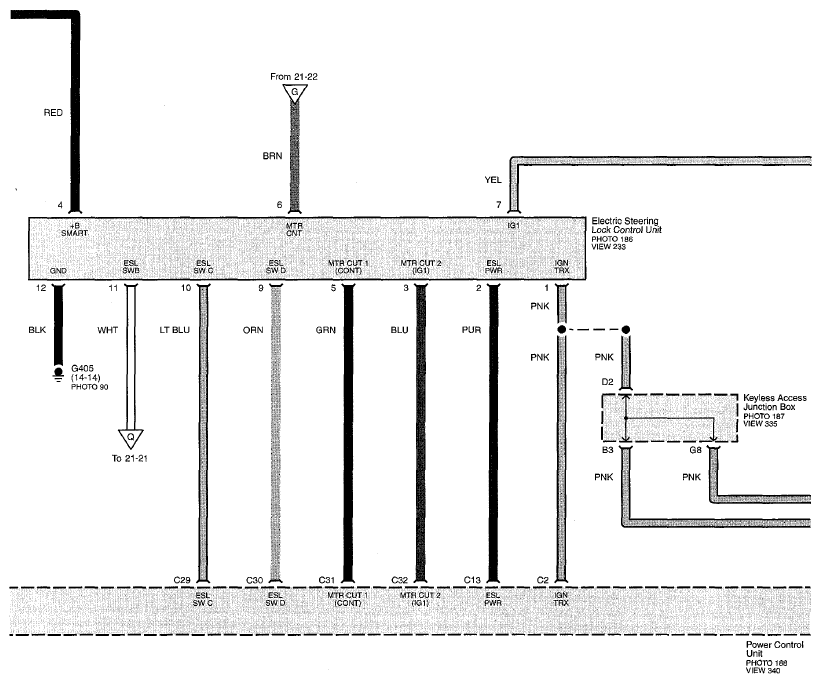

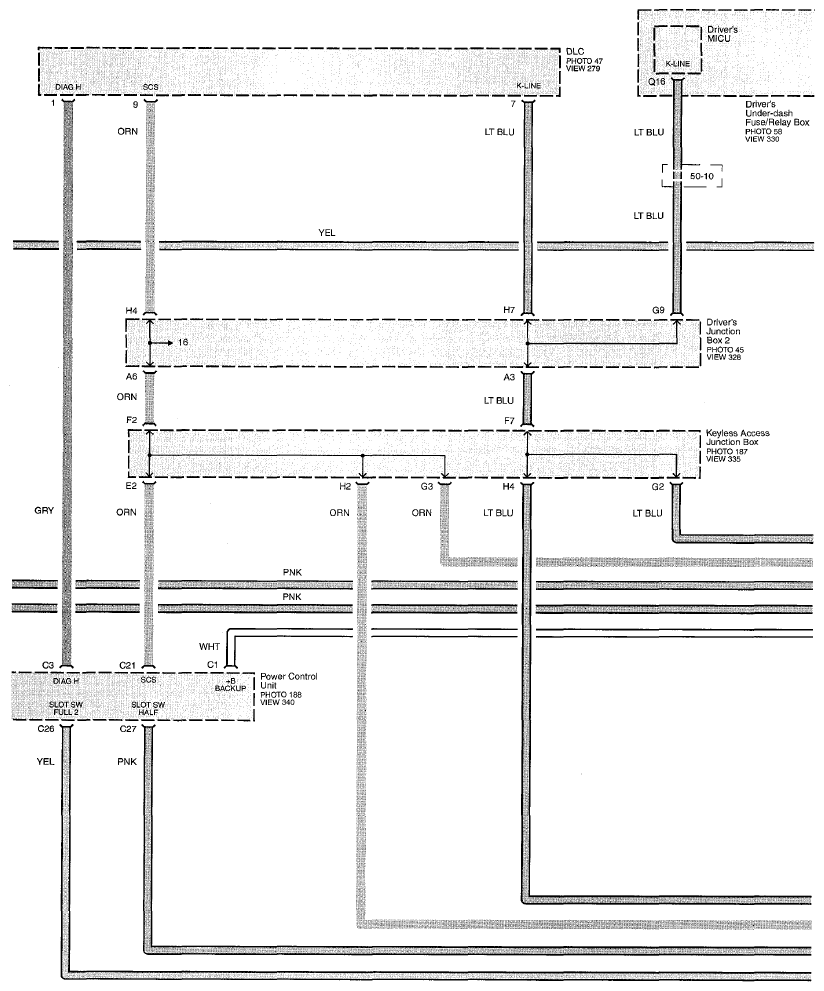

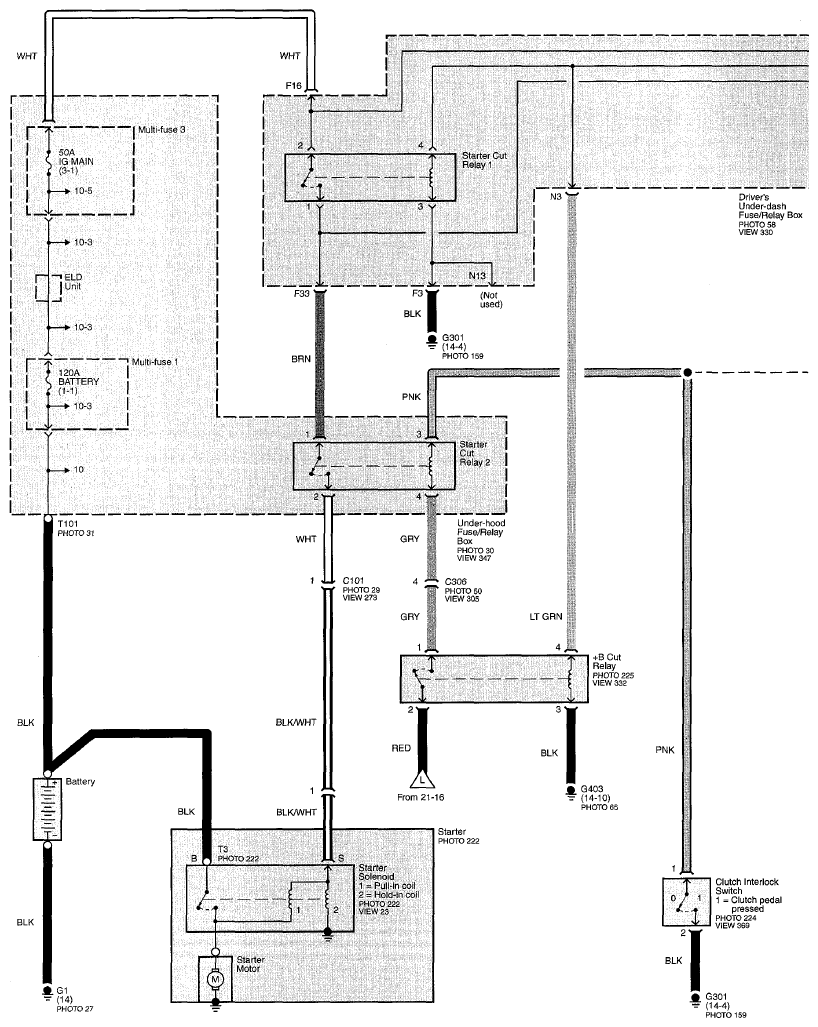

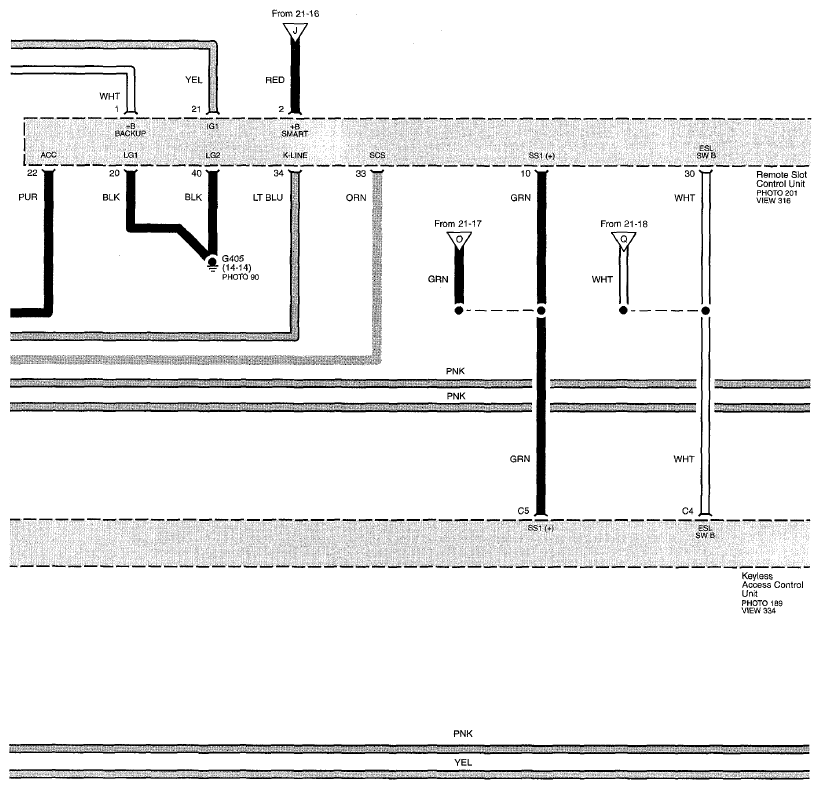

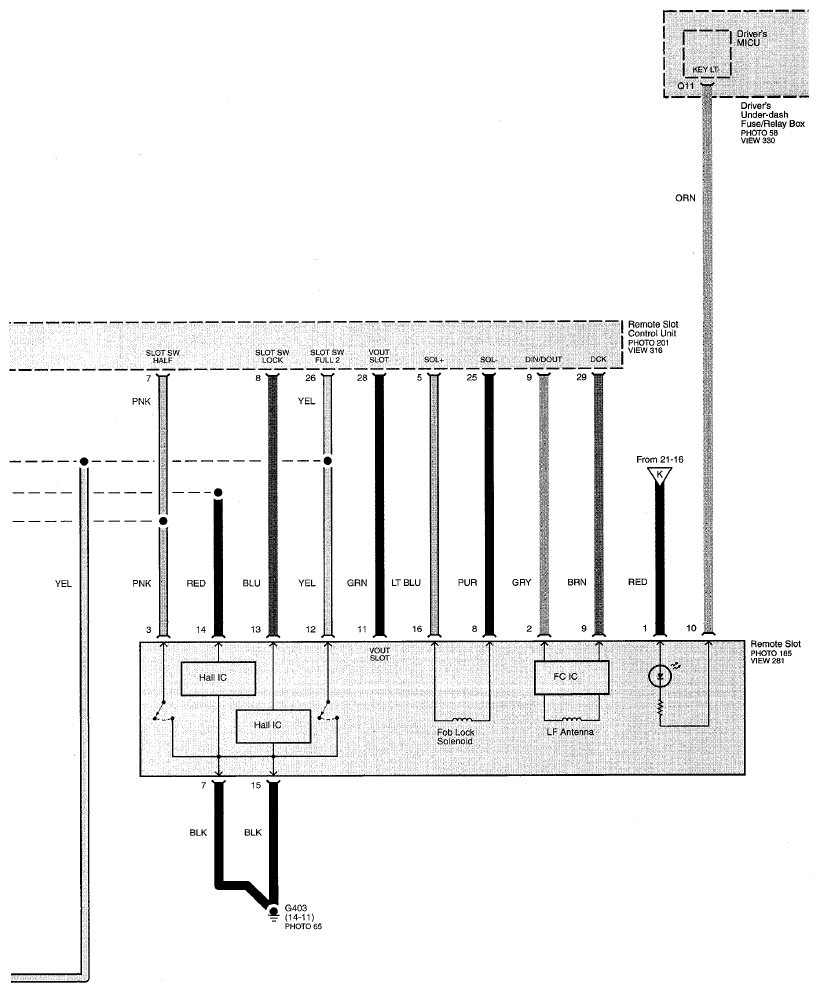

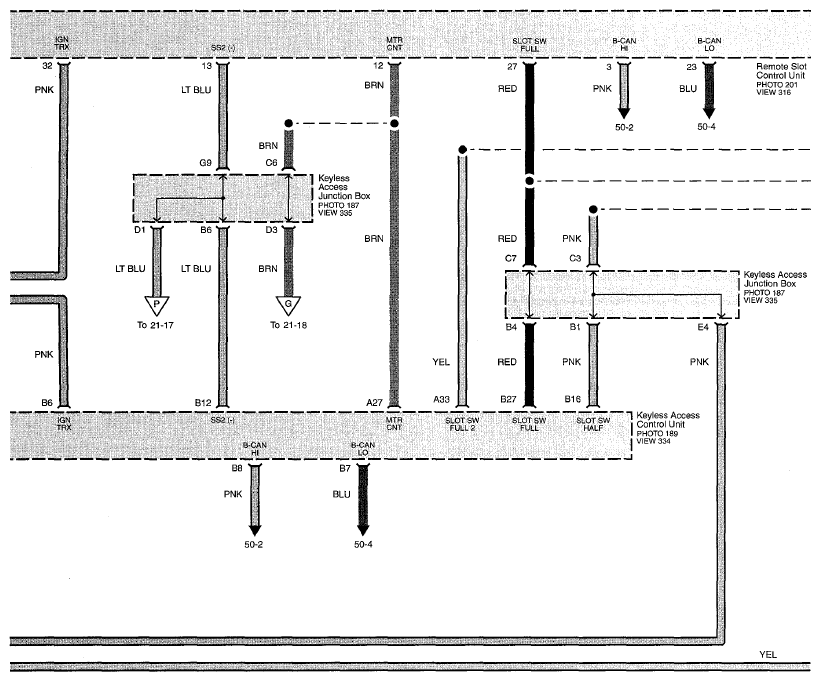

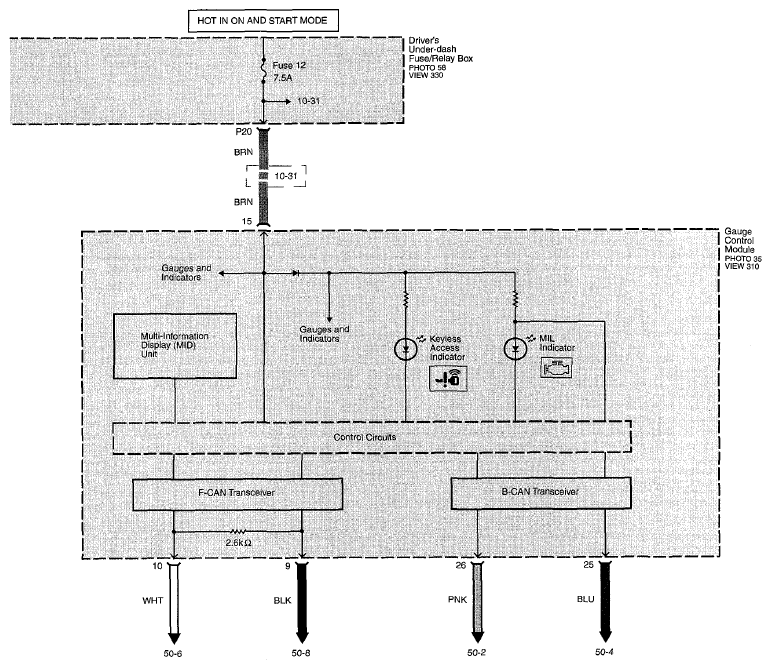

Fig 1: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-14)

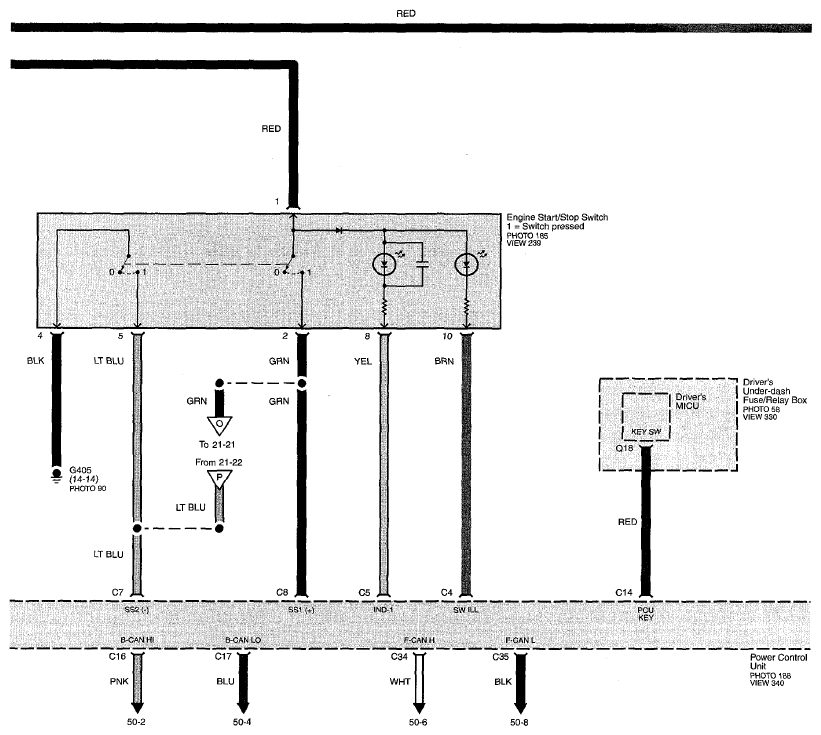

Fig 2: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-15)

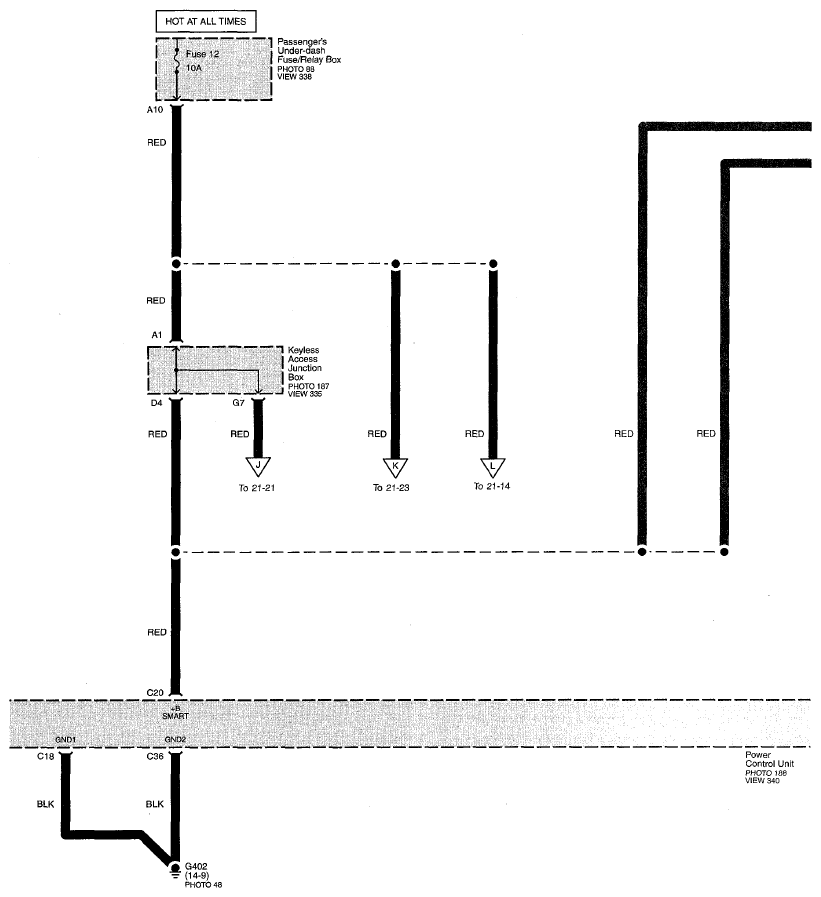

Fig 3: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-16)
Fig 4: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-17)
Fig 5: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-18)
Fig 6: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-19)
Fig 7: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-20)
Fig 8: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-21)
Fig 9: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-22)
Fig 10: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-23)
Fig 11: Starting System Circuit Diagram - M/T: Keyless Access (Page 21-24)
