Component Location Index

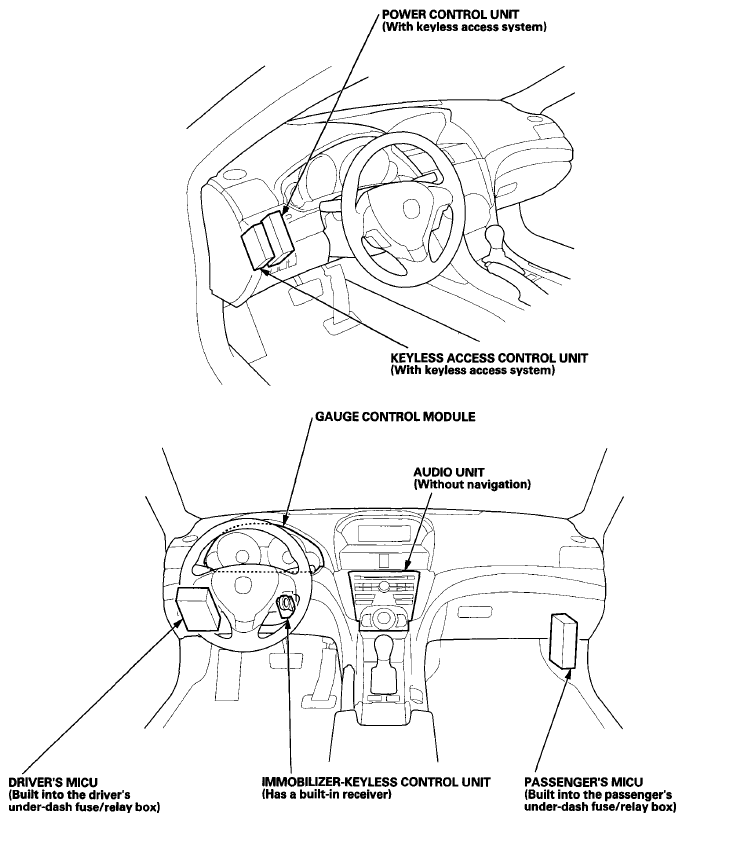

Fig 1: Multiplex Integrated Control System Components Location (1 Of 4)
G08071239Courtesy of AMERICAN HONDA MOTOR CO., INC.

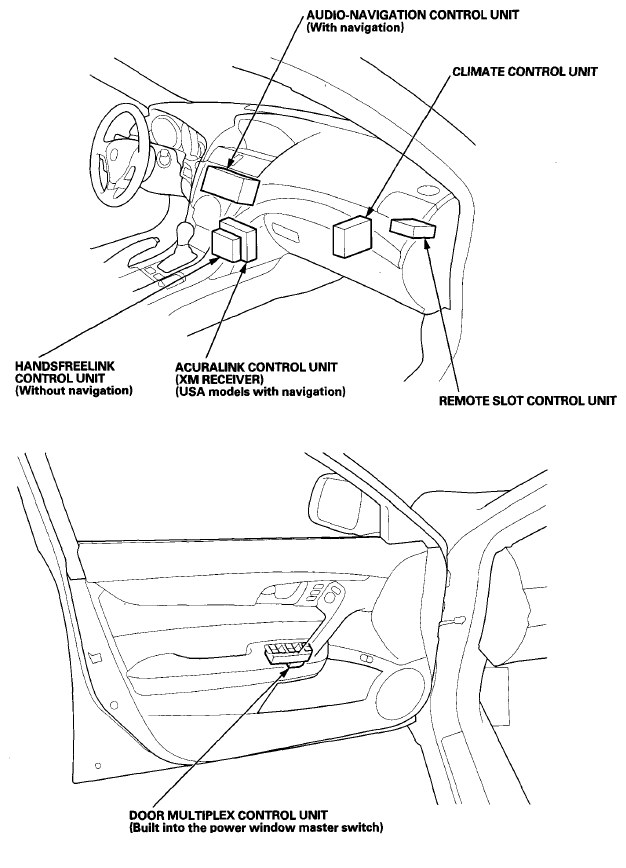

Fig 2: Multiplex Integrated Control System Components Location (2 Of 4)
G08071240Courtesy of AMERICAN HONDA MOTOR CO., INC.

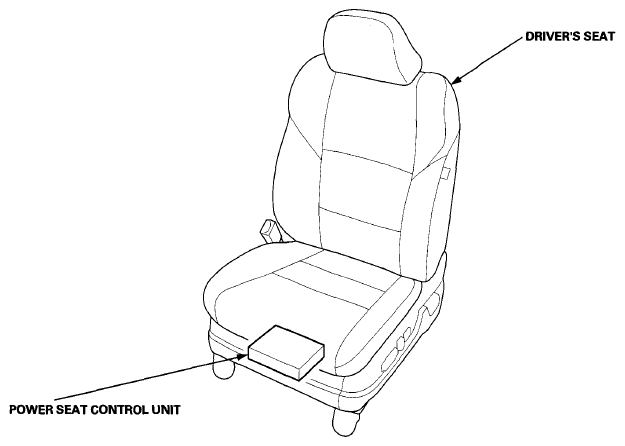

Fig 3: Multiplex Integrated Control System Components Location (3 Of 4)
G08071241Courtesy of AMERICAN HONDA MOTOR CO., INC.

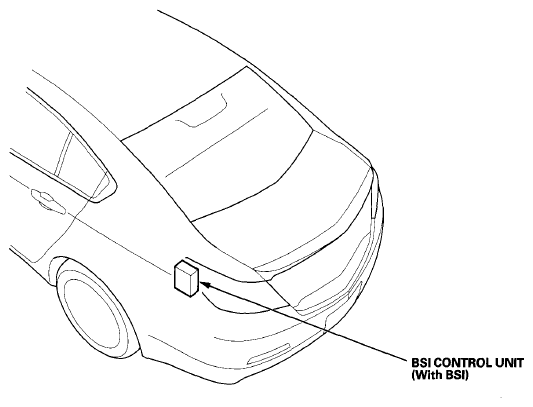

Fig 4: Multiplex Integrated Control System Components Location (4 Of 4)
G08071242Courtesy of AMERICAN HONDA MOTOR CO., INC.
