Multiplex Integrated Control System
›
F-CAN Communication Line (Low)
F-CAN Communication Line (Low)

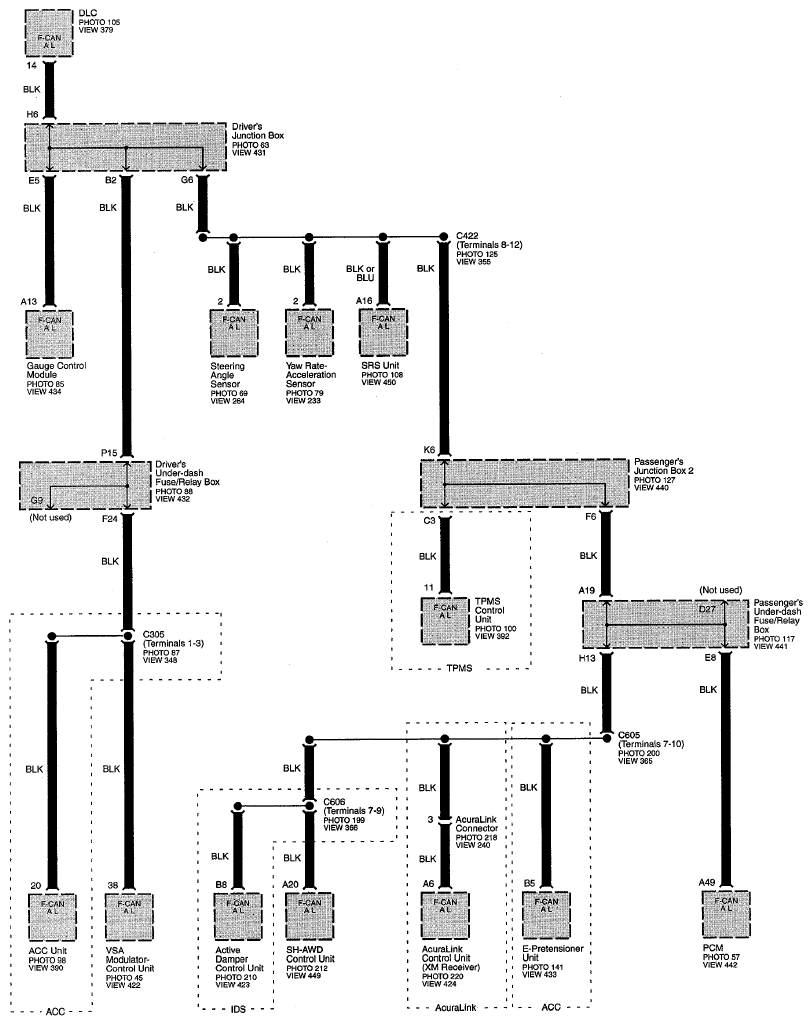

Fig 1: F-CAN Communication Line Circuit Diagram - Low (Page 50-5)
