PCM Connector A (51P)
PCM Connector B (51P)
PCM Connector C (51P)

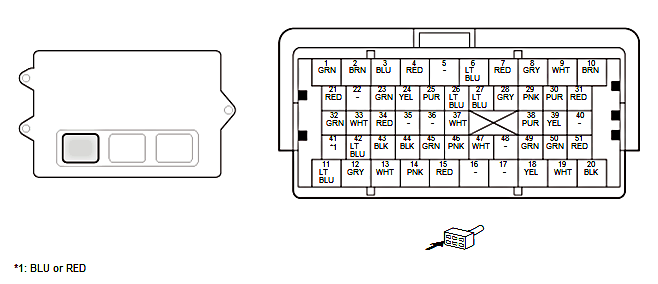

PCM Inputs and Outputs at PCM Connector A (□) (51P) (female terminals)

GHH237542Courtesy of HONDA, U.S.A., INC.
Terminal number Terminal name Description
1 IG1 VBSOL2(10A) (POWER SOURCE FOR SOLENOID VALVES) Power source for solenoid valves
2 FAN HIGH (RADIATOR FAN CONTROL) Drives radiator fan relay and fan control relay
3 STRLY (STARTER CUT RELAY 1) Drives starter cut relay 1
4 STRLY2 (STARTER CUT RELAY 2) Drives starter cut relay 2
5 Not used
6 PCS2 (EVAPORATIVE EMISSION (EVAP) CANISTER PURGE VALVE 2) Drives EVAP canister purge valve 2
7 M RLY (PGM-FI MAIN RELAY 1/IGNITION COIL RELAY) Drives PGM-FI main relay 1 and ignition coil relay
8 IMOFLR (IMMOBILIZER FUEL PUMP RELAY) Drives PGM-FI main relay 2
9 F-CAN A_H (F-CAN COMMUNICATION A SIGNAL HIGH) Sends and receives communication signal
10 F-CAN A_L (F-CAN COMMUNICATION A SIGNAL LOW) Sends and receives communication signal
11 F-CAN B_H (F-CAN COMMUNICATION B SIGNAL HIGH) Sends and receives communication signal
12 F-CAN B_L (F-CAN COMMUNICATION B SIGNAL LOW) Sends and receives communication signal
13 DBW RLY (ELECTRONIC THROTTLE CONTROL SYSTEM (ETCS) CONTROL RELAY) Drives electronic throttle control system (ETCS) control relay
14 LAF RLY (PGM-FI SUBRELAY) Drives PGM-FI subrelay
15 VSS (EVAPORATIVE EMISSION (EVAP) CANISTER VENT SHUT VALVE) Drives EVAP canister vent shut valve
16 Not used
17 Not used
18 IG1 FUEL PUMP (IGNITION SIGNAL) Detects ignition signal
19 VCC2 (SENSOR VOLTAGE) Provides sensor reference voltage
20 GND (SENSOR GROUND) Sensor ground
21 VGM (MASS AIR FLOW (MAF) SENSOR -SIDE) Ground for MAF sensor signal
22 Not used
23 FAN LO (RADIATOR FAN CONTROL) Drives A/C condenser fan relay
24 DISTANCE SW GND (BRAKE PEDAL POSITION SWITCH) Detects brake pedal position switch signal
25 STOP SW (BRAKE PEDAL POSITION SWITCH) Detects brake pedal position switch signal
26 STRLD (STARTER SIGNAL LOAD) Detects starter cut relay signal
27 STS (STARTER SWITCH SIGNAL) Detects starter switch signal
28 FPCD (FUEL PUMP CONTROL MODULE DIAGNOSIS) Detects fuel pump control module diagnosis
29 FPC (FUEL PUMP CONTROL) Sends fuel pump control module control signal
30 PTANK (FUEL TANK PRESSURE (FTP) SENSOR) Detects FTP sensor signal
31 TW2 SNSR (ENGINE COOLANT TEMPERATURE (ECT) SENSOR 2) Detects ECT sensor 2 signal
32 VGP (MASS AIR FLOW (MAF) SENSOR +SIDE) Detects MAF sensor signal
33 SUPP (PADDLE SHIFTER + (UPSHIFT SWITCH)) Detects paddle shifter + (upshift switch) signal
34 SDNP (PADDLE SHIFTER - (DOWNSHIFT SWITCH)) Detects paddle shifter - (downshift switch) signal
35 Not used
36 Not used
37 ATP-R (TRANSMISSION RANGE SWITCH R POSITION) Drives reverse relay
38 S-NET (SERIAL COMMUNICATION FOR IMMOBILIZER) Sends and receives communication signal
39 SCS (SERVICE CHECK SIGNAL) Detects service check signal
40 Not used
41 VCC3 (SENSOR VOLTAGE) Provides sensor reference voltage
42 VCC4 (SENSOR VOLTAGE) Provides sensor reference voltage
43 GND (SENSOR GROUND Sensor ground
44 SGND (SENSOR GROUND) Sensor ground
45 AP1 (ACCELERATOR PEDAL POSITION (APP) SENSOR A) Detects APP sensor A signal
46 AP2 (ACCELERATOR PEDAL POSITION (APP) SENSOR B) Detects APP sensor B signal
47 PD SNSR (A/C PRESSURE SENSOR) Detects A/C pressure sensor signal
48 Not used
49 VSP OUT (VEHICLE SPEED SIGNAL OUTPUT) Sends vehicle speed signal
50 CRK OUT (CRANKSHAFT POSITION (CKP) OUTPUT SIGNAL) Sends CKP signal to engine mount control unit
51 TDC OUT (CAMSHAFT POSITION (CMP) OUTPUT SIGNAL) Sends CMP signal to engine mount control unit

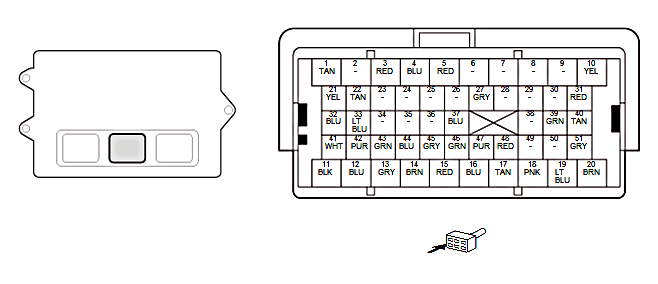

PCM Inputs and Outputs at PCM Connector B (Δ) (51P) (female terminals)

GHH237543Courtesy of HONDA, U.S.A., INC.
Terminal number Terminal name Description
1 IG1(VBSOL) (POWER SOURCE FOR SOLENOID VALVES) Power source for solenoid valves
2 Not used
3 OPHL SOL (HI/LO SOLENOID VALVE) Drives Hi/Lo solenoid valve
4 LUS (SHIFT SOLENOID VALVE A) Drives shift solenoid valve A
5 BK SOL (BK SOLENOID VALVE) Drives BK solenoid valve
6 Not used
7 Not used
8 Not used
9 Not used
10 IGP (POWER SOURCE) Power source for PCM
11 GND1 (POWER GROUND) Ground for PCM
12 EPP-CAN_H (IMA-CAN COMMUNICATION SIGNAL HIGH) Sends and receives communication signal
13 EPP-CAN_L (IMA-CAN COMMUNICATION SIGNAL LOW) Sends and receives communication signal
14 INJ1 (No. 1 INJECTOR) Drives No. 1 injector
15 INJ2 (No. 2 INJECTOR) Drives No. 2 injector
16 INJ3 (No. 3 INJECTOR) Drives No. 3 injector
17 INJ4 (No. 4 INJECTOR) Drives No. 4 injector
18 INJ5 (No. 5 INJECTOR) Drives No. 5 injector
19 INJ6 (No. 6 INJECTOR) Drives No. 6 injector
20 GND2 LG (LOGIC GROUND) Ground for PCM
21 IGN PULSE5 (No. 5 IGNITION COIL PULSE) Drives No. 5 ignition coil
22 IGN PULSE6 (No. 6 IGNITION COIL PULSE) Drives No. 6 ignition coil
23 Not used
24 Not used
25 Not used
26 Not used
27 TDU POIL (TWIN MOTOR UNIT OIL PRESSURE SENSOR) Detects twin motor unit oil pressure sensor signal
28 Not used
29 Not used
30 Not used
31 THL1 (THROTTLE POSITION (TP) SENSOR A) Detects TP sensor A signal
32 IGN PULSE3 (No. 3 IGNITION COIL PULSE) Drives No. 3 ignition coil
33 IGN PULSE4 (No. 4 IGNITION COIL PULSE) Drives No. 4 ignition coil
34 Not used
35 Not used
36 Not used
37 OPLUBSW (TRANSMISSION FLUID PRESSURE SWITCH) Detects transmission fluid pressure switch signal
38 Not used
39 TATF (ATF TEMPERATURE SENSOR) Detects ATF temperature sensor signal
40 THL2 (THROTTLE POSITION (TP) SENSOR B) Detects TP sensor B signal
41 IGN PULSE1 (No. 1 IGNITION COIL PULSE) Drives No. 1 ignition coil
42 IGN PULSE2 (No. 2 IGNITION COIL PULSE) Drives No. 2 ignition coil
43 VCC2 (SENSOR VOLTAGE) Provides sensor reference voltage
44 VCC3 (SENSOR VOLTAGE) Provides sensor reference voltage
45 SG2 (SENSOR GROUND) Sensor ground
46 SG3 (SENSOR GROUND) Sensor ground
47 OP SENSOR (ENGINE OIL PRESSURE) Detects rocker arm oil pressure sensor signal
48 NEVEN (EVEN GEAR SHAFT SPEED SENSOR) Detects even gear shaft speed sensor signal
49 Not used
50 Not used
51 TDC (CAMSHAFT POSITION (CMP) SENSOR) Detects CMP sensor signal

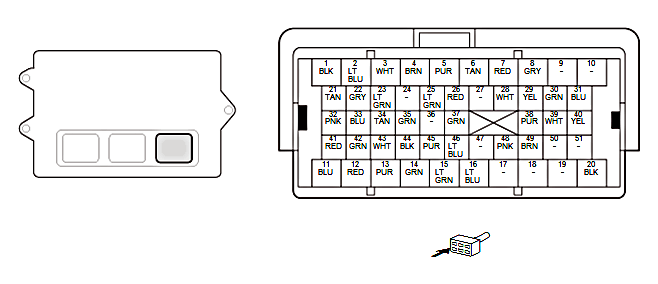

PCM Inputs and Outputs at PCM Connector C (◦) (51P) (female terminals)
