Frame Dimensions

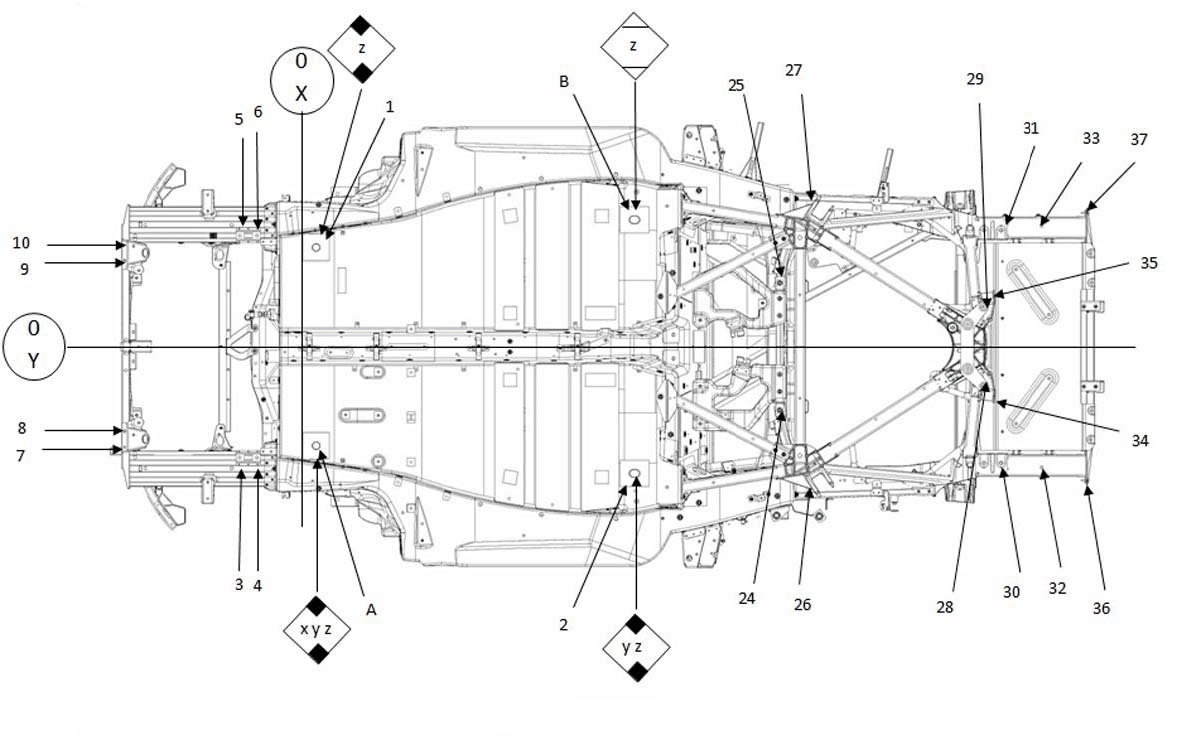

TYPICAL BODYWORK MEASUREMENTS
| DESCRIPTION | GRID | PRIMARY (A) | AUXILIARY | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| AXIS | AXIS | AXIS | ||||||||
| X | Y | Z | X | Y | Z | X | Y | Z | ||
| A | Main point | 50 | 375 | -231.5 | 0 | 0 | 0 | -1210 | 855 | 0 |
| B | Auxiliary point | 1260 | -480 | -221.5 | 1210 | -855 | 0 | 0 | 0 | 0 |
| 1 | Main point | 50 | -375 | -231.5 | 0 | -745 | 0 | 1210 | 105 | 0 |
| 2 | Main point | 1260 | 480 | -221.5 | 1210 | 105 | 0 | 0 | 960 | 0 |
| 3 | RH anti-roll bar fastening | -239.5 | 420 | -117 | -290 | 45 | 104.5 | -1499.5 | 900 | 104.5 |
| 4 | RH anti-roll bar fastening | -174.4 | 420 | -117 | -224.5 | 45 | 104.5 | -1434.5 | 900 | 104.5 |
| 5 | LH anti-roll bar fastening | -239.5 | -420 | -116.3 | -290 | -795 | 104.5 | -1499.5 | 60 | 104.5 |
| 6 | LH anti-roll bar fastening | -174.4 | -420 | -116.3 | -224.5 | -795 | 104.5 | -1434.5 | 60 | 104.5 |
| 7 | RH radiator bracket fastening | -679.5 | 380 | -118.4 | -729.5 | 5 | 103 | -1939.5 | 860 | 103 |
| 8 | RH radiator bracket fastening | -679.5 | 320 | -118.4 | -729.5 | -55 | 103 | -1939.5 | 800 | 103 |
| 9 | LH radiator bracket fastening | -679.5 | -325 | -118.4 | -729.5 | -700 | 103 | -1939.5 | 155 | 103 |
| 10 | LH radiator bracket fastening | -679.5 | -385 | -118.4 | -729.5 | -760 | 103 | -1939.5 | 95 | 103 |
| 11 | LH bumper bracket fastening | -634.1 | -260 | 209.1 | -684 | -635 | 430.5 | -1894 | 220 | 430.5 |

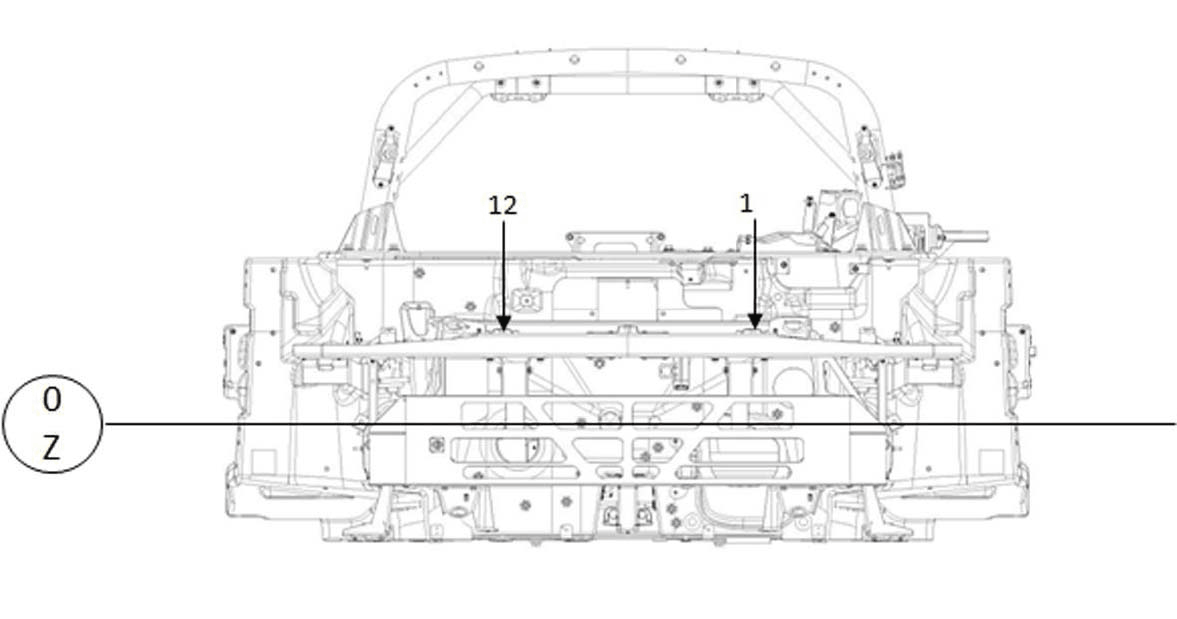

| 12 | RH bumper bracket fastening | -634.1 | 260 | 209.1 | -684 | -115 | 430.5 | -1894 | 734 | 430.5 |

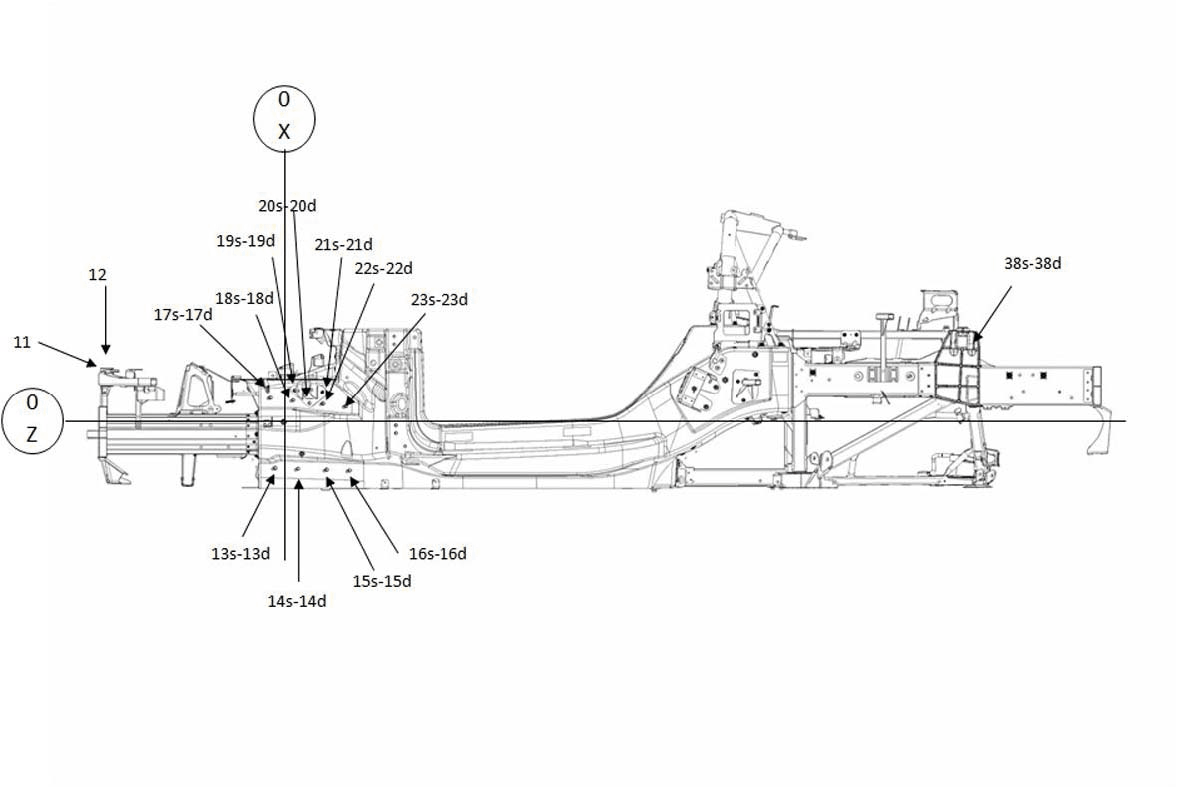

| 13s | LH lower arm mounting stud | -47.6 | -496.5 | -160.4 | -96.8 | -871 | 54.5 | -1306.8 | 16 | 54.5 |
| 13d | RH lower arm mounting stud | -47.6 | 496.5 | -160.4 | -96.8 | 121.4 | 54.5 | -1306.8 | 976.4 | 54.5 |
| 14s | LH lower arm mounting stud | 36.6 | -508.2 | -163.1 | -15.5 | -883 | 53.8 | -1222.5 | -28 | 53.8 |
| 14d | RH lower arm mounting stud | 36.6 | 508.2 | -163.1 | -15.5 | 133.2 | 53.8 | -1222.5 | 988.2 | 53.8 |
| 15s | LH lower arm mounting stud | 141.7 | -522.9 | -166.5 | 92.5 | -898 | 53 | -1117.5 | -43 | 53 |
| 15d | RH lower arm mounting stud | 141.7 | 522.9 | -166.5 | 92.5 | 148 | 53 | -1117.5 | 1003 | 53 |
| 16s | LH lower arm mounting stud | 225.9 | -534.6 | -169.3 | 176.7 | -909.7 | 52.1 | -1033.3 | -54.7 | 52.1 |
| 16d | RH lower arm mounting stud | 225.9 | 534.6 | -169.3 | 176.7 | 160 | 52.1 | 1033.3 | 1015 | 52.1 |
| 17s | LH upper arm mounting stud | -64.2 | -516.1 | 99.5 | -114.2 | -891.2 | 321 | -1324.2 | -36.3 | 321 |
| 17d | RH upper arm mounting stud | -64.2 | 516.1 | 99.5 | -114.2 | 141.2 | 321 | -1324.2 | 996.3 | 321 |
| 18s | LH upper arm mounting stud | 19.5 | -527.3 | 89.8 | -30.5 | -902.5 | 311.2 | -1240.5 | -47.5 | 311.2 |
| 18d | RH upper arm mounting stud | 19.5 | 527.3 | 89.8 | -30.5 | 152.5 | 311.2 | -1240.5 | -1007.5 | 311.2 |
| 19s | LH shock absorber bracket mounting stud | 30.6 | -496 | 130.3 | -19.4 | -871.1 | 352 | -1229.4 | -16.1 | 351.7 |
| 19d | RH shock absorber bracket mounting stud | 30.6 | 496 | 130.3 | -19.4 | -121.1 | 352 | -1229.4 | 976.1 | 351.7 |
| 20s | LH shock absorber bracket mounting stud | 86.3 | -500.8 | 81.5 | 36.3 | -876 | 303 | -1173.7 | -21 | 303 |
| 20d | RH shock absorber bracket mounting stud | 86.3 | 500.8 | 81.5 | 36.3 | 126 | 303 | -1173.7 | 981 | 303 |
| 21s | LH shock absorber bracket mounting stud | 133 | -510 | 123.3 | 83 | -887 | 345 | -1127 | -30.2 | 344.8 |
| 21d | RH shock absorber bracket mounting stud | 133 | 510 | 123.3 | 83 | 135.2 | 345 | -1127 | 990.2 | 344.8 |
| 22s | LH upper arm mounting stud | 128.8 | -524 | 77 | 78.8 | -917.2 | 298.5 | -1131.2 | -62.2 | 298.5 |
| 22d | RH upper arm mounting stud | 128.8 | 524 | 77 | 78.8 | 167.2 | 298.5 | -1131.2 | 1022.2 | 298.5 |
| 23s | upper arm mounting stud | 212.5 | -553.2 | 67.3 | 162.5 | -928.5 | 289 | -1047.5 | -73.4 | 288.7 |
| 23d | upper arm mounting stud | 212.5 | 553.2 | 67.3 | 162.5 | 178.5 | 289 | -1047.5 | 1033.4 | 288.7 |
| 24 | RH tank strap fastening | 1813.5 | 240.5 | 45.3 | 1763.5 | -134.5 | 266.8 | 553.6 | 720.5 | 266.8 |
| 25 | RH tank strap fastening | 1813.5 | -240.5 | 45.3 | 1763.5 | -616.2 | 266.8 | 553.6 | 238.7 | 266.8 |
| 26 | RH arm fastening | 1954 | 539.1 | -120.5 | 1904 | 164.1 | 101 | 694 | 1019.1 | 101 |
| 27 | LH arm fastening | 1954 | -539.1 | -120.5 | 1904 | -914.1 | 101 | 694 | -59.1 | 101 |
| 28 | RH arm fastening | 2602.4 | 107.4 | -183.8 | 2514 | -242 | 41.4 | 1342.4 | 587.4 | 37.5 |
| 29 | LH arm fastening | 2602.4 | -107.4 | -183.8 | 2514 | -508 | 41.4 | 1342.4 | 372.6 | 37.5 |
| 30 | Rear RH bar fastening (opt) | 2652.7 | 440 | 60 | 2575 | -186.5 | 96.5 | 1392.7 | 920 | 281.5 |
| 31 | Rear RH bar fastening (opt) | 2652.7 | -440 | 60 | 2575 | -563.5 | 96.5 | 1392.7 | 34 | 281.5 |
| 32 | Rear LH bar fastening (opt) | 2811 | 458 | 74.3 | 2761 | 83 | 297.4 | 1551 | 938 | 297.3 |
| 33 | RH exhaust mounting fastening | 2811 | -458 | 74.3 | 2761 | -833 | 297.4 | 1551 | 22 | 297.3 |
| 34 | RH rod fastening | 2623.5 | 188.3 | -125 | 2603 | 65 | 281.5 | 1365 | 668.5 | 96.5 |
| 35 | LH rod fastening | 2623.5 | -188.3 | -125 | 2603 | -815 | 281.5 | 1365 | 291.5 | 96.5 |

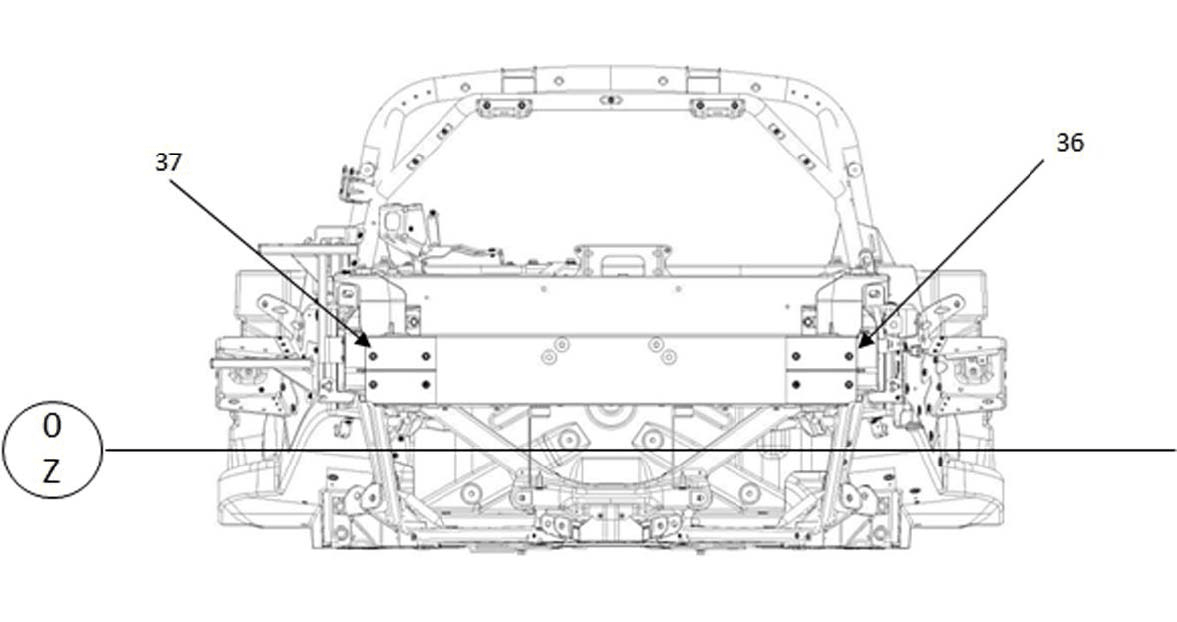

| 36 | Rear RH cross member mounting | 2979 | 506 | 117 | 2929 | -881 | 398.5 | 1719 | 986 | 398.5 |
| 37 | Rear LH cross member mounting | 2979 | -506 | 117 | 2929 | 131 | 398.5 | 1719 | -26 | 398.5 |
| 38s | LH shock absorber mounting | 2522.5 | -559.3 | 310 | 2472.5 | -934.3 | 531.2 | 1262.5 | -79.3 | 531.2 |
| 38d | RH shock absorber mounting | 2522.5 | 559.3 | 310 | 2472.5 | -184.3 | 531.2 | 1262.5 | 1039.3 | 531.2 |
