Torque Specifications
TORQUE SPECIFICATIONS
| Component | Mounting | Size | Value (N.m) |
|---|---|---|---|
| ABS control unit bracket | Screw | M8x14 | 23 ÷ 28 |
| Anti-roll bar | Screw | M8x1.25x35 | 23 ÷ 28 |
| Front and rear left side hydraulic brake system pipes (on ABS control unit) | Connector | M10x1 | 14 ÷ 18 |

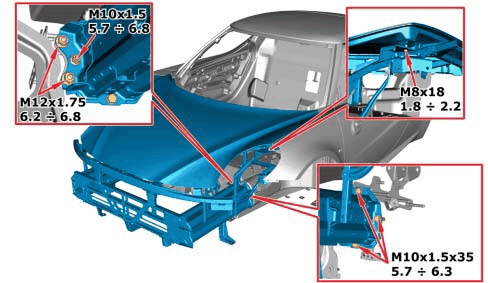

| Front chassis assembly | Screw | M10x1.5x35 | 57 ÷ 63 |
| Front chassis assembly | Nut | M10x1.5x35 | 57 ÷ 68 |
| Front chassis assembly | Nut | M12x1.75 | 62 ÷ 68 |
| Front chassis assembly | Screw | M10x1.5x35 | 57 ÷ 63 |
| Rear bumper rear mounting | Screw | ||

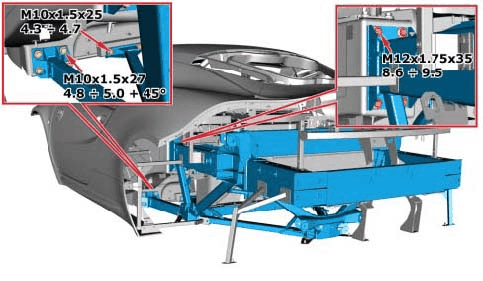

| Rear chassis (lower fastening) | Screw | M10x1.5x27 | 48 ÷ 50 + 45° |
| Rear chassis (upper fastening) | Screw | M12x1.75x35 | 86 ÷ 95 |
| Rear exhaust silencer mounting bracket | Screw | M8x25 | 23 ÷ 29 |
| Rear exhaust silencer mounting bracket | Screw | M8x25 | 23 ÷ 29 |
| Rear frame | Screw | M10 | 52 ÷ 58 |

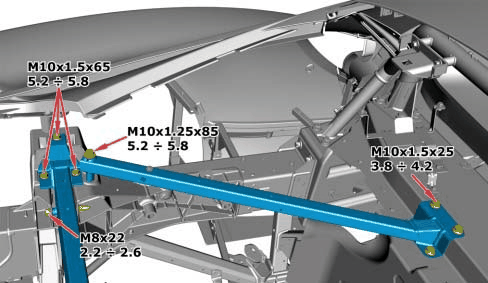

| Rear turret crossmember | Screw | M8X22 | 2.2 ÷ 26 |
| Rear turret crossmember | Screw | M10x1.5x65 | 52 ÷ 58 |

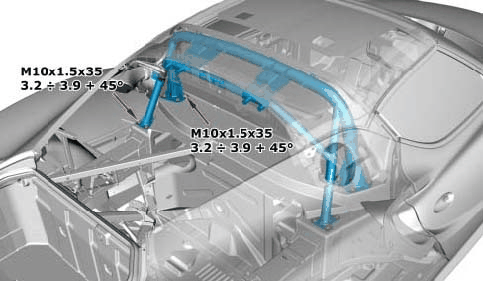

| Roll-bar (on carbon monocoque) | Screw | M10x1.5x35 | 3.2 ÷ 3.9 + 45° |
| Shock absorber (upper fastening) | Nut | M14x2 | 171 ÷ 189 |
| Side brace to carbon monocoque | Screw | M10x1.5x25 | 38 ÷ 42 |
| Side brace to engine attachment casting | Screw | M10x1.25x85 | 52 ÷ 58 |
| Steering box | Nut | M12x1.75x105 | 67 ÷ 74 |
| Track control arm (on steering knuckle) | Nut (to be replaced) | M14x1.5 | 61 ÷ 75 |
| Track control arm (on steering knuckle) | Nut (to be replaced) | M14x1.5 | 61 ÷ 75 |

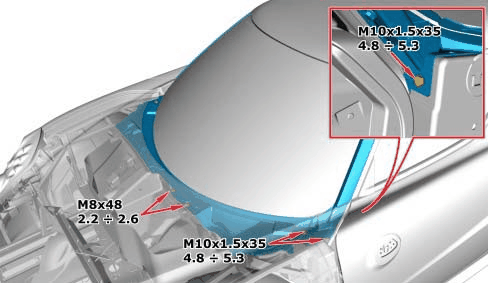

| Windscreen frame | Screw | M8x48 | 22 ÷ 26 |
| Windscreen frame | Screw | M10x1.25x35 | 48 ÷ 53 |
| Wishbone (front fastening) | Nut | M14x2 | 152 ÷ 168 |
| Wishbone (rear fastening) | Nut | M12x1.75 | 86 ÷ 95 |
