Ignition Iglow Plug System
›
Ignition, servicing
›
Ignition coil, checking
›
Checking activation
›
Vehicles with engine code ATQ
Vehicles with engine code ATQ
Check wires between test box and 5 -pin connector for open circuit according to wiring diagram.
Terminal 3 + socket 102
Terminal 4 + socket 103
Terminal 5 + socket 94
Wire resistance: max: 1.5Ω

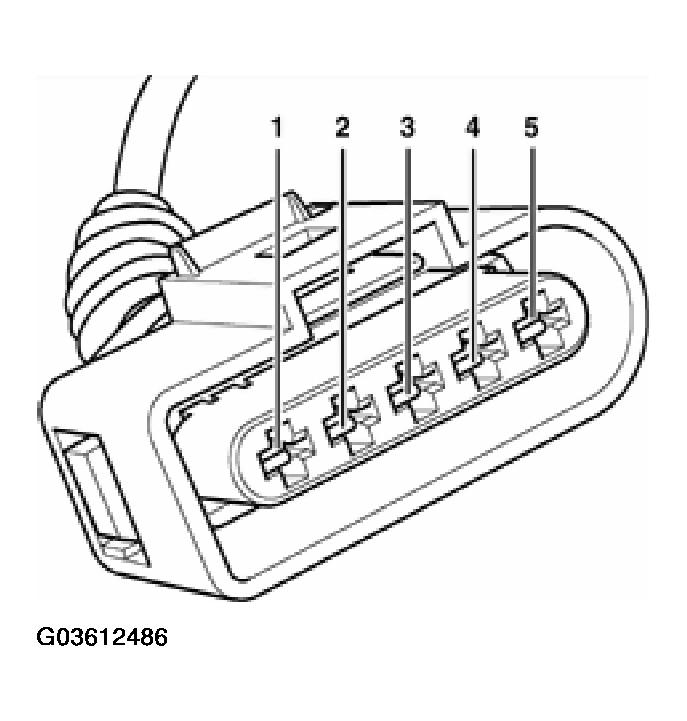

Fig 1: Identifying Ignition Coil Harness Connector Terminals
