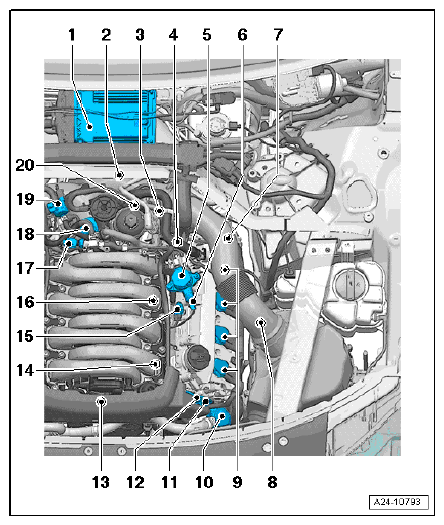

Left Side View
- Engine Control Module (ECM) -J623- → NOT CALLED OUT IN OVERVIEWS:
- Electrical Connectors for Bank 1 and 2
- Heated Oxygen Sensor (HO2S) -G39-
- Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) -G130-
- Heated Oxygen Sensor (HO2S) 2 -G108-
- Oxygen Sensor 2 After Catalytic Converter -G131-
- Engine Coolant Temperature (ECT) Sensor -G62- → NOT CALLED OUT IN OVERVIEWS:
- Camshaft Adjustment Valve 2 -N208- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- High-Pressure Pump
- Fuel Metering Valve 2 -N402-
- Fuel Metering Valve 2 -N402- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- Camshaft Adjustment Valve 2 (exhaust) -N319- → OIL LEVEL THERMAL SENSOR -G266-
- Camshaft Position (CMP) Sensor 4 -G301- → OIL LEVEL THERMAL SENSOR -G266-
- Ignition Coils Cylinder Bank 2 → OIL LEVEL THERMAL SENSOR -G266-
- Ignition Coil 5 with Power Output Stage -N323-
- Ignition Coil 6 with Power Output Stage -N324-
- Ignition Coil 7 with Power Output Stage -N325-
- Ignition Coil 8 with Power Output Stage -N326-
- Combination Valve For Secondary Air
- Cylinder Bank 2 (Left)
- Electrical Connector for Knock Sensor (KS) 4 -G199-
- Electrical Connector for Knock Sensor (KS) 3 -G198-
- Components on Engine Front
- Knock Sensor (KS) 3 -G198- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- Camshaft Position (CMP) Sensor 2 -G163- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- Knock Sensor (KS) 4 -G199- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- Low Fuel Pressure Sensor -G410- → OIL LEVEL THERMAL SENSOR -G266-
- Throttle valve control module -J338- → ELECTROHYDRAULIC ENGINE MOUNTS SOLENOID VALVE
- Evaporative Emission (EVAP) Canister Purge Regulator Valve 1 -N80- → EVAP CANISTER PURGE REGULATOR VALVE 1 -N80-
- Reduced Oil Pressure Switch -F378- → SECONDARY AIR INJECTION PUMP MOTOR -V101-
