Overview Abs, EDL, ASR And Esp: Notes
The Following Items Are Not Listed In The Exploded View:
- Brake booster pressure sensor -G294- The pressure sensor for the vacuum pump is installed inside the plenum chamber in front of the brake booster. → BRAKE BOOSTER PRESSURE SENSOR
- Brake system vacuum pump -V192- → BRAKE SYSTEM VACUUM PUMP ASSEMBLY OVERVIEW
- Brake Fluid Level Warning Switch -F34- mounted on the fluid level reservoir. → BRAKE FLUID LEVEL SWITCH

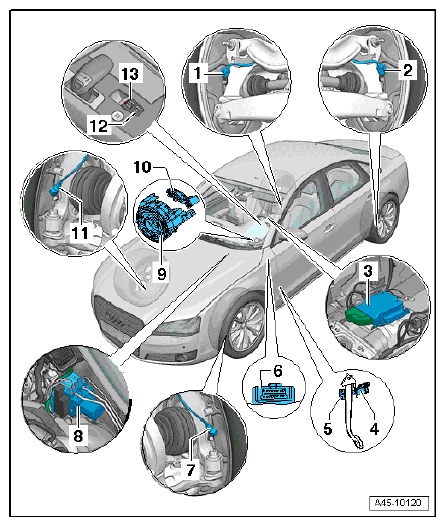

- 1 - Right rear ABS wheel speed sensor -G44- → SPEED SENSORS
- 2 - Left rear ABS wheel speed sensor -G46- → SPEED SENSORS
- 3 - Sensor electronics control module -J849- → SENSOR ELECTRONICS CONTROL MODULE
- 4 - Brake lamp switch -F- → BRAKE LIGHT SWITCH
- 5 - Brake Pedal
- 6 - Diagnostic Connection
- 7 - Left front ABS wheel speed sensor -G47- → SPEED SENSORS
- 8 - ABS control module -J104- with ABS hydraulic unit -N55- or ABS hydraulic pump -V64-
- 9 - Steering angle sensor -G85- → STEERING ANGLE SENSOR
- 11 - Right front ABS wheel speed sensor -G45- → SPEED SENSORS
- 12 - -AUTO HOLD- button -E540-
- 13 - Parking brake contact switch -F321-
