Electrical Components Locations & Connector End Views
›
Comp. LOC. Vehicle Rear Modules
›
Towing Recognition Control Module J345
›

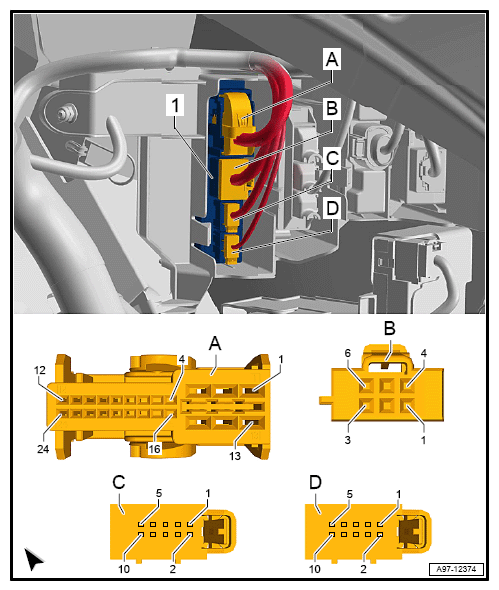

Towing Recognition Control Module -J345-, Location, From My 2015
Towing Recognition Control Module -J345-, Location, From My 2015
1 - Towing Recognition Control Module -J345-
A - 24-Pin Connector -T24a-, black
B - 6-Pin Connector -T6ce-, black
C - 10-Pin Connector -T10bh-, black
D - 10-Pin Connector -T10bi-, red
Courtesy of AUDI OF AMERICA, LLC
