Parking Aid Control Module/Parallel Parking Assistance Control Module Connector End View (J446, J791, T18a, T26a)

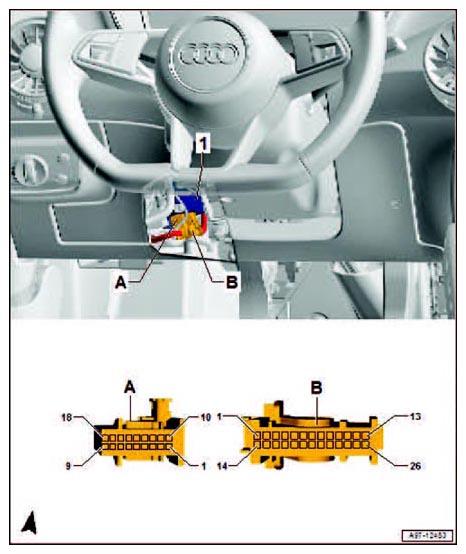

Fig 1: Parking Aid Control Module/Parallel Parking Assistance Control Module Connector End View (J446, J791, T18a, T26a)
| 1 | Parking Aid Control Module -J446-/Parallel Parking Assistance Control Module -J791- |
| A | 18-Pin Connector -T18a-, black |
| B | 26-Pin Connector -T26a-, black |
| -T18a-(A) | Designation |
|---|---|
| 1 | |
| 2 | Left Front Parallel Parking Assistance Sensor, left model side -G568- |
| 3 | Left Front Center Parking Aid Sensor -G254- |
| 4 | Right Front Parking Aid Sensor -G252- |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | Ground, to 348 Parking aid ground connection (in front bumper wiring harness) Left Front Parking Aid Sensor -G255- Left Front Center Parking Aid Sensor -G254- Right Front Center Parking Aid Sensor -G253- Right Front Parking Aid Sensor -G252- Left Front Parallel Parking Assistance Sensor, left model side -G568- Right Front Parallel Parking Assistance Sensor, right model side -G569- |
| 11 | Left Front Parking Aid Sensor -G255- |
| 12 | Right Front Center Parking Aid Sensor -G253- |
| 13 | Right Front Parallel Parking Assistance Sensor, right model side -G569- |
| 14 | Power supply, to X65 Parking aid connection (in front bumper wiring harness) Left Front Parking Aid Sensor -G255- Left Front Center Parking Aid Sensor -G254- Right Front Center Parking Aid Sensor -G253- Right Front Parking Aid Sensor -G252- Left Front Parallel Parking Assistance Sensor, left model side -G568- Right Front Parallel Parking Assistance Sensor, right model side -G569- |
| 15 | |
| 16 | |
| 17 | |
| 18 |
| -T26a-(B) | Designation |
| 1 | |
| 2 | Front Parking Aid Warning Buzzer -H22- |
| 3 | Parallel Parking Assistance Button -E581- |
| 4 | Parallel Parking Assistance Indicator Lamp -K241- |
| 5 | |
| 6 | Left Rear Parking Aid Sensor -G203- |
| 7 | Right Rear Center Parking Aid Sensor -G205- |
| 8 | Right rear parallel parking assistance sensor -G717- |
| 9 | Rear Parking Aid Warning Buzzer -H15- |
| 10 | Front Parking Aid Warning Buzzer -H22- |
| 11 | |
| 12 | |
| 13 | Terminal 31, to 372 Ground Connection 7 (in main wiring harness) 687 Ground Connection 1 (on center tunnel) |
| 14 | Terminal 15, from B279 Positive connection 3 (15a) in main wiring harness Fuse Panel C -SC- |
| 15 | Rear Parking Aid Warning Buzzer -H15- |
| 16 | Parking Aid Button -E266- |
| 17 | Parking Aid Indicator Lamp -K136- |
| 18 | Power supply, to X68 Parking aid connection (in rear bumper wiring harness) Left rear parallel parking assistance sensor -G716- Right rear parallel parking assistance sensor -G717- Left Rear Parking Aid Sensor -G203- Left Rear Center Parking Aid Sensor -G204- Right Rear Center Parking Aid Sensor -G205- Right Rear Parking Aid Sensor -G206- |
| 19 | Left rear parallel parking assistance sensor -G716- |
| 20 | Left Rear Center Parking Aid Sensor -G204- |
| 21 | Right Rear Parking Aid Sensor -G206- |
| 22 | Ground, to 352 Parking aid ground connection (in rear bumper wiring harness) Left rear parallel parking assistance sensor -G716- Right rear parallel parking assistance sensor -G717- Left Rear Parking Aid Sensor -G203- Left Rear Center Parking Aid Sensor -G204- Right Rear Center Parking Aid Sensor -G205- Right Rear Parking Aid Sensor -G206- |
| 23 | CAN-Bus running gear/instrument cluster, Low B677 Suspension/instrument cluster CAN bus low connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface -J533- |
| 24 | CAN-Bus running gear/instrument cluster, High B673 Suspension/instrument cluster CAN bus high connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface -J533- |
| 25 | |
| 26 |
