Vehicle Positioning System Interface Control Module -J843- Connector Views

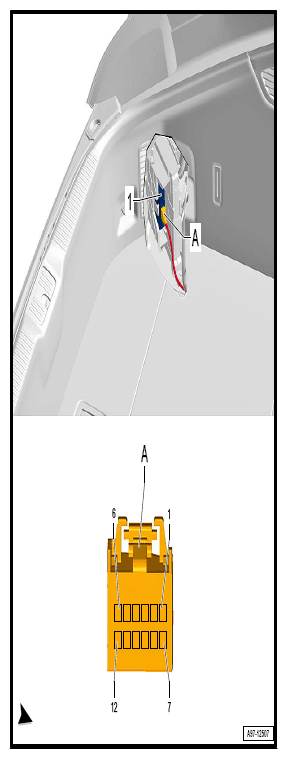

12-PIN CONNECTOR -T12E- (A)
| T12E (A) | Designation |
|---|---|
| 1 | |
| 2 | |
| 3 | Terminal 30, from Fuse Panel C SC B315 Positive connection 1 (30a) (in main wiring harness) Safety fuse 2 S132 |
| 4 | |
| 5 | |
| 6 | Terminal 31, to 368 Ground Connection 3 (in main wiring harness) 729 Ground connection on left rear wheel housing |
| 7 | Comfort System CAN-Bus High, to B397 Comfort System CAN-Bus High Connection 1 (in main wiring harness) B398 Comfort System CAN-Bus High Connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 8 | Comfort System CAN-Bus Low, to B406 Comfort System CAN-Bus Low Connection 1 (in main wiring harness) B407 Comfort System CAN-Bus Low Connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 9 | |
| 10 | |
| 11 | |
| 12 |
