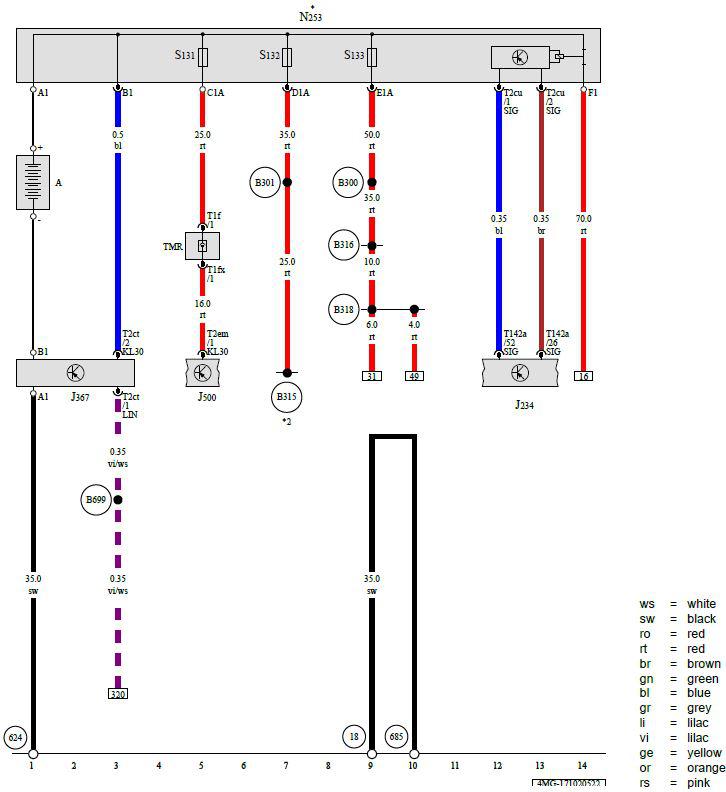

Battery, Airbag Control Module, Battery Monitoring Control Module, Power Steering Control Module, Battery Interrupt Igniter
A - Battery
J234 - Airbag Control Module
J367 - Battery Monitoring Control Module
J500 - Power Steering Control Module
N253 - Battery Interrupt Igniter
S131 - Safety Fuse 1
S132 - Safety Fuse 2
S133 - Safety Fuse 3
T1f - 1-Pin Connector, Black
T1fx - 1-Pin Connector, Black
T2ct - 2-Pin Connector, Black
T2cu - 2-Pin Connector, Yellow
T2em - 2-Pin Connector, Black
T142a - 142-Pin Connector, Yellow
TMR - Coupling Point in Engine/Motor Compartment, Right
18 - Ground Connection on Cylinder Block
624 - Ground Connection near Starter Battery
685 - Ground Connection 1 on Right Front Longitudinal Member
B300 - Positive Connection 4 (30) (in Main Wiring Harness)
B301 - Positive Connection 5 (30) (in Main Wiring Harness)
B315 - Positive Connection 1 (30a) (in Main Wiring Harness)
B316 - Positive Connection 2 (30a) (in Main Wiring Harness)
B318 - Positive Connection 4 (30a) (in Main Wiring Harness)
B699 - LIN Bus Connection 4 (in Main Wiring Harness)
* - On the Battery
*2 - Refer to Applicable Wiring Diagram for Fuse Positions
*3 - Ground Supply via the Housing
