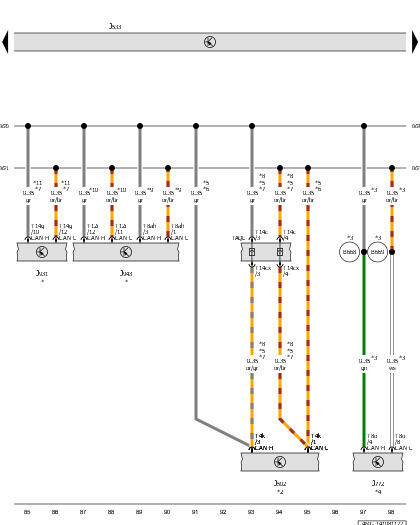

Tire Pressure Monitoring Control Module, Data Bus On Board Diagnostic Interface, Rearview Camera System Control Module, Assembly Mount Control Module, Engine Sound Generator Control Module
J502
Tire Pressure Monitoring Control Module
J533
Data Bus on Board Diagnostic Interface
J772
Rearview Camera System Control Module
J931
Assembly Mount Control Module
J943
Engine Sound Generator Control Module
T4k
4-Pin Connector, Gray
T8ah
8-Pin Connector, Black
T8o
8-Pin Connector, Black
T12i
12-Pin Connector, Black
T14c
14-Pin Connector, Black
T14cx
14-Pin Connector, Black
T14g
14-Pin Connector, Black
TAQL
Coupling Point on Rear Crossmember, Left
B668
CAN Bus Extended High Connection 2 (in Main Wiring Harness)
B669
CAN Bus Extended Low Connection 2 (in Main Wiring Harness)
B670
CAN Bus Extended High Connection 3 (in Main Wiring Harness)
B671
CAN Bus Extended Low Connection 3 (in Main Wiring Harness)
*
Refer to Applicable Engine Wiring Diagram
*2
Refer to Applicable Wiring Diagram for the Tire Pressure Monitoring System
*3
For Vehicles with Rearview Camera System
*4
Refer to Applicable Wiring Diagram for the Rearview Camera (Rear Assist)
*5
For Vehicles with Tire Pressure Monitoring
*6
Refer to Applicable Dynamic Sway Stabilization Wiring Diagram
*7
For Vehicles with Hybrid Drive
*8
Omitted as a Running Change
*9
For Vehicles with 4.0L Diesel Engine
*10
Depending on Equipment
*11
For Vehicles with a 8-Cylinder Engine
