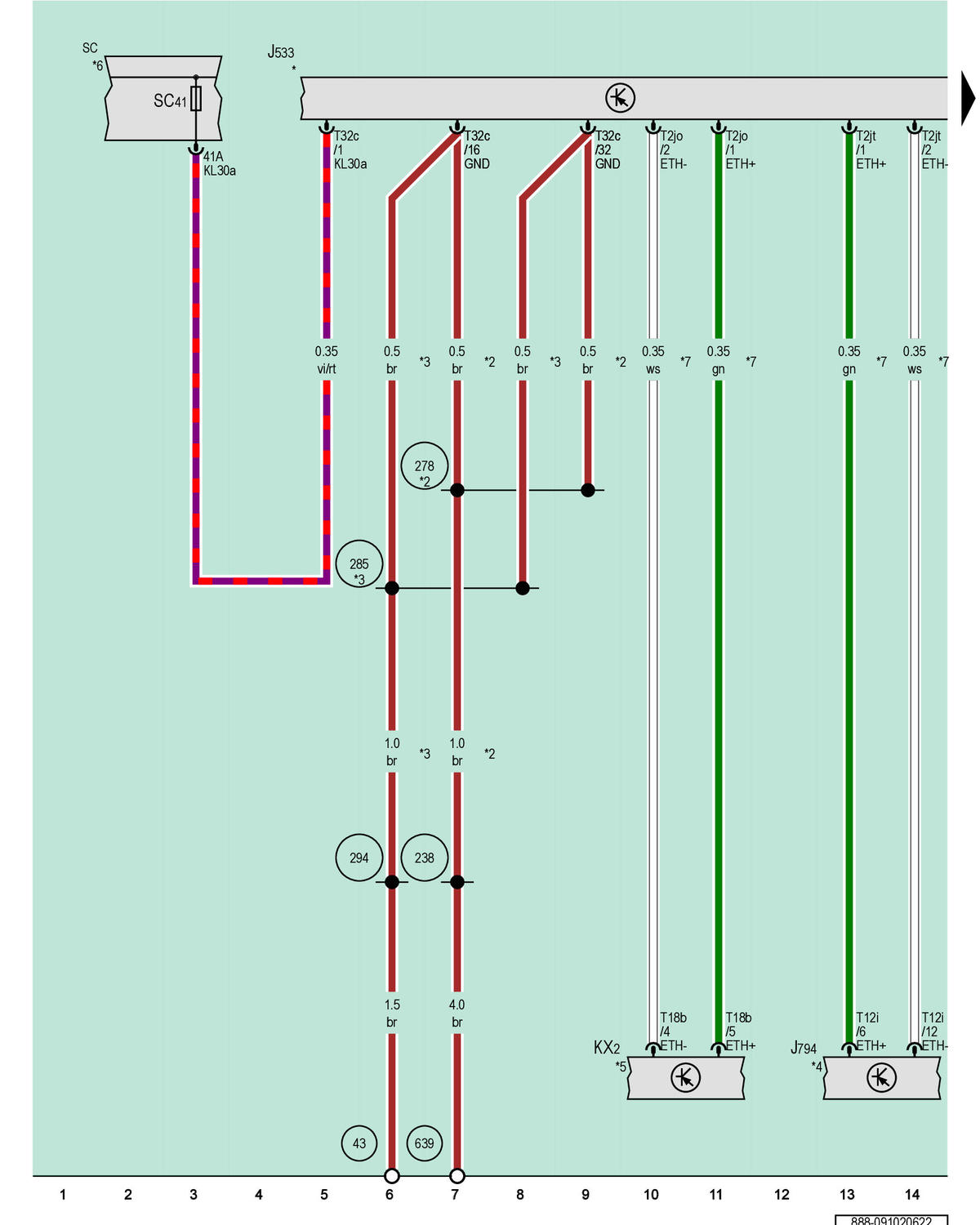

Data Bus On Board Diagnostic Interface, Information Electronics Control Module 1, Instrument Cluster, Fuse Panel C
J533 Data Bus on Board Diagnostic Interface
J794 Information Electronics Control Module 1
KX2 Instrument Cluster
SC Fuse Panel C
SC41 Fuse 41 (On Fuse Panel C)
T2jo 2-Pin Connector, White
T2jt 2-Pin Connector, White
T12i 12-Pin Connector, Green
T18b 18-Pin Connector, Black
T32c 32-Pin Connector, Black
43 Ground Connection on A-Pillar, Lower Right
238 Ground Connection 1 (in Interior Wiring Harness)
278 Ground Connection 4 (in Interior Wiring Harness)
285 Ground Connection 7 (in Interior Wiring Harness)
294 Ground Connection 9 (in Interior Wiring Harness)
639 Ground Connection on Left A-Pillar
* Refer to Applicable Wiring Diagram for Data Bus Networking
*2 For LHD Vehicles
*3 For RHD Vehicles
*4 Refer to Applicable MMI (Information Electronics) Wiring Diagram
*5 Refer to Applicable Wiring Diagram for Instrument Cluster
*6 Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*7 Ethernet Data Wire
