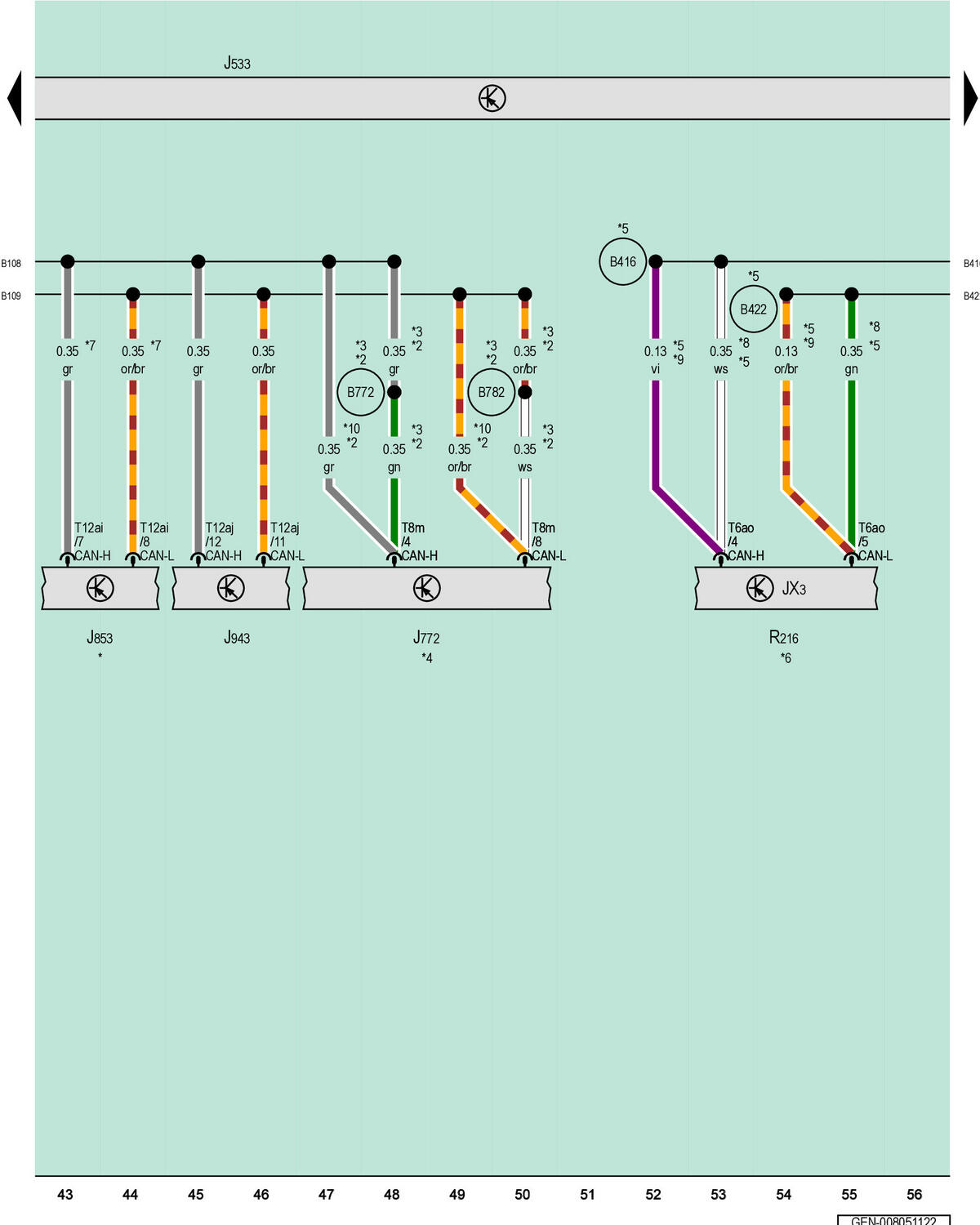

Data Bus On Board Diagnostic Interface, Rearview Camera System Control Module, Night Vision System Control Module, Engine Sound Generator Control Module, Roof Antenna
JX3
Roof Antenna Control Module
J533
Data Bus on Board Diagnostic Interface
J772
Rearview Camera System Control Module
J853
Night Vision System Control Module
J943
Engine Sound Generator Control Module
R216
Roof Antenna
T6ao
6-Pin Connector, Black
T8m
8-Pin Connector, Black
T12ai
12-Pin Connector, Black
T12aj
12-Pin Connector, Black
B108
CAN Bus Extended High Connection 1 (in Main Wiring Harness)
B109
CAN Bus Extended Low Connection 1 (in Main Wiring Harness)
B416
Infotainment CAN Bus High Connection 2 (in Main Wiring Harness)
B422
Infotainment CAN Bus Low Connection 2 (in Main Wiring Harness)
B772
CAN Bus Extended High Connection 4 (in Main Wiring Harness)
B782
CAN Bus Extended Low Connection 4 (in Main Wiring Harness)
*
Refer to Applicable Night Vision System Wiring Diagram
*2
For Vehicles with Rearview Camera System
*3
Through June 2021
*4
Refer to Applicable Wiring Diagram for the Rearview Camera (Rear Assist)
*5
Depending on Equipment
*6
Refer to Applicable Wiring Diagram for the Antennas
*7
For Vehicles with Night Vision System
*8
Omitted as a Running Change
*9
Running Change
*10
From June 2021
