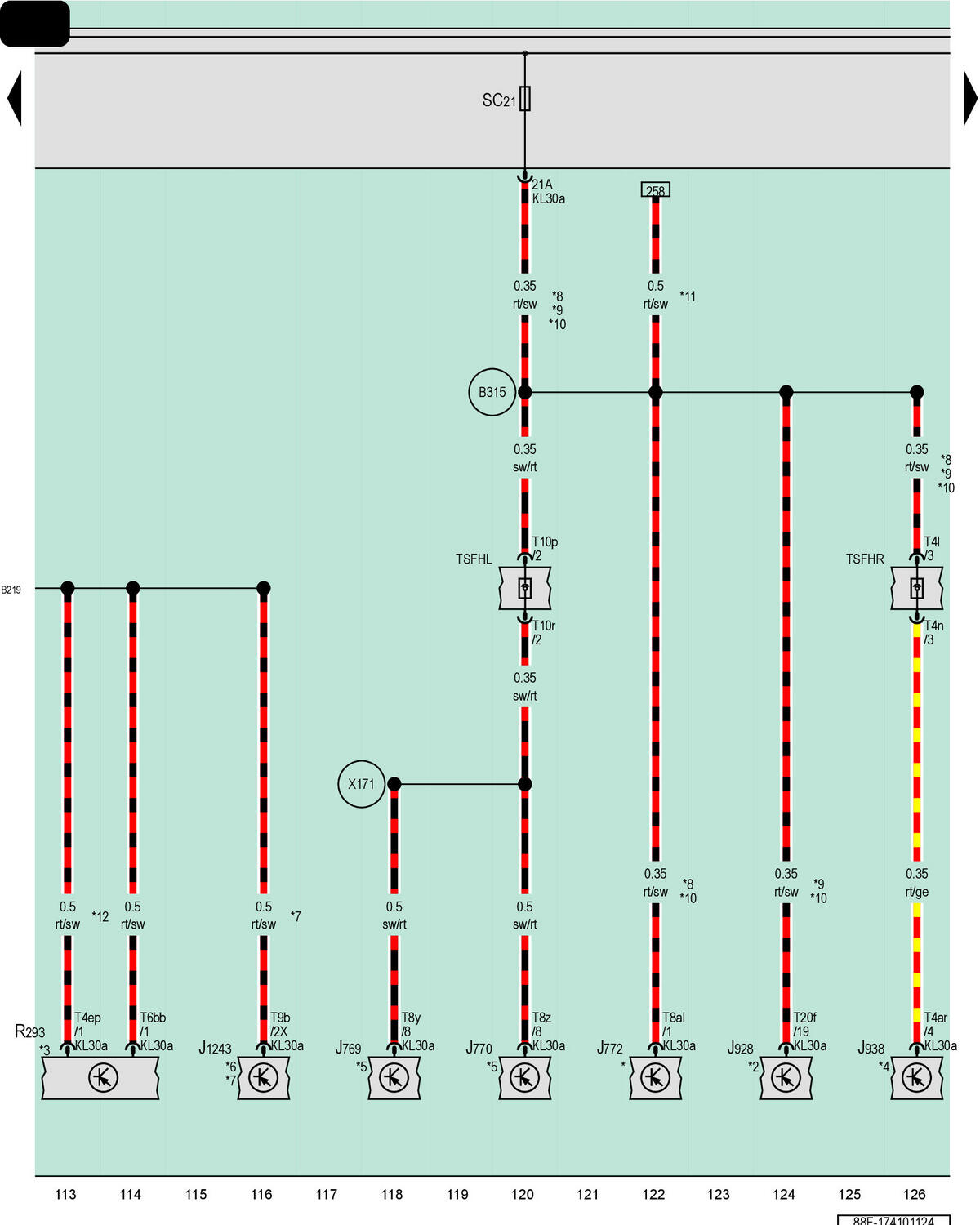

Lane Change Assistance Control Module, Lane Change Assistance Control Module 2, Rearview Camera System Control Module, Peripheral Camera Control Module, Power Rear Lid Opening Control Module, Android Operating System Control Module, USB Distributor, Fuse Panel C
J769
Lane Change Assistance Control Module
J770
Lane Change Assistance Control Module 2
J772
Rearview Camera System Control Module
J928
Peripheral Camera Control Module
J938
Power Rear Lid Opening Control Module
J1243
Android Operating System Control Module
R293
USB Distributor
SC
Fuse Panel C
SC21
Fuse 21 (On Fuse Panel C)
T4ar
4-Pin Connector, Black
T4ep
4-Pin Connector, Red
T4l
4-Pin Connector, Black
T4n
4-Pin Connector, Black
T6bb
6-Pin Connector, Black
T8al
8-Pin Connector, Black
T8y
8-Pin Connector, Black
T8z
8-Pin Connector, Black
T9b
9-Pin Connector, Blue
T10p
10-Pin Connector, Black
T10r
10-Pin Connector, Black
T20f
20-Pin Connector, Black
TSFHL
Coupling Point on Left Rear Bumper
TSFHR
Coupling Point on Right Rear Bumper
B219
Positive Connection 4 (30a) (in Interior Wiring Harness)
B315
Positive Connection 1 (30a) (in Main Wiring Harness)
X171
Connection 15 (in Rear Bumper Wiring Harness)
*
Refer to Applicable Wiring Diagram for the Rearview Camera (Rear Assist)
*2
Refer to Applicable Peripheral Camera Wiring Diagram
*3
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*4
Refer to Applicable Power Rear Lid Wiring Diagram
*5
Refer to Applicable Lane Change Assistance Wiring Diagram
*6
Refer to Applicable Wiring Diagram
*7
For Vehicles with China Equipment
*8
For Vehicles with Rearview Camera System
*9
For Vehicles with Peripheral Camera
*10
For Vehicles with Sensor-Controlled Power Rear Lid Opening
*11
For Vehicles with Radio-Controlled Parking
*12
From February 2024
