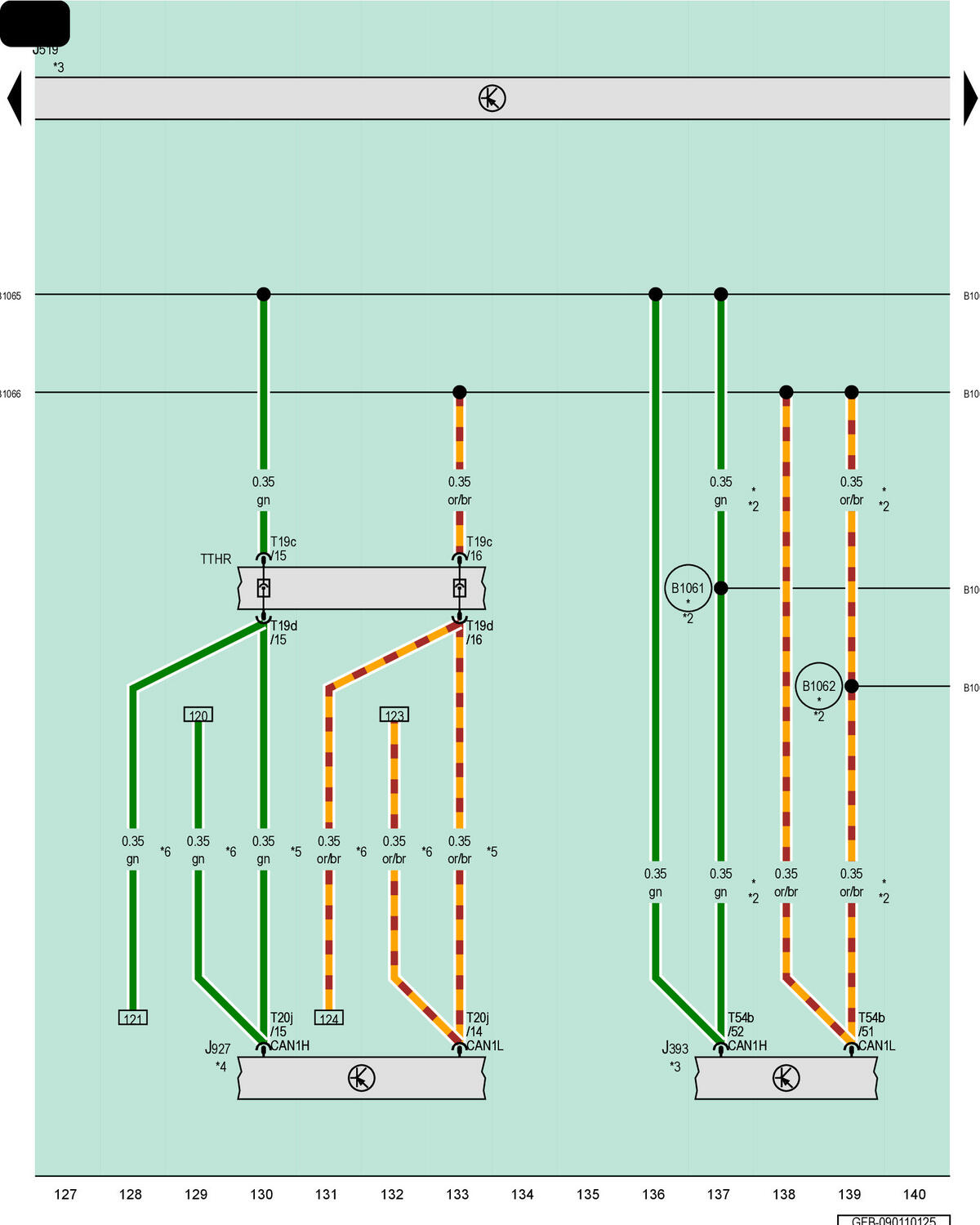

Comfort System Central Control Module, Vehicle Electrical System Control Module
J393
Comfort System Central Control Module
J519
Vehicle Electrical System Control Module
J927
Passenger Side Rear Door Control Module
T19c
19-Pin Connector, Black
T19d
19-Pin Connector, Black
T20j
20-Pin Connector, White
T54b
54-Pin Connector, Black
TTHR
Right Rear Door Coupling Point
B1061
CAN Bus 1, J1274 High Connection 2 (in Main Wiring Harness)
B1062
CAN Bus 1, J1274 Low Connection 2 (in Main Wiring Harness)
B1065
CAN Bus 1, J519 High Connection 1 (in Main Wiring Harness)
B1066
CAN Bus 1, J519 Low Connection 1 (in Main Wiring Harness)
*
For Vehicles with Trailer Socket
*2
For Vehicles with Trailer Setup
*3
Refer to Applicable Convenience System Wiring Diagram
*4
Refer to Applicable Front Passenger Door Control Module Wiring Diagram
*5
For LHD Vehicles
*6
For RHD Vehicles
