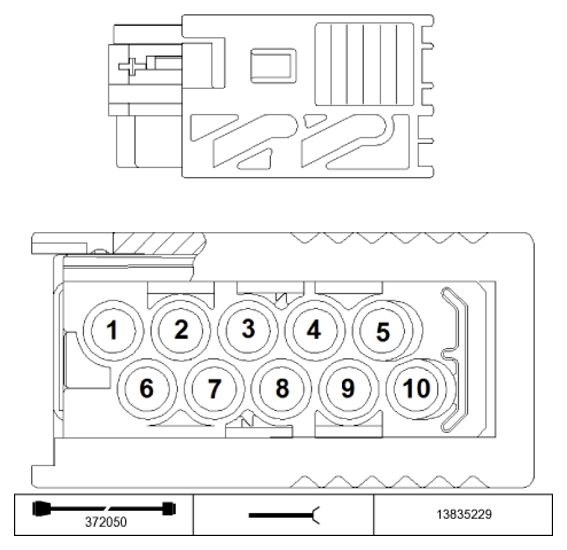

Control Module, Electronic Damper Control (EDC) X1807 Connector End View
Pin Assignments X1807
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 87 | Power-saving relay, electronic damper control |
| 2 | A | Signal, EDC valve | Damper valve, front right |
| 3 | A | Signal, EDC valve | Damper valve, front left |
| 4 | A | Signal, EDC valve | Damper valve, rear right |
| 5 | A | Signal, EDC valve | Damper valve, rear left |
| 6 | M | Ground | Ground point |
| 7 | A | Signal, EDC valve | Damper valve, front right |
| 8 | A | Signal, EDC valve | Damper valve, front left |
| 9 | A | Signal, EDC valve | Damper valve, rear right |
| 10 | A | Signal, EDC valve | Damper valve, rear left |
