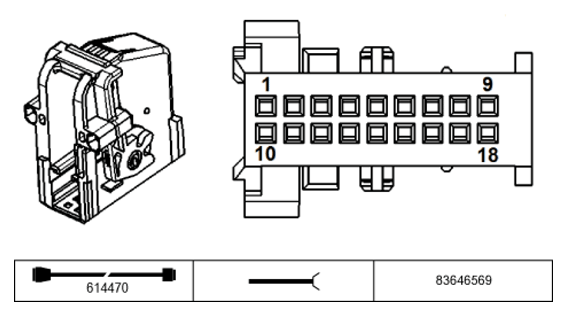

Control Module, Electronic Damper Control (EDC) X1808 Connector End View
Pin Assignments X1808
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Signal, processed wheel speed, front right | Connector X10184 (front right wheel speed) |
| 2 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 3 | E | Supply, terminal 30 | Fuse F13 |
| 4 | Not occupied | ||
| 5 | Not occupied | ||
| 6 | Not occupied | ||
| 7 | A | Supply, ACCeleration sensor | ACCeleration sensor, front left |
| 8 | A | Supply, ACCeleration sensor | ACCeleration sensor, front right |
| 9 | A | Supply, ACCeleration sensor | ACCeleration sensor, rear right |
| 10 | E | Signal, processed wheel speed, front left | Connector X10183 (front left wheel speed) |
| 11 | E | Signal, ACCeleration sensor | ACCeleration sensor, front left |
| 12 | E | Signal, ACCeleration sensor | ACCeleration sensor, front right |
| 13 | E | Signal, ACCeleration sensor | ACCeleration sensor, rear right |
| 14 | A/E | Signal, CAN-bus | CAN-bus connector |
| 15 | A/E | Signal, CAN-bus | CAN-bus connector |
| 16 | E | Ground, ACCeleration sensor | ACCeleration sensor, front left |
| 17 | E | Ground, ACCeleration sensor | ACCeleration sensor, front right |
| 18 | E | Ground, ACCeleration sensor | ACCeleration sensor, rear right |
