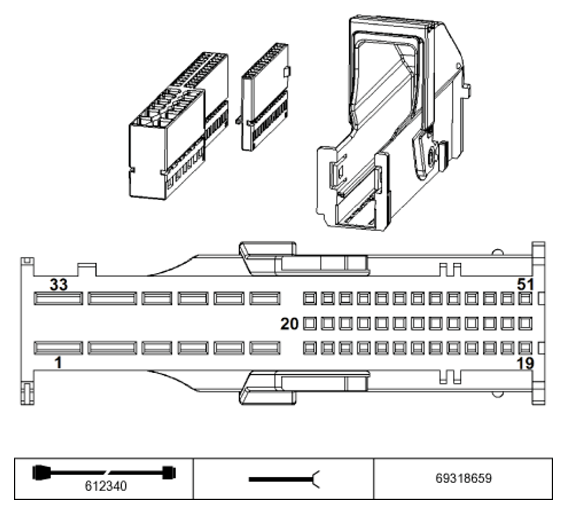

Body-Gateway Module X16760 Connector End View
Pin Assignments at Plug Connector X16760
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | -- | Not occupied | |
| 2 | -- | Not occupied | |
| 3 | A | Activation Passenger's window motor | Passenger's window motor |
| 4 | A | Activation Passenger's window motor | Passenger's window motor |
| 5 | -- | Not occupied | |
| 6 | -- | Not occupied | |
| 7 | -- | Not occupied | |
| 8 | E/A | CAN bus low | K-CAN-system bus |
| 9 | E/A | CAN bus high | K-CAN-system bus |
| 10 | -- | Not occupied | |
| 11 | M | Sensor ground | Passenger's window motor |
| 12 | -- | Not occupied | |
| 13 | -- | Not occupied | |
| 14 | E/A | outside mirror High Signal, LIN bus | Outside mirror, passenger's side |
| 15 | -- | Not occupied | |
| 16 | -- | Not occupied | |
| 17 | -- | Not occupied | |
| 18 | -- | Not occupied | |
| 19 | A | Signal, central arrest motor | System lock, passenger's door |
| 20 | -- | Not occupied | |
| 21 | -- | Not occupied | |
| 22 | -- | Not occupied | |
| 23 | M | Ground System lock, passenger's door | System lock, passenger's door |
| 24 | E | Signal, Hall sensor | Passenger's window motor |
| 25 | A | outside mirror Low Voltage supply, outside mirror heating | Outside mirror, passenger's side |
| 26 | -- | Not occupied | |
| 27 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up |
| 28 | -- | Not occupied | |
| 29 | E/A | Signal PT-CAN high | Power train CAN-bus |
| 30 | E/A | Signal PT-CAN low | Power train CAN-bus |
| 31 | -- | Not occupied | |
| 32 | A | Unlock motor signal | System lock, passenger's door |
| 33 | E | Supply, terminal 30 | Fuse F12 |
| 34 | M | Ground | Ground point |
| 35 | -- | Not occupied | |
| 36 | -- | Not occupied | |
| 37 | M | Ground | Ground point |
| 38 | E | Supply, terminal 30 | Fuse F29 |
| 39 | -- | Not occupied | |
| 40 | -- | Not occupied | |
| 41 | -- | Not occupied | |
| 42 | E | Door contact signal | System lock, passenger's door |
| 43 | E | Signal, Hall sensor | Passenger's window motor |
| 44 | -- | Not occupied | |
| 45 | A | outside mirror Low Ground | Outside mirror, passenger's side |
| 46 | A | outside mirror Low Voltage supply, horizontal mirror adjustment | Outside mirror, passenger's side |
| 47 | A | outside mirror Low Voltage supply, vertical mirror adjustment | Outside mirror, passenger's side |
| 48 | A | Signal, exit light | Exit light, passenger's door |
