99 00... Interior painting

Follow GENERAL INSTRUCTIONS ON PAINTING .

Engine compartment, complete

Carry over the area shown symmetrically to the other side of the car.

Fig 1: Identifying Engine Compartment Paint Area
G09853072Courtesy of BMW OF NORTH AMERICA, INC.

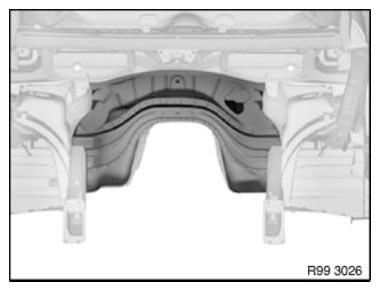

Engine bulkhead

Fig 2: Identifying Engine Bulkhead Paint Area
G06912444Courtesy of BMW OF NORTH AMERICA, INC.

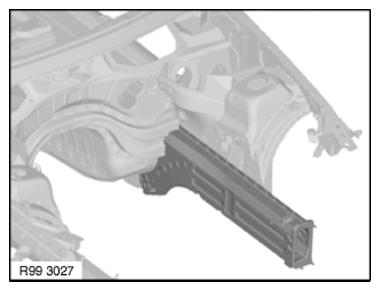

Engine carrier (inside only)

Fig 3: Identifying Engine Carrier Paint Area (Inside Only)
G09853074Courtesy of BMW OF NORTH AMERICA, INC.

Engine carrier, complete

Inner side shown

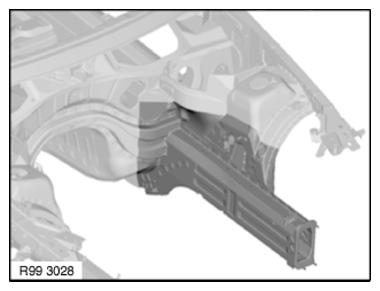

Fig 4: Identifying Engine Carrier Paint Area (Complete)
G09853075Courtesy of BMW OF NORTH AMERICA, INC.

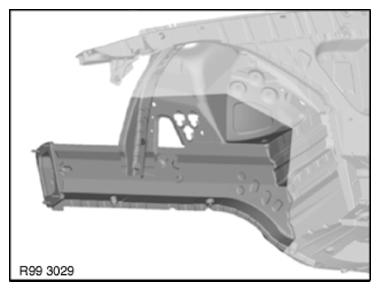

Engine carrier, complete

Outer side shown

Fig 5: Identifying Engine Carrier Paint Area (Complete)
G09853076Courtesy of BMW OF NORTH AMERICA, INC.

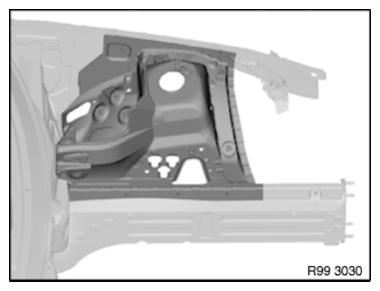

Wheel arch, front (inside only)

Fig 6: Identifying Front Wheel Arch Paint Area (Inside Only)
G09853077Courtesy of BMW OF NORTH AMERICA, INC.

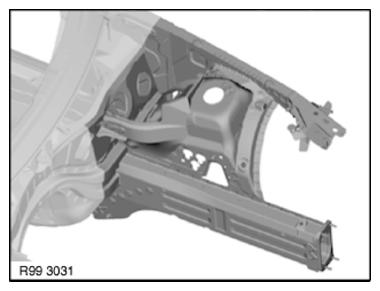

Wheel arch, front, complete

Inner side shown

Fig 7: Identifying Front Wheel Arch Paint Area (Complete)
G09853078Courtesy of BMW OF NORTH AMERICA, INC.

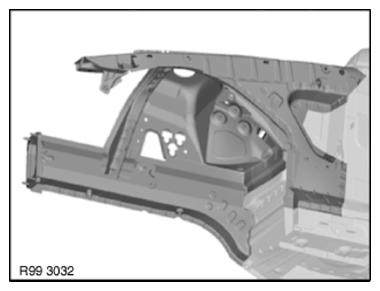

Wheel arch, front, complete

Outer side shown

Fig 8: Identifying Front Wheel Arch Paint Area (Complete)
G09853079Courtesy of BMW OF NORTH AMERICA, INC.

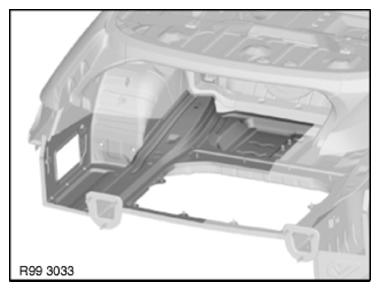

Luggage compartment floor plate

Carry over the area shown symmetrically to the other side of the car.

Fig 9: Identifying Luggage Compartment Floor Plate Paint Area
G09853080Courtesy of BMW OF NORTH AMERICA, INC.

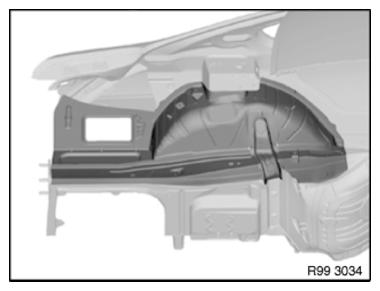

Wheel arch, rear

Fig 10: Identifying Rear Wheel Arch Paint Area
G09853081Courtesy of BMW OF NORTH AMERICA, INC.
