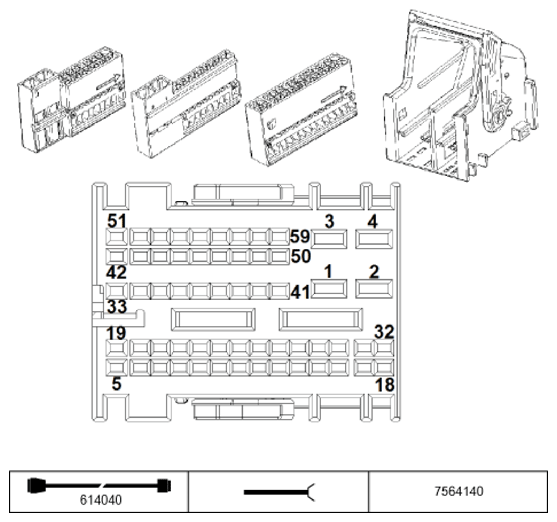

DME Control Module SX60002B Connector End View
Pin Assignments At Plug Connector X60002
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 87 | Fuse F42 |
| 2 | E | Signal Volume control valve | Volume control valve |
| 3 | M | Ground | Ground point |
| 4 | M | Ground | Ground point |
| 5 | E | Signal Intake camshaft sensor | Intake camshaft sensor |
| 6 | -- | Not occupied | |
| 7 | E | Signal, oxygen sensor | Oxygen sensor before catalytic converter |
| 8 | -- | Not occupied | |
| 9 | E | Signal, knock sensor | Knock sensor 2 |
| 10 | E | Signal, knock sensor | Knock sensor 2 |
| 11 | E | Signal, knock sensor | Knock sensor |
| 12 | E | Signal, knock sensor | Knock sensor |
| 13 | A | Activation Turbocharger coolant pump | Turbocharger coolant pump |
| 14 | A | Signal, oxygen sensor heating | Oxygen sensor behind catalytic converter |
| 15 | A | Signal, VANOS valve | VANOS solenoid valve, exhaust |
| 16 | A | Signal, VANOS valve | VANOS solenoid valve, intake |
| 17 | A | Activation Wastegate valve | Wastegate valve |
| 18 | A | Signal, actuator for electric throttle valve | Electric throttle valve actuator |
| 19 | E | Signal Exhaust camshaft sensor | Exhaust camshaft sensor |
| 20 | M | Ground Oxygen sensor before catalytic converter | Oxygen sensor before catalytic converter |
| 21 | E | Signal, oxygen sensor | Oxygen sensor before catalytic converter |
| 22 | -- | Not occupied | |
| 23 | -- | Not occupied | |
| 24 | -- | Not occupied | |
| 25 | E | Signal Intake air temperature/intake manifold pressure sensor | Intake air temperature/intake manifold pressure sensor |
| 26 | -- | Not occupied | |
| 27 | -- | Not occupied | |
| 28 | A | Signal, oxygen sensor heating | Oxygen sensor before catalytic converter |
| 29 | -- | Not occupied | |
| 30 | A | Activation Fuel tank vent valve 2 | Fuel tank vent valve 2 |
| 31 | A | Signal Thrust air control valve | Thrust air control valve |
| 32 | A | Signal, actuator for electric throttle valve | Electric throttle valve actuator |
| 33 | M | Ground | Ground connector X6450 |
| 34 | E | Signal, oxygen sensor | Oxygen sensor behind catalytic converter |
| 35 | M | Ground Fuel pressure sensor | Rail pressure sensor |
| 36 | M | Ground Engine coolant temperature sensor | Engine coolant temperature sensor |
| 37 | -- | Not occupied | |
| 38 | M | Ground Electric throttle valve actuator | Electric throttle valve actuator |
| 39 | M | Ground Intake air temperature/intake manifold pressure sensor | Intake air temperature/intake manifold pressure sensor |
| 40 | -- | Not occupied | |
| 41 | M | Ground Air mass flow sensor | Air mass flow sensor |
| 42 | E | Signal Crankshaft sensor | Crankshaft sensor |
| 43 | E | Signal, oil pressure switch | Oil pressure switch |
| 44 | E | Signal, oxygen sensor | Oxygen sensor behind catalytic converter |
| 45 | E | Signal Fuel pressure sensor | Fuel pressure sensor |
| 46 | E | Signal, throttle valve position | Electric throttle valve actuator |
| 47 | E | Signal, throttle valve position | Electric throttle valve actuator |
| 48 | M | Ground Charge-air pressure sensor | Charge-air pressure sensor |
| 49 | E | Signal Intake air temperature/intake manifold pressure sensor | Intake air temperature/intake manifold pressure sensor |
| 50 | E | Signal, hot film air mass meter | Air mass flow sensor |
| 51 | E/A | BSD signal | Connector X6038 |
| 52 | A | 5 V supply | Connector |
| 53 | -- | Not occupied | |
| 54 | E | Supply, terminal 30 | Fuse F04 |
| 55 | -- | Not occupied | |
| 56 | E | Signal Engine coolant temperature sensor | Engine coolant temperature sensor |
| 57 | E | Signal Charge-air pressure sensor | Charge-air pressure sensor |
| 58 | E | Signal, hot film air mass meter | Air mass flow sensor |
| 59 | E | Signal, hot film air mass meter | Air mass flow sensor |
