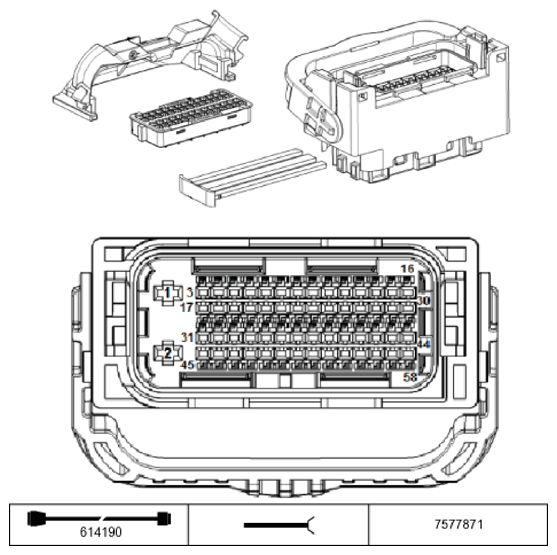

DME Control Module SX60003B Connector End View
Pin Assignments At Plug Connector X60003
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A | Activation Engine breather heater 1 | Engine breather heater 1 |
| 2 | -- | Not occupied | |
| 3 | A | Activation Oil pressure control valve | Oil pressure control valve |
| 4 | A | Activation VANOS solenoid valve, intake | VANOS solenoid valve, intake |
| 5 | M | Ground Thrust air control valve | Thrust air control valve |
| 6 | -- | Not occupied | |
| 7 | -- | Not occupied | |
| 8 | -- | Not occupied | |
| 9 | A | Activation Fuel tank vent valve | Fuel tank vent valve |
| 10 | A | Activation VANOS solenoid valve, exhaust | VANOS solenoid valve, exhaust |
| 11 | -- | Not occupied | |
| 12 | M | Ground Hot-film air mass meter | Hot-film air mass meter |
| 13 | M | Ground Map thermostat | Map thermostat |
| 14 | A | Activation Tank ventilation shutoff valve | Tank ventilation shutoff valve |
| 15 | A | Activation Map thermostat | Map thermostat |
| 16 | A | Activation Fuel tank vent valve | Fuel tank vent valve |
| 17 | -- | Not occupied | |
| 18 | A | Activation Intake camshaft sensor | Intake camshaft sensor |
| 19 | A | Activation Exhaust camshaft sensor | Exhaust camshaft sensor |
| 20 | -- | Not occupied | |
| 21 | A | Activation Thrust air control valve | Thrust air control valve |
| 22 | -- | Not occupied | |
| 23 | A | Activation Oil pressure control valve | Oil pressure control valve |
| 24 | -- | Not occupied | |
| 25 | -- | Not occupied | |
| 26 | A | Activation VANOS solenoid valve, exhaust | VANOS solenoid valve, exhaust |
| 27 | A | Activation VANOS solenoid valve, intake | VANOS solenoid valve, intake |
| 28 | A | Activation Hot-film air mass meter | Hot-film air mass meter |
| 29 | -- | Not occupied | |
| 30 | -- | Not occupied | |
| 31 | A | Activation Tank ventilation shutoff valve | Tank ventilation shutoff valve |
| 32 | -- | Not occupied | |
| 33 | -- | Not occupied | |
| 34 | -- | Not occupied | |
| 35 | -- | Not occupied | |
| 36 | -- | Not occupied | |
| 37 | M | Ground Intake camshaft sensor | Intake camshaft sensor |
| 38 | M | Ground Exhaust camshaft sensor | Exhaust camshaft sensor |
| 39 | -- | Not occupied | |
| 40 | A | Activation Engine oil pressure sensor | Engine oil pressure sensor |
| 41 | M | Ground Engine coolant temperature sensor | Engine coolant temperature sensor |
| 42 | M | Ground Engine oil pressure sensor | Engine oil pressure sensor |
| 43 | M | Ground Oil temperature sensor | Oil temperature sensor |
| 44 | M | Ground Rail pressure sensor | Rail pressure sensor |
| 45 | -- | Not occupied | |
| 46 | -- | Not occupied | |
| 47 | -- | Not occupied | |
| 48 | -- | Not occupied | |
| 49 | -- | Not occupied | |
| 50 | E | Signal Hot-film air mass meter | Hot-film air mass meter |
| 51 | E | Signal Intake camshaft sensor | Intake camshaft sensor |
| 52 | E | Signal Exhaust camshaft sensor | Exhaust camshaft sensor |
| 53 | E | Signal Hot-film air mass meter | Hot-film air mass meter |
| 54 | A | Activation Rail pressure sensor | Rail pressure sensor |
| 55 | A | Activation Engine coolant temperature sensor | Engine coolant temperature sensor |
| 56 | E | Signal Engine oil pressure sensor | Engine oil pressure sensor |
| 57 | E | Signal Oil temperature sensor | Oil temperature sensor |
| 58 | E | Signal Rail pressure sensor | Rail pressure sensor |
