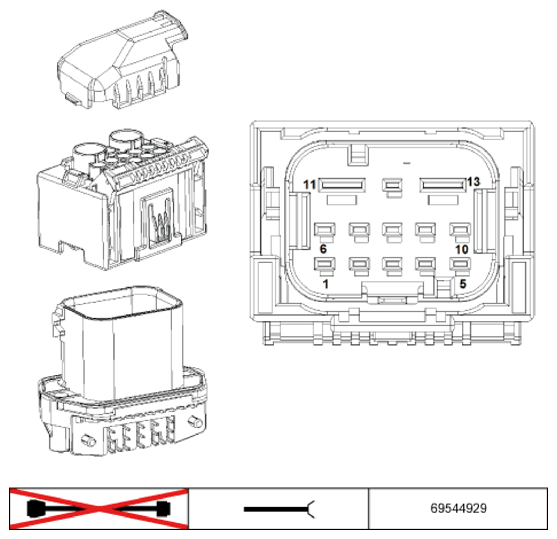

Parking Brake Control Module X10375 Connector End View
Pin Assignments At Plug Connector X10375
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 30 | Fuse F129 |
| 2 | E | Signal, parking brake button | Parking brake push-button |
| 3 | E | Signal, parking brake button | Parking brake push-button |
| 4 | M | Ground | Ground point |
| 5 | E/A | Signal PT-CAN high | CAN bus connector |
| 6 | E | Speed signal | Solder connector |
| 7 | E | Signal, parking brake button | Parking brake push-button |
| 8 | E | Signal, parking brake button | Parking brake push-button |
| 9 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 10 | E/A | Signal PT-CAN low | CAN bus connector |
| 11 | E | Supply, terminal 30 | Fuse F94 |
| 12 | -- | Not used | |
| 13 | M | Ground | Ground point |
