Antenna Locations

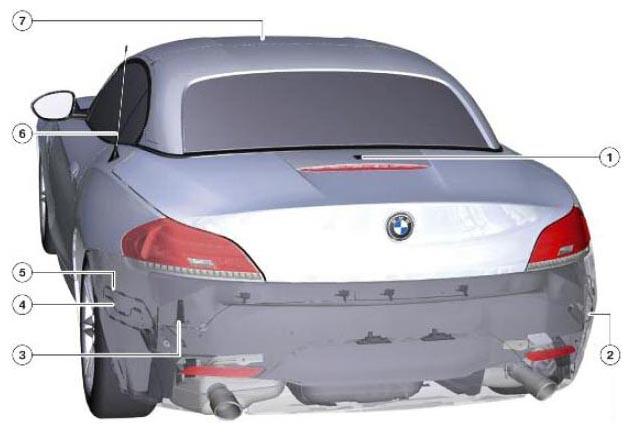

The antenna system on the E89 consists of 3 FM, 1 AM, 1 GPS, 2 Telephone and an SDARS antenna. Their locations are illustrated below:
INDEX EXPLANATION REFERENCE CHART
| Index | Explanation |
|---|---|
| 1 | Satellite tuner antenna SDARS antenna |
| 2 | Not for U.S. |
| 3 | FM 3 |
| 4 | Telephone antenna 2 |
| 5 | Not for U.S. |
| 6 | FM antenna 2 |
| 7 | FM antenna 1, AM antenna, telephone antenna 1 |
