Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| ABS Controller Fuse | In ABS power center. See Figure . | |
| ABS Elect. Valve Fuse | In ABS power center. See Figure . | |
| ABS Power Center | On radiator support, above right headlight. See Figure . | |
| Automatic Seat Belts Fuse | In convenience center. See Figure . | |
| Circuit Breakers | ||
| Defogger Timer/Relay | In convenience center. See Figure . | |
| Headlights | In convenience center. See Figure . | |
| Power Accessories | In convenience center. See Figure . | |
| Power Windows | In convenience center. See Figure . | |

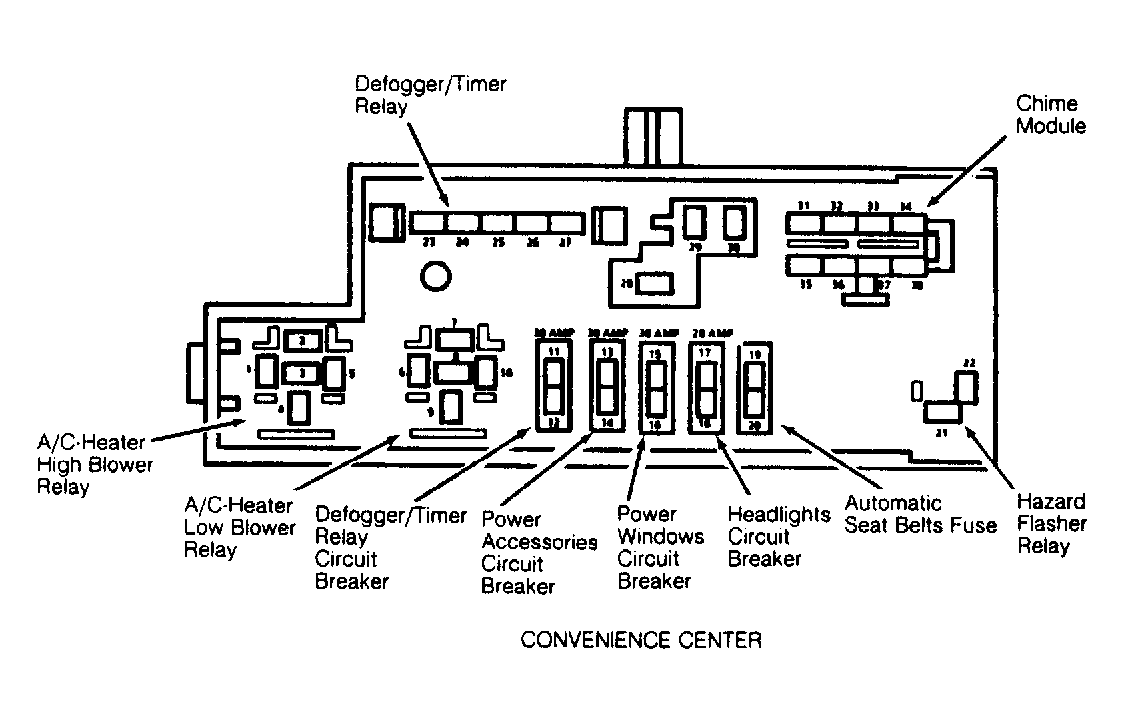

| Convenience Center | Behind right side of dash, below glove box. See Figure . | |
| ECM Fuse | In left side electrical center. See Figure . | |
| Fog Light Relay Fuse | In forward light electrical center. See Figure . | |
| Forward Light Electrical Center | At right front corner of engine compartment. See Figure . | |
| Fuse Block | ||
| 1989 | In glove box. See Figure . | |
| 1990 2.3L | In glove box. See Figure . | |
| 1990 3.1L (VIN T) | In glove box. See Figure . | |
| 1990 3.1L (VIN V) | In glove box. See Figure . | |
| Fusible Elements | ||
| ABS Pump Motor (K) | In ABS power center. See Figure . | |
| ABS Valve (L) | In ABS power center. See Figure . | |
| Cooling Fans (E) | In right side electrical center. See Figure . | |
| Defogger/HD Cooling Fan (G) | In right side electrical center. See Figure . | |
| Ignition (J) | In right side electrical center. See Figure . | |
| Ignition Power (F) | In right side electrical center. See Figure . | |
| Ignition Switch/Power Accy. (H) | In right side electrical center. See Figure . | |
| Fusible Links | ||
| ABS Power Center (2) | In left side electrical center. See Figure . | |
| Charging System (2) | At starter solenoid. | |
| Fuse Block | In left side electrical center. See Figure . | |
| Right Side Electrical Center (2.8L & 3.1L) (1989) | In left side electrical center. See Figure . | |
| Right Side Electrical Center (1989) | In left side electrical center. See Figure . | |
| Right Side Electrical Center (1990) | In left side electrical center. | |
| Left Side Electrical Center | ||

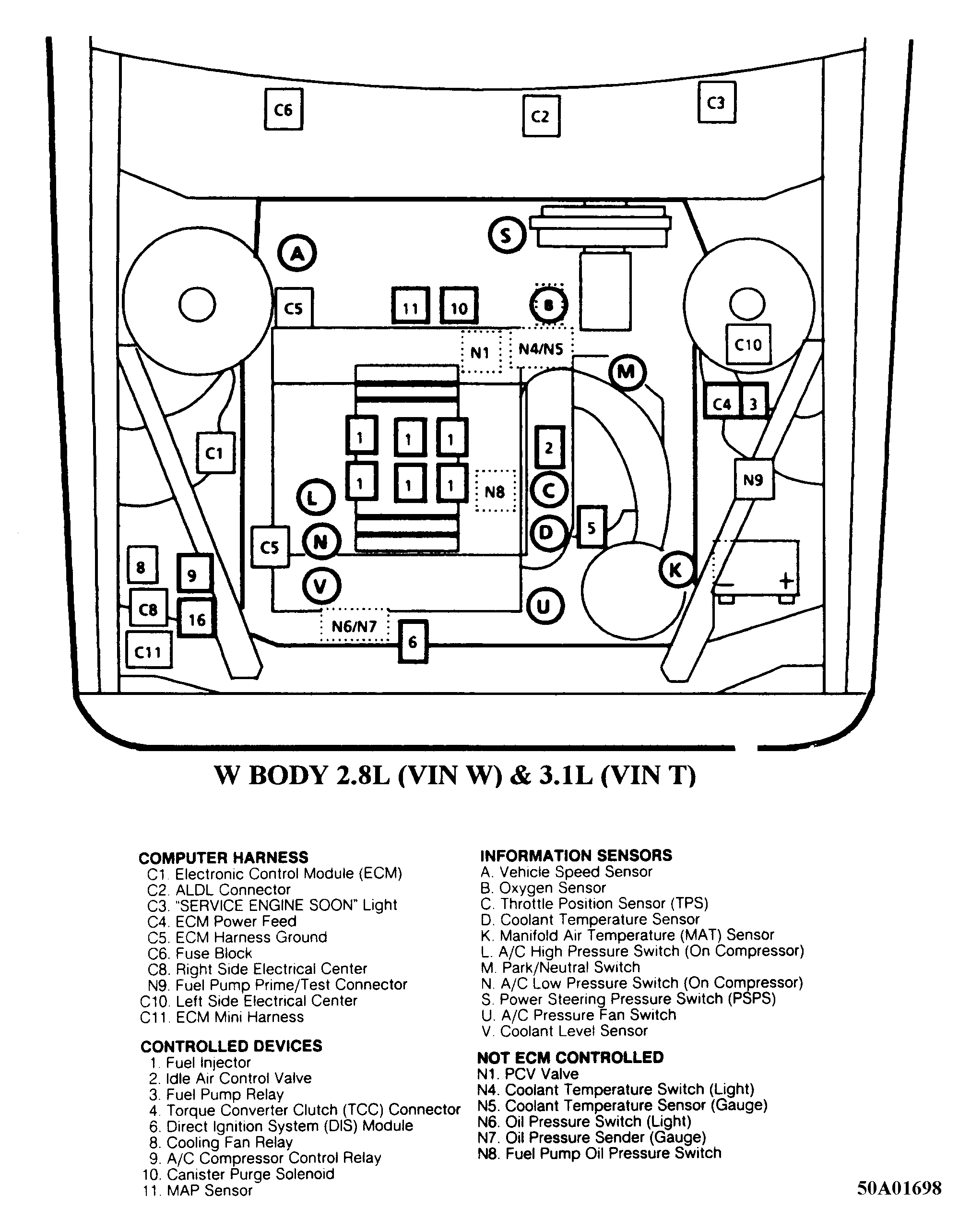

| 1989 2.8L & 3.1L | In engine compartment, on left strut tower. See Figure . | |
| Left Side Electrical Center | In engine compartment, on left strut tower. See Figure . | |
| 1990 2.3L | In engine compartment, on left strut tower. See Figure . | |
| 1990 3.1L (VIN T) | In engine compartment, on left strut tower. See Figure . | |
| 1990 3.1L (VIN V) | In engine compartment, on left strut tower. See Figure . | |

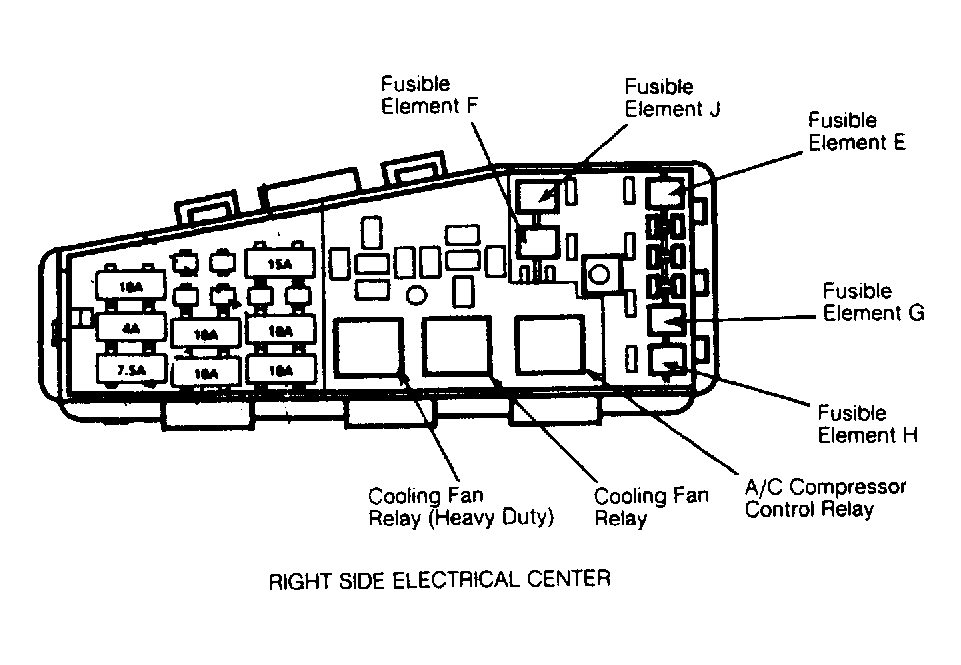

| Right Side Electrical Center | ||
| 1989 2.8L & 3.1L | In engine compartment, on right strut tower. See Figure . | |
| Right Side Electrical Center | In engine compartment, on right strut tower. See Figure . | |
| 1990 2.3L | In engine compartment, on right strut tower. See Figure . | |
| 1990 3.1L (VIN T) | In engine compartment, on right strut tower. See Figure . | |
| 1990 3.1L (VIN V) | In engine compartment, on right strut tower. See Figure . | |
