Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Data Link Connector (DLC) | Below Driver Side Of Instrument Panel, Near Steering Column. See Fig 3 |
| Diagnostic Energy Reserve Module (DERM) | Behind HVAC Control Head. See Fig 3 |
| Electronic Brake Control Module (EBCM) | Upper Passenger Side Front Of Instrument Panel, Above PCM. See Fig 1 |
| Instrument Cluster | Driver Side Of Instrument Panel |

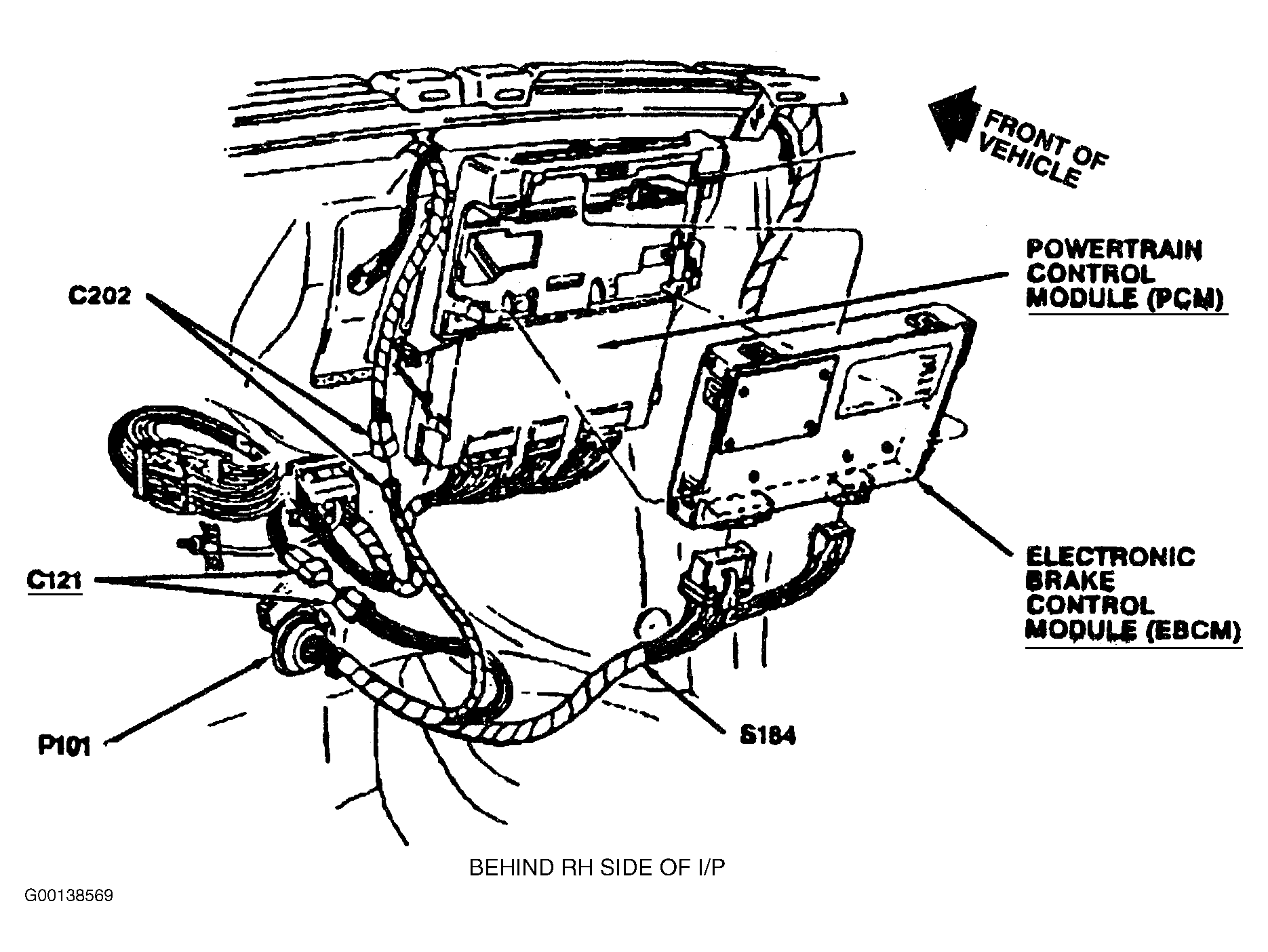

| Powertrain Control Module (PCM) | Behind Passenger Side Of Instrument Panel. See Fig 1 |
| C121 | Instrument Panel Harness, Behind Center Of Instrument Panel Near C210. See Fig 1 |

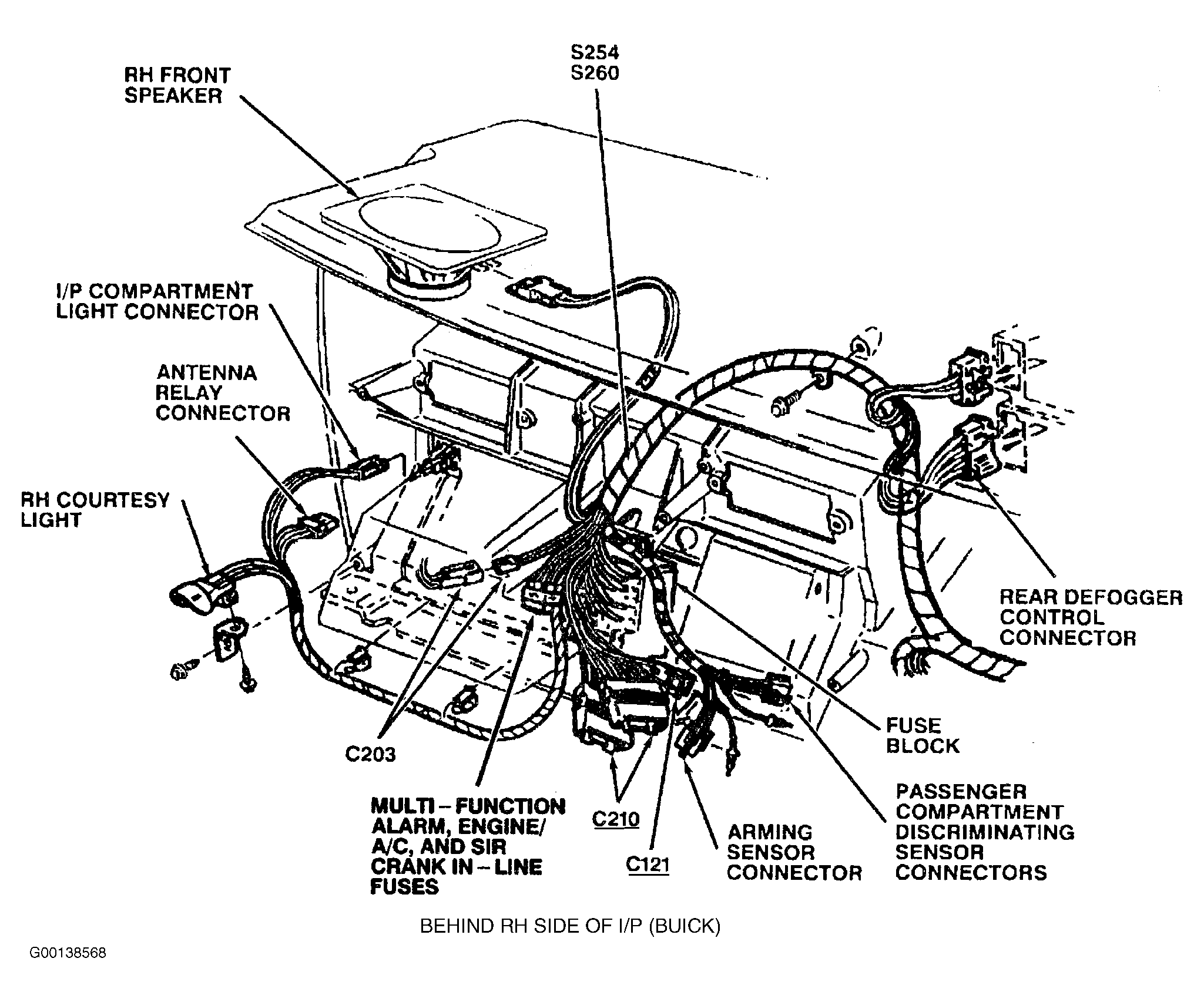

| C210 | Behind Passenger Side Of Instrument Panel, Below PCM. See Fig 2 |

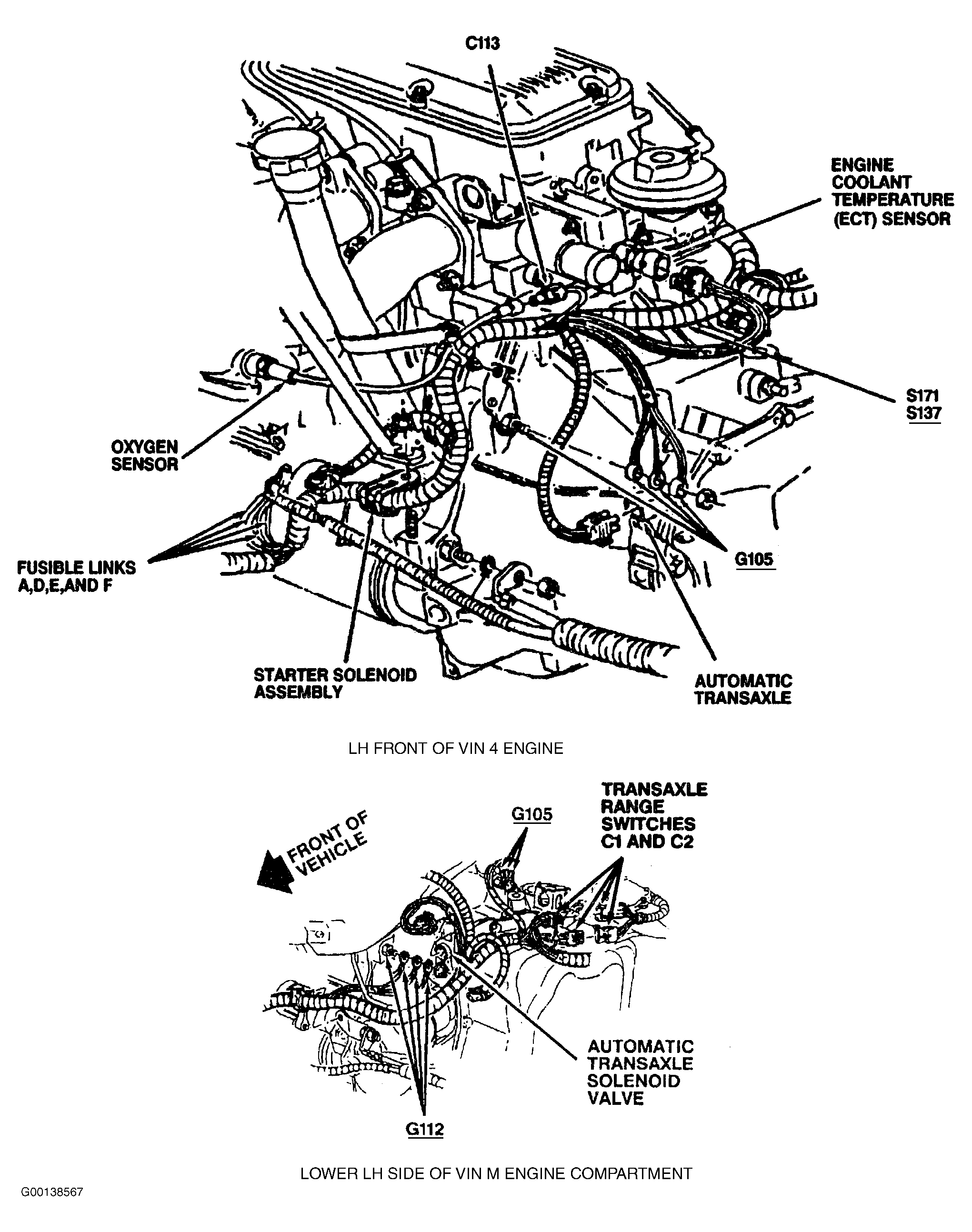

| G105 (L4 VIN 4) | Transaxle Stud, Under Intake Manifold. See Fig 4 |
| G112 (V6 VIN M) | Transaxle Stud, Rear Of Starter Solenoid. See Fig 4 |
| P102 | Front Of Instrument Panel, Passenger Side |
| S137 (L4 VIN 4) | Engine Harness, Top Rear Of Engine. See Fig 4 |

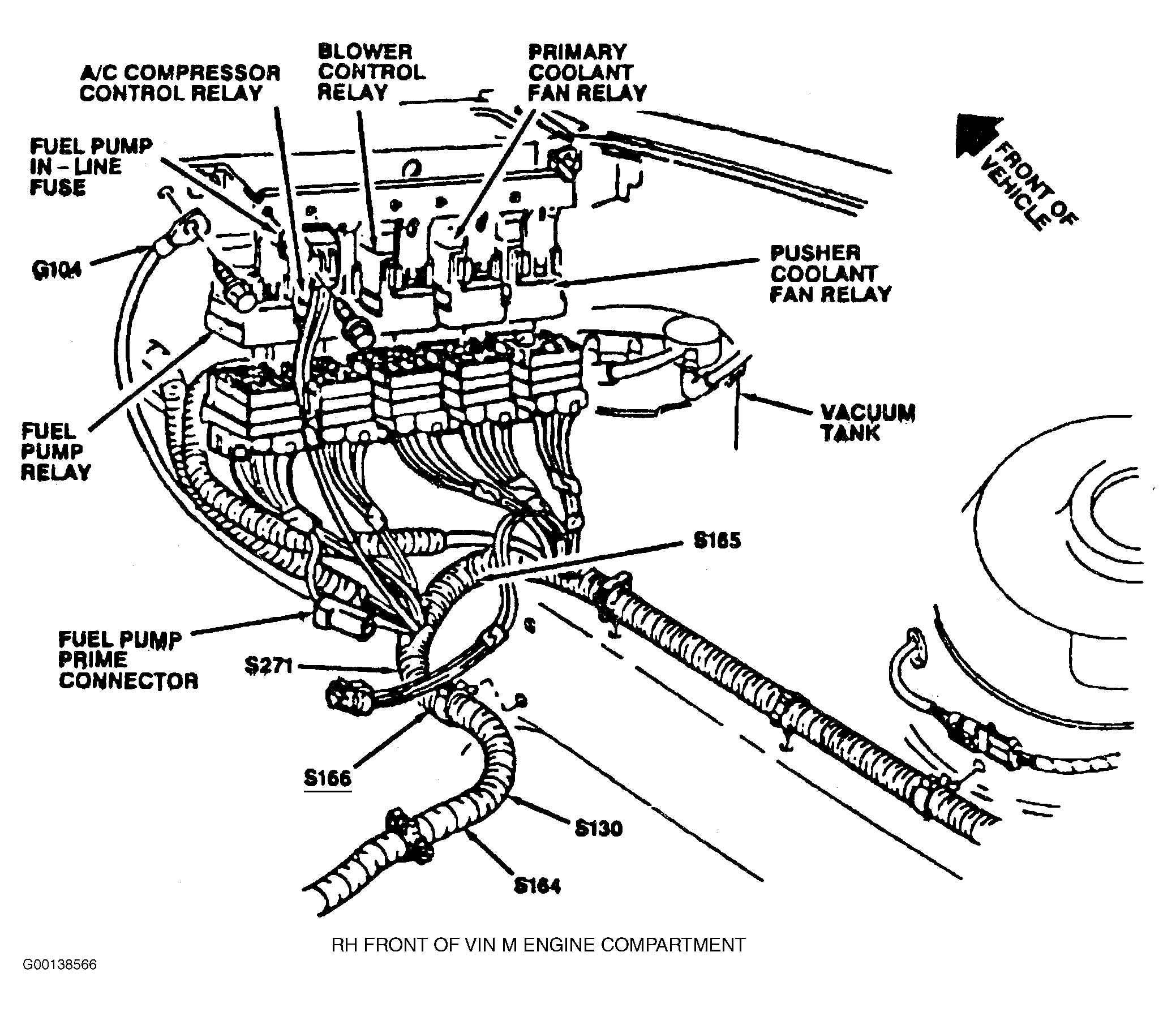

| S166 (V6 VIN M) | Engine Harness, Passenger Side Front Of Engine Compartment. See Fig 5 |

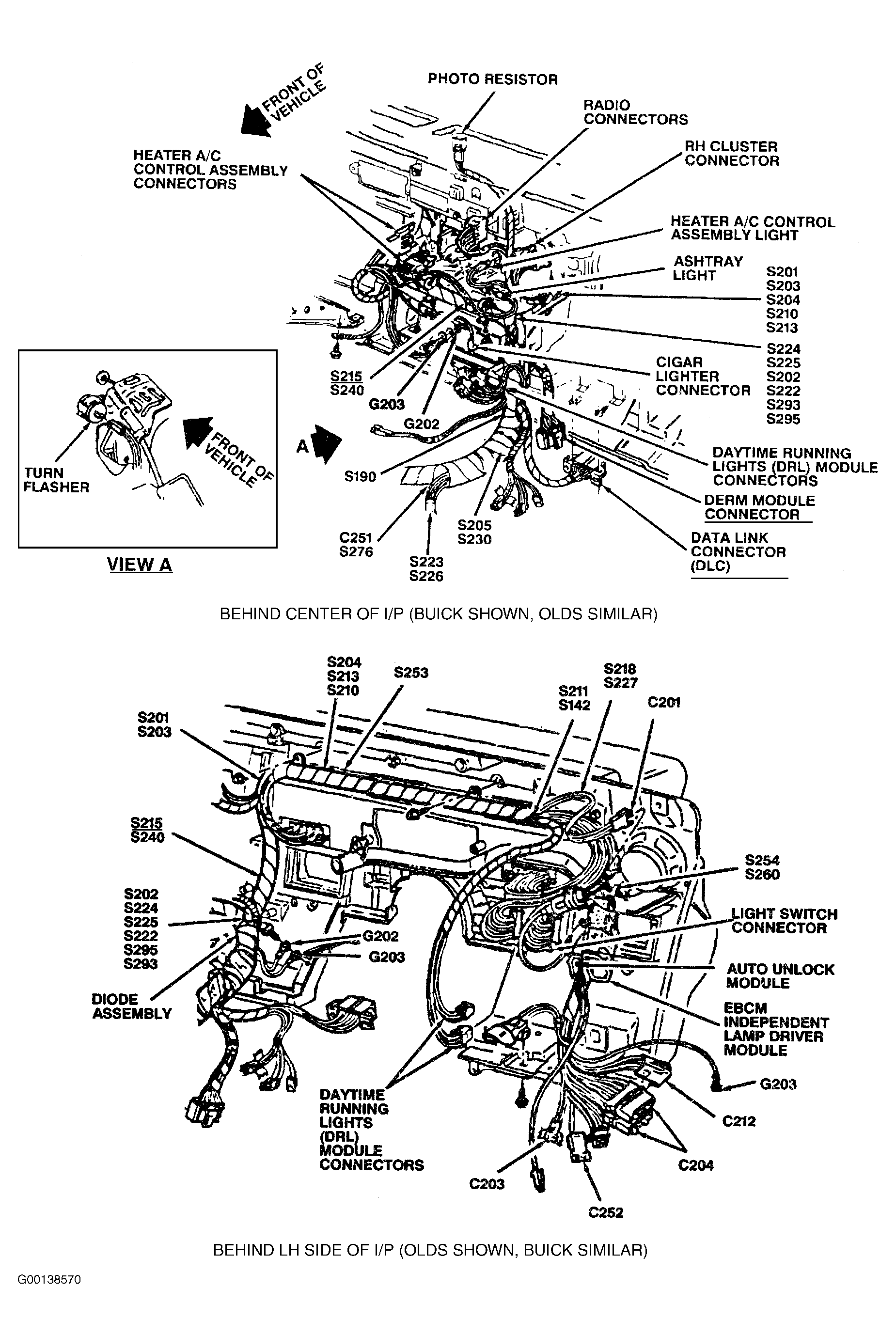

| S215 | Instrument Panel Harness, Behind Center Of Instrument Panel. See Fig 3 |
