Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

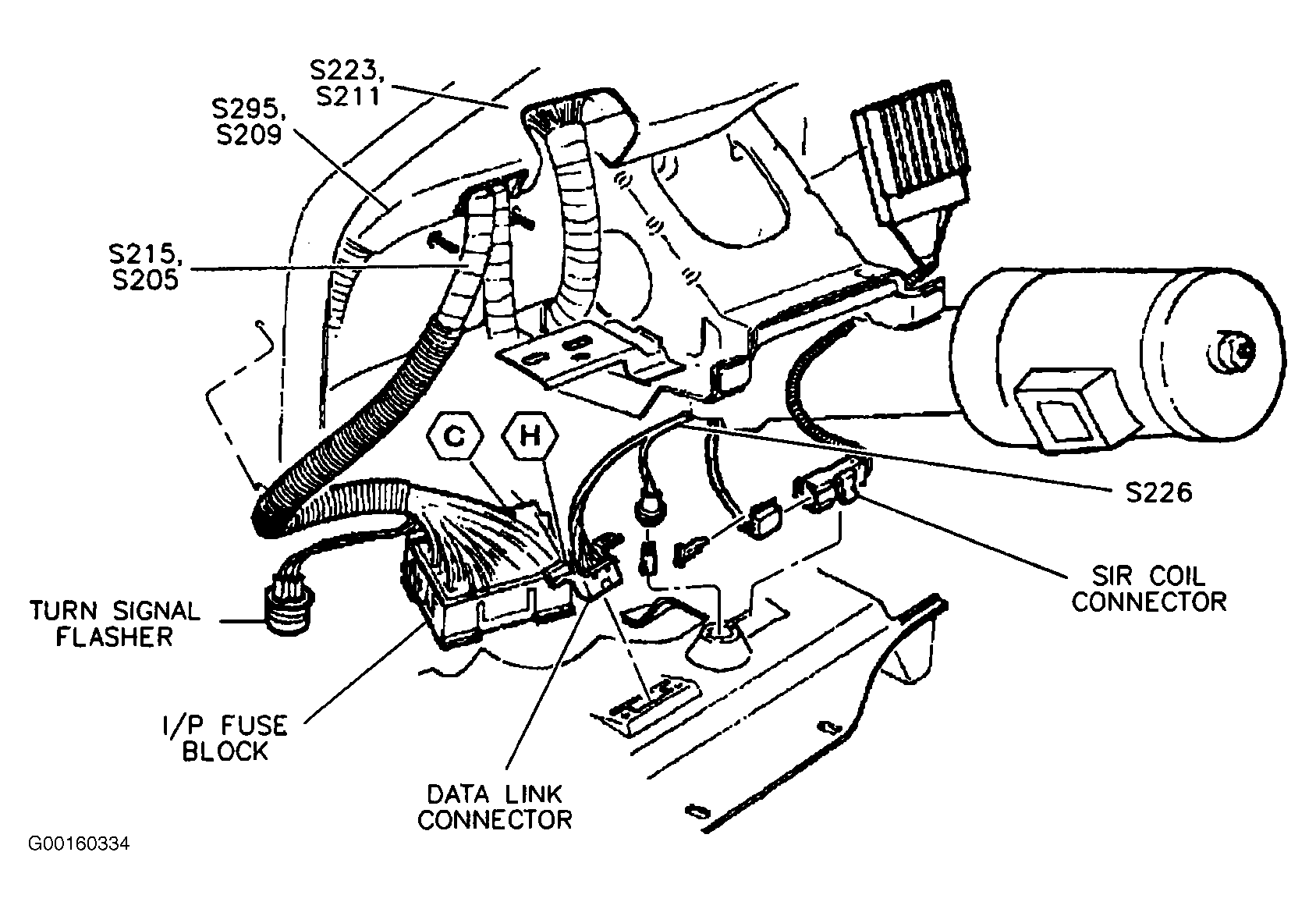

| Data Link Connector (DLC) | Behind Driver Side Of Instrument Panel, Right Of Steering Column. See Fig 1 |

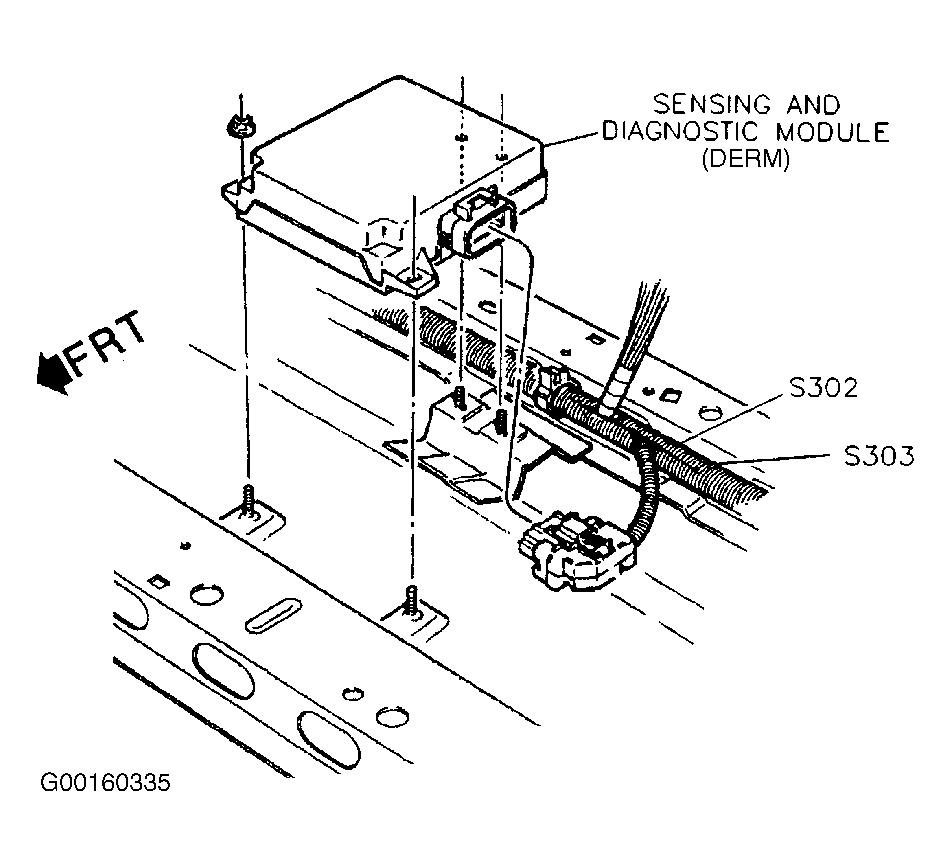

| Diagnostic Energy Reserve Module (DERM) | Below Driver Seat. See Fig 2 |

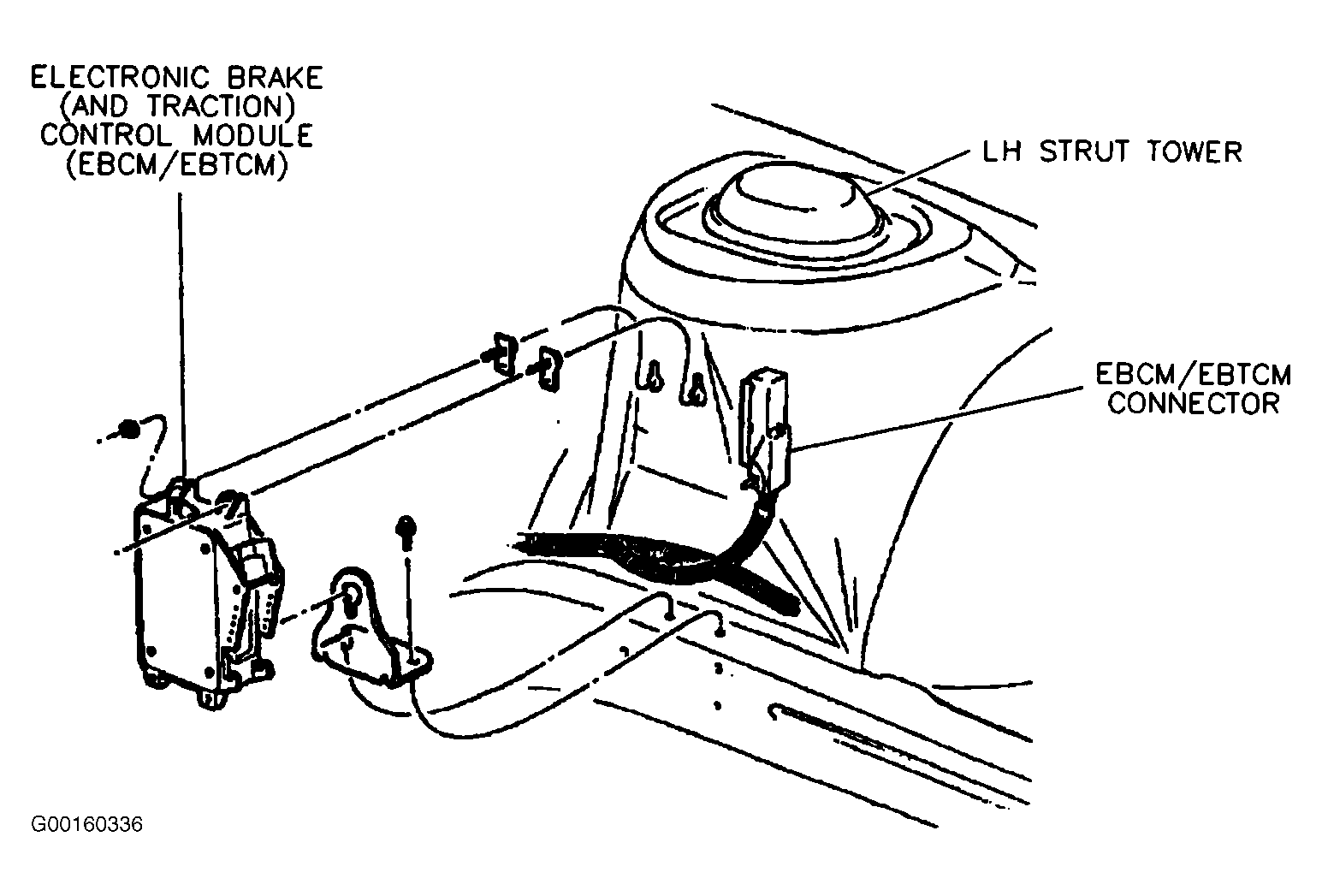

| Electronic Brake & Traction Control Module (EBTCM) | Driver Front Of Engine Compartment, On Strut Tower. See Fig 3 |
| HVAC Programmer | Behind Passenger Side Of Instrument Panel. |

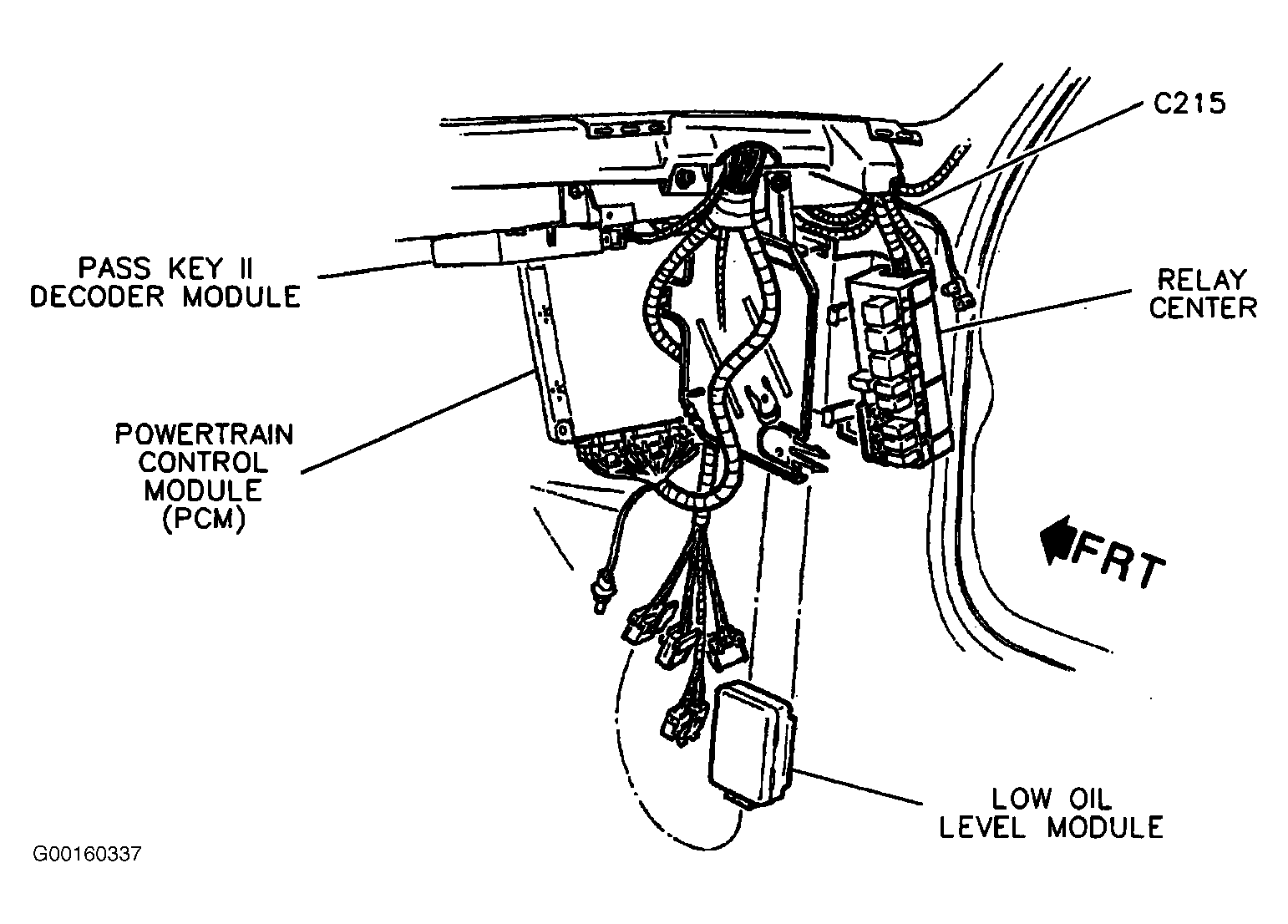

| Powertrain Control Module (PCM) | Behind Passenger Side Of Instrument Panel. See Fig 4 |
| Radio | Center Of Instrument Panel. |

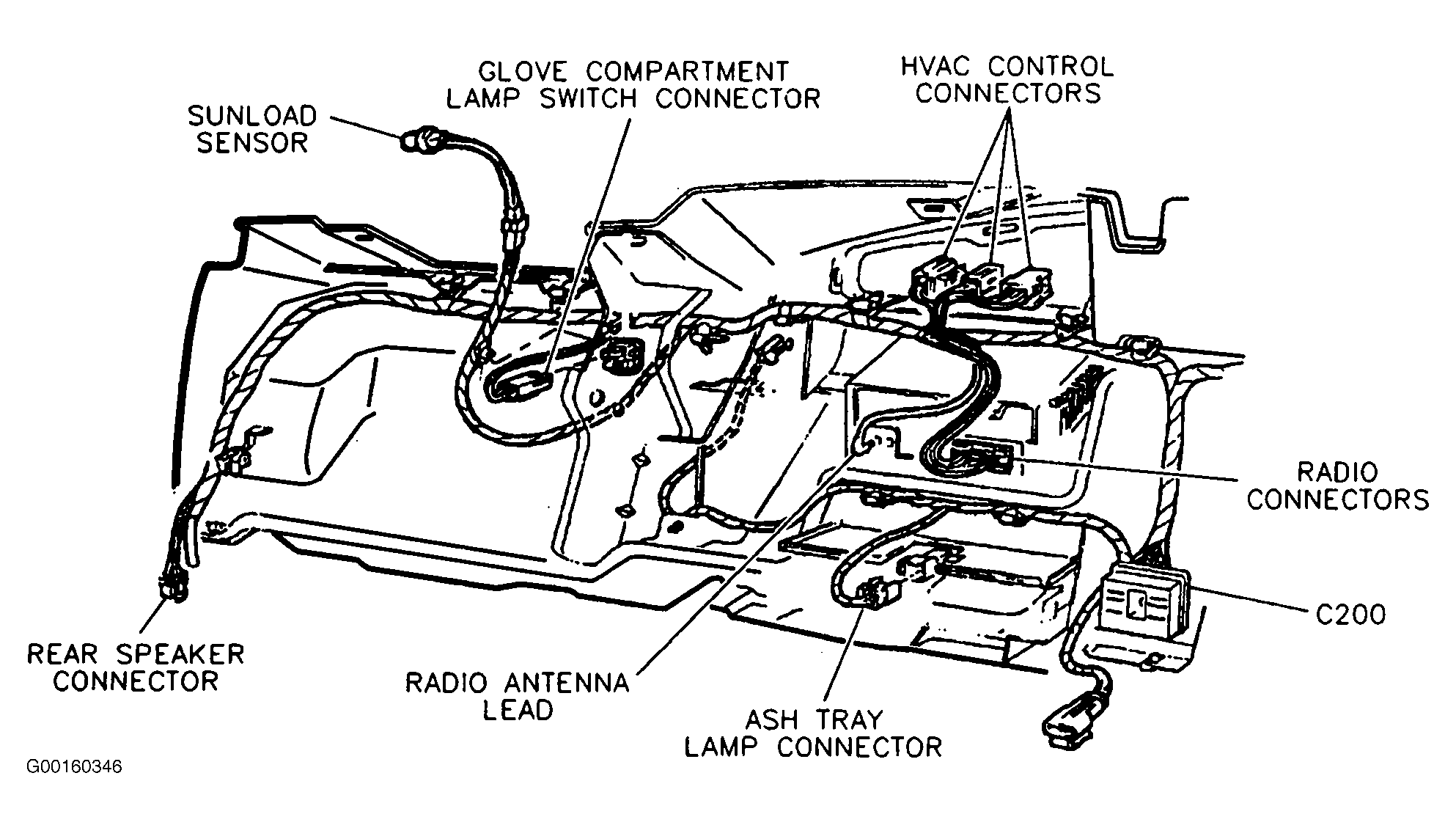

| C200 (116 Terminals) | Behind Center Of Instrument Panel. See Fig 5 |
| S226 | In Body Harness, Near DLC. See Fig 1 |
