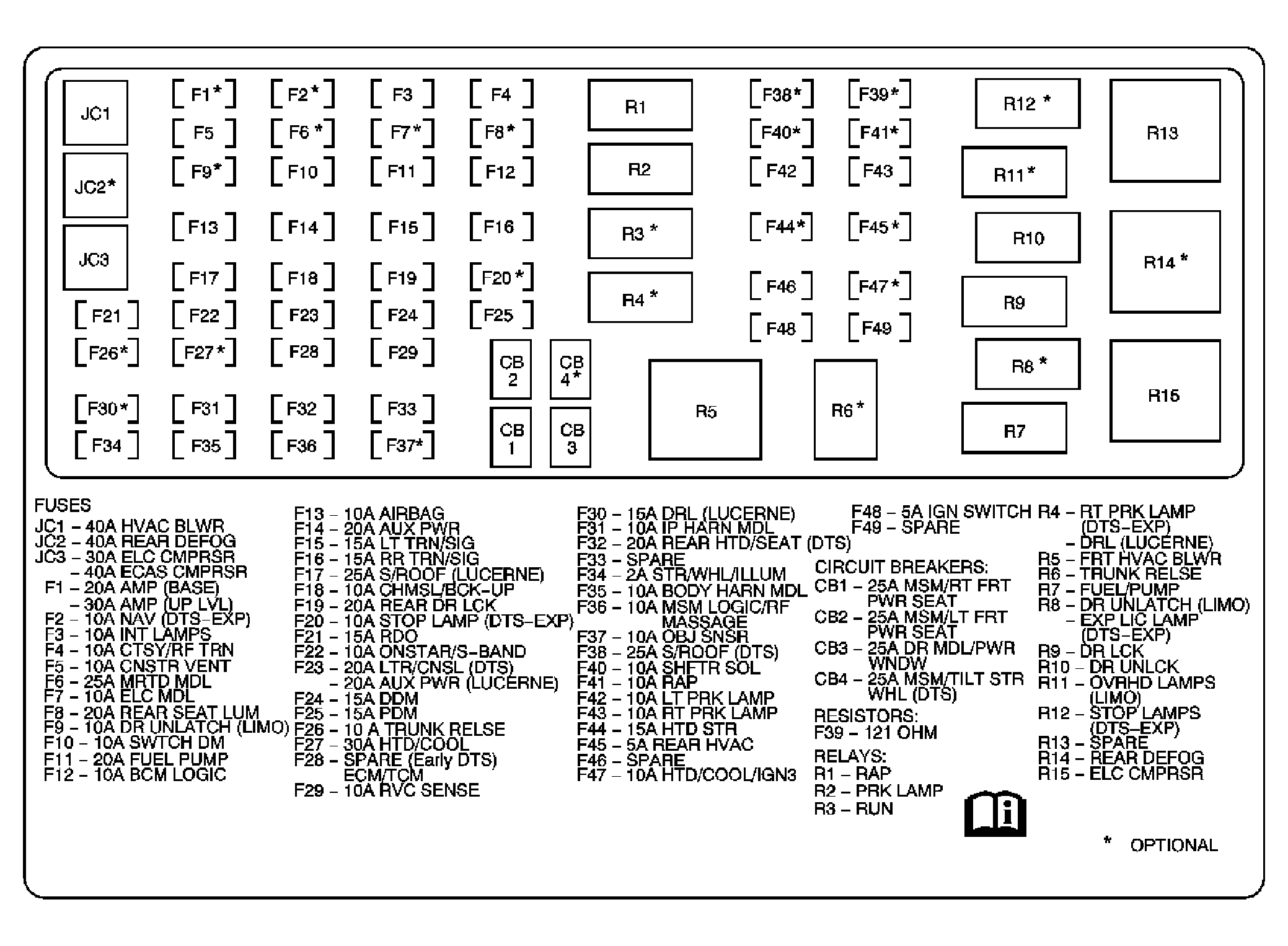

Fuse Block - Rear Label
Fuse Block - Rear Label Usage
| No. | Fuse | Rating | Description |
|---|---|---|---|
| JC1 | HVAC BLWR Fuse | 40A | FRT HVAC BLWR Relay |
| JC2 | REAR DEFOG Fuse | 40A | REAR DEFOG Relay |
| JC3 | ELC CMPRSR Fuse | 30A | ELC COMPRSR Relay |
| F1 | AMP Fuse | 20A (BASE) 30A (UPLVL) | Amplifier |
| F2 | - | - | Not Used |
| F3 | INT LAMPS Fuse | 10A | Body Control Module (BCM) |
| F4 | CTSY/RF TRN Fuse | 10A | Body Control Module (BCM) |
| F5 | CNSTR VENT Fuse | 10A | Evaporative Emissions (EVAP) Canister Vent Solenoid Valve |
| F6 | MRTD MDL Fuse | 25A | Electronic Suspension Control (ESC) Module (F55) |
| F7 | ELC MDL Fuse | 10A | Electronic Suspension Control (ESC) Module (FE1), Automatic Level Control (ALC) Compressor (w/FE1, F55) |
| F8-F9 | - | - | Not Used |
| F10 | SWTCH DM Fuse | 10A | Body Control Module (BCM) |
| F11 | FUEL PUMP Fuse | 20A | FUEL/PUMP Relay |
| F12 | BCM LOGIC Fuse | 10A | Body Control Module (BCM) |
| F13 | AIRBAG Fuse | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| F14 | AUX PWR Fuse | 20A | Auxiliary Power Outlet - Front |
| F15 | LT TRN/SIG Fuse | 15A | Body Control Module (BCM) |
| F16 | RR TRN/SIG Fuse | 15A | Body Control Module (BCM) |
| F17 | S/ROOF Fuse | 25A | Sunroof Control Module (CF5) |
| F18 | CHMSL/BCK-UP Fuse | 10A | Body Control Module (BCM) |
| F19 | REAR DR LCK Fuse | 20A | DR LCK Relay, DR UNLCK Relay |
| F20 | - | - | Not Used |
| F21 | RDO Fuse | 15A | Radio |
| F22 | ONSTAR/S-BAND | 10A | Vehicle Communication Interface Module (UE1), Digital Radio Receiver (U2K) |
| F23 | AUX PWR Fuse | 15A | Cigar Lighter, Auxiliary Power Outlet - Console |
| F24 | DDM Fuse | 15A | Driver Door Module (DDM) |
| F25 | PDM Fuse | 15A | Front Passenger Door Module (FPDM) |
| F26 | TRUNK RELSE Fuse | 10A | Rear Compartment Lid Latch |
| F27 | HTD/COOL Fuse | 30A | Climate Control Seat Module - Front (KB6) |
| F28 | ECM/TCM Fuse | 15A | Engine Control Module (ECM) (LD8), Transmission Control Module (TCM) (LD8), Powertrain Control Module (PCM) (L26) |
| F29 | RVC SENSE Fuse | 10A | Body Control Module (BCM) (CE1) |
| F30 | DRL Fuse | 15A | Headlamp Assembly - RF |
| F31 | I/P HARN MDL Fuse | 10A | Theft Deterrent Module (TDM), Data Link Connector (DLC), Instrument Panel Cluster (IPC), HVAC Control Module |
| F32 | - | - | Not Used |
| F33 | SPARE Fuse | - | Spare Fuse |
| F34 | STR/WHL/ILLUM Fuse | 2A | Steering Wheel Control Switch - Left, Steering Wheel Control Switch - Right |
| F35 | BODY HARN MDL Fuse | 10A | Garage Door Opener Transmitter, Inside Rearview Mirror (TQ5), Remote Control Door Lock Receiver (RCDLR) |
| F36 | MSM LOGIC/RF MASSAGE Fuse | 10A | Memory Seat Module (MSM) (A45) |
| F37 | OBJ SNSR Fuse | 10A | Object Alarm Module (UD7) |
| F38 | - | - | Not Used |
| F40 | SHFTR SOL Fuse | 10A | Reverse Lockout Solenoid (A51), Park Switch (A51) |
| F41 | RAP Fuse | 10A | Inside Rearview Mirror, Outside Moisture Sensor (CE1), Sunroof Control Module |
| F42 | LT PRK LAMP Fuse | 10A | Tail Lamp Assembly - Left, Headlamp Assembly - LF, Tail Lamp Assembly - Left Auxiliary |
| F43 | RT PRK LAMP Fuse | 10A | License Lamps, Tail Lamp Assembly - Right, Headlamp Assembly - RF, Tail Lamp Assembly - Right Auxiliary |
| F44-F45 | - | - | Not Used |
| F46 | SPARE Fuse | - | Spare Fuse |
| F47 | HTD/COOL/IGN3 Fuse | 10A | Climate Control Seat Module - Front (KB6), Windshield Washer Solvent Heater (XA7), Reverse Lockout Solenoid (A51) |
| F48 | IGN SWTCH Fuse | 5A | Ignition Switch |
| F49 | SPARE Fuse | - | Spare Fuse |
| CB1 | MSM/RT FRT PWR SEAT Circuit Breaker | 25A | Seat Adjuster Switch - Passenger, Lumbar Adjuster Switch - Passenger |
| CB2 | MSM/LT FRT PWR SEAT Circuit Breaker | 25A | Seat Adjuster Switch - Driver, Memory Seat Module (MSM) (A45) |
| CB3 | DR MDL/PWR WNDW Circuit Breaker | 25A | Driver Door Module (DDM), Front Passenger Door Module (FPDM), Window Switch - Left Rear Door, Window Switch - Right Rear Door |
| CB4 | - | - | Not Used |
| F39 | 121 OHM Resistor | - | Electronic Suspension Control (ESC) Module |
| R1 | RAP Relay | - | S/ROOF, SHFTR SOL, RAP Fuses |
| R2 | PRK LAMP Relay | - | LT PRK LAMP, RT PRK LAMP Fuses |
| R3 | RUN Relay | - | HTD/COOL/IGN3 Fuse |
| R4 | DRL Relay | - | DRL Fuse |
| R5 | FRT HVAC BLWR Relay | - | HVAC Control Module, Blower Motor, Blower Motor Control Module |
| R6 | TRUNK RELSE Relay | - | TRUNK RELSE Fuse |
| R7 | FUEL/PUMP Relay | - | Engine Control Module (ECM) (LD8) Powertrain Control Module (L26), Fuel Pump and Sender Assembly |
| R8 | - | - | Not Used |
| R9 | DR LCK Relay | - | Body Control Module (BCM), Door Latch Assembly - LR, Door Latch Assembly - RR |
| R10 | DR UNLCK Relay | - | Body Control Module (BCM), Door Latch Assembly - LR, Door Latch Assembly - RR |
| R11-R12 | - | - | Not Used |
| R13 | SPARE Relay | - | Spare Relay |
| R14 | REAR DEFOG Relay | - | HVAC Control Module, Rear Window Defogger |
| R15 | ELC COMPRSR Relay | - | Electronic Suspension Control (ESC) Module |
