Ground Views

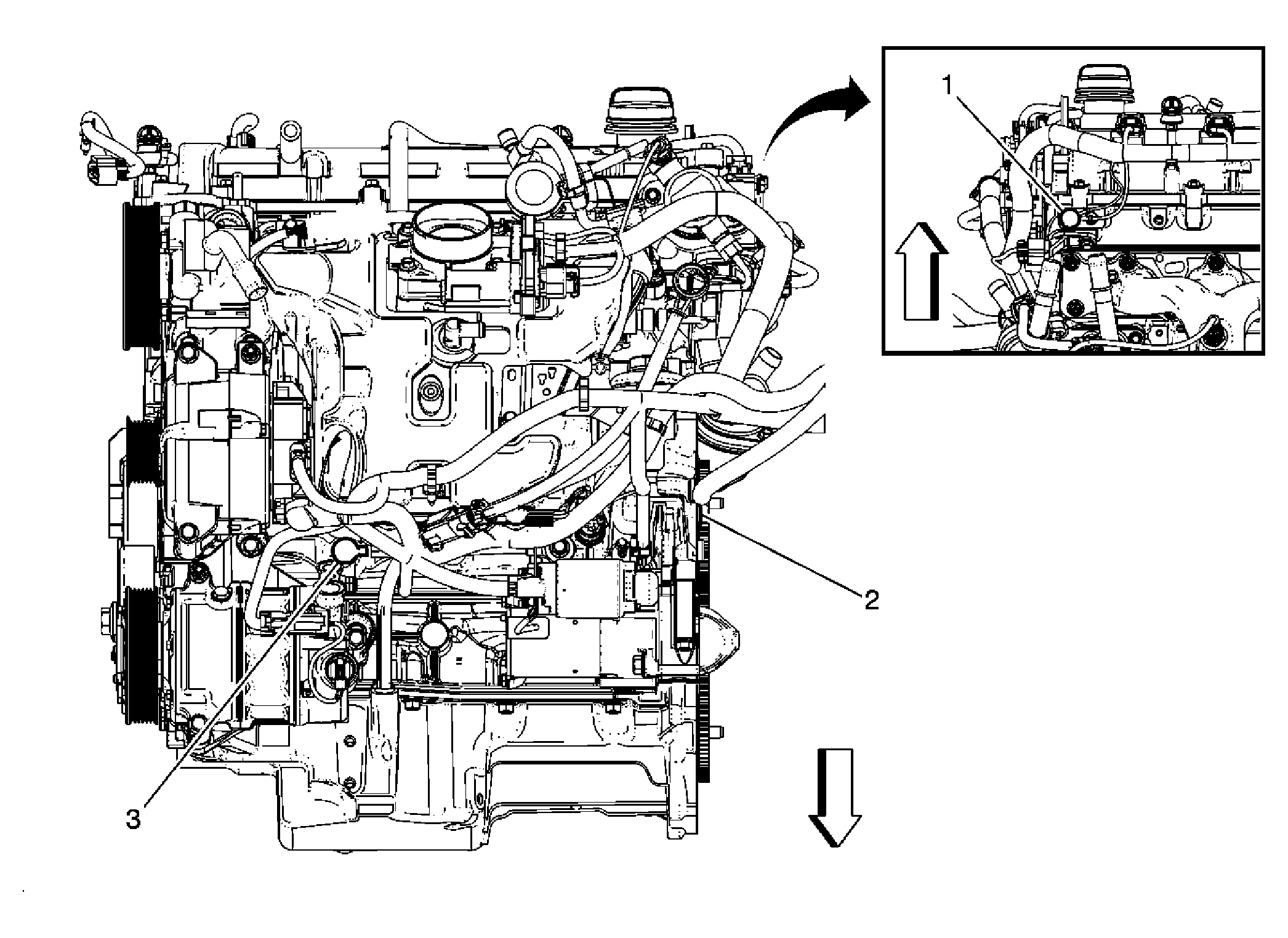

Fig 1: G100, G120, and G121 (LAF)
GM2322262Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G121
2 G100
3 G120

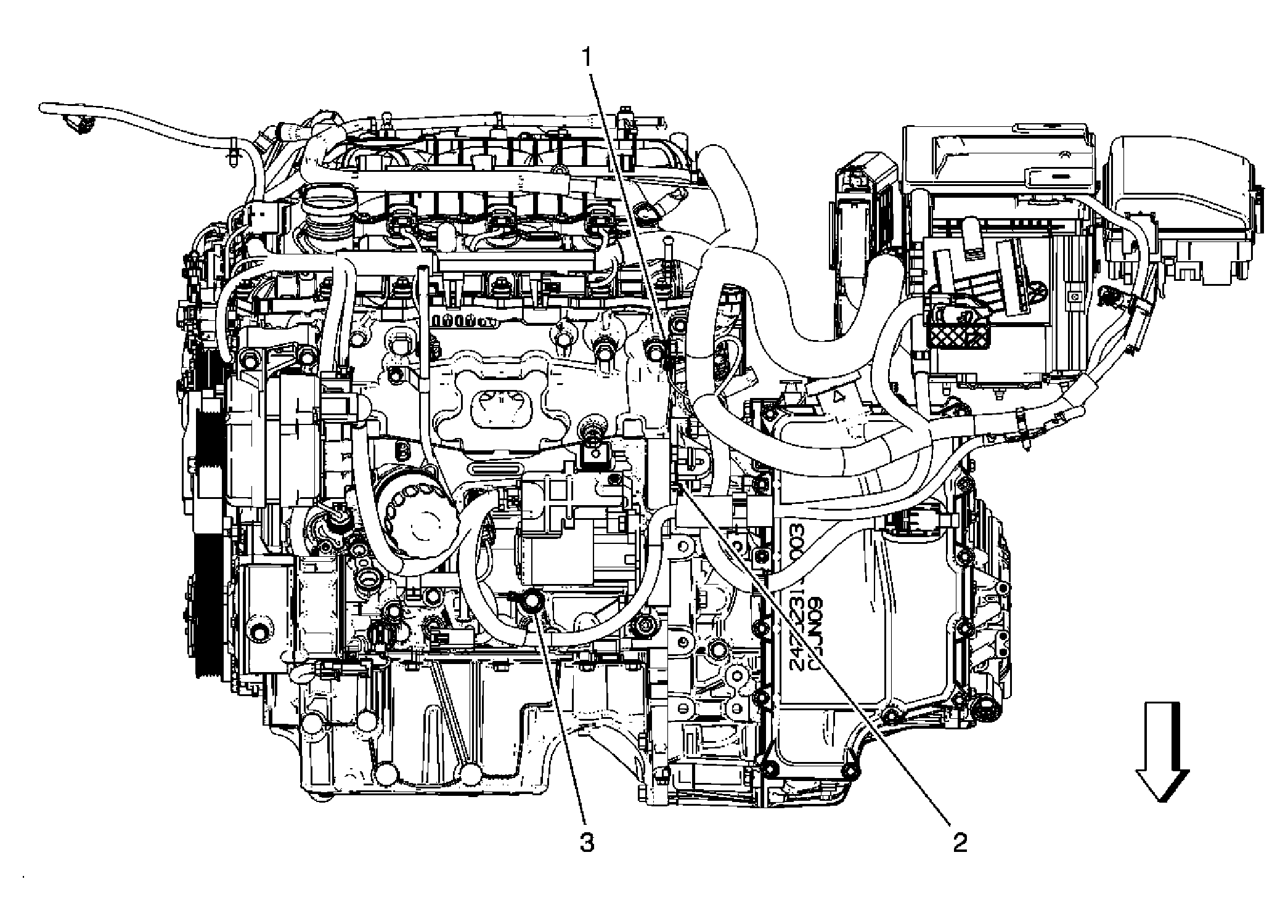

Fig 2: G100, G120, and G123 (LF1 or LLT)
GM2322263Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G123
2 G100
3 G120

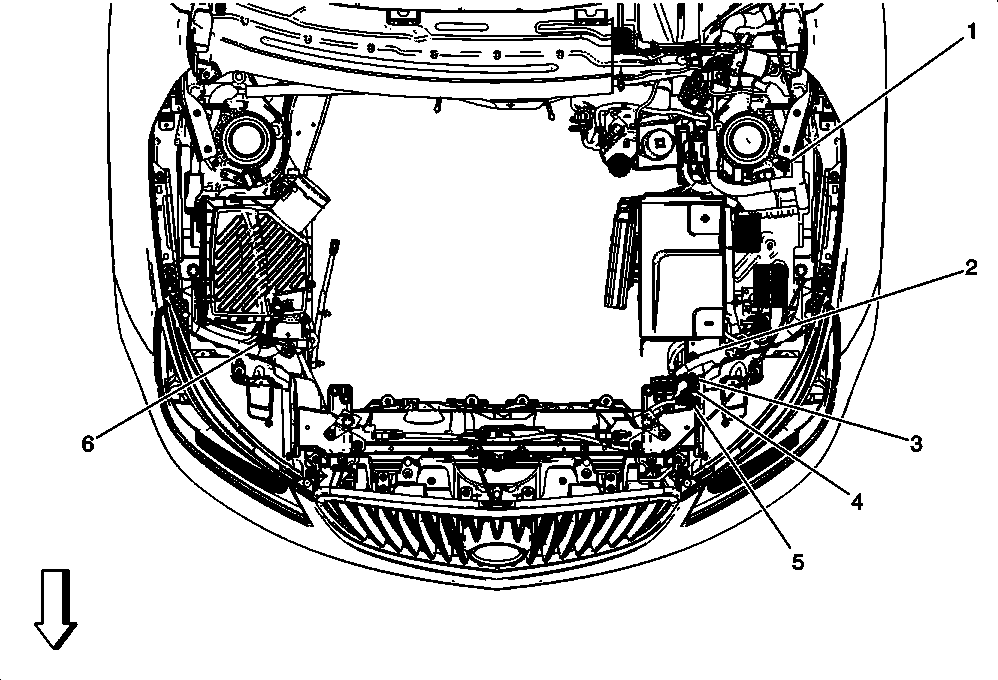

Fig 3: G101, G102, G103, G106, G109, and G110
GM2320776Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G109
2 G103
3 G110
4 G106
5 G101
6 G102

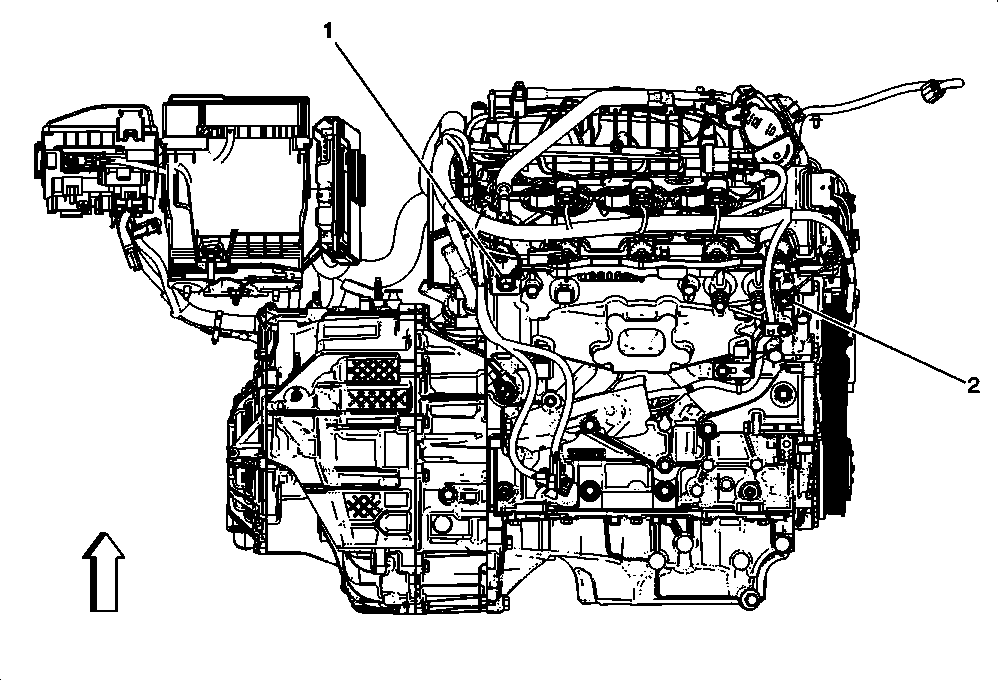

Fig 4: G121 and G122 (LF1 or LLT)
GM2322264Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G122
2 G121

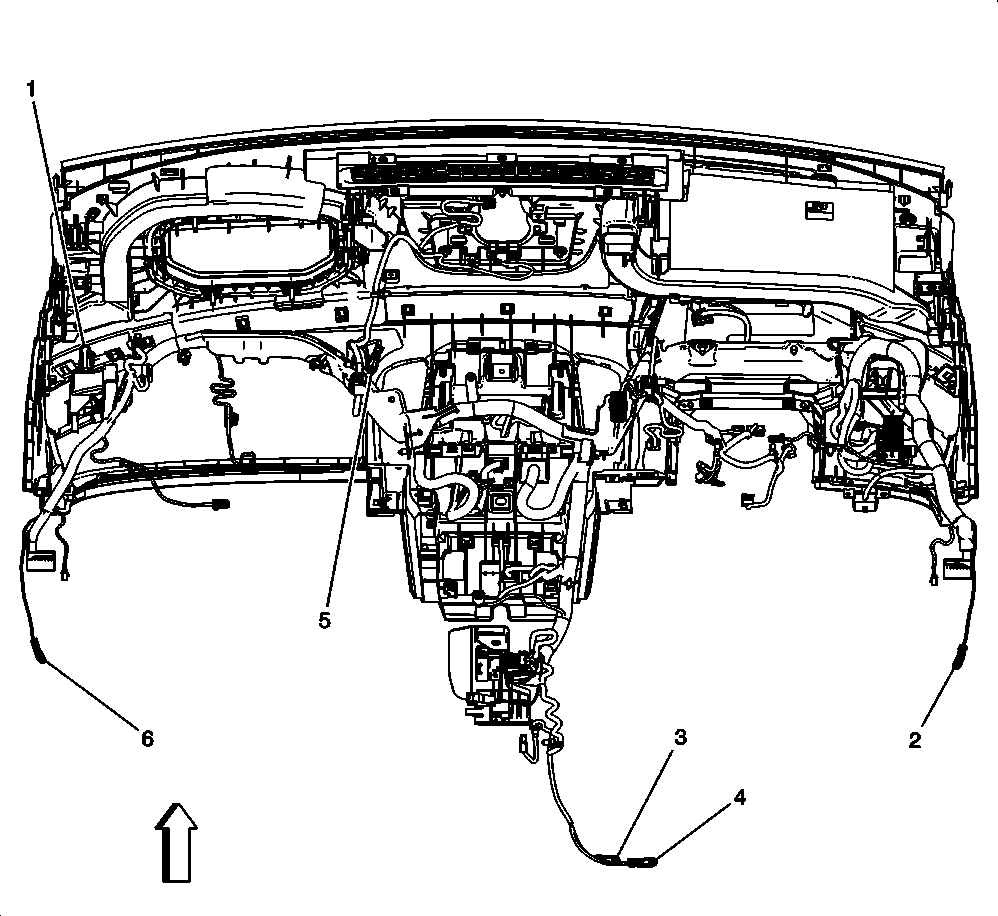

Fig 5: G201, G202, G203, G204, G303, and G307 (Rear of I/P View)
GM2298946Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G204
2 G202
3 G303
4 G307
5 G201
6 G203

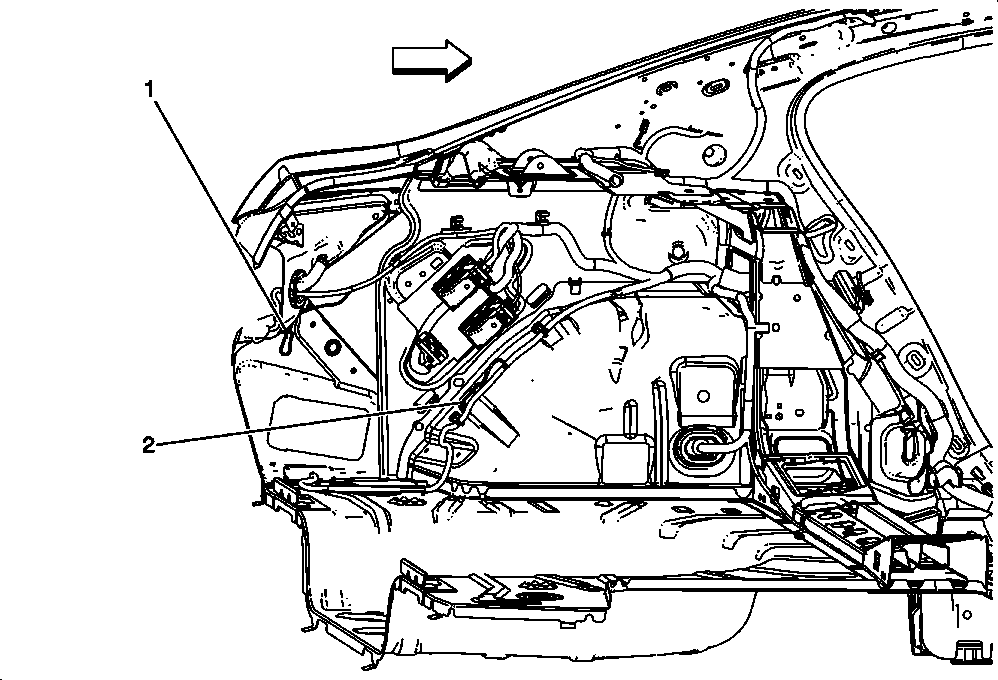

Fig 6: G401 and G403
GM2300728Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G403
2 G401

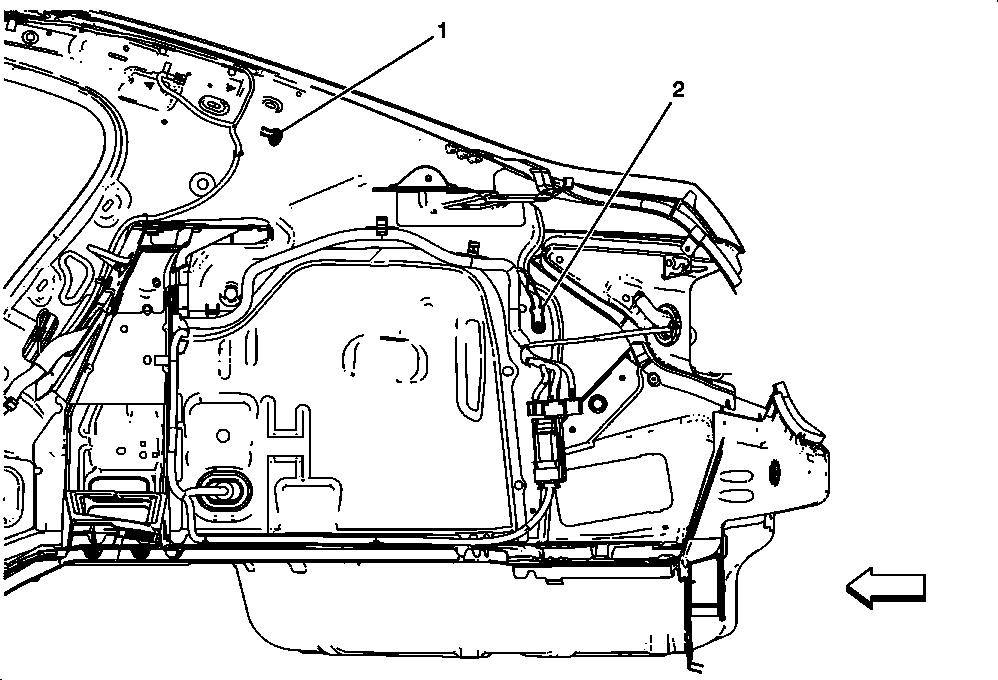

Fig 7: G404 and G405
GM2300733Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G404
2 G405

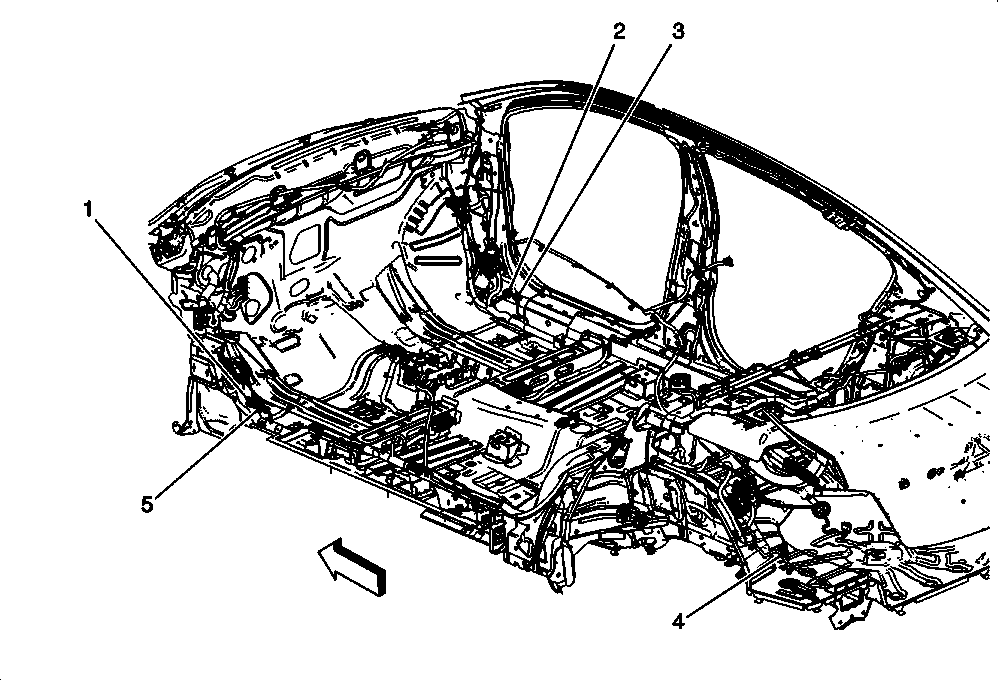

Fig 8: G202, G203, G302, G305, and G401
GM2321438Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G202
2 G305
3 G203
4 G401
5 G302
