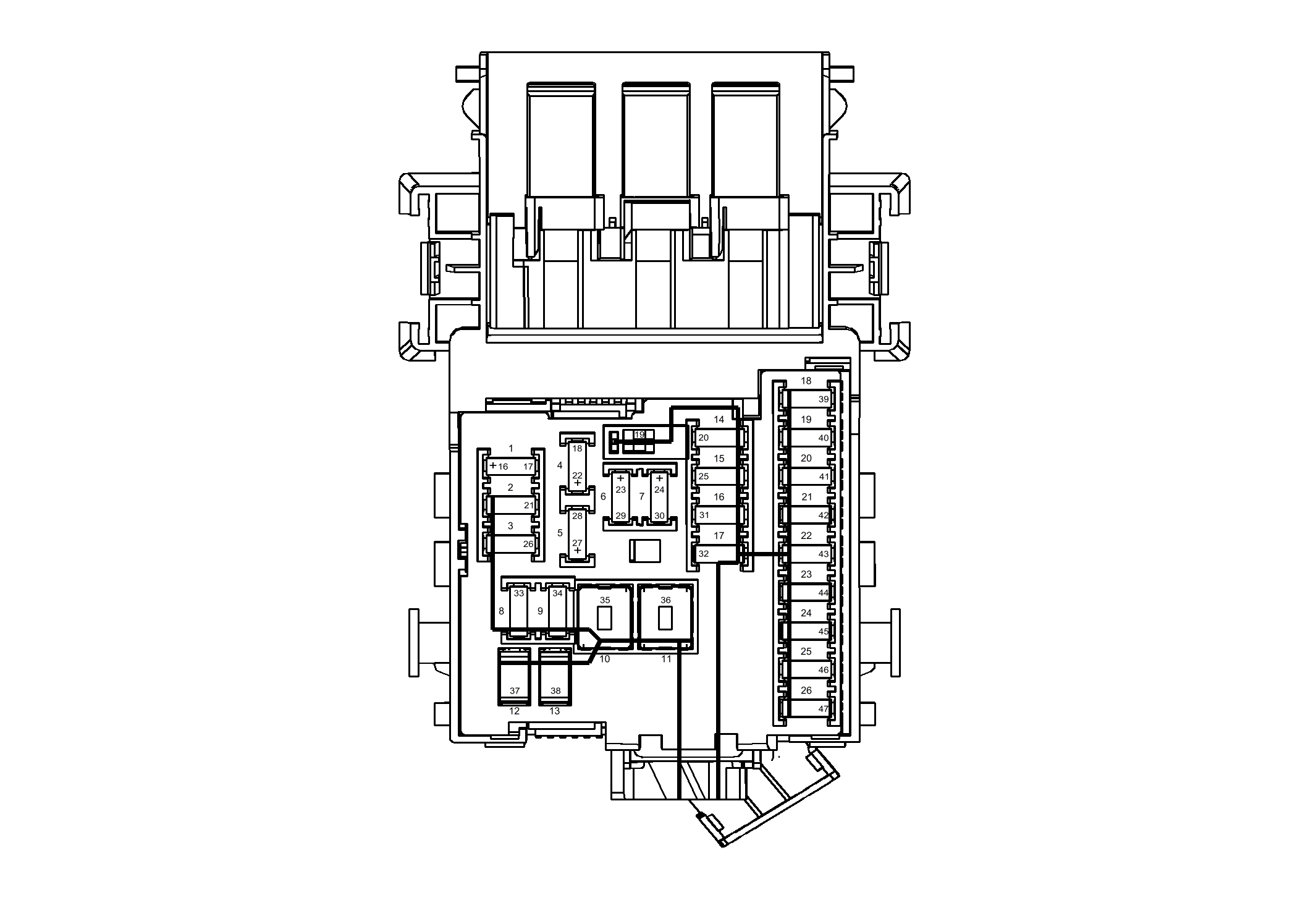

X51A Fuse Block - Instrument Panel Top View Fuses
ERROR - table Title is missing for titlesource=author-entry
| TIP: Instrument Panel Fuse Blocks in vehicles built between 18-May-2010 and 29-June-2010 may have mixed up fuse numbers on the block for fuses 15, 16, and 17. The numbering in the above graphic is correct for all model year 2011 vehicles and should be used when trying to find the correct position of fuses 15, 16, or 17. |
X51A Fuse Block - Instrument Panel Fuses Usage
| No. | Device Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| 1 | 1 | F1DA Fuse | 10A | K19 Suspension Control Module (F45) |
| 2 | 2 | F2DA Fuse | 20A | A3L Sunshade - Left, A3R Sunshade - Right, E5AN Stop/Turn Signal Lamp - Right, E27 Instrument Panel Compartment Lamp, E37D Dome/Reading Lamps - Overhead Console, E37R Dome/Reading Lamps - Rear, K9 Body Control Module |
| 3 | 3 | F3DA Fuse | 25A | E2LF Side Marker Lamp - Left Front, E4N Park/Turn Signal Lamp - Left (T4A), E4P Park/Turn Signal Lamp - Right (T4A), E4RF Turn Signal Lamp - Right Front, E4Z Turn Signal Repeater Lamp - Right, E5AK Tail Lamp - Left Outer, E5G Tail Lamp - Left Inner, K9 Body Control Module, KR12B Windshield Wiper Relay, X80G Accessory Power Receptacle - Instrument Panel |
| 4 | 4 | F4DA Fuse | 20A | A11 Radio |
| 5 | 5 | F5DA Fuse | 10A | A22 Radio Controls, P17 Info Display Module, S56 Radio Multifunction Switch (KRJ) |
| 6 | 6 | F6DA Fuse | 20A | X80G Accessory Power Receptacle - Instrument Panel |
| 7 | 7 | F7DA Fuse | 20A | X80H Accessory Power Receptacle - Center Console |
| 8 | 8 | F8DA Fuse | 30A | E4G Headlamp - Left Low Beam (T4A), E4J Park Lamp - Left Front (T4F), K9 Body Control Module |
| 9 | 9 | F9DA Fuse | 30A | E4H Headlamp - Right Low Beam (T4A), E4K Park Lamp - Right Front (T4F), K9 Body Control Module |
| 10 | 10 | F10DA Fuse | 30A | A23D Door Latch Assembly - Driver, A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger, A23RR Door Latch Assembly - Right Rear, K9 Body Control Module, M97 Fuel Door Lock Actuator |
| 11 | 11 | F11DA Fuse | 40A | K8 Blower Control Module |
| 12 | 12 | F12DA Cicuit Breaker | 25A | S64P Seat Adjuster Switch - Passenger |
| 13 | 13 | F13DA Circuit Breaker | 25A | S64D Seat Adjuster Switch - Driver |
| 14 | 14 | F14DA Fuse | 7.5A | X84 Data Link Connector |
| 15 | 15 | F15DA Fuse | 10A | K36 Inflatable Restraint Sensing and Diagnostic Module |
| 16 | 16 | F16DA Fuse | 10A | KR95B Rear Compartment Lid Unlatch Relay |
| 17 | 17 | F17DA Fuse | 10A | A26 HVAC Controls, K33 HVAC Control Module |
| 18 | 18 | F18DA Fuse | - | (Diagnostic Provision) |
| 19 | 19 | F19DA Fuse | - | Not Used |
| 20 | 20 | F20DA Fuse | 5A | K85 Passenger Presence Detection Module |
| 21 | 21 | F21DA Fuse | 10A | P16 Instrument Cluster |
| 22 | 22 | F22DA Fuse | 2A | S39 Ignition Switch |
| 23 | 23 | F23DA Fuse | 20A | B10B Ambient Light/Sunload Sensor, E6 Center High Mounted Stop Lamp, E7L License Plate Lamp - Left, E7R License Plate Lamp - Right, E8D Door Courtesy Lamp - Driver, E8J Instrument Panel Courtesy Lamp - Left, E8K Instrument Panel Courtesy Lamp - Right, E8P Door Courtesy Lamp - Passenger, E37D Dome/Reading Lamps -- Overhead Console, E37R Dome/Reading Lamps - Rear, E55D Door Compartment Flood Lamp - Driver, E55P Door Compartment Flood Lamp - Passenger, K9 Body Control Module, KR11 Windshield Washer Pump Relay, KR95B Rear Compartment Lid Unlatch Relay, S52 Outside Rearview Mirror Switch, S72 Sunroof Switch (CF5), S79D Window Switch - Driver, S79P Window Switch - Passenger, S88 Sunroof Tilt Switch (CF5) |
| 24 | 24 | F24DA Fuse | 20A | E2RF Side Marker Lamp - Right Front, E4LF Turn Signal Lamp - Left Front, E4N Park/Turn Signal Lamp - Left (T4A), E4P Park/Turn Signal Lamp - Right (T4A), E4Y Turn Signal Repeater Lamp - Left, E5AL Tail Lamp - Right Outer, E5H Tail Lamp - Right Inner, E8S Rear Compartment Courtesy Lamp, K9 Body Control Module, K33 HVAC Control Module, KR76 Retained Accessory Power Relay, M93 Key Capture Solenoid Actuator, P2 Transmission Shift Lever Position Indicator (MDK, MH8, MHH or MHK), S2 Transmission Manual Shift Switch (MDK, MH8, MHH or MHK), S30 Headlamp Switch, S48C Multifunction Switch 1 - Instrument Panel, S48D Multifunction Switch 2 - Instrument Panel, S70L Steering Wheel Controls Switch - Left, S70R Steering Wheel Controls Switch - Right, S91 Park Brake Control Switch, S107 Parking Assist On/Off Switch (UD5 or UD7), X81 Accessory Power Receptacle - 110V AC (KI6 or KIU) |
| 25 | 25 | F25DA Fuse | 5A | K73 Telematics Communication Interface Control Module |
| 26 | 26 | F26DA Fuse | - | Not Used |
