Electrical Component Locator: Grounds
GROUNDS
| Component | Component Location |
|---|---|
| G100 | Right Front Of Engine Compartment. See Figure . |
| G101 | Left Front Of Engine Compartment. See Figure . |

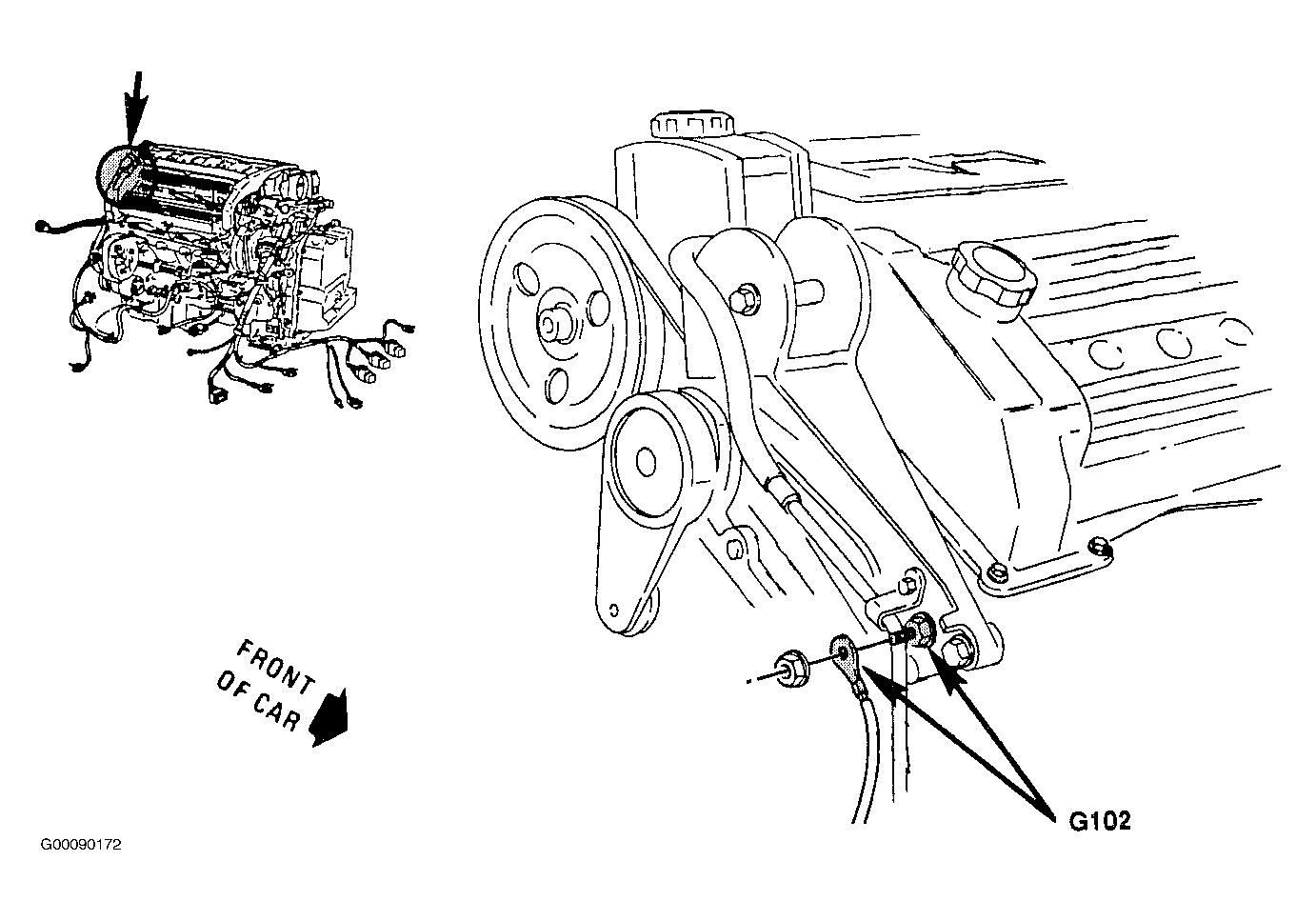

| G102 | Lower Left Side Of Engine. See Figure . |
| G104 (Early/Late Production) | Lower Right Rear Of Engine. See Figure . |
| G105 (Early/Late Production) | Top Left Side Of Engine. See Figure . |

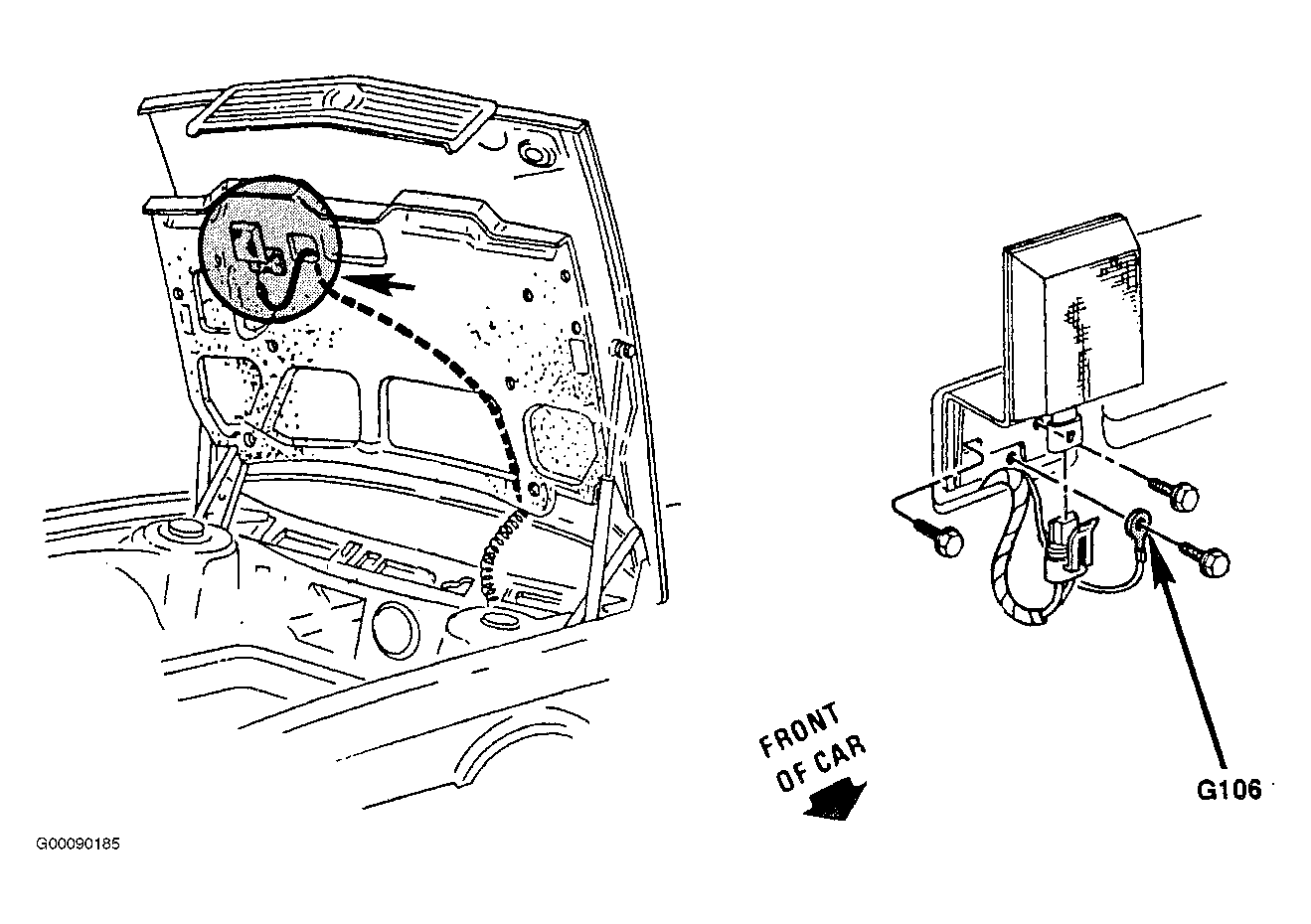

| G106 | Underside Of Hood. See Figure . |
| G300 | Behind Right Side Of Instrument Panel. See Figure . |
| G301 | Behind Left Side Of Instrument Panel. See Figure . |
| G302 (WHT) | Behind Right Side Of Instrument Panel. See Figure . |
| G303 | Behind Left Side Of Instrument Panel. See Figure . |
| G303 (BLU) | Under Drivers Seat. See Figure . |
| G304 | Under Console. See Figure . |
| G305 | Behind Drivers Seat. See Figure . |
| G306 | Under Console. See Figure . |
| G307 | Behind Passengers Seat. See Figure . |
| G308 | Right Side Of Console. See Figure . |
| G309 | Behind Drivers Seat. See Figure . |
| G400 | Right Side Of Trunk Compartment. See Figure . |
