Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Circuit Breakers | On fuse/relay block, in engine compartment. | |
| Convenience Center | Under left side of dash, left of steering column. See Figure . | |
| Fuse Block | ||
| Eng. Compartment Location | On left side of dash. See Figure . | |
| View of Fuse Block | On left side of dash. See Figure . | |
| Fuse/Relay Block | ||

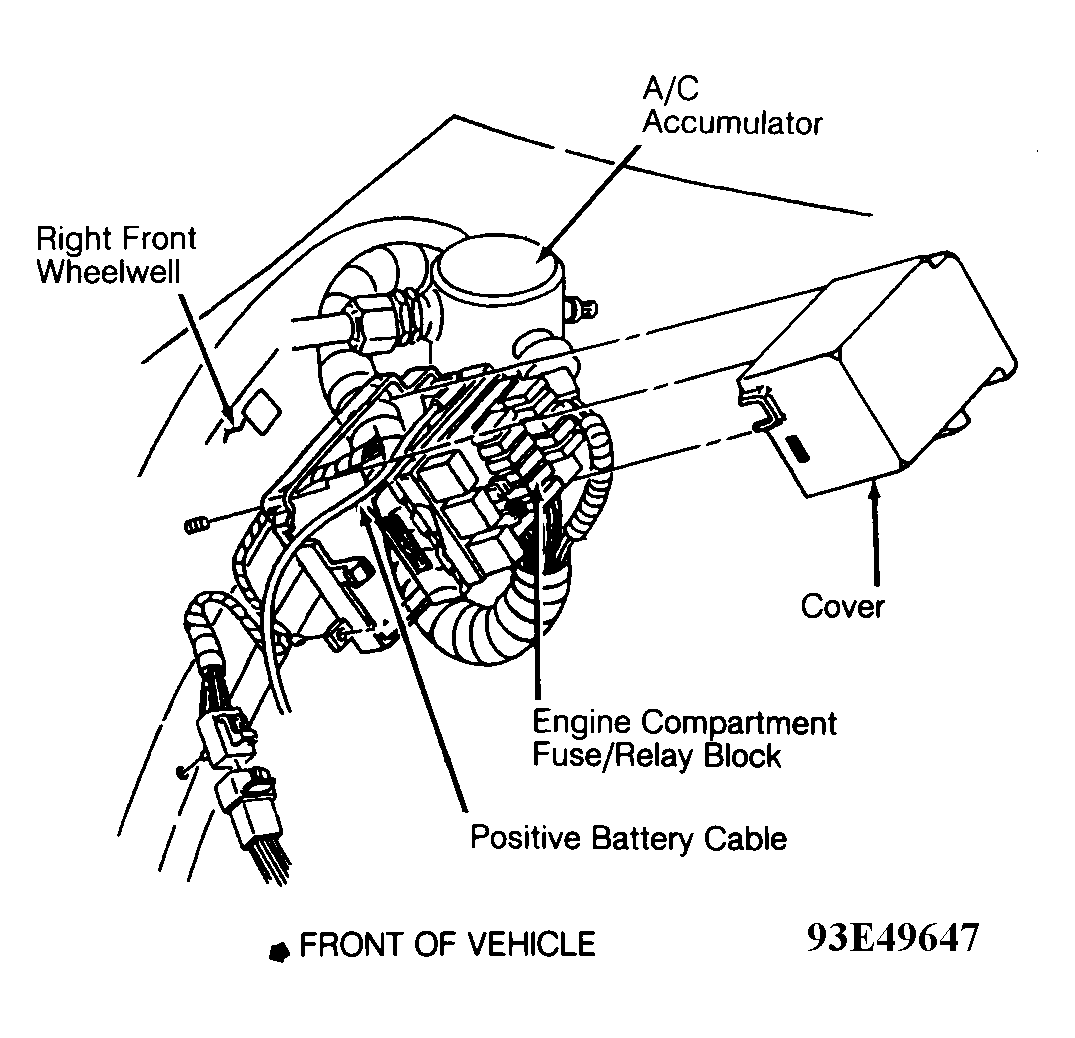

| Eng. Compartment Location | In engine compartment, on right wheelwell. See Figure . | |
| View of Fuse Block | In engine compartment, on right wheelwell. See Figure . | |
| Maxi-Fuses | On fuse/relay block, in engine compartment. | |
