Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Cooling Fan 1 Relay | At Rear Of Radiator, Center Bottom, Between Cooling Fans. See Fig 1 . |
| Cooling Fan 2 Relay | At Rear Of Radiator, Center Bottom Between Cooling Fans. See Fig 1 . |
| Cooling Fan 3 Relay | At Rear Of Radiator, Center Bottom Between Cooling Fans. See Fig 1 . |
| Left Cooling Fan Motor | Behind Left Side Of Radiator. See Fig 1 . |
| Right Cooling Fan Motor | Behind Right Side Of Radiator. See Fig 1 . |

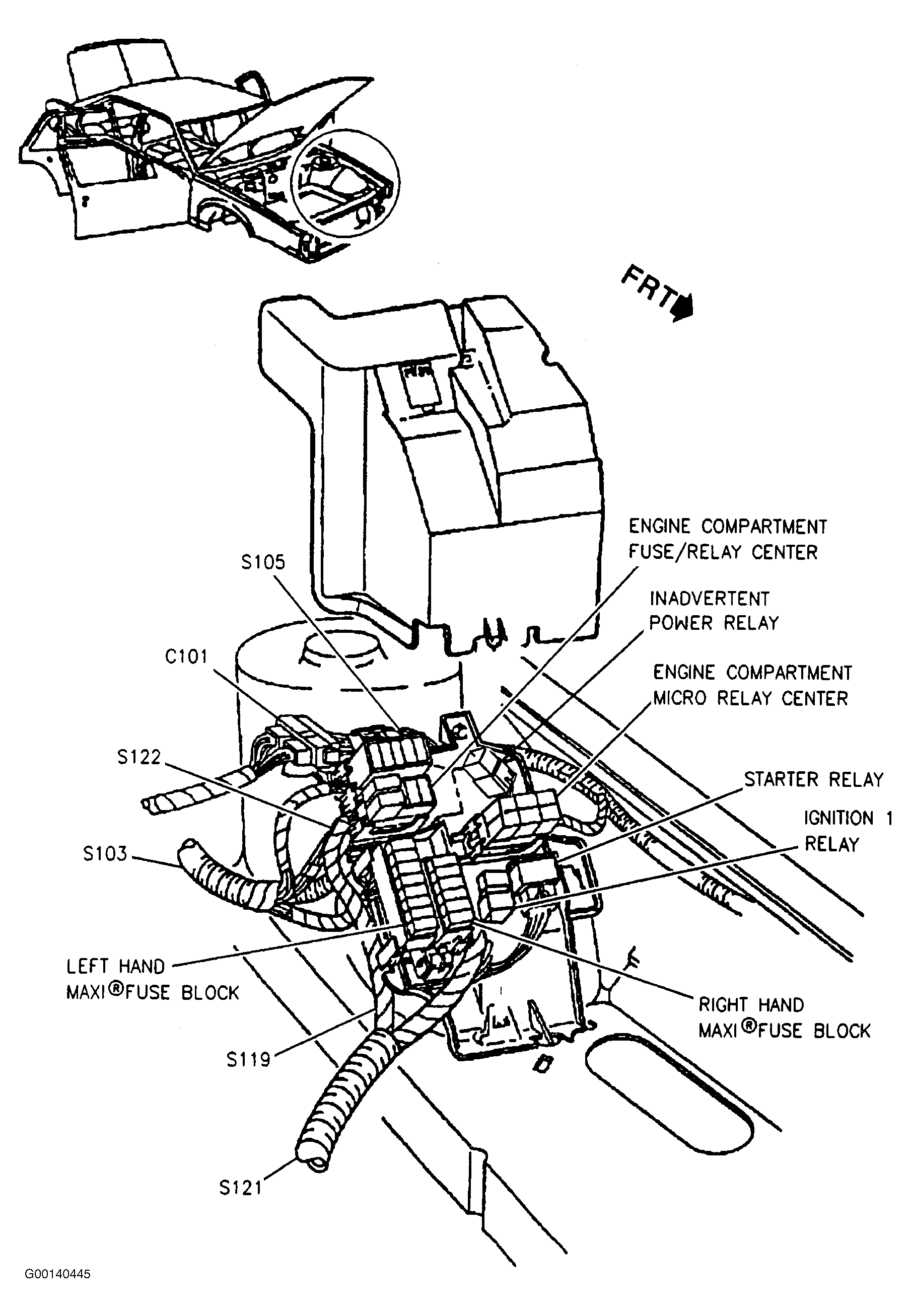

| Engine Compartment Fuse/Relay Center | Forward Of Left Front Strut Tower. See Fig 2 . |

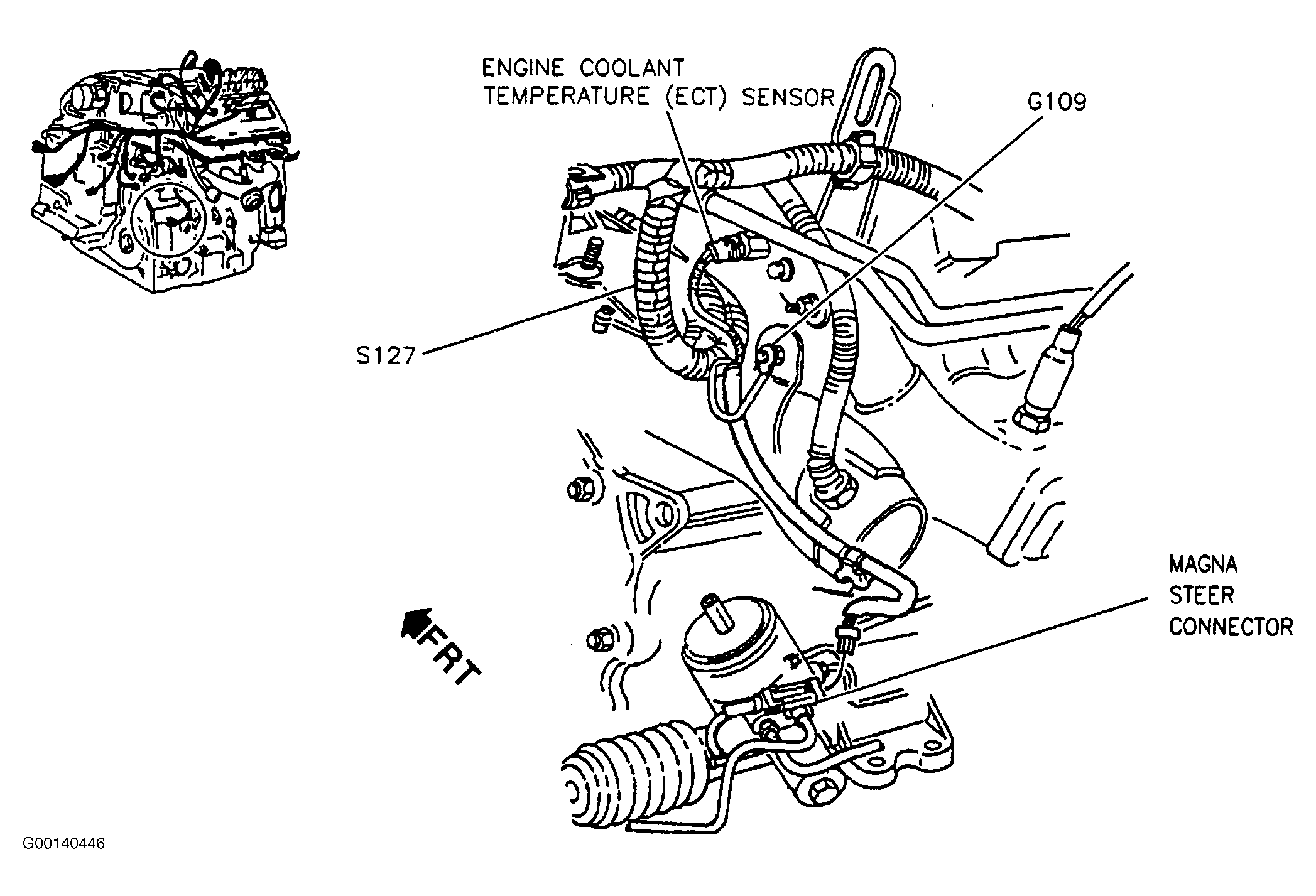

| Engine Coolant Temperature Sensor | At Left Rear Corner Of Engine, Near Base Of Engine Lift Hook. See Fig 3 . |

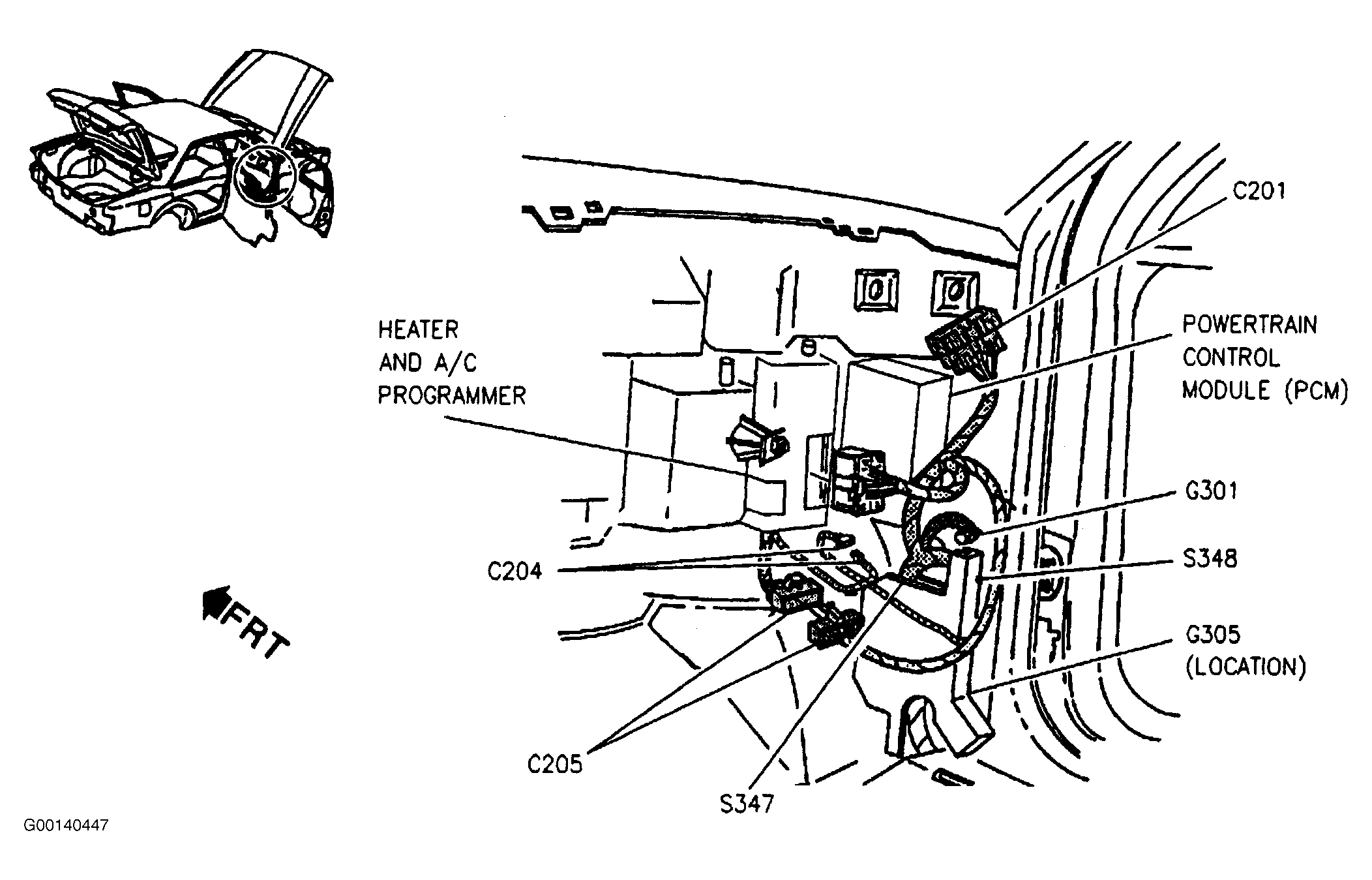

| Heater & A/C Programmer | Behind Right Side Of Instrument Panel, Near Rear Of Instrument Panel Compartment. See Fig 4 . |

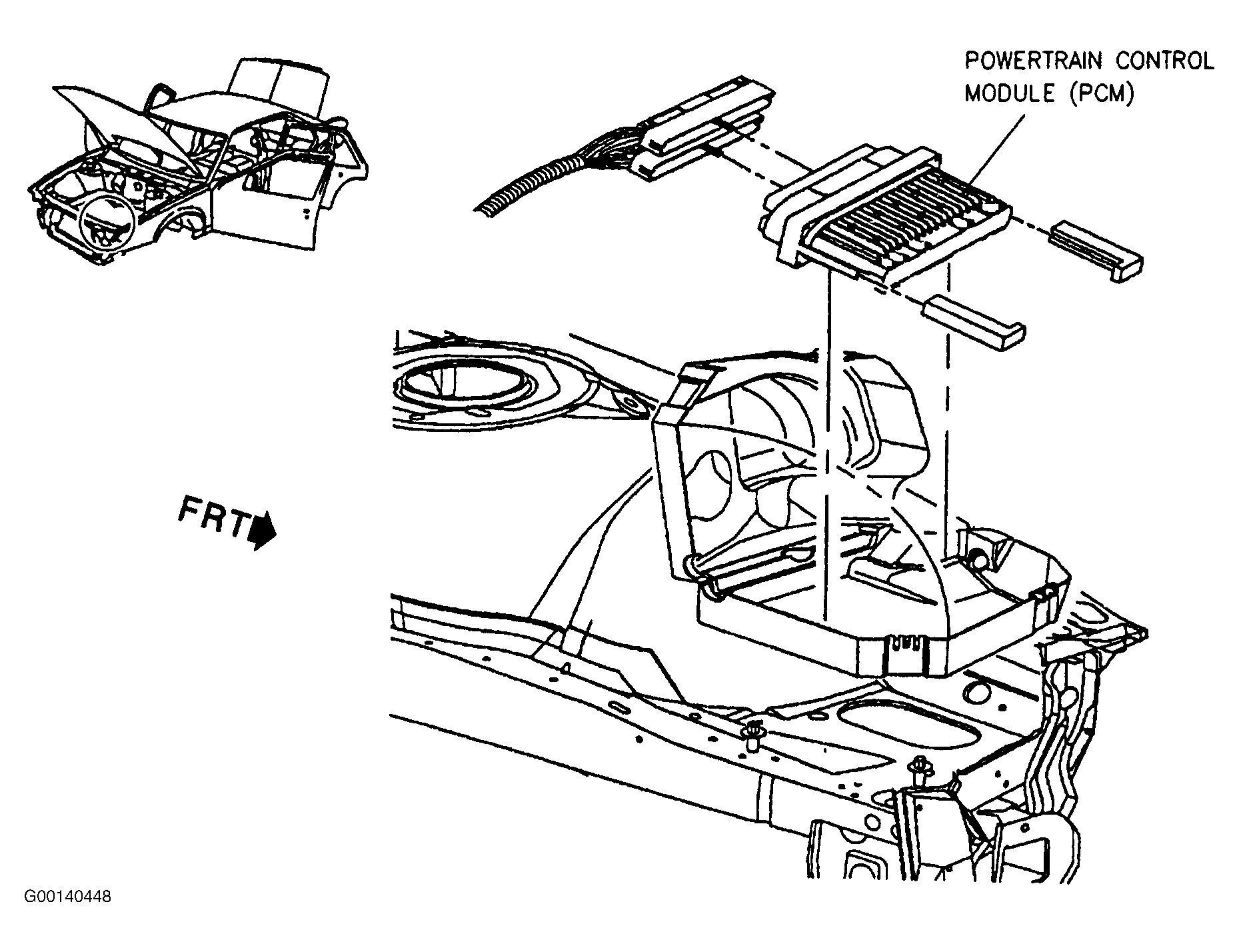

| Powertrain Control Module (PCM) | In Left Front Corner Of Engine Compartment, Under Air Filter Housing. See Fig 5 . |
| Right Maxi(R) Fuse Block | Forward Of Left Front Strut Tower, Near engine Compartment Fuse/Relay Center. See Fig 2 |

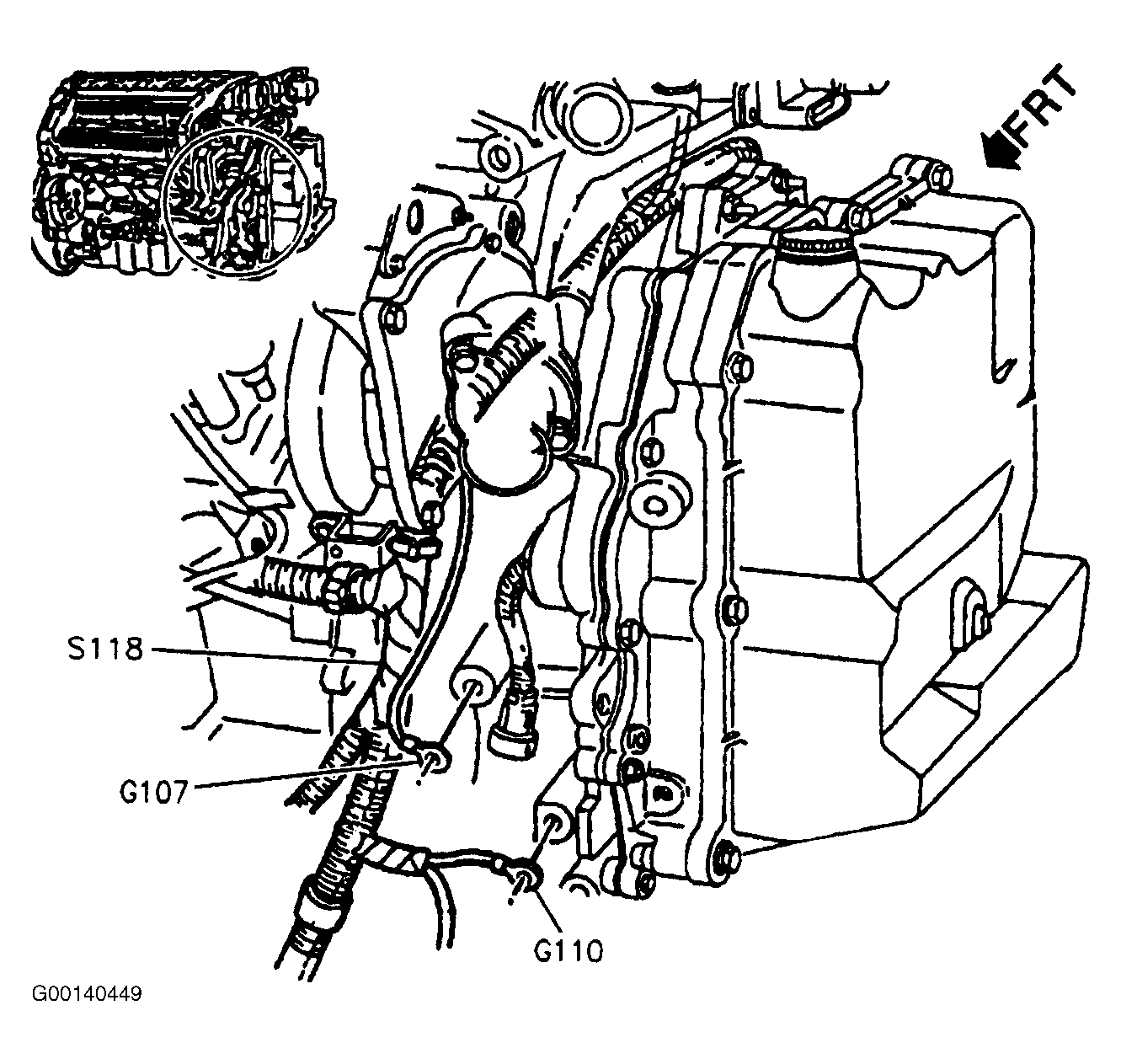

| G107 | At Lower Left Front Of Engine, Below Thermostat Housing. See Fig 6 . |
| S117 | In Engine Harness, Approximately 34 cm From Right Engine Cooling Fan Connector. See Fig 1 . |
| S118 | In Engine Harness Approximately 16.5 cm From PCM Connector Breakout. See Fig 6 . |
| S129 | In engine Harness Approximately 4 cm from C129 Connector Breakout. See Fig 1 . |
| S130 | In Engine Harness, Approximately 6.5 cm From Electronic Brake Traction Control Module (EBTCM) Connector Breakout. See Fig 1 . |

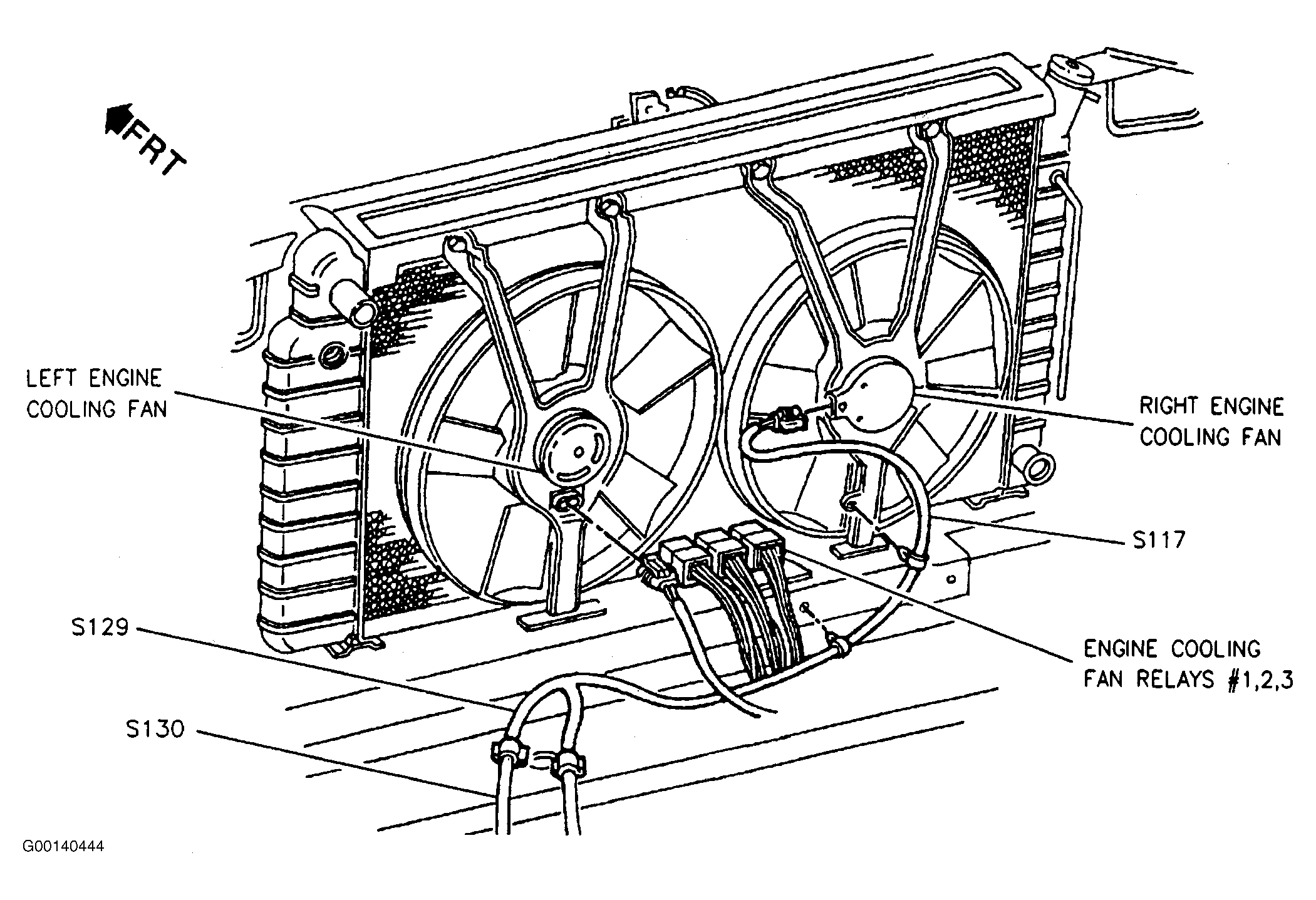

Fig 1: Locating Cooling Fan 1, 2 & 3 Relays, Left & Right Cooling Fan Motors & Splice S117, S129 & S130
