UNDERHOOD Fuse Block

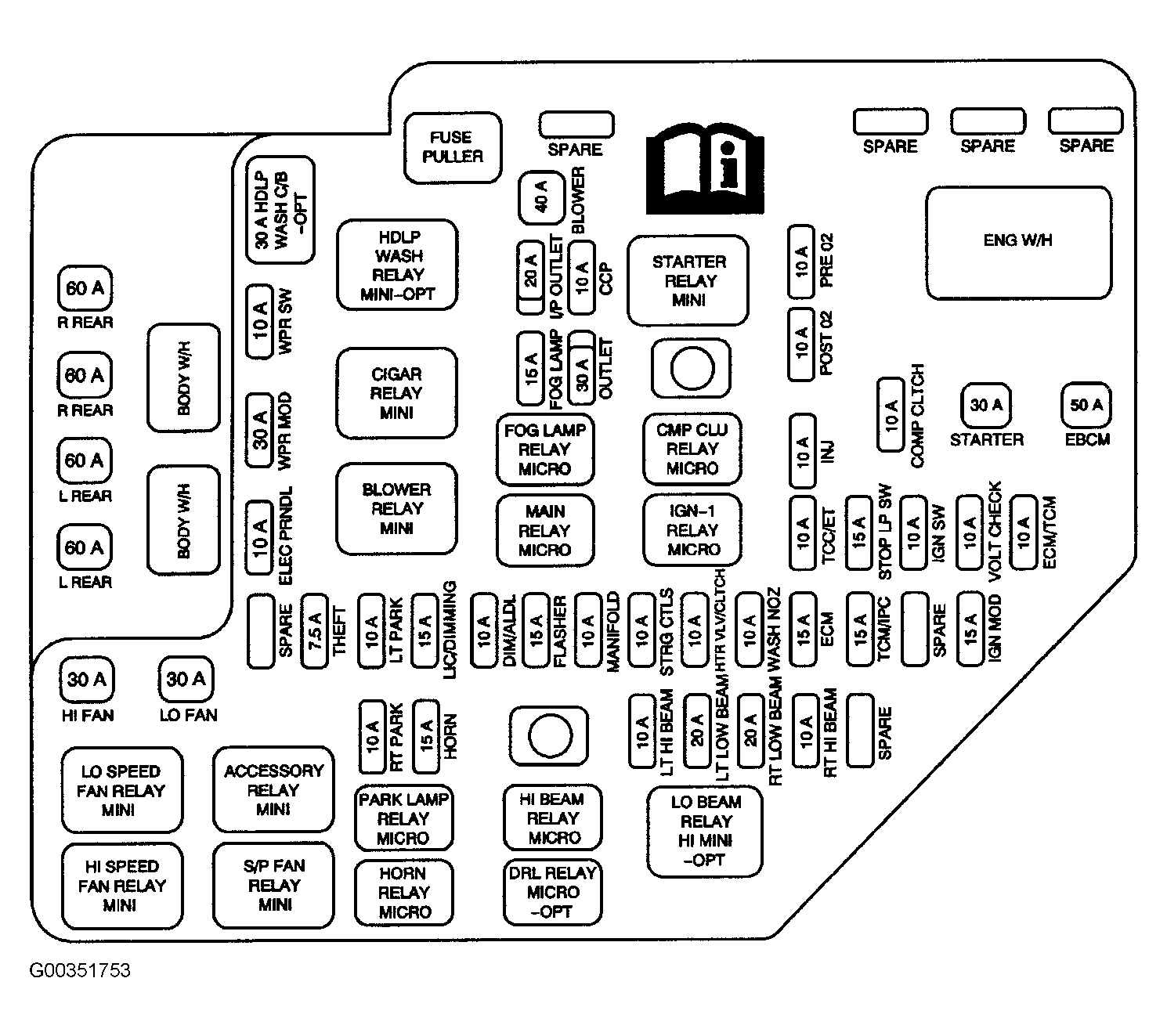

Underhood fuse block is located in the engine compartment, in the right front corner. See Fig 1.
UNDERHOOD FUSE BLOCK LEGEND
| Fuse | Rating | Description |
|---|---|---|
| ACCESSORY Relay | - | ELEC PRNDL, WPR MOD, and WPR SW Fuses |
| BLOWER Fuse | 40A | BLOWER Relay |
| BLOWER Relay | - | Blower Motor Control Module |
| BODY W/H | - | Underhood Fuse Block C2 & C3 (2-Way Connectors) |
| CCP Fuse | 10A | HVAC Control Module |
| CIGAR Relay | - | OUTLET and IP OUTLET Fuses |
| CMP CLU Relay | - | Compressor Clutch |
| COMP CLTCH Fuse | 10A | Compressor Clutch |
| DIM/ALDL Fuse | 10A | DIM and Data Link Connector |
| DRL Relay | - | LT LOW BEAM and RT LOW BEAM Fuses |
| EBCM Fuse | 50A | EBCM |
| ECM Fuse | 15A | Camshaft Position (CMP) Sensor and ECM |
| ECM/TCM Fuse | 10A | ECM, IPC, Theft Deterrent Module, and TCM |
| ELEC PRNDL Fuse | 10A | PRNDL Module |
| ENG W/H | - | Underhood Fuse Block C5 (26-Way Connector) |
| FLASHER Fuse | 15A | Turn/Hazard Flasher Module |
| FOG LAMP Fuse | 15A | FOG LAMP Relay |
| FOG LAMP Relay | - | Fog Lamps |
| Fuse Puller | - | Fuse Puller |
| HDLP WASH Circuit Breaker | 30A | Headlamp Washer Module |
| HDLP WASH Jumper Wire (Early Production-Before VIN 105858) | - | Pin R68 to Pin R67, to the Headlamp Washer Relay |
| HDLP WASH Relay (Late Production-VIN 105858 and After) | - | Headlamp Washer Motor |
| HI BEAM Relay | - | LT HI BEAM and RT HI BEAM Fuses |
| HI FAN Fuse | 30A | HI SPEED FAN Relay |
| HI SPEED FAN Relay | - | Cooling Fan-Right |
| HORN Fuse | 15A | HORN Relay |
| HORN Relay | - | Horns |
| HTR VLV/CLTCH Fuse | 10A | Clutch Pedal Position (CPP) Sensor (w/Manual Transmission) and Coolant Bypass Valve |
| IGN-1 Relay | - | HTR VLV/CLTCH, TCM/IPC, WASH NOZ, TURN SW, HEATER VALVE, TCC/ET, and IGN MOD Fuses |
| IGN MOD Fuse | 15A | Ignition Control Modules |
| IGN SW Fuse | 10A | Ignition Switch |
| INJ Fuse | 10A | Fuel Injectors |
| I/P OUTLET Fuse | 20A | Cigar Lighter |
| L REAR Fuse | 60A | Fuse Block-Left Rear |
| L REAR Fuse | 60A | Fuse Block-Left Rear |
| LIC/DIMMING Fuse | 15A | DIM and Rear Compartment Lid Applique |
| LO BEAM Relay/HID | - | LT LOW BEAM and RT LOW BEAM Fuses |
| LO FAN Fuse | 30A | LO SPEED FAN Relay |
| LO SPEED FAN Relay | - | Cooling Fan-Left |
| LT HI BEAM Fuse | 10A | Headlamp-Left |
| LT LOW BEAM Fuse | 20A | Headlamp-Left |
| LT PARK Fuse | 10A | Headlamp-Left, Left Position Relay (Export), Side Marker Lamp-LF, and Tail Lamp-Left (Domestic) |
| MAIN Relay | - | LO SPEED Relay, HI SPEED Relay, S/P FAN Relay, PRE O2 Fuse, IGN-1 Fuse, ECM Fuse, POST O2 Fuse, and INJ Fuse |
| MANIFOLD Fuse | 10A | Evaporative Emissions (EVAP) Canister Purge Valve Solenoid, Intake Manifold Tuning Valve (IMTV) Solenoid, Intake Manifold Runner Control (IMRC) Solenoid, and Mass Air Flow (MAF) Sensor |
| OUTLET Fuse | 30A | Auxiliary Power Outlet |
| PARK LAMP Relay | - | RT PARK, LT PARK, and LIC/DIMMING Fuses |
| POST O2 Fuse | 10A | HO2S Bank 1 Sensor 2 and HO2S Bank 2 Sensor 2 |
| PRE O2 Fuse | 10A | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 and HO2S Bank 2 Sensor 1 |
| R REAR Fuse | 60A | Fuse Block-Right Rear |
| R REAR Fuse | 60A | Fuse Block-Right Rear |
| RT HI BEAM Fuse | 10A | Headlamp-Right |
| RT LOW BEAM Fuse | 20A | Headlamp-Right |
| RT PARK Fuse | 10A | Headlamp-Right, Right Position Relay (Export), Side Marker Lamp-RF, and Tail Lamp-Right (Domestic) |
| S/P FAN Relay | Cooling Fans | |
| Spare Fuse | - | Not Used |
| STARTER Fuse | 30A | Starter Solenoid |
| STARTER Relay | - | Starter Solenoid |
| STOP LP SW Fuse | 15A | Stop Lamp Switch |
| STRG CTLS Fuse | 10A | Steering Wheel Controls and Power Sounder (Export) |
| TCC/ET Fuse | 10A | Stop Lamp Switch and TCC/Cruise Release Switch |
| TCM/IPC Fuse | 15A | ECM, IPC, and TCM |
| THEFT Fuse | 7.5A | ECM, Theft Deterrent Module, and TCM |
| VOLT CHECK Fuse | 10A | DIM |
| WASH NOZ Fuse | 10A | Heated Washer Nozzles |
| WPR MOD Fuse | 30A | Windshield Wiper Module |
| WPR SW Fuse | 10A | Windshield Wipe/Washer Switch |
