WARNING: This page is about a different car, the 2003 Cadillac DeVille. However, it is still accessible from the selected car via links, so may be relevant.

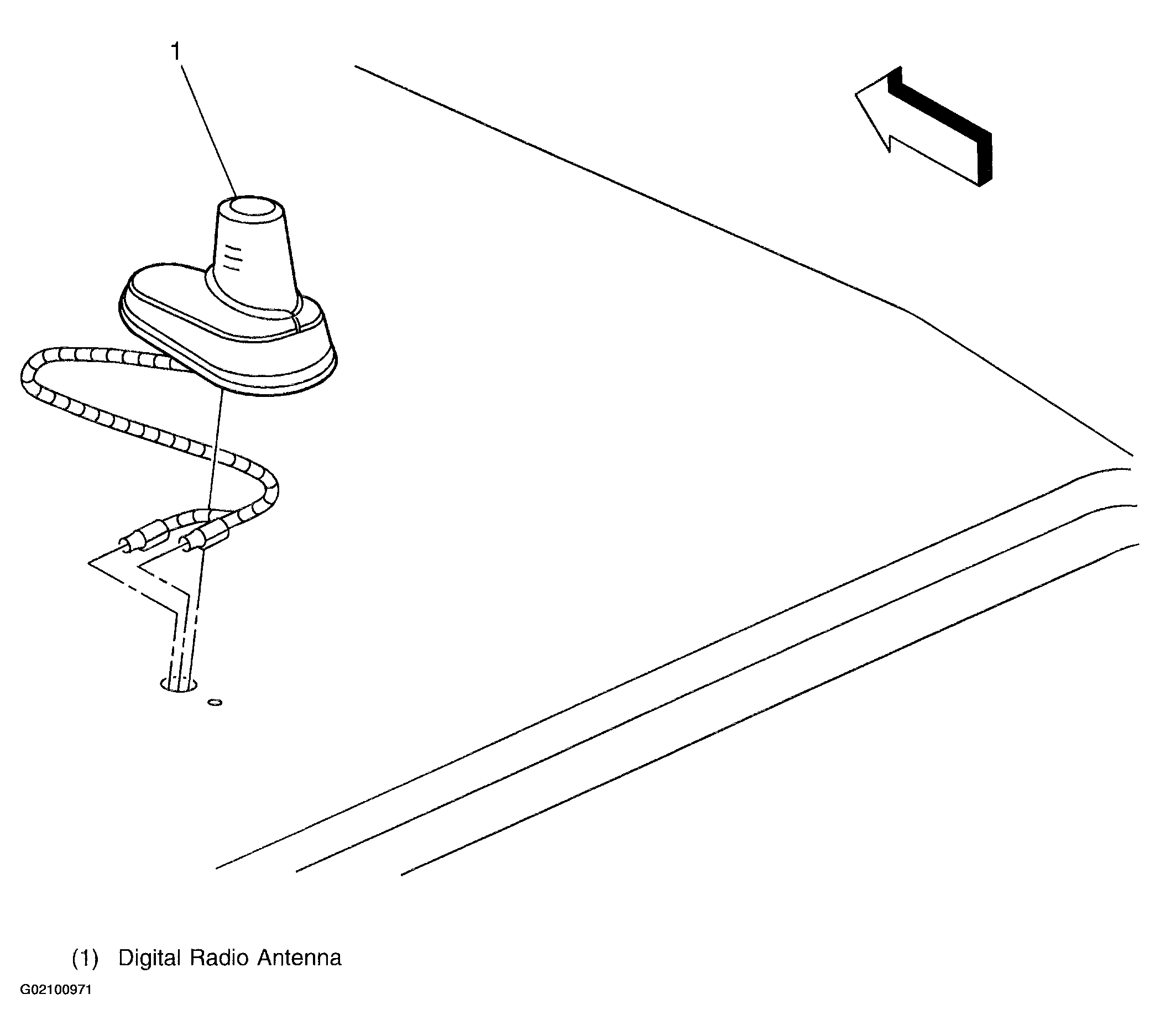

Fig 1: Locating Rear Of Roof Components
Courtesy of GENERAL MOTORS CORP.

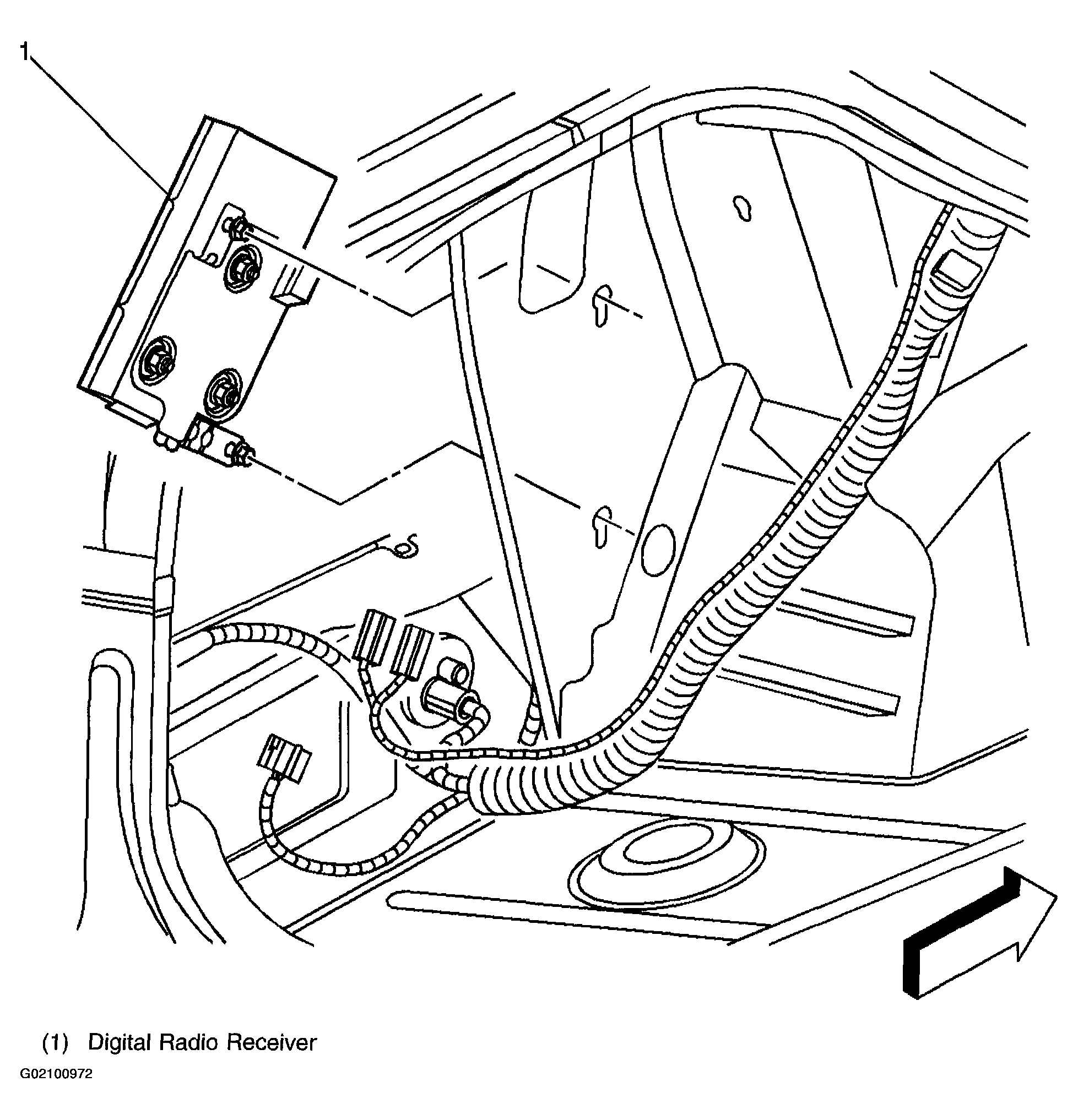

Fig 2: Locating Left Side Of Rear Compartment Components
Courtesy of GENERAL MOTORS CORP.

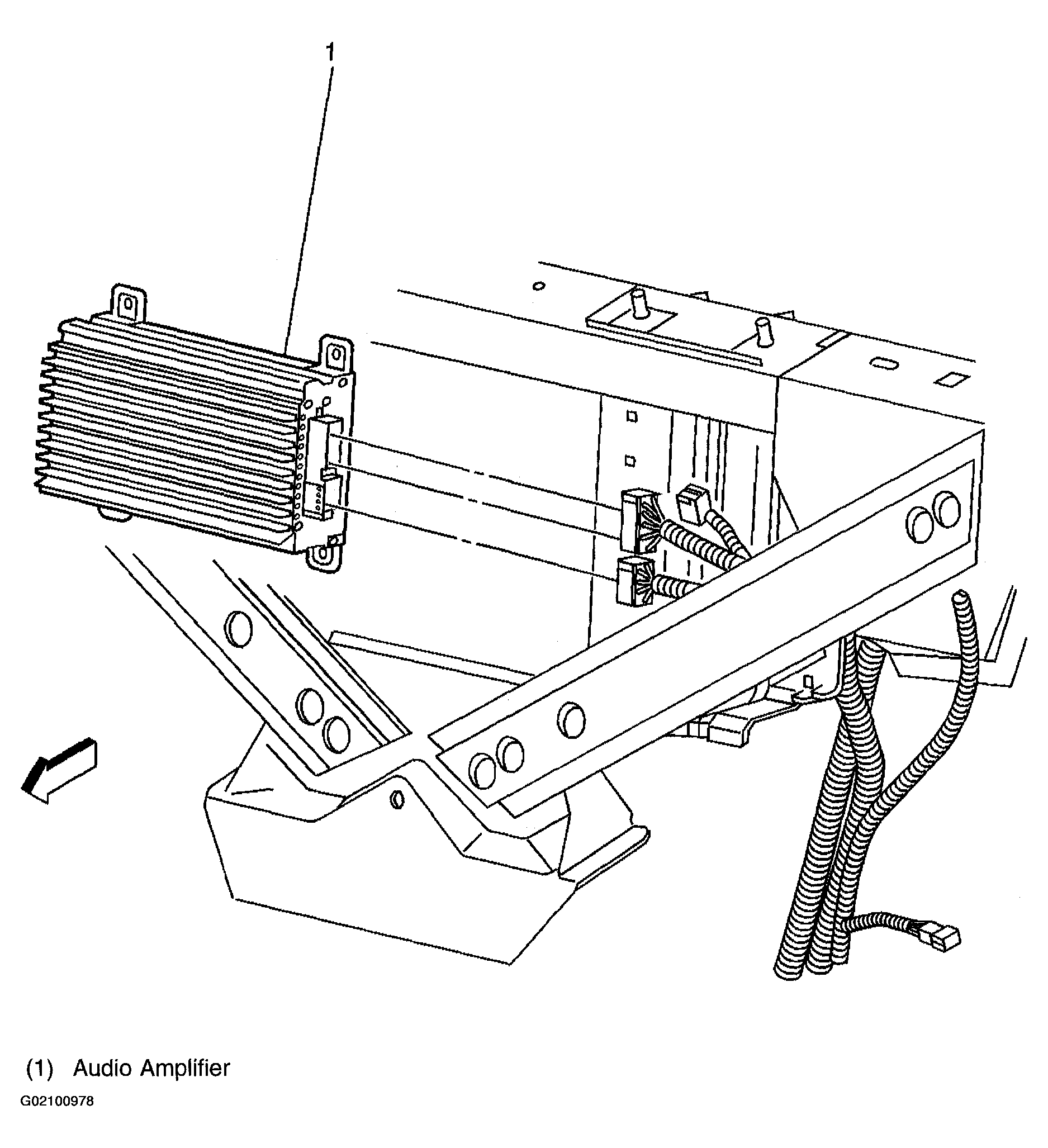

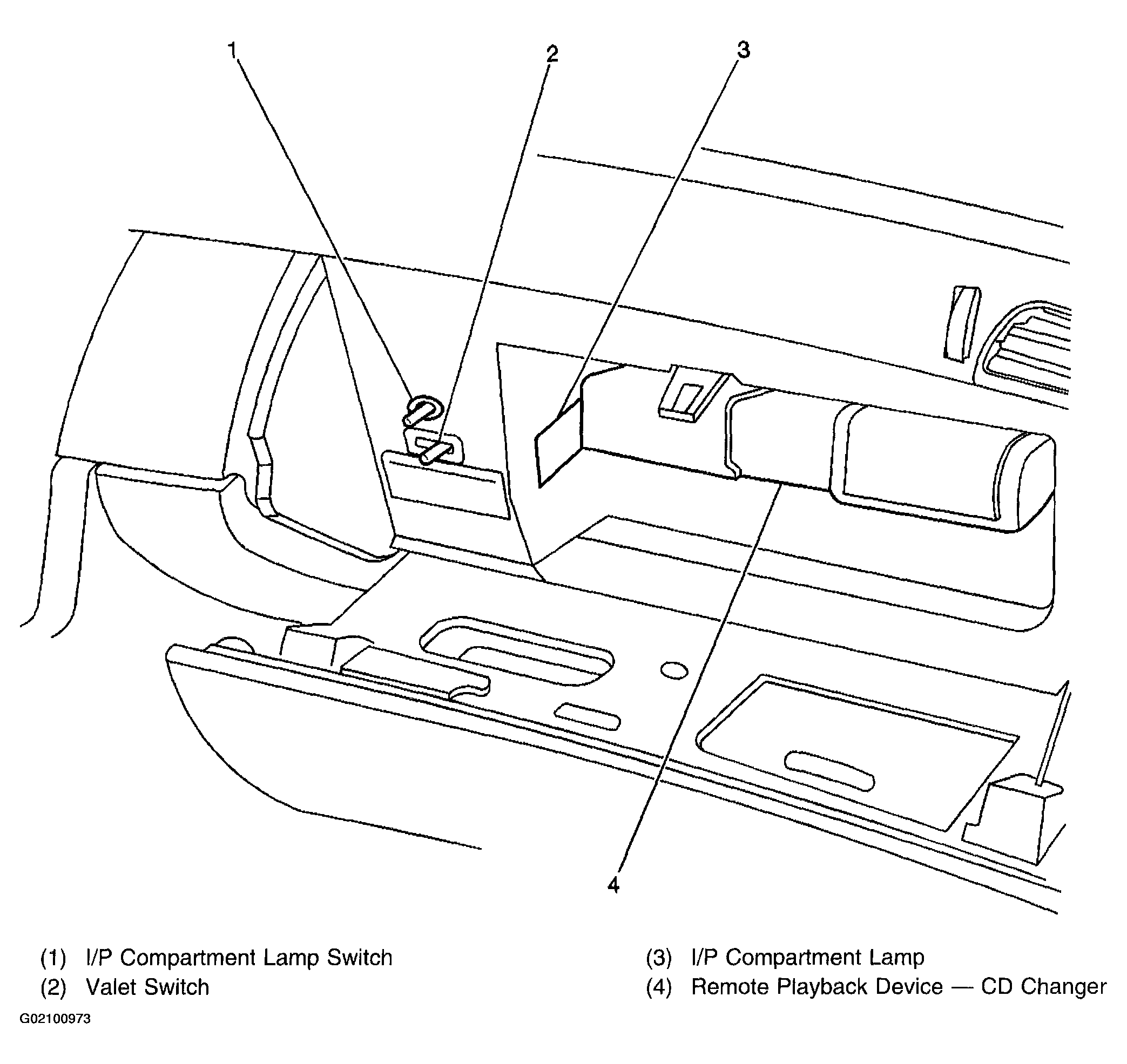

Fig 3: Locating Right Side Of Instrument Panel, In Instrument Panel Compartment Components
Courtesy of GENERAL MOTORS CORP.

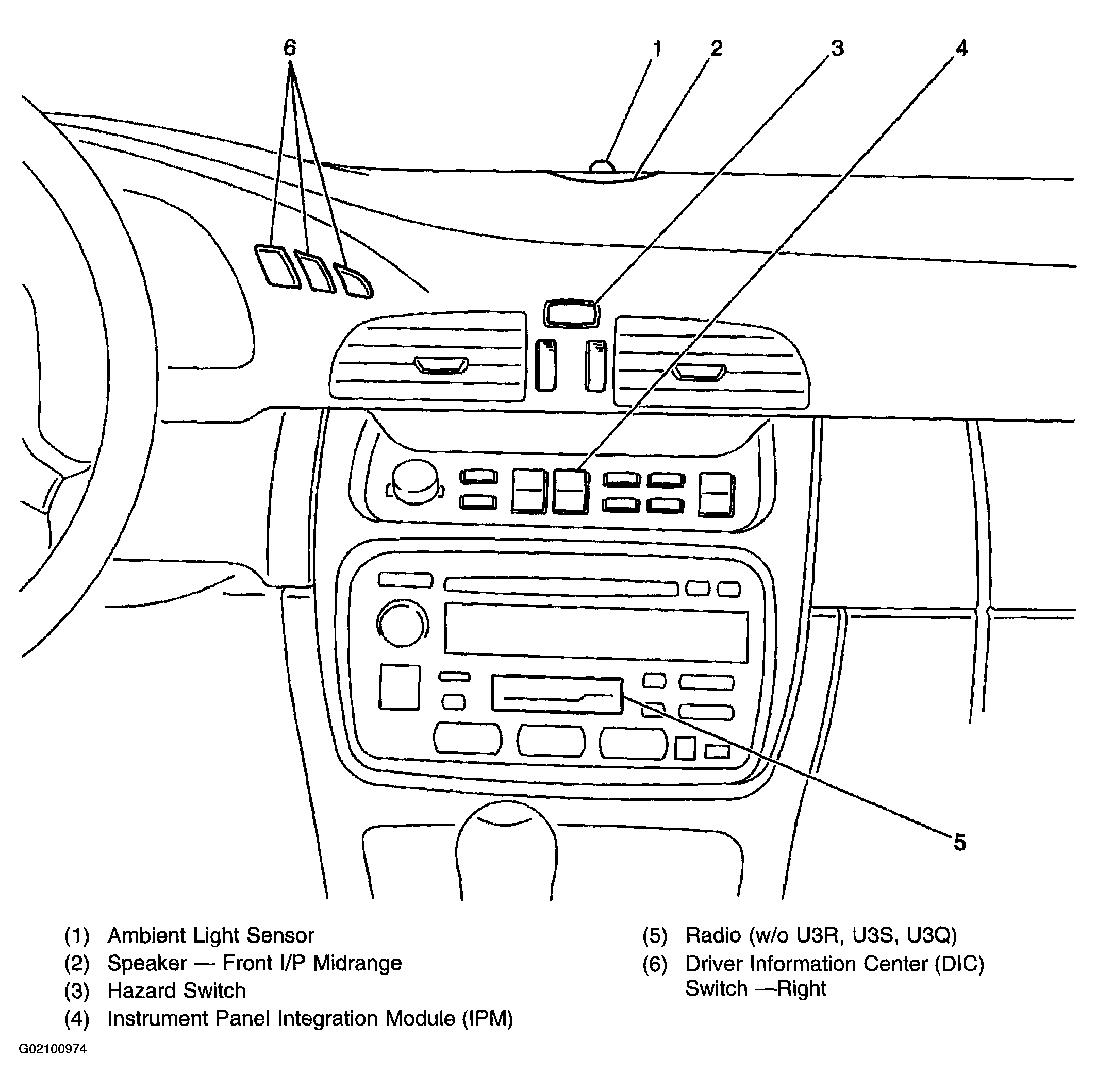

Fig 4: Component Location - Passenger Compartment, Center Of Instrument Panel
Courtesy of GENERAL MOTORS CORP.

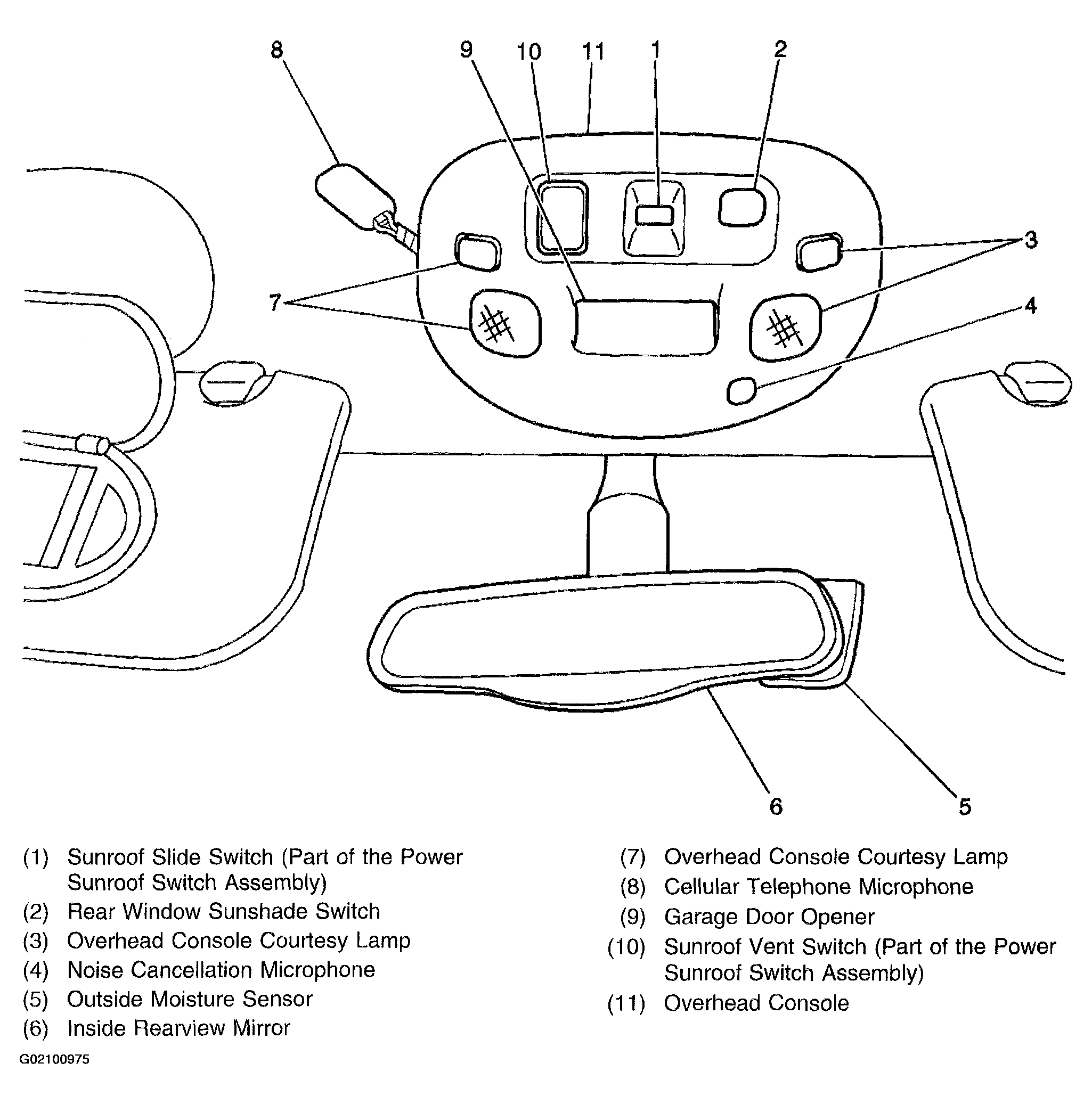

Fig 5: Component Location - Passenger Compartment, Center Front Of Headliner
Courtesy of GENERAL MOTORS CORP.

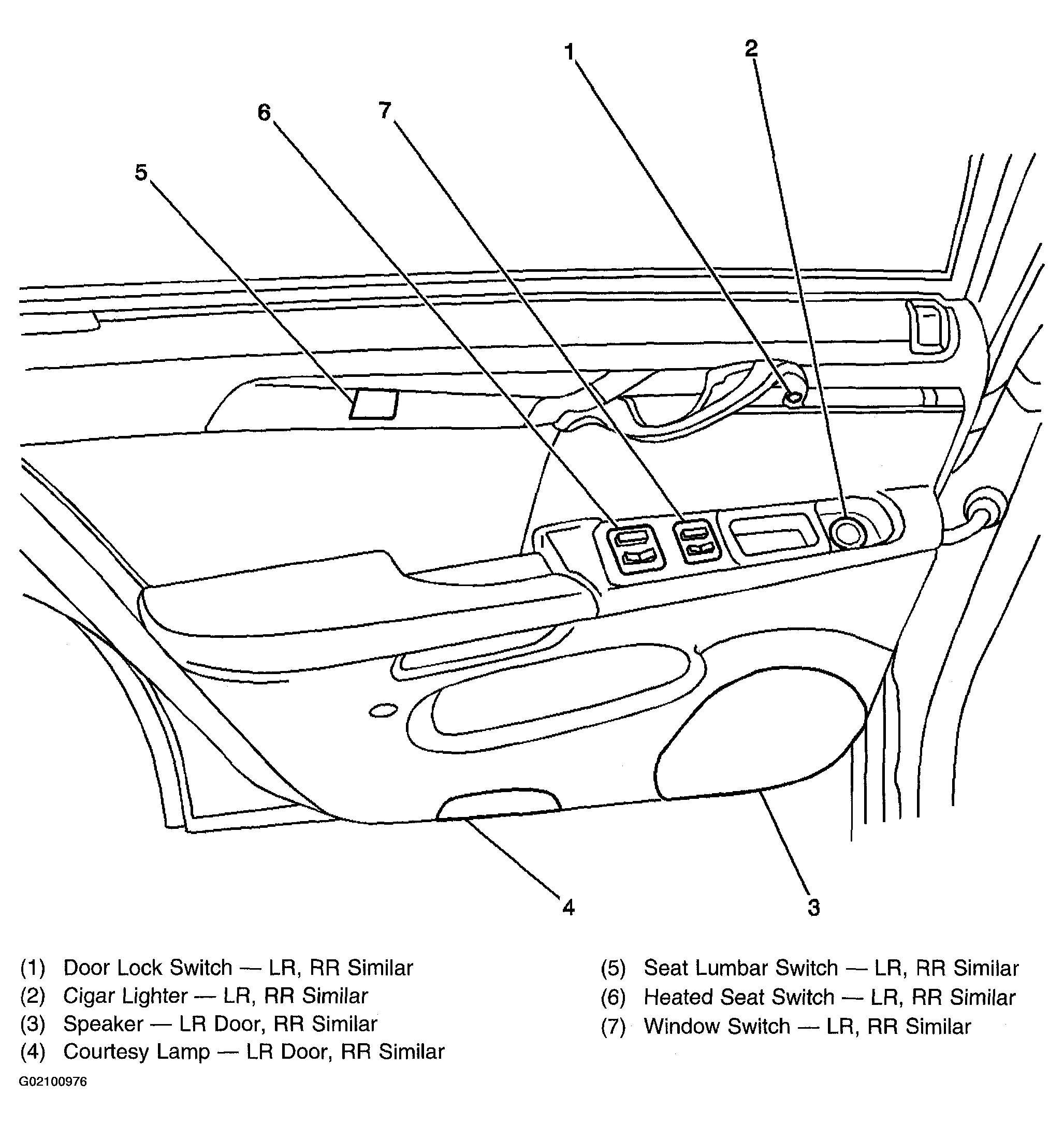

Fig 6: Component Location - Front Of Left Rear Door
Courtesy of GENERAL MOTORS CORP.

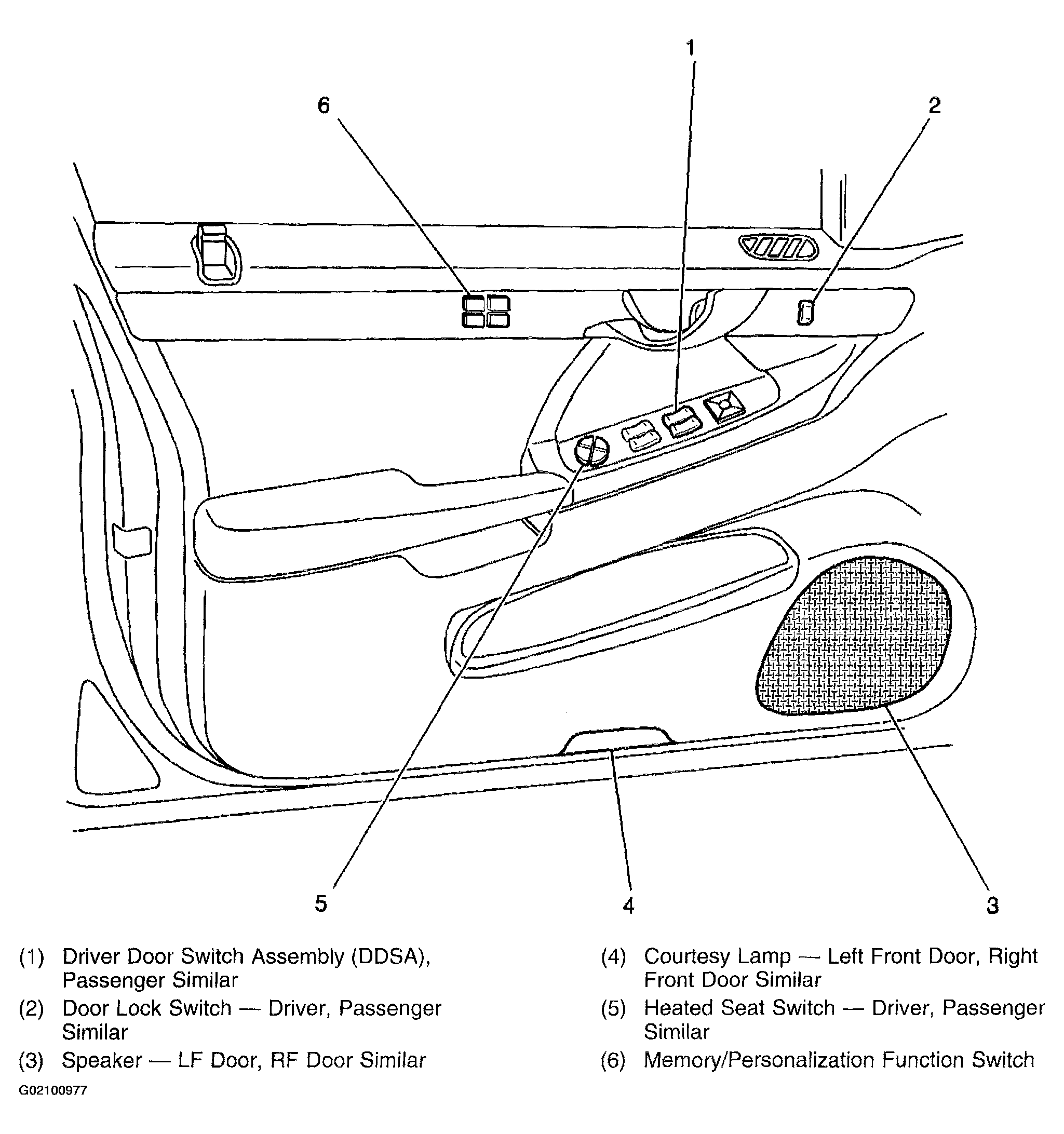

Fig 7: Component Location - Left Front Door, On Door Trim Panel
Courtesy of GENERAL MOTORS CORP.
Fig 8: Component Location - Left Rear Of Passenger Compartment, Behind Rear Seat Back
Courtesy of GENERAL MOTORS CORP.
Fig 9: Component Location - Left Front Of Passenger Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 10: Component Location - Left Rear Corner Of Passenger Compartment, Above Rear Seat
Courtesy of GENERAL MOTORS CORP.

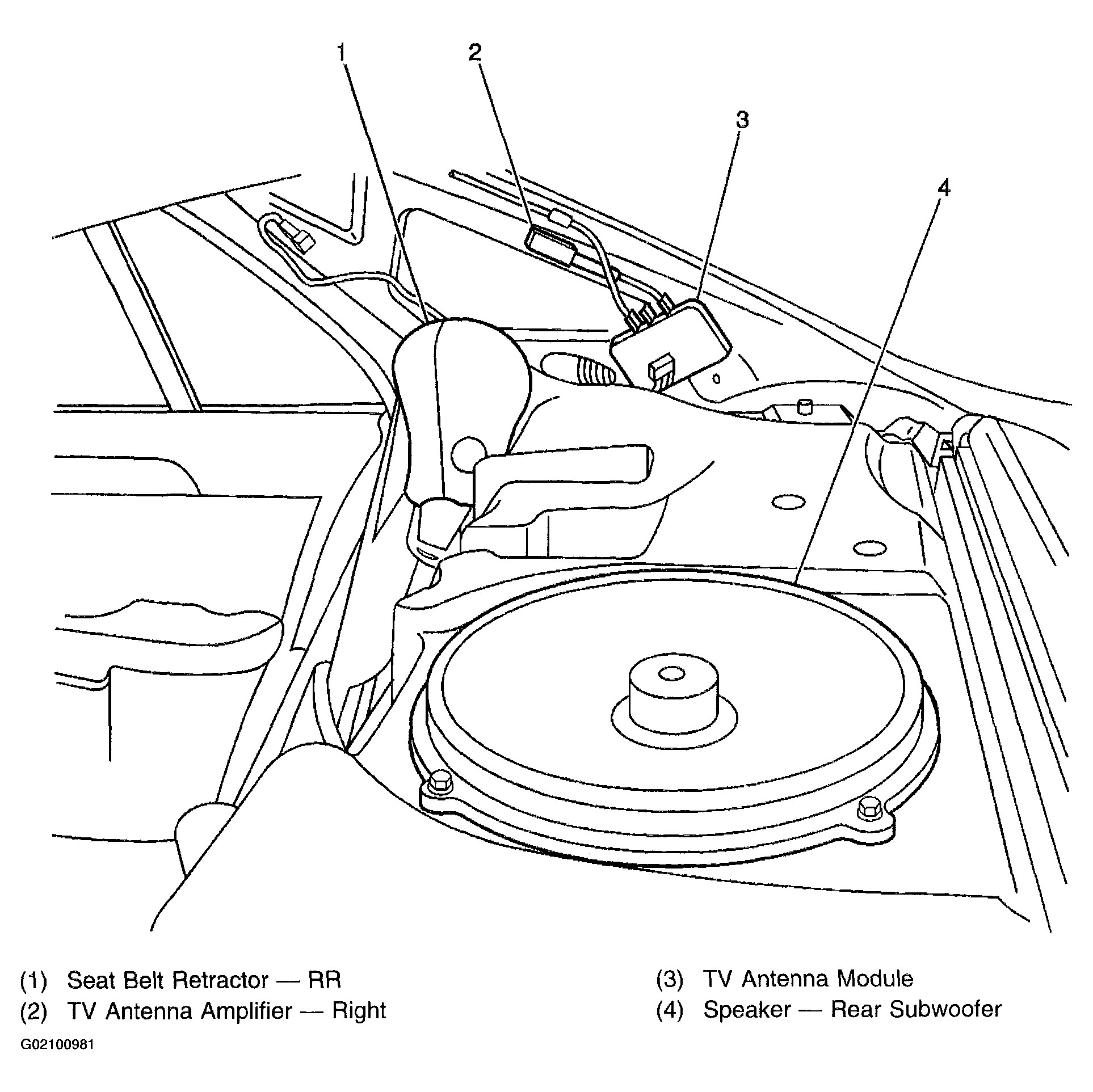

Fig 11: Component Location - Right Corner Of Passenger Compartment, Above Rear Seat
