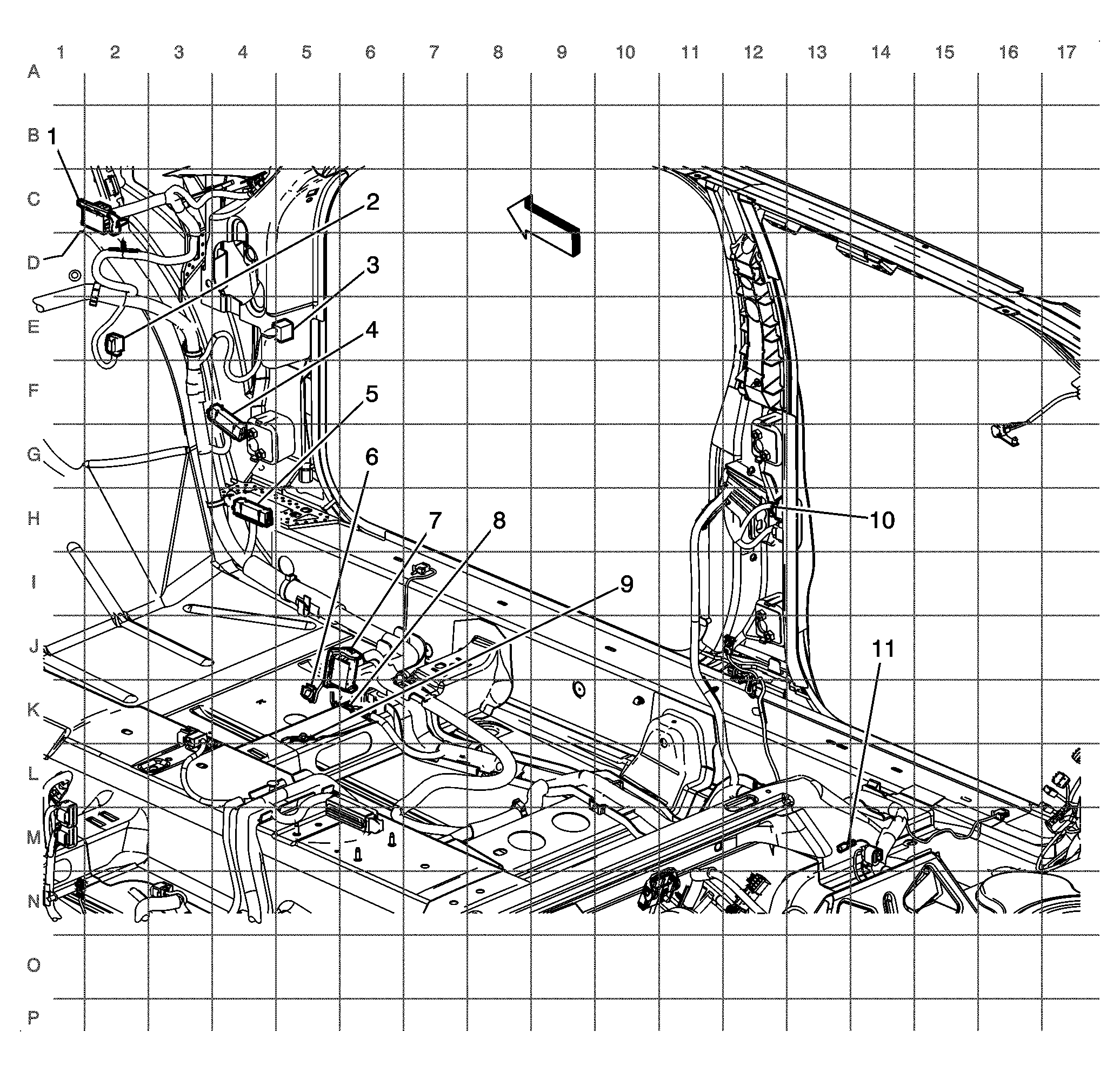

Ground Views
| Callout | Component Name |
|---|---|
| 1 | X140 |
| 2 | X161 |
| 3 | X111 |
| 4 | G100 |
| 5 | X138 |
| 6 | X139 |
| 7 | X175 |
| 8 | G115 |
| 9 | G112 |
| 10 | G114 |
| 11 | G110 |
| 12 | G111 |

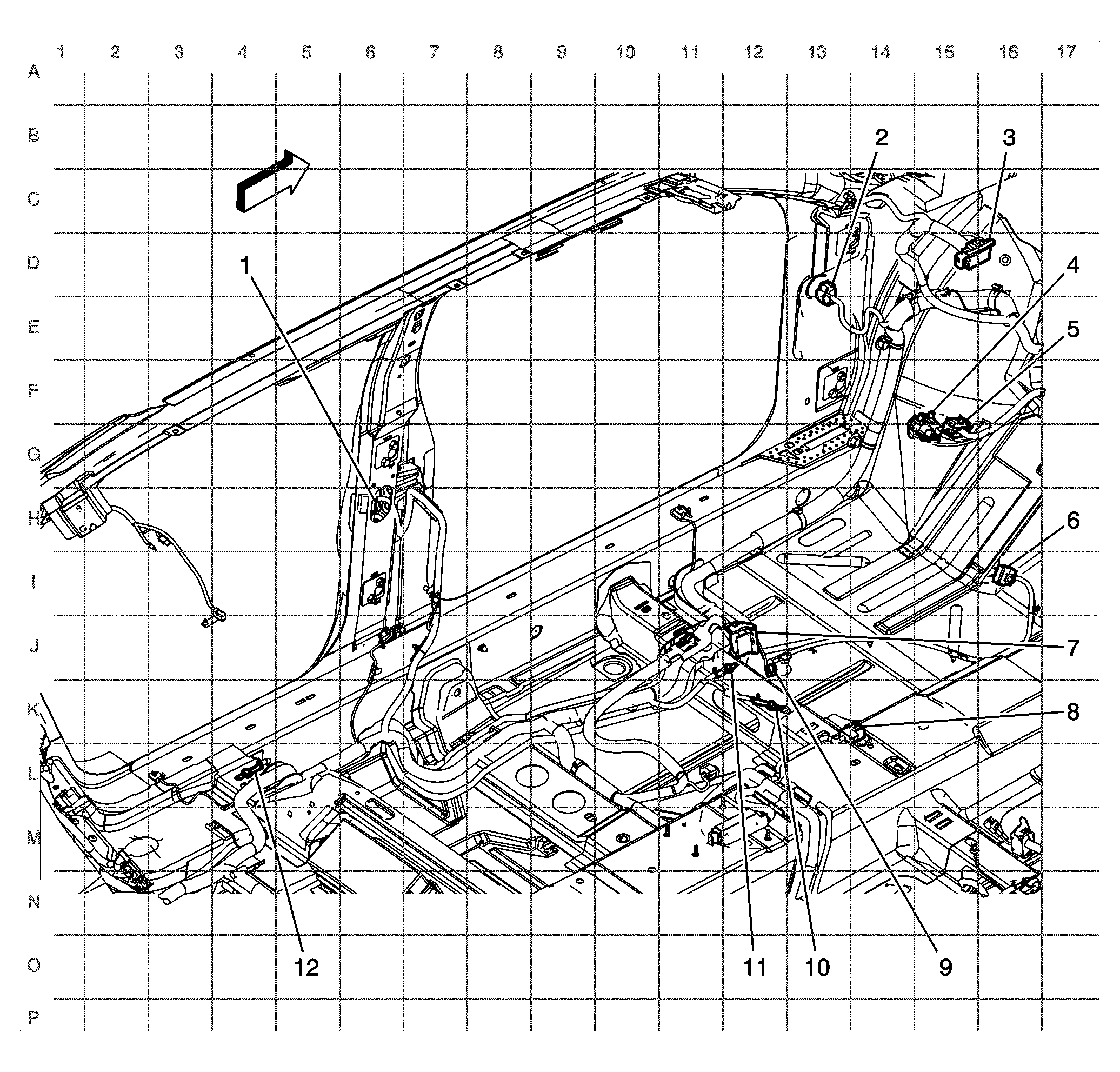

| Callout | Component Name |
|---|---|
| 1 | X120 |
| 2 | X121 |
| 3 | J128 |
| 4 | J129 |
| 5 | G101 |
| 6 | J126 |
| 7 | J127 |
| 8 | X111 |
| 9 | X100 |

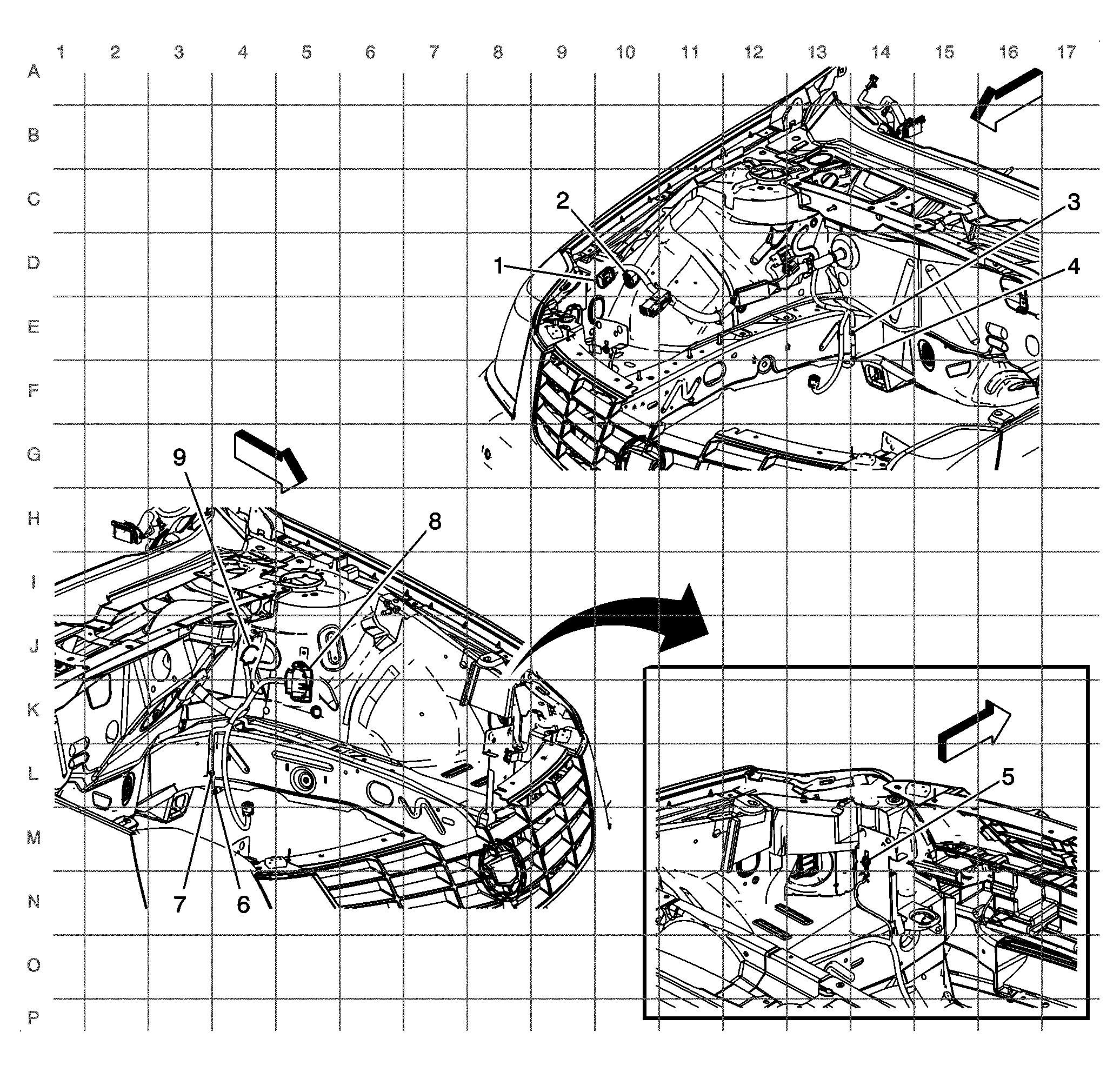

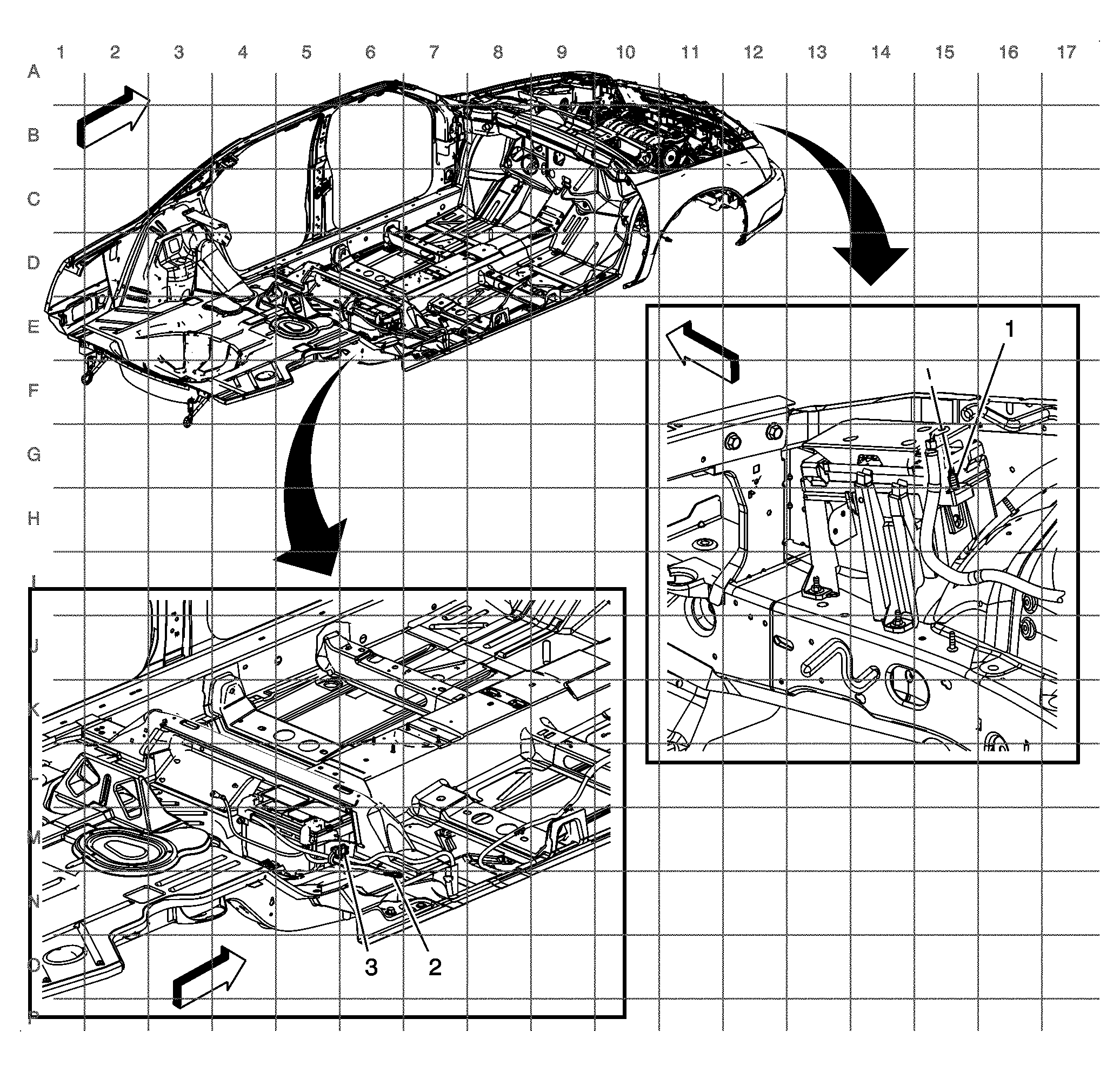

| Callout | Component Name |
|---|---|
| 1 | Front Fascia |
| 2 | X113 |
| 3 | J107 |
| 4 | J120 |
| 5 | J119 |
| 6 | J117 |
| 7 | G104 |
| 8 | X192 (UFR) |
| 9 | X114 |
| 10 | J125 |
| 11 | X121 |
| 12 | X120 |
| 13 | Fuse Block - Underhood X1 |
| 14 | J118 |
| Callout | Component Name |
|---|---|
| 1 | Front Fascia |
| 2 | J120 |
| 3 | J119 |
| 4 | X192 (UFR) |
| 5 | G104 |
| 6 | X114 |
| 7 | Fuse Block - Underhood X1 |
| 8 | X121 |
| 9 | X120 |
| 10 | J125 |
| 11 | J124 |
| 12 | J123 |
| 13 | J117 |
| 14 | J118 |
| 15 | J107 |
| 16 | J121 |
| 17 | J122 |
| 18 | J124 |

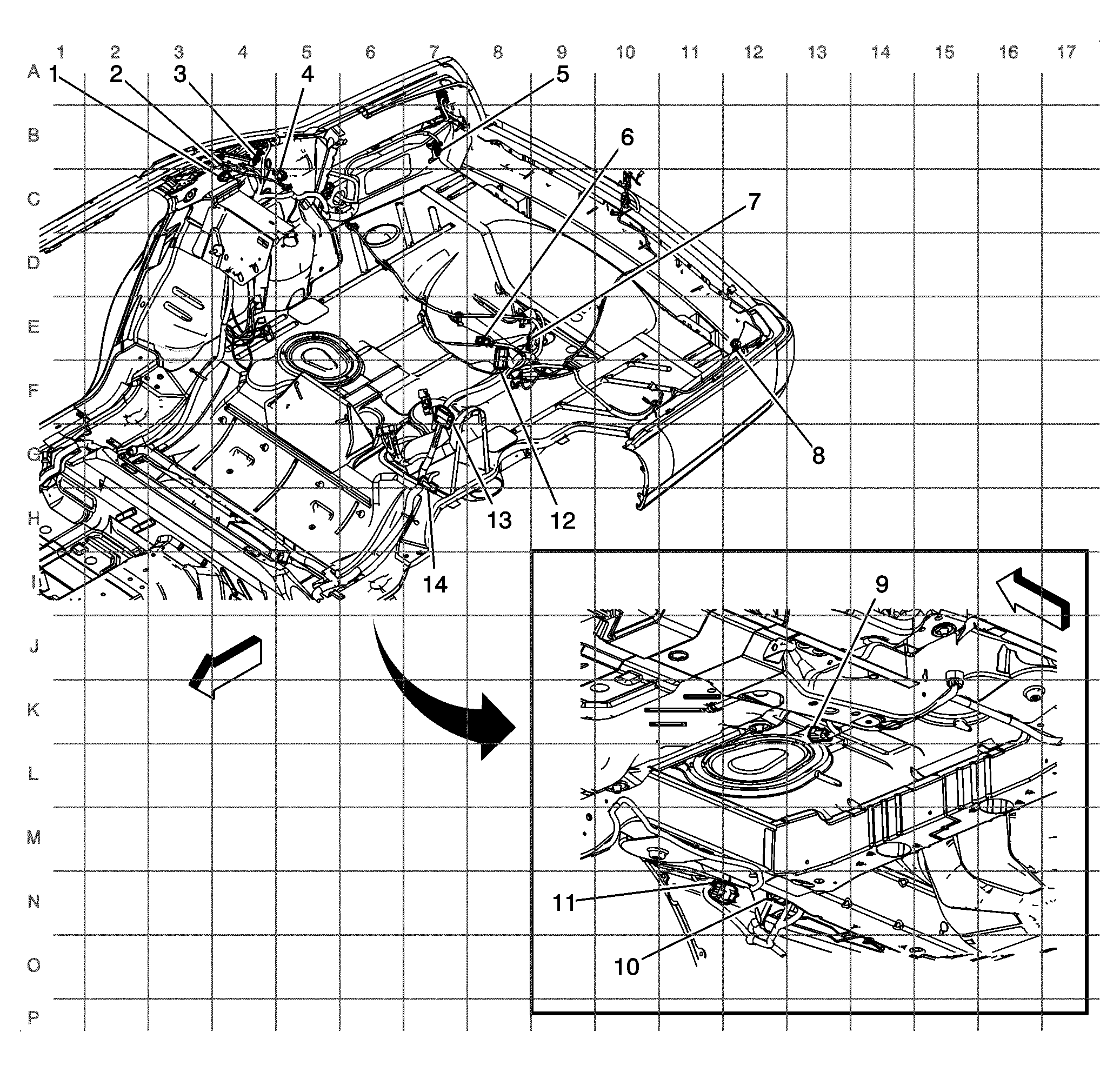

| Callout | Component Name |
|---|---|
| 1 | X700 |
| 2 | X500 |
| 3 | X201 |
| 4 | X202 |
| 5 | X205 |
| 6 | X340 (AQ9) |
| 7 | X315 |
| 8 | X341 (AV8) |
| 9 | X311 (AY0) |
| 10 | G300 |
| 11 | G305 |
| 12 | G301 |

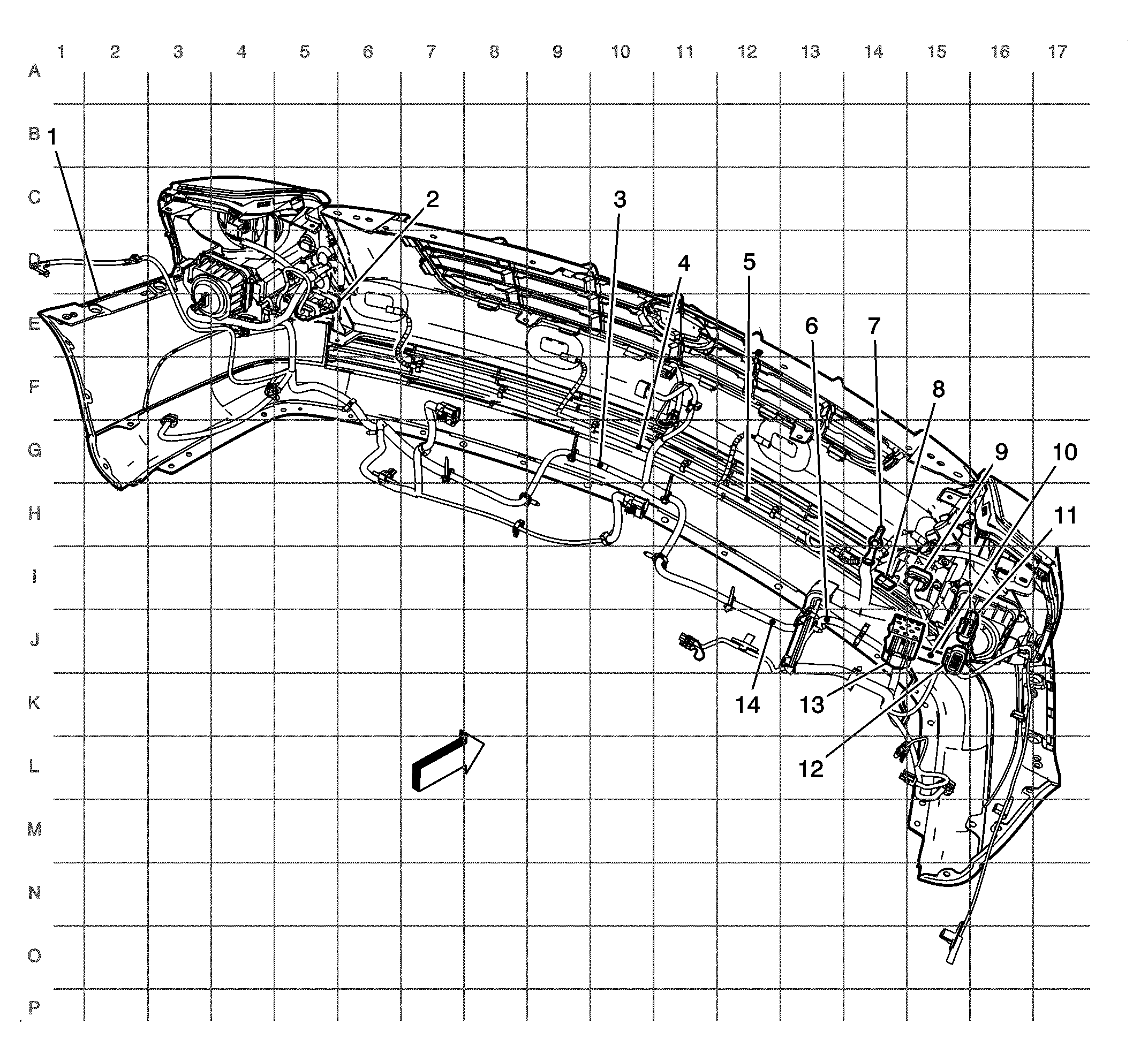

| Callout | Component Name |
|---|---|
| 1 | X200 |
| 2 | X206 |
| 3 | X600 |
| 4 | X325 |
| 5 | X326 |
| 6 | X312 (AY0) |
| 7 | X314 |
| 8 | G304 |
| 9 | G302 |
| 10 | X800 |
| 11 | X337 |

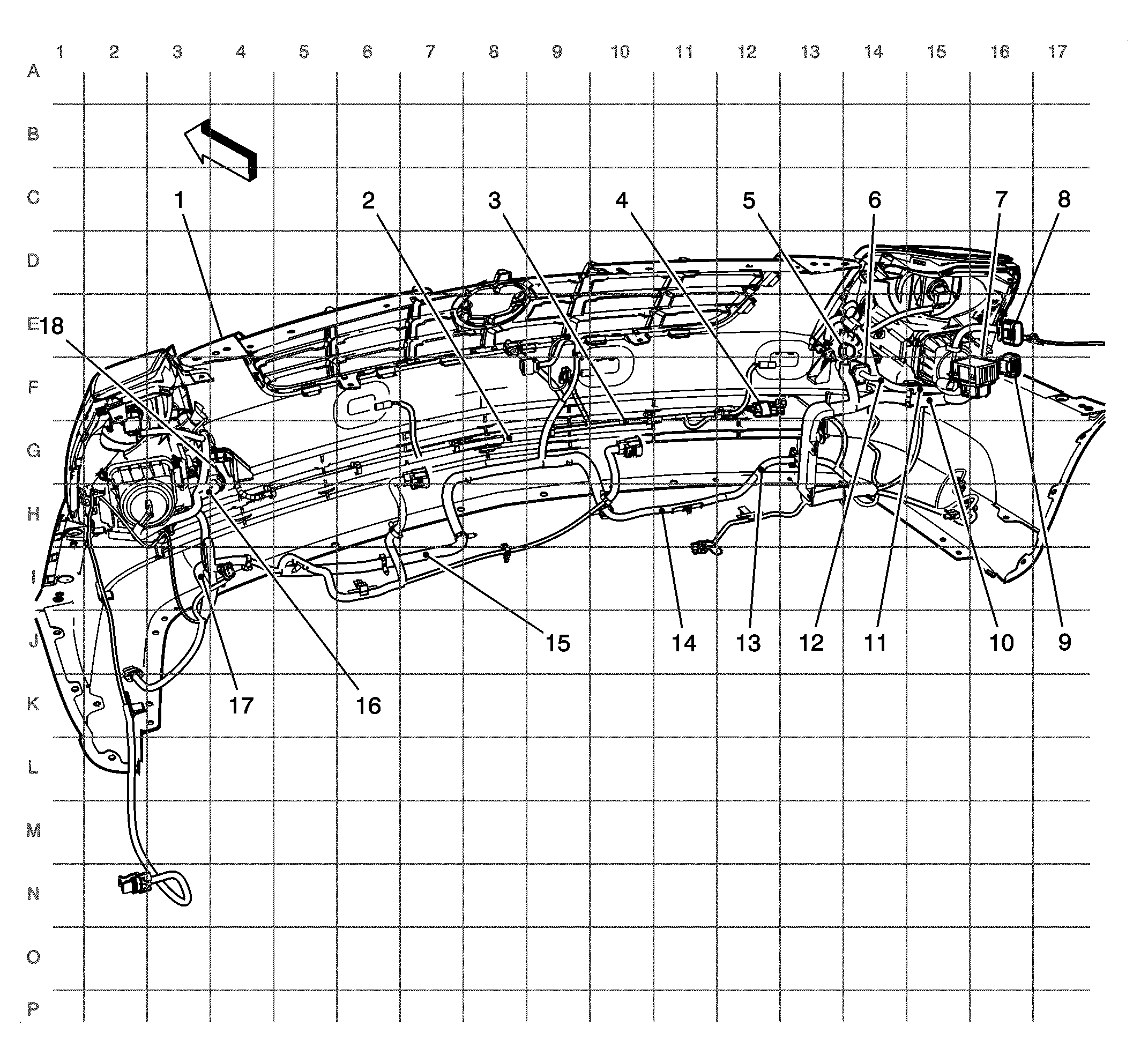

| Callout | Component Name |
|---|---|
| 1 | Battery Positive Voltage Stud |
| 2 | G303 |
| 3 | X335 or X337 (V4U) |

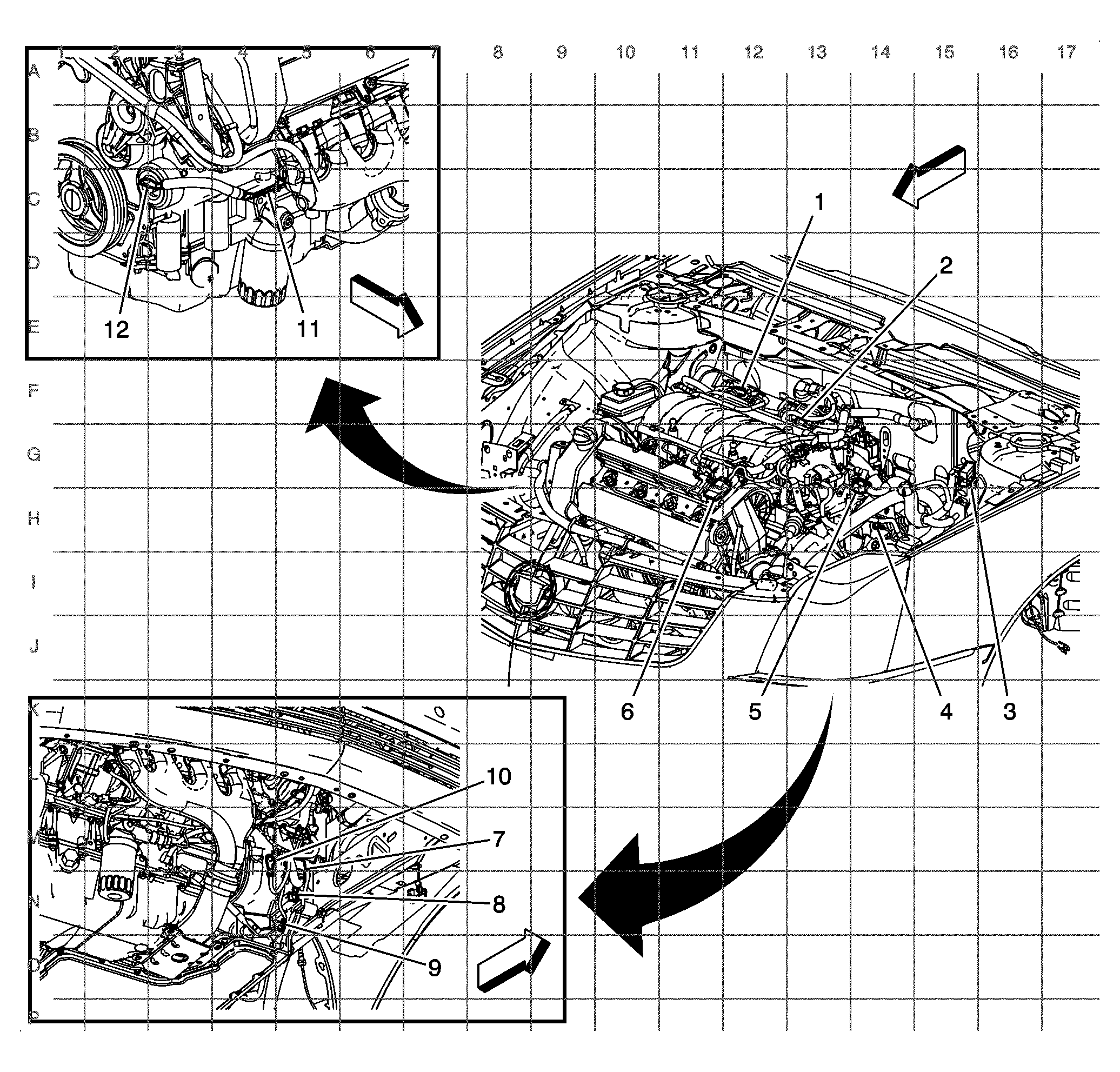

| Callout | Component Name |
|---|---|
| 1 | X397 (CF5) |
| 2 | X305 |
| 3 | G307 |
| 4 | X395 (DE9) |
| 5 | G403 |
| 6 | X304 |
| 7 | G306 |
| 8 | G402 |
| 9 | X308 |
| 10 | X420 |
| 11 | X494 (UFR) |
| 12 | X321 |
| 13 | X445 |
| 14 | X313 |
