Transfer Case Front

WARNING: This page is about a different variant/trim than selected.

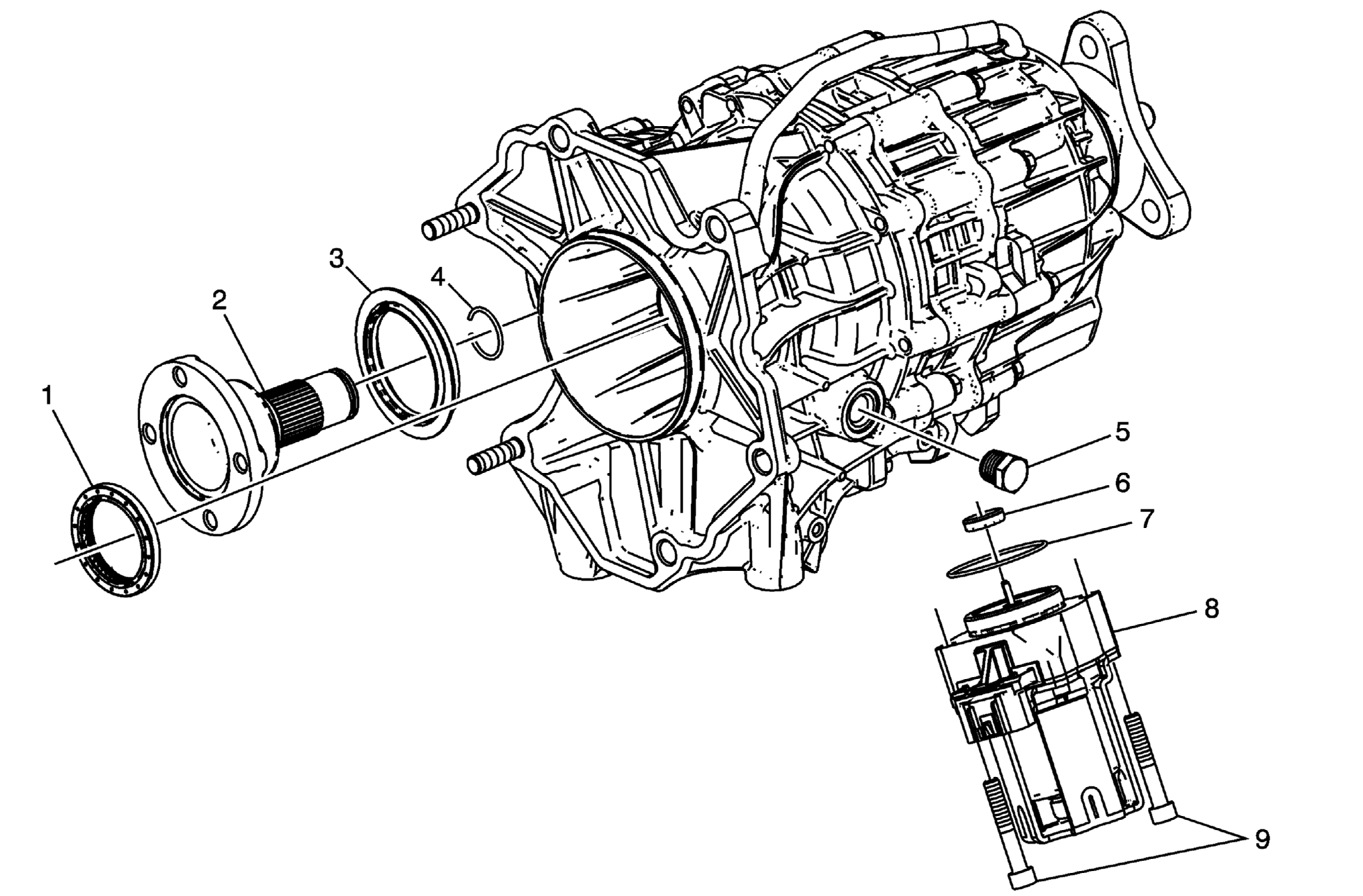

Fig 1: Transfer Case Front
GM4069505Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
1 Transfer Case Input Shaft Seal
2 Transfer Case Front Output Shaft Flange
3 Transfer Case Rear Output Shaft Oil Slinger
4 Transfer Case Front Output Shaft Flange Retaining Ring
5 Transfer Case Fill Plug
6 Transfer Case Four Wheel Drive Actuator Seal
7 Transfer Case Four Wheel Drive Actuator O-Ring Seal
8 Transfer Case Four Wheel Drive Actuator
9 Transfer Case Four Wheel Drive Actuator Bolt [2x]
