Installation Procedure
Generator Cable (4) - Install
- Generator Cable Fastener (2) - Install and tighten 12 N.m (106 lb in)
- Protective Cap (3) - Install
- Retainer (1) - Engage
Radiator Inlet Hose (2) - Install - Radiator Inlet Hose Replacement (LTG with HP9)
Retainer (1) - Engage [2x]

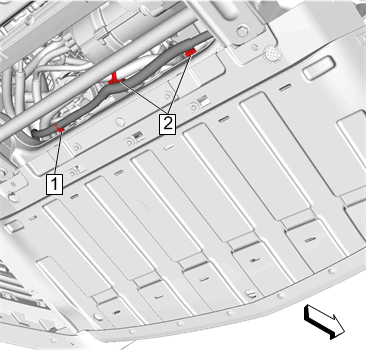

Retainer (1) - Engage
- Retainer Clip (2) - Engage [2x]

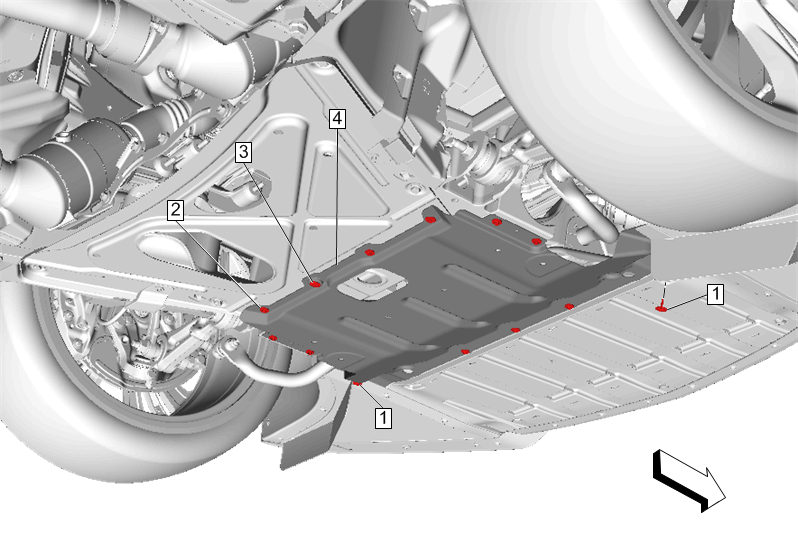

Underbody Front Air Deflector (4) - Install - Underbody Front Air Deflector Replacement

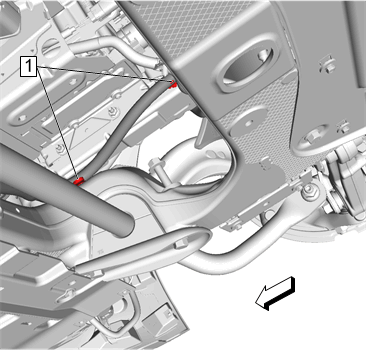

Retainer (1) - Engage [2x]

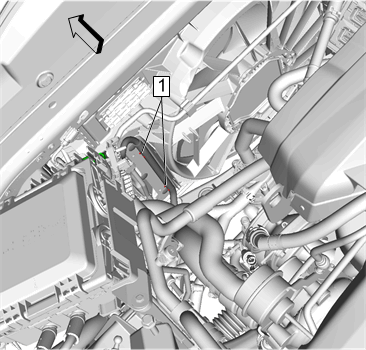

Wiring Harness Retainer (1) - Engage [2x]

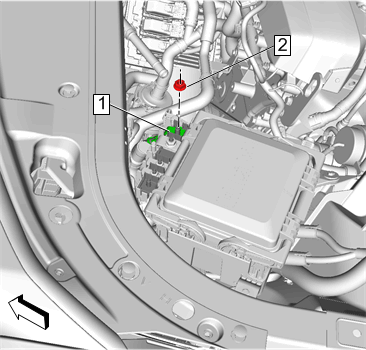

Generator Cable (1) - Install
- Generator Cable Fastener (2) - Install and tighten 12 N.m (106 lb in)
Power Distributor Fuse Block Cover (1) - Install

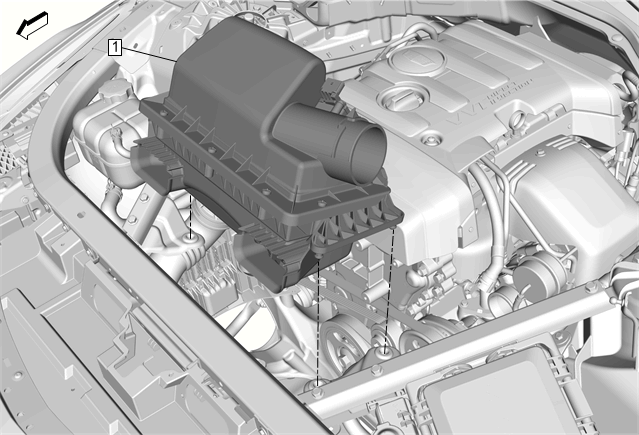

Air Cleaner Assembly (1) - Install - Air Cleaner Assembly Replacement
- Enable the high voltage system. High Voltage Enabling
CAUTION:
Refer to Fastener Caution
