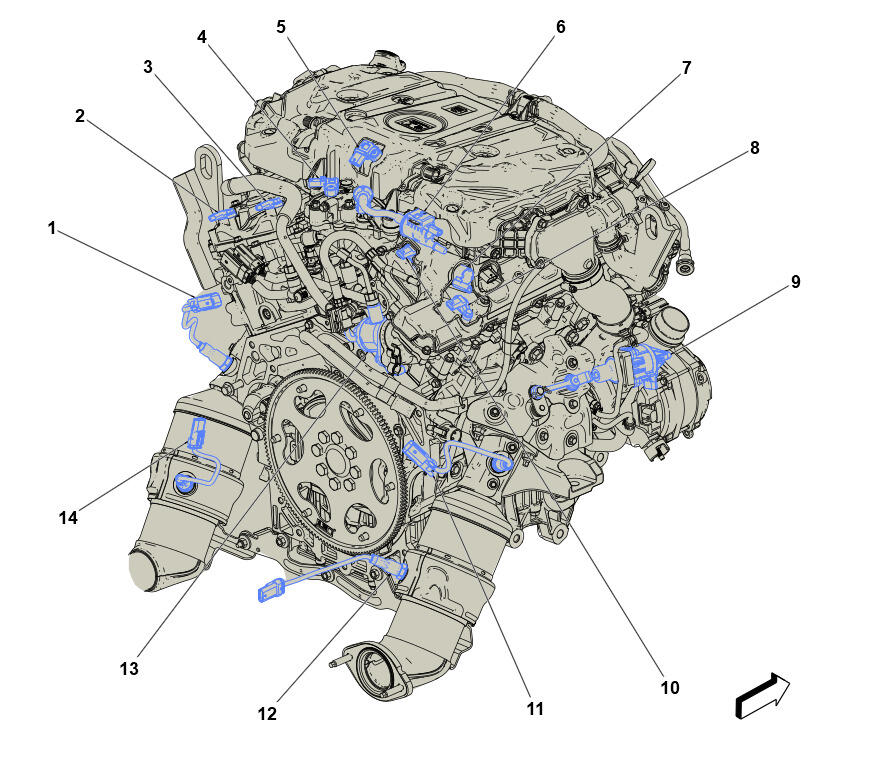

Rear of Engine Components (LGY)
NOTE:
Callouts in the following chart represent components shown in graphic above.
Rear of Engine Components (LGY)
| Component Name | Callout |
|---|---|
| B52E Heated Oxygen Sensor - Bank 2 Sensor 1 (LGY) B52E Heated Oxygen Sensor - Bank 2 Sensor 1 (LGY) | 1 |
| B23C Camshaft Position Sensor - Bank 2 Exhaust (LGY) B23C Camshaft Position Sensor - Bank 2 Exhaust (LGY) | 2 |
| B23D Camshaft Position Sensor - Bank 2 Intake (LGY) B23D Camshaft Position Sensor - Bank 2 Intake (LGY) | 3 |
| B74 Manifold Absolute Pressure Sensor B74 Manifold Absolute Pressure Sensor (LGY) | 4 |
| B111B Turbocharger/Supercharger Boost Pressure and Intake Air Temperature Sensor (LGY) B111B Turbocharger/Supercharger Boost Pressure and Intake Air Temperature Sensor (LGY) | 5 |
| Q12 Evaporative Emission Canister Purge Solenoid Valve Q12 Evaporative Emission Canister Purge Solenoid Valve | 6 |
| Q94AA Valve Rocker Arm Oil Control Valve - Bank 1 Q94AA Valve Rocker Arm Oil Control Valve - Bank 1 (LGY) | 7 |
| B23A Camshaft Position Sensor - Bank 1 Exhaust (LGY) B23A Camshaft Position Sensor - Bank 1 Exhaust (LGY) | 8 |
| M128A Turbocharger Wastegate Actuator - Bank 1 (LGY) M128A Turbocharger Wastegate Actuator - Bank 1 (LGY) | 9 |
| B23B Camshaft Position Sensor - Bank 1 Intake (LGY) B23B Camshaft Position Sensor - Bank 1 Intake (LGY) | 10 |
| B52C Heated Oxygen Sensor - Bank 1 Sensor 1 (LGY) B52C Heated Oxygen Sensor - Bank 1 Sensor 1 (LGY) | 11 |
| B52D Heated Oxygen Sensor - Bank 1 Sensor 2 (LGY) B52D Heated Oxygen Sensor - Bank 1 Sensor 2 (LGY) | 12 |
| G18 Fuel Pump - High Pressure G18 Fuel Pump - High Pressure | 13 |
| B52F Heated Oxygen Sensor - Bank 2 Sensor 2 (LGY) B52F Heated Oxygen Sensor - Bank 2 Sensor 2 (LGY) | 14 |
