Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

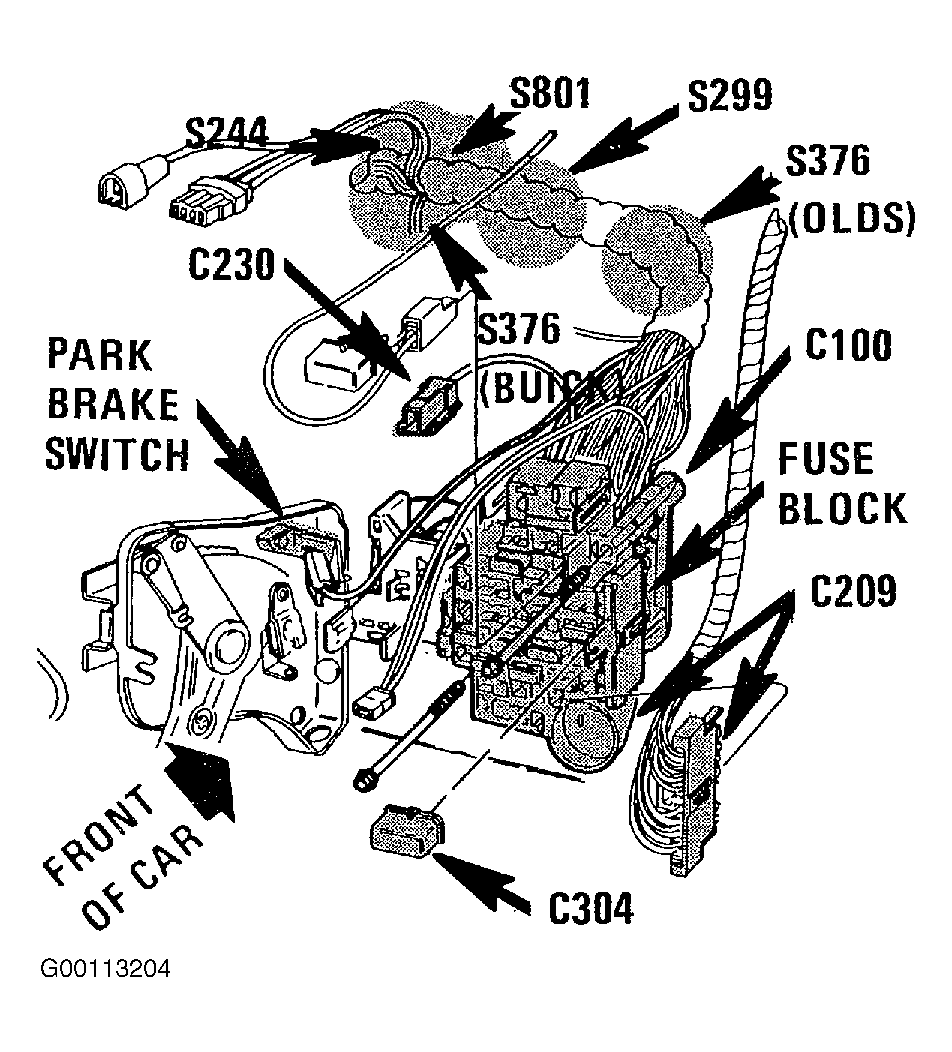

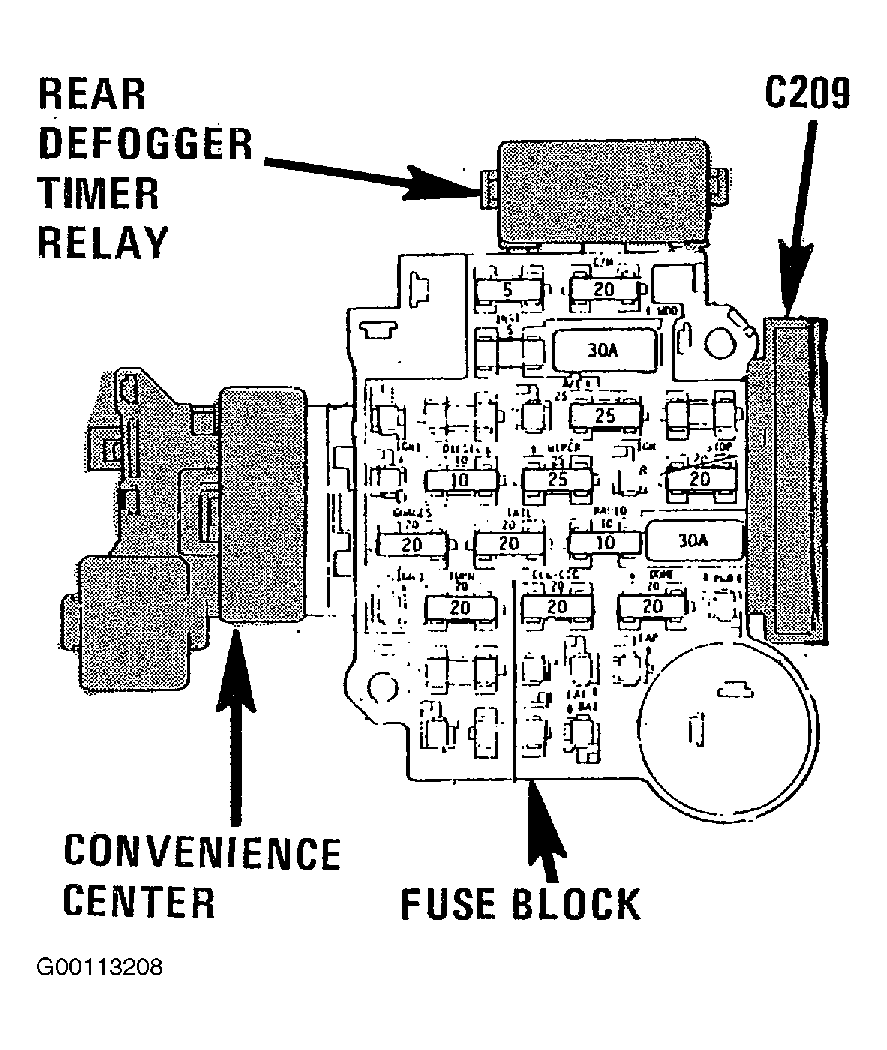

| Fuse Block | Behind Left Hand Side Of Instrument Panel, Near Shroud, See Fig 1 |
| Power Door Lock Motor | In Each Door, Near Center, See Fig 2 |

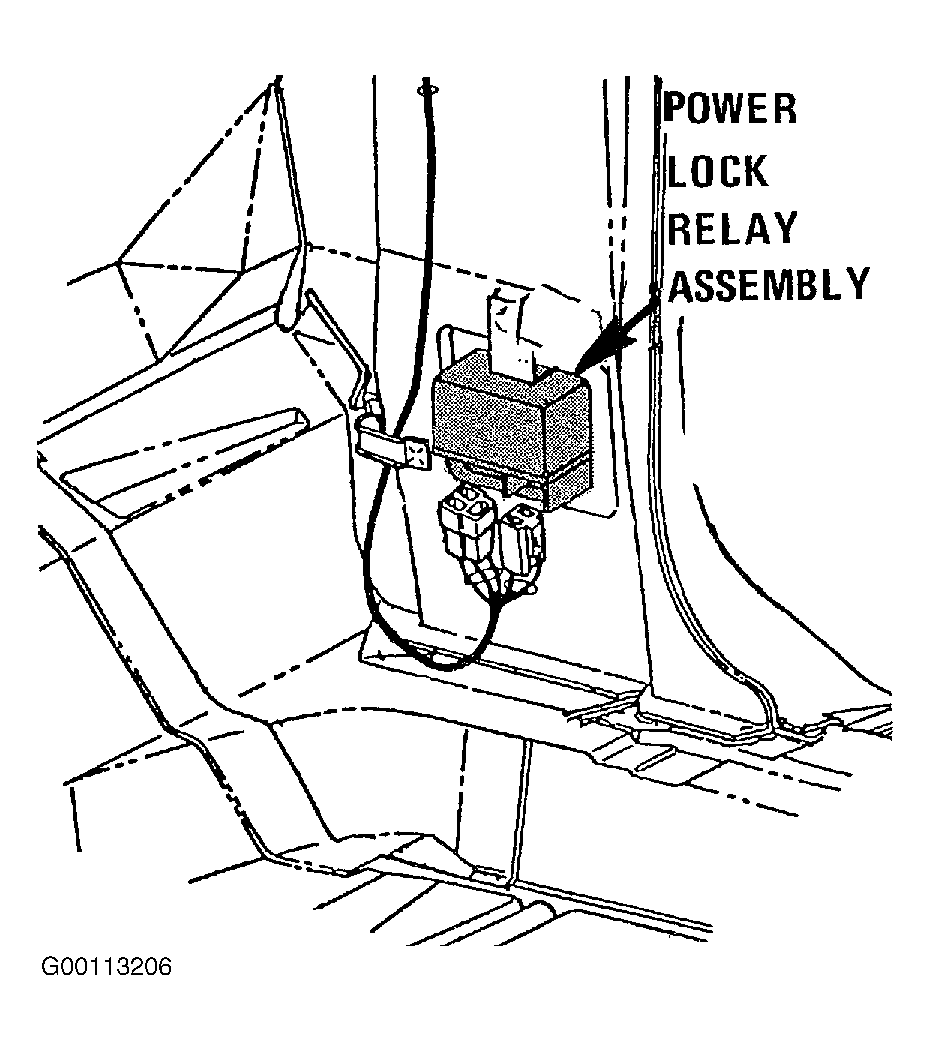

| Power Lock Relay Assembly | At Right Hand Shroud, Near Lower Access Hole, See Fig 3 |

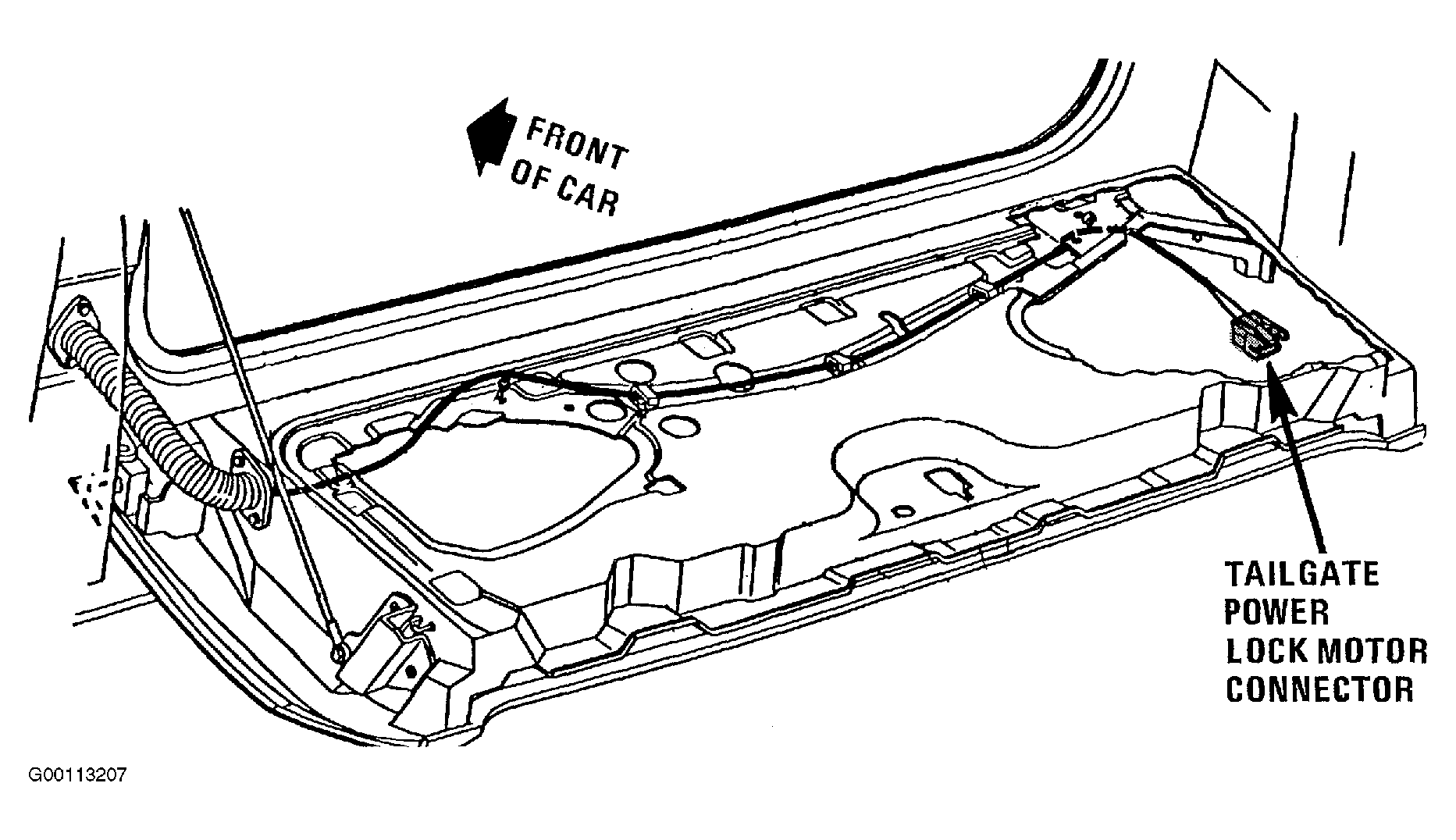

| Tailgate Lock Motor | In Tailgate, See Fig 4 |
| C209 (11 Cavities) | At Body Connector On Right Hand Side Of Fuse Block, See Fig 5 |

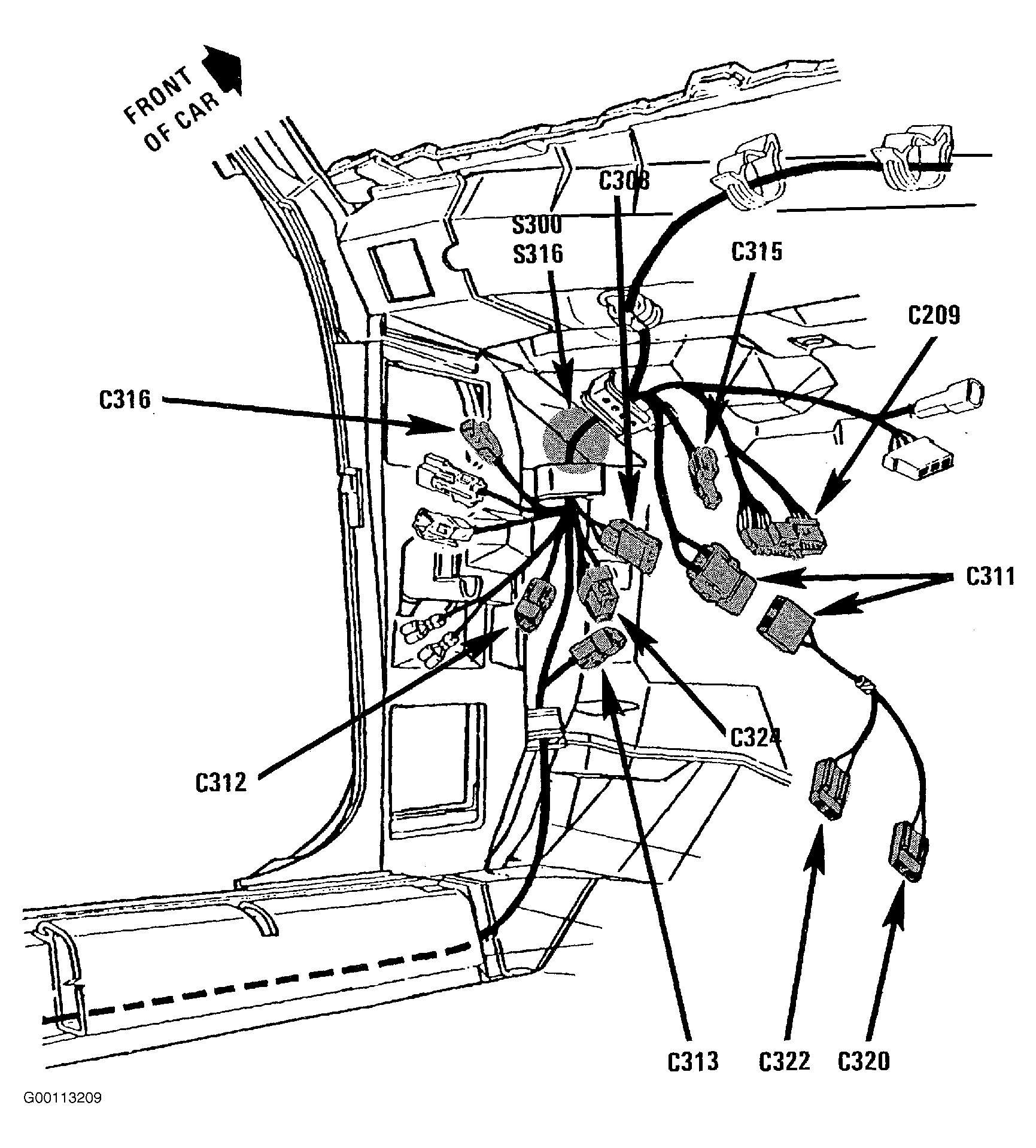

| C308 (2 Cavities) | Below Left Hand Side Of Instrument Panel, On Shroud, See Fig 6 |

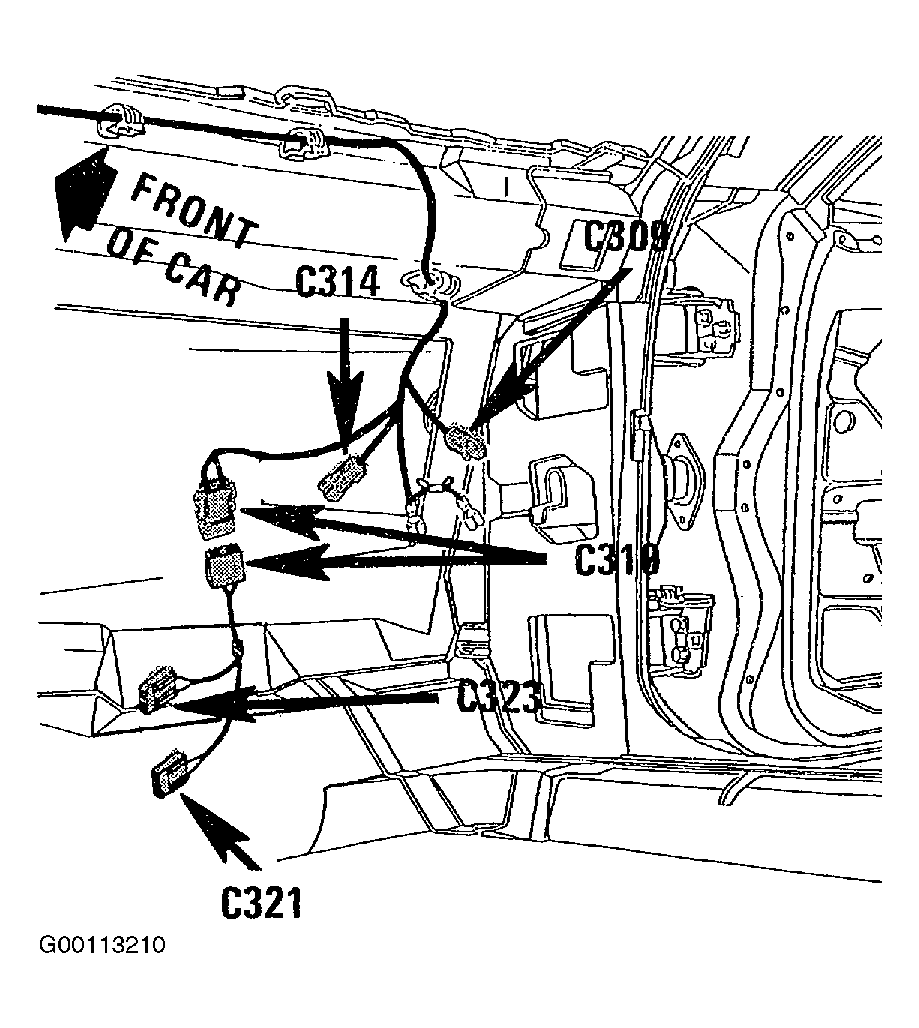

| C314 (1 Cavity) | Below Right Hand Side Of Instrument Panel, Near Shroud, See Fig 7 |
| C378 (3 Cavities) | Under Left Hand Side Of Instrument Panel, Near Bottom Access Hole, See Fig 2 |
| C379 (3 Cavities) | Under Right Hand Side Of Instrument Panel, Near Bottom Access Hole, See Fig 2 |
| C380 (2 Cavities) | At Lower Left Hand Shroud, Near Bottom Access Hole, See Fig 2 |
| C381 (2 Cavities) | At Right Hand Shroud, Near Center Access Hole, See Fig 2 |
| C382 (2 Cavities) | At Left Hand Shroud, Near Center Access Hole, See Fig 2 |
| C393 (2 Cavities) | At Lower Right Hand Shroud, Near Bottom Access Hole, See Fig 2 |

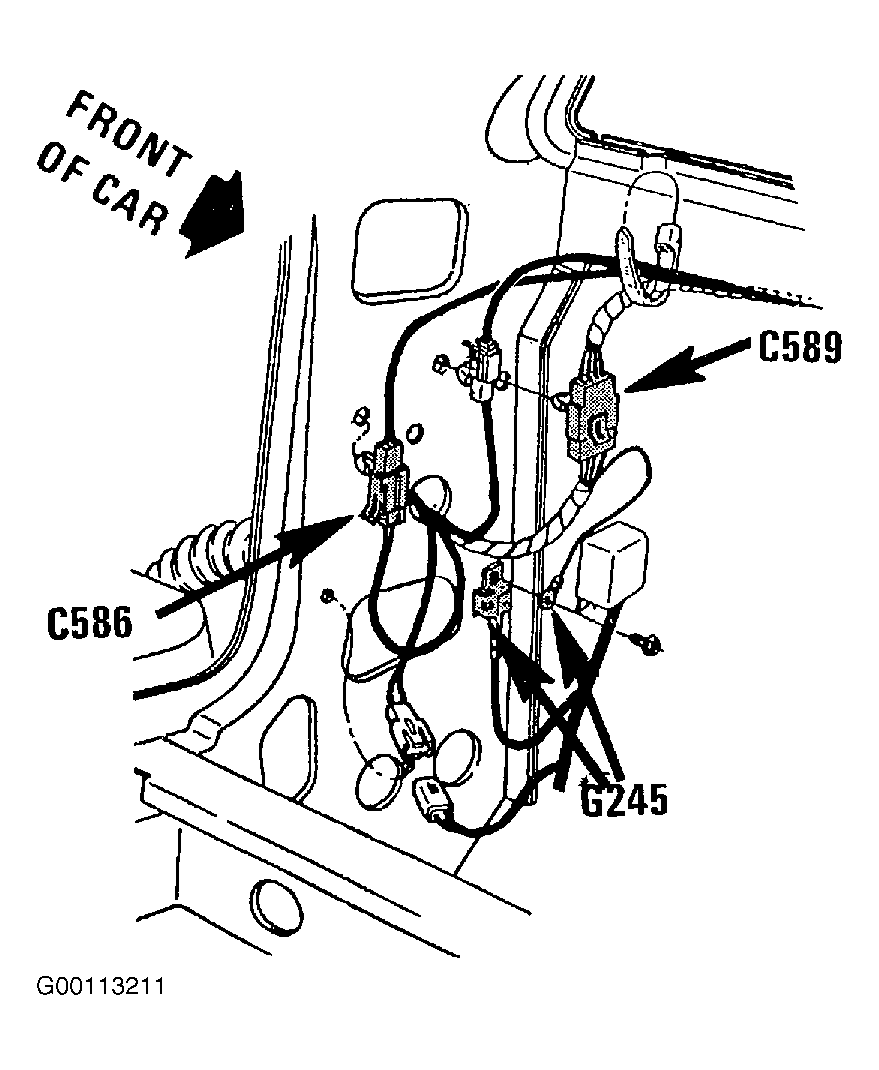

| C586 (2 Cavities) | At Left Hand Rear Of Cargo Compartment, See Fig 8 |
| C638 (3 Cavities) | Behind Left Hand Side Of Instrument Panel, Near Fuse Block |

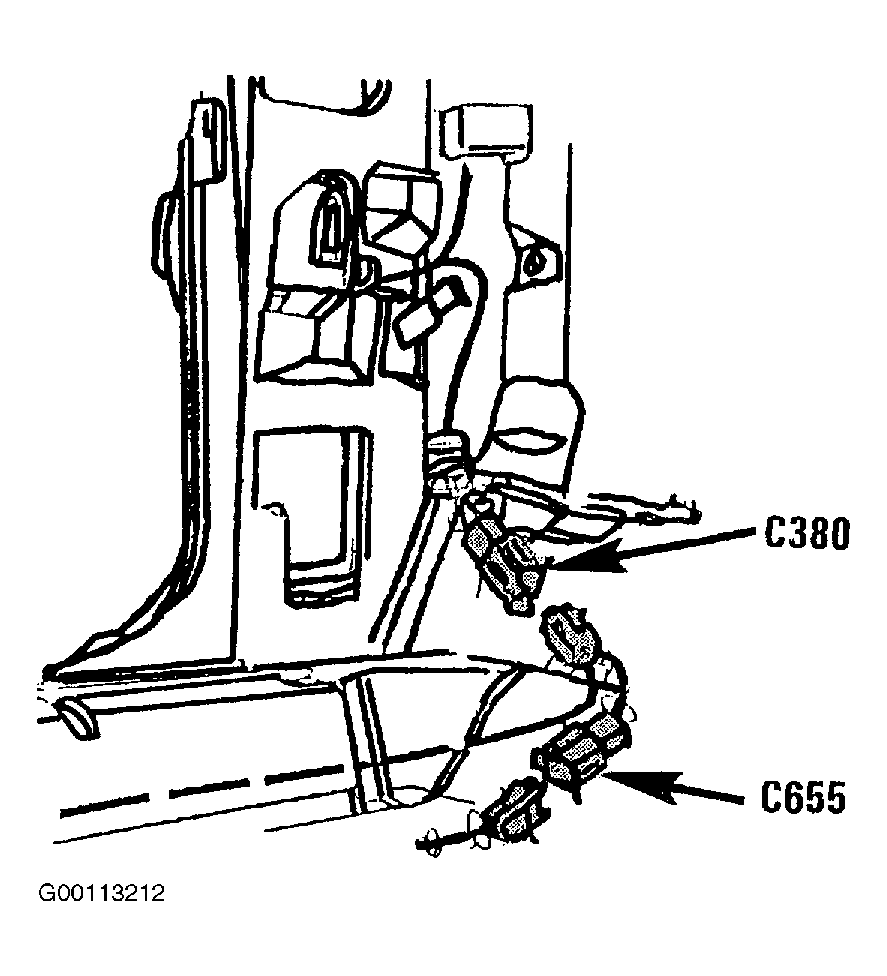

| C655 (2 Cavities) | At Left Hand Shroud, Near Access Hole, See Fig 9 |
| G110 | Behind Steering Column, Left Of Steering Column. See Fig 10 |

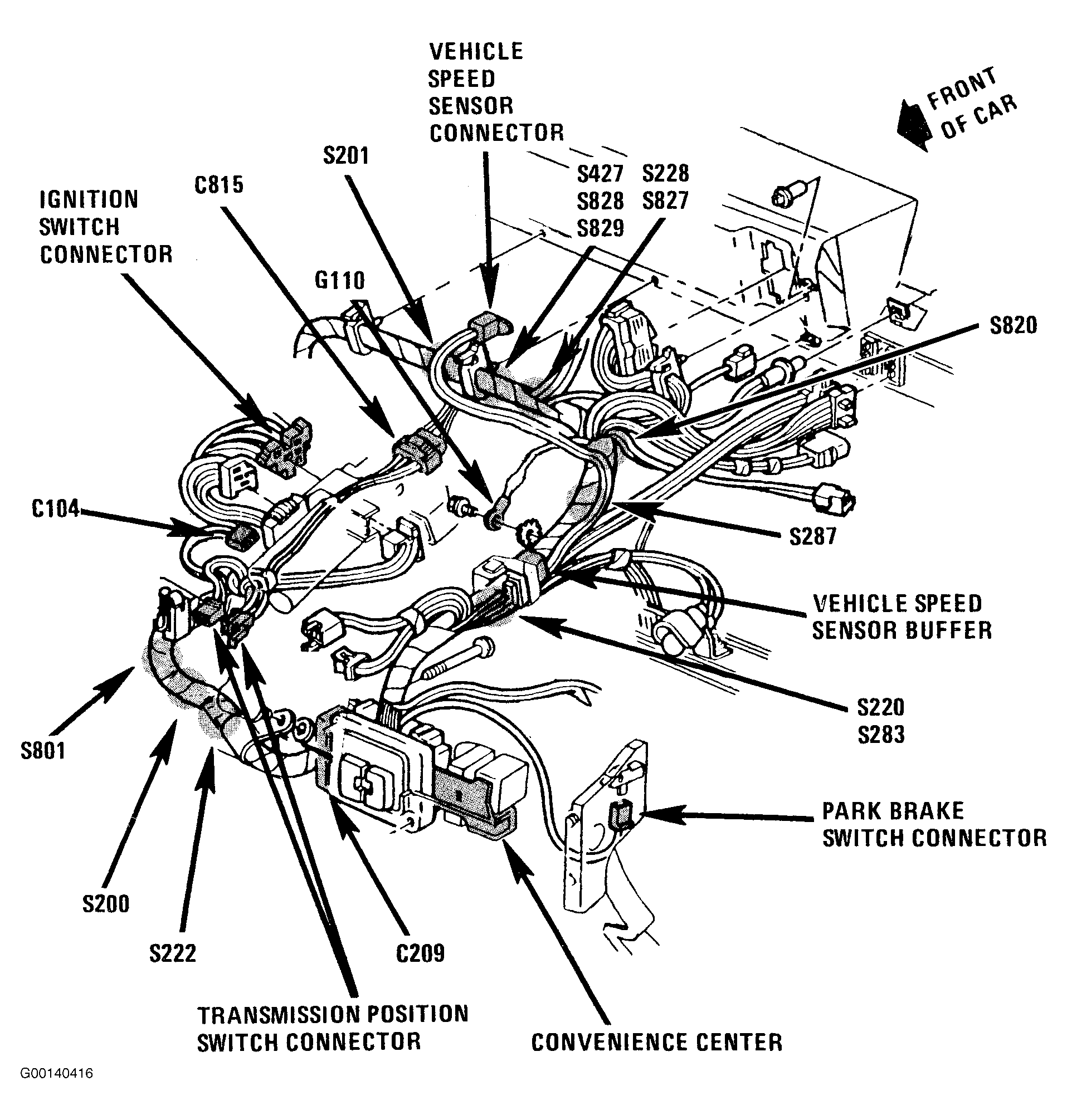

| S283 | In Instrument Panel Harness, Above Fuse Block, See Fig 1 |
| S300 | At Front Body Harness, On Left Hand Shroud, See Fig 6 |

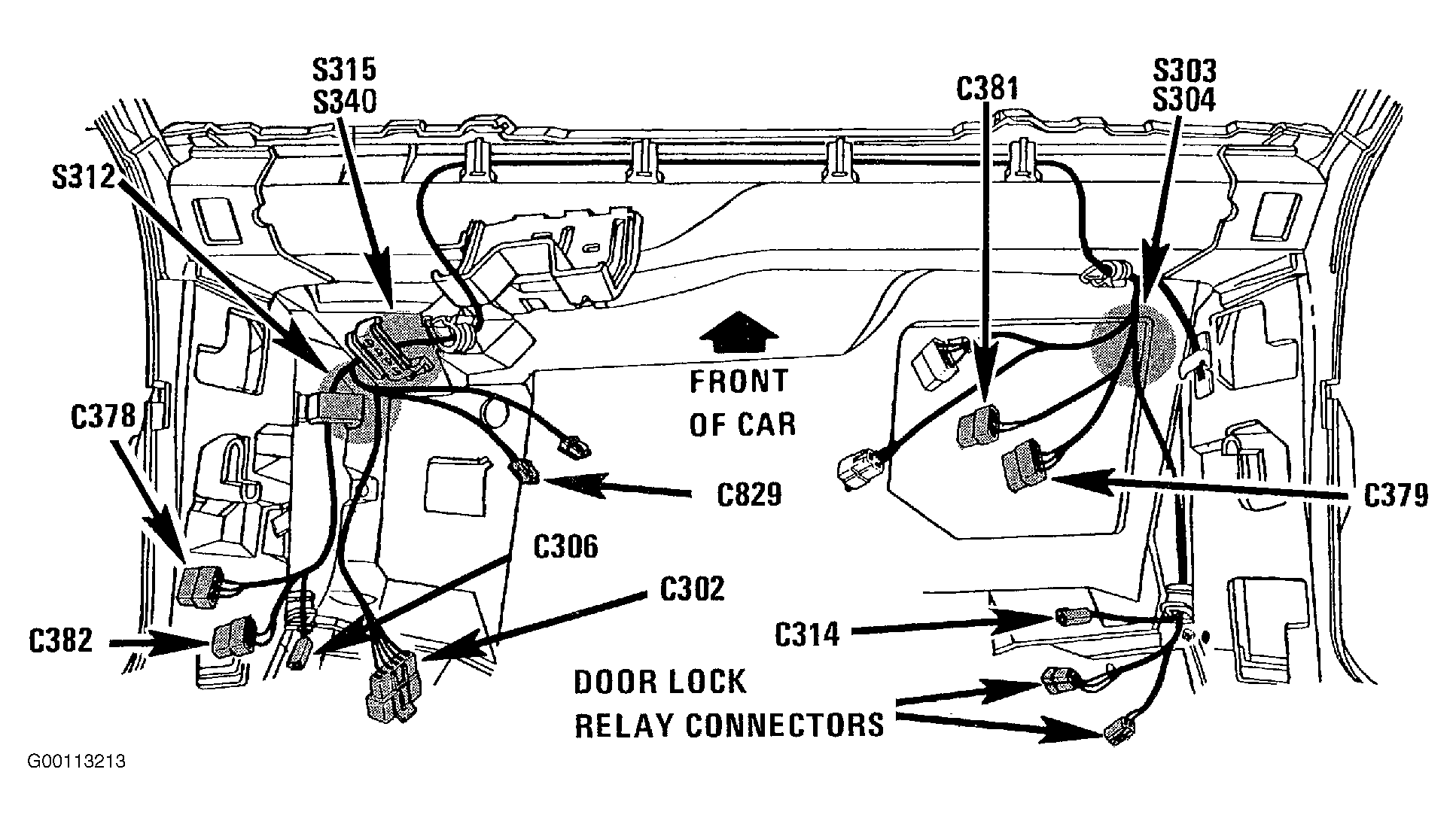

| S303 | At Power Door Lock Crosscar Harness, Under Right Hand Side Of Instrument Panel, See Fig 11 |
| S304 | In Power Door Lock Crosscar Harness, Under Right Hand Side Of Instrument Panel, See Fig 11 |

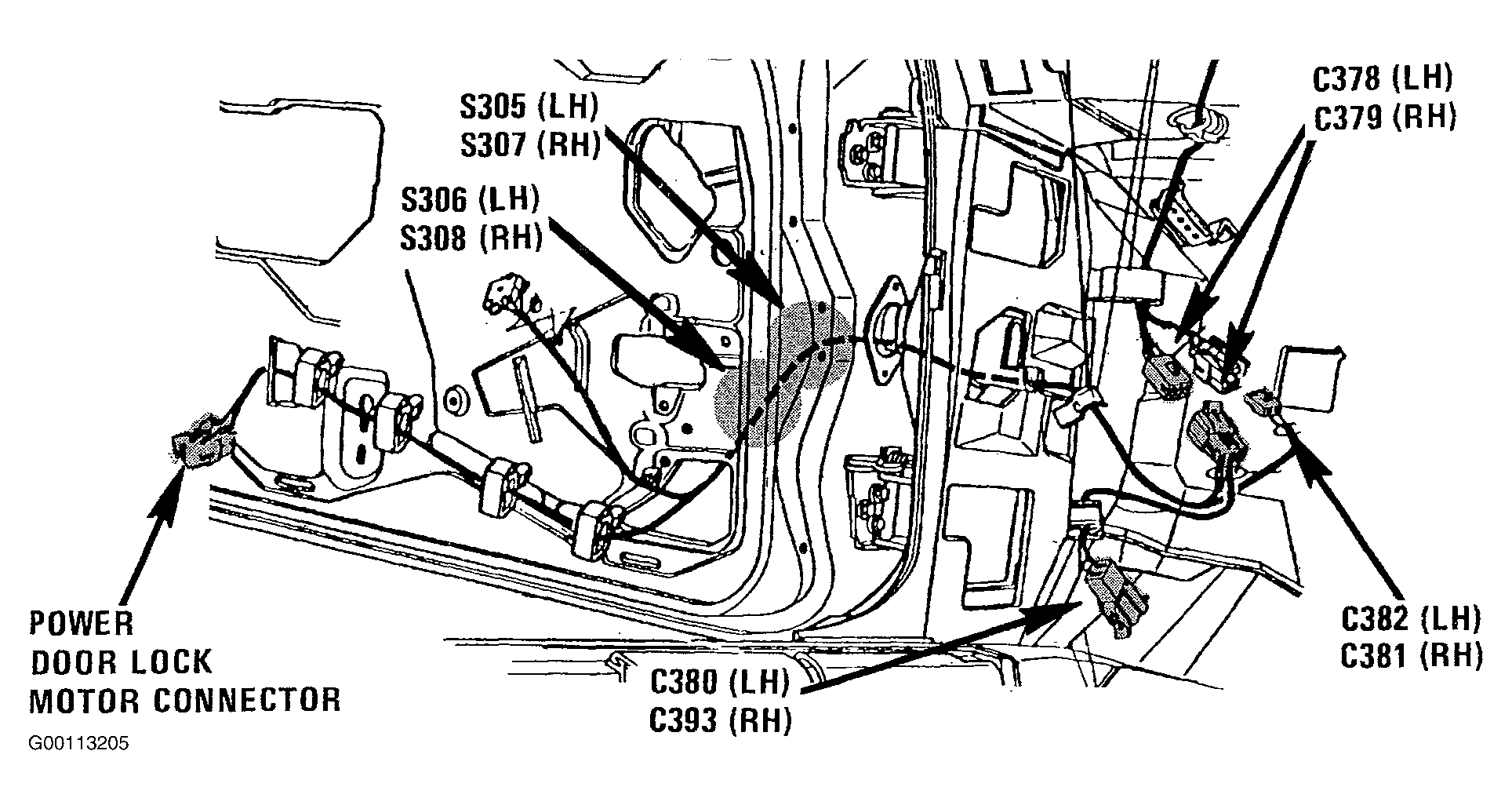

| S305 | In Power Door Lock Harness, Center Front Of Left Hand Front Door, See Fig 2 |
| S306 | In Power Door Lock Harness, Center Front Of Left Hand Front Door, See Fig 2 |
| S307 | In Power Door Lock Harness, Center Front Of Right Hand Front Door, See Fig 2 |
| S308 | In Power Door Lock Harness, Center Front Of Right Hand Front Door, See Fig 2 |
| S311 | Tailgate Front Harness, Near Left Center Lock Pillar |

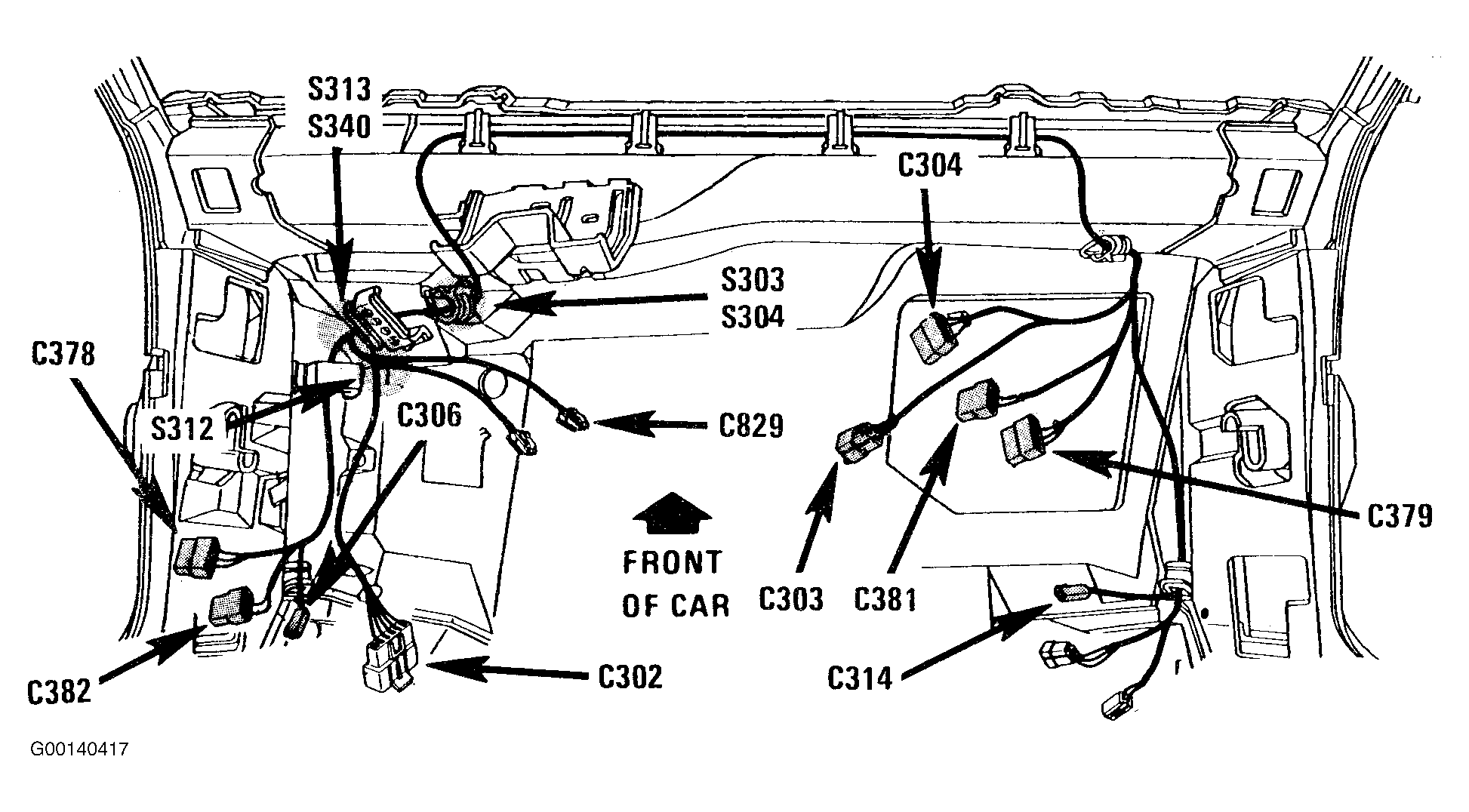

| S313 | In Crosscar Harness, Below Left Hand Side Of Instrument Pane. See Fig 12 . |
| S820 | In Instrument Panel Harness, Behind Left Hand Side Of Instrument Panel. See Fig 10 |
