Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

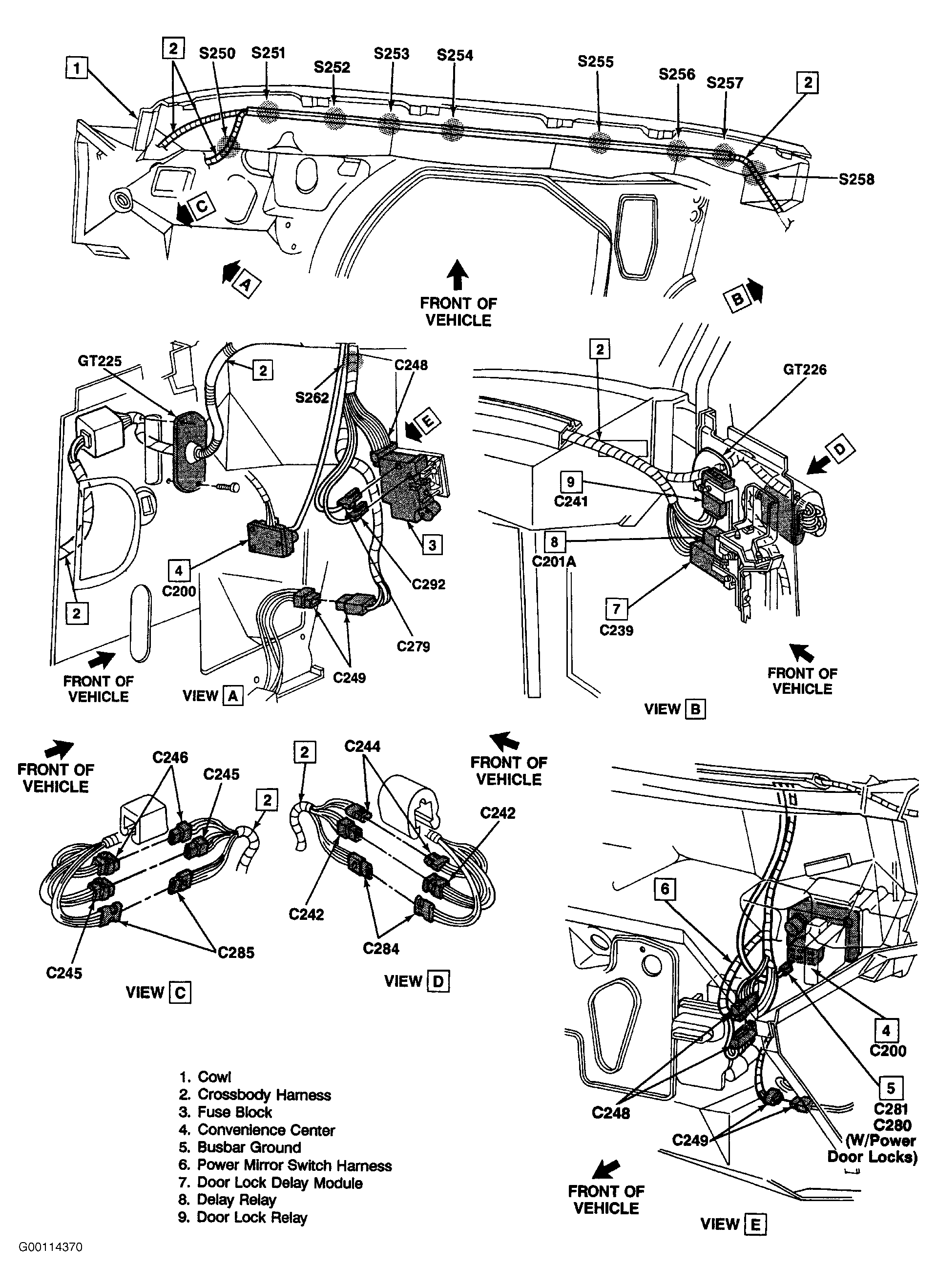

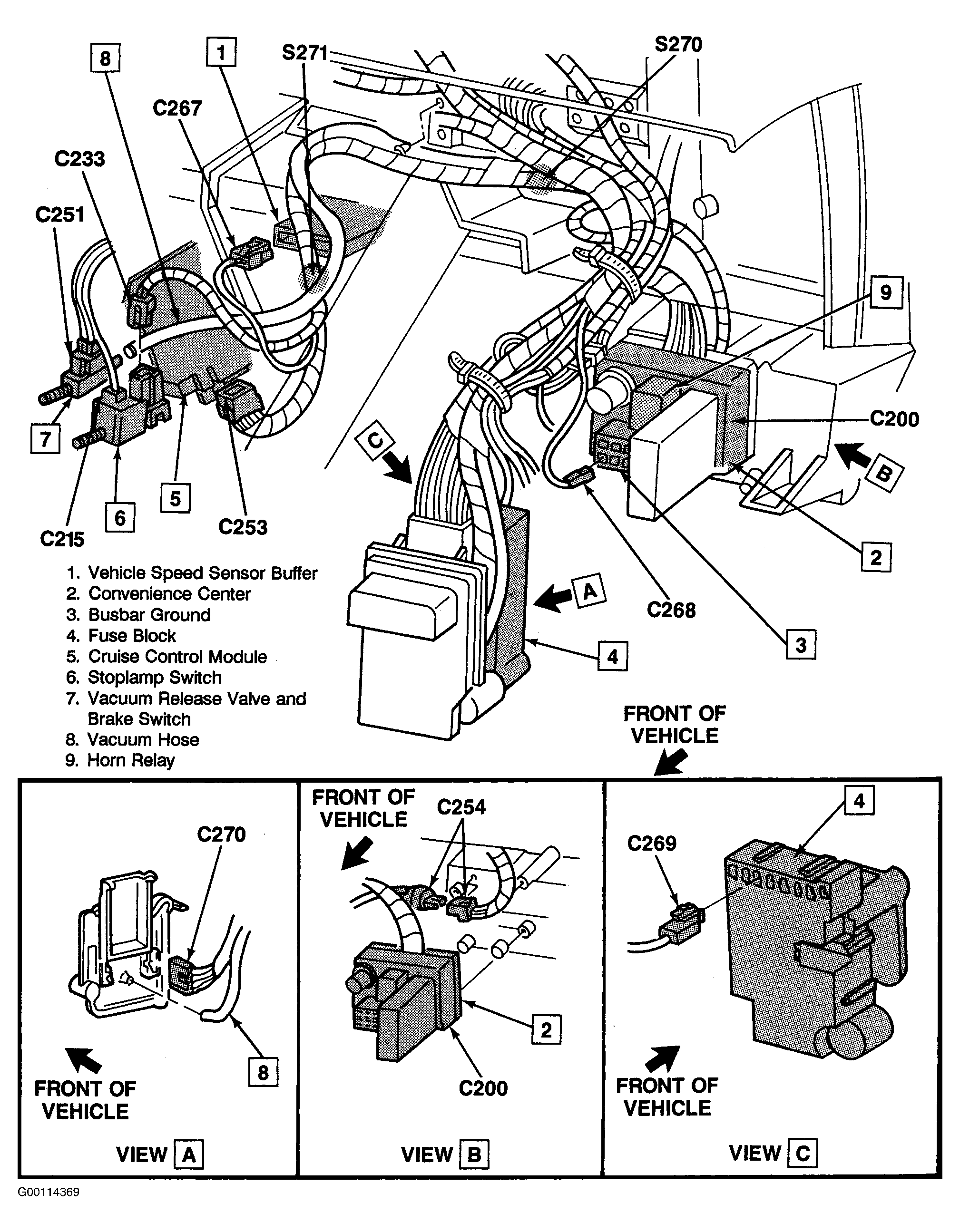

| Convenience Center | Behind Left Side Of Instrument Panel. See Fig 1 . |
| Fuse Block | Behind Left Side Of Instrument Panel. See Fig 1 . |
| Power Mirror Motors (Left) | Inside Left Mirror Housing. |
| Power Mirror Motors (Right) | Inside Right Mirror Housing. |

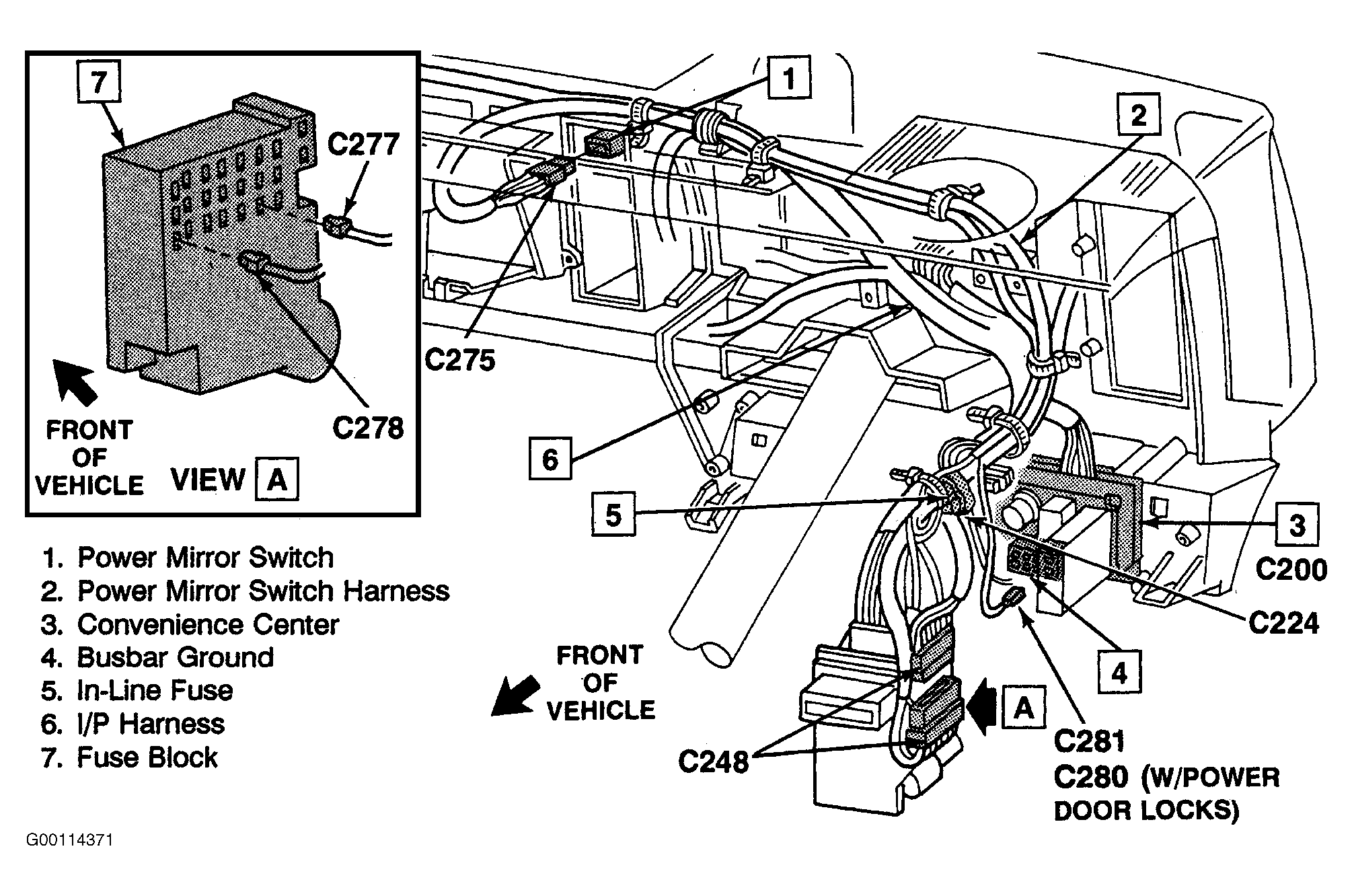

| Power Mirror Switch | Center Of Instrument Panel. See Fig 2 , Fig 3 & Fig 4 . |

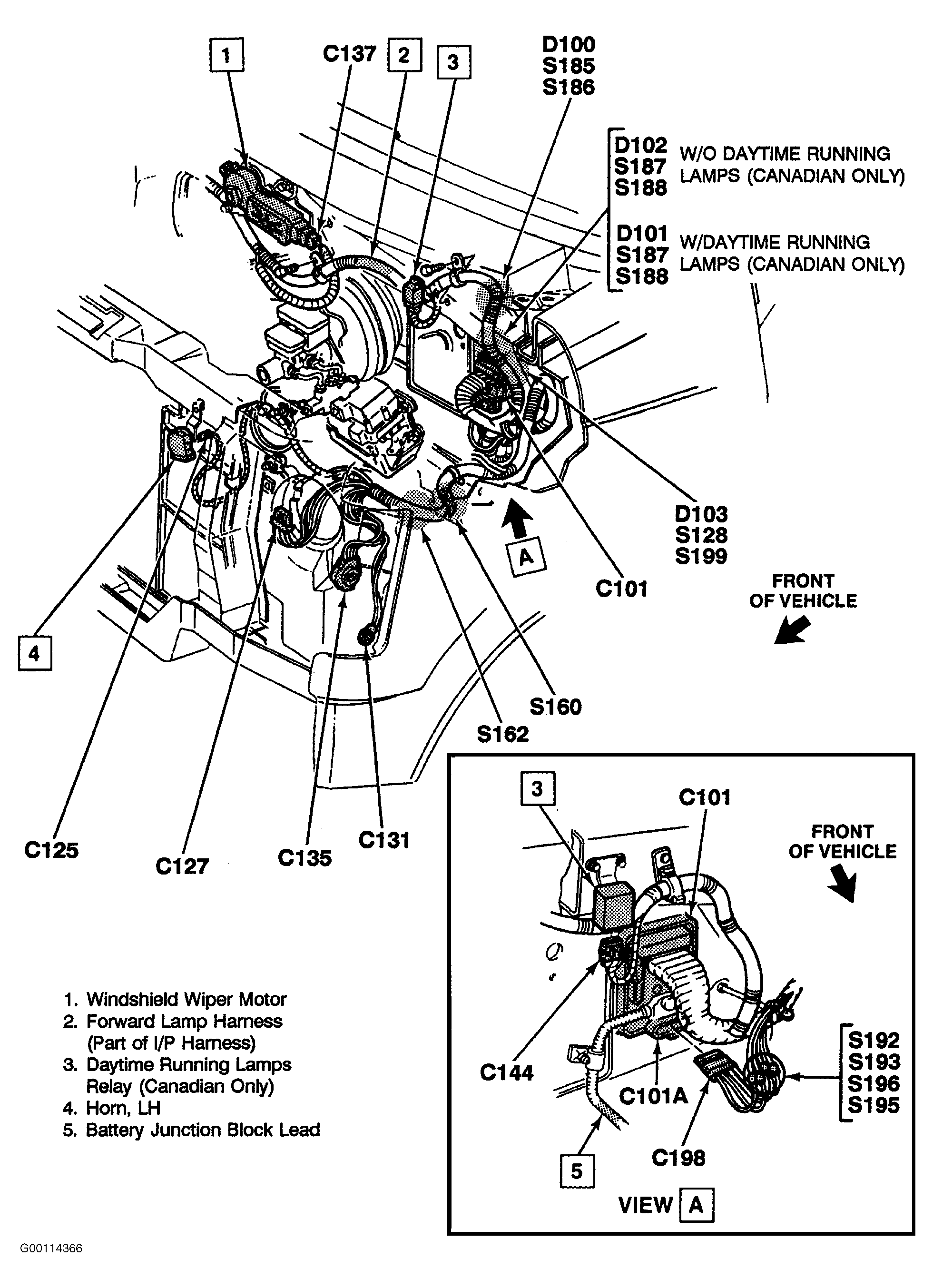

| C101 | Left Side Of Cowl. See Fig 5 . |
| C224 (In-Line Fuse, 3-Amp) | Behind Left Side Of Instrument Panel, Near Fuse Block. See Fig 2 . |
| C248 | Behind Left Side Of Instrument Panel, At Fuse Block. See Fig 6 . |
| C277 | At Fuse Block. See Fig 2 . |
| C278 | At Fuse Block. See Fig 2 . |
| C280 | At Busbar Ground. See Fig 6 . |
| C281 | At Busbar Ground. See Fig 6 . |
| C284 | Below Right Side Of Instrument Panel, At Right Shroud. See Fig 6 . |
| C285 | Below Left Side Of Instrument Panel, At Left Shroud. See Fig 6 . |
| GT225 | Left A-Pillar. See Fig 6 . |
| GT226 | Right A-Pillar. See Fig 6 . |

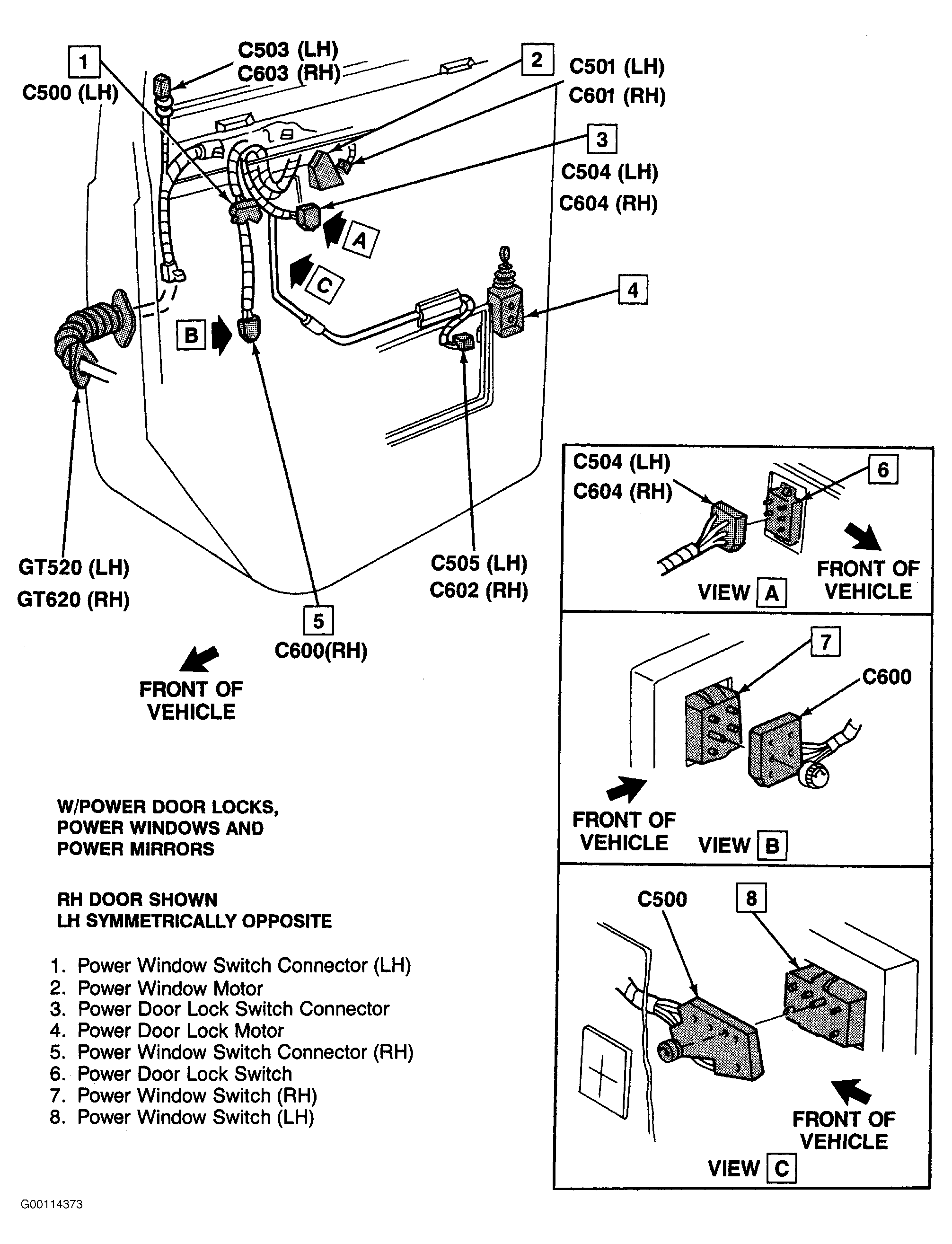

| GT520 | At Left A-Pillar. See Fig 3 . |

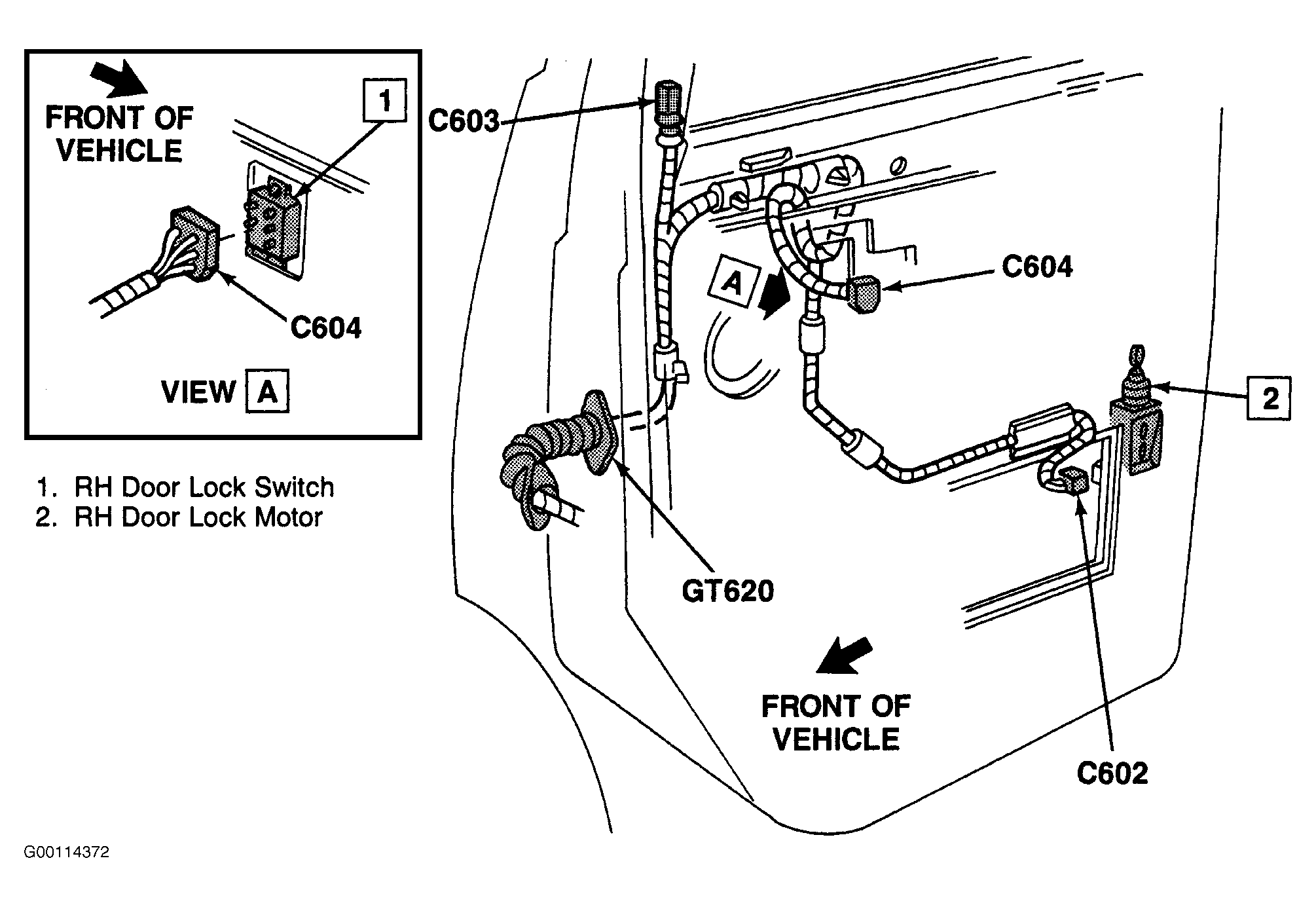

| GT620 | At Right A-Pillar. See Fig 4 . |

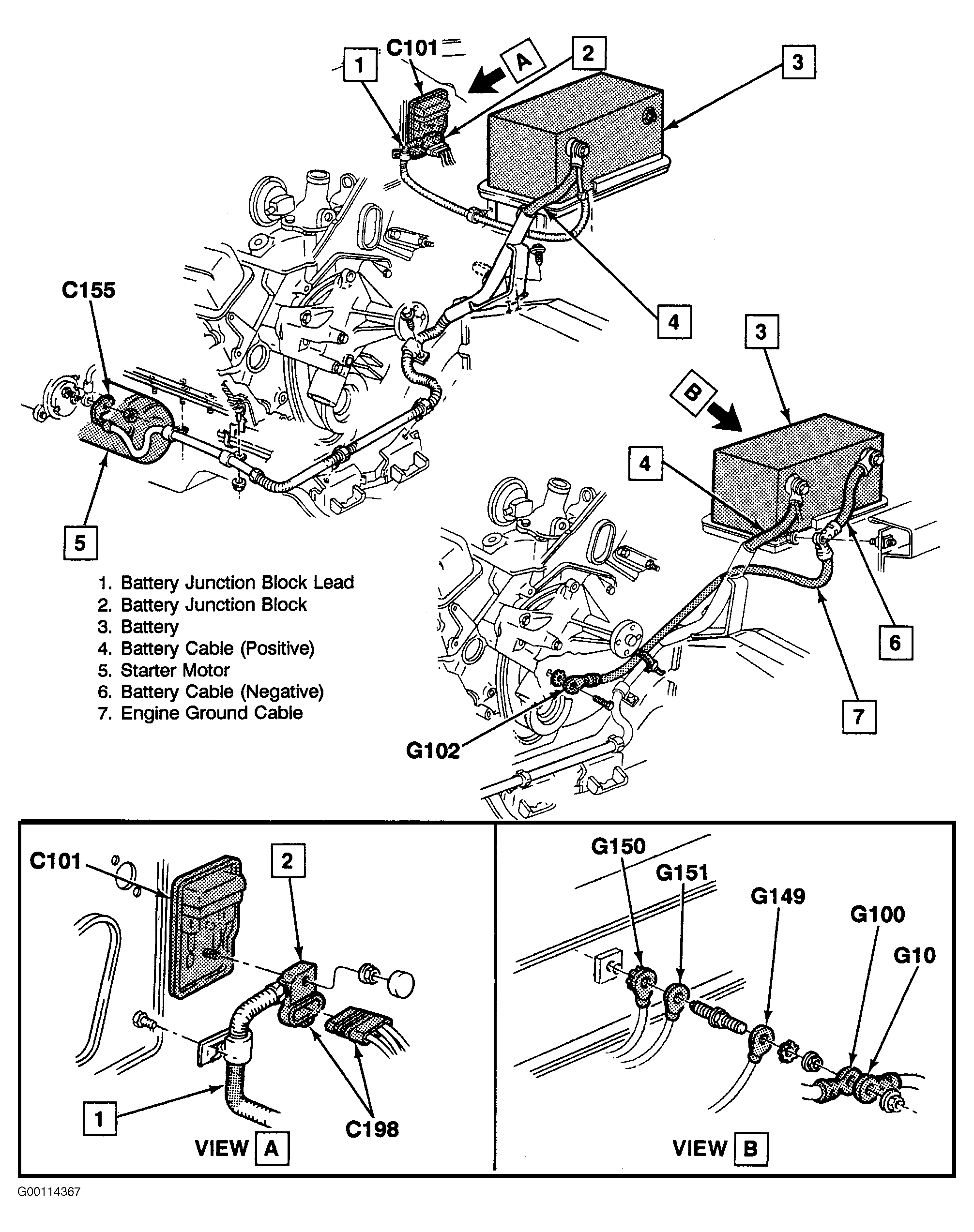

| G150 | On Radiator Support, Near Left Headlamp. See Fig 7 . |

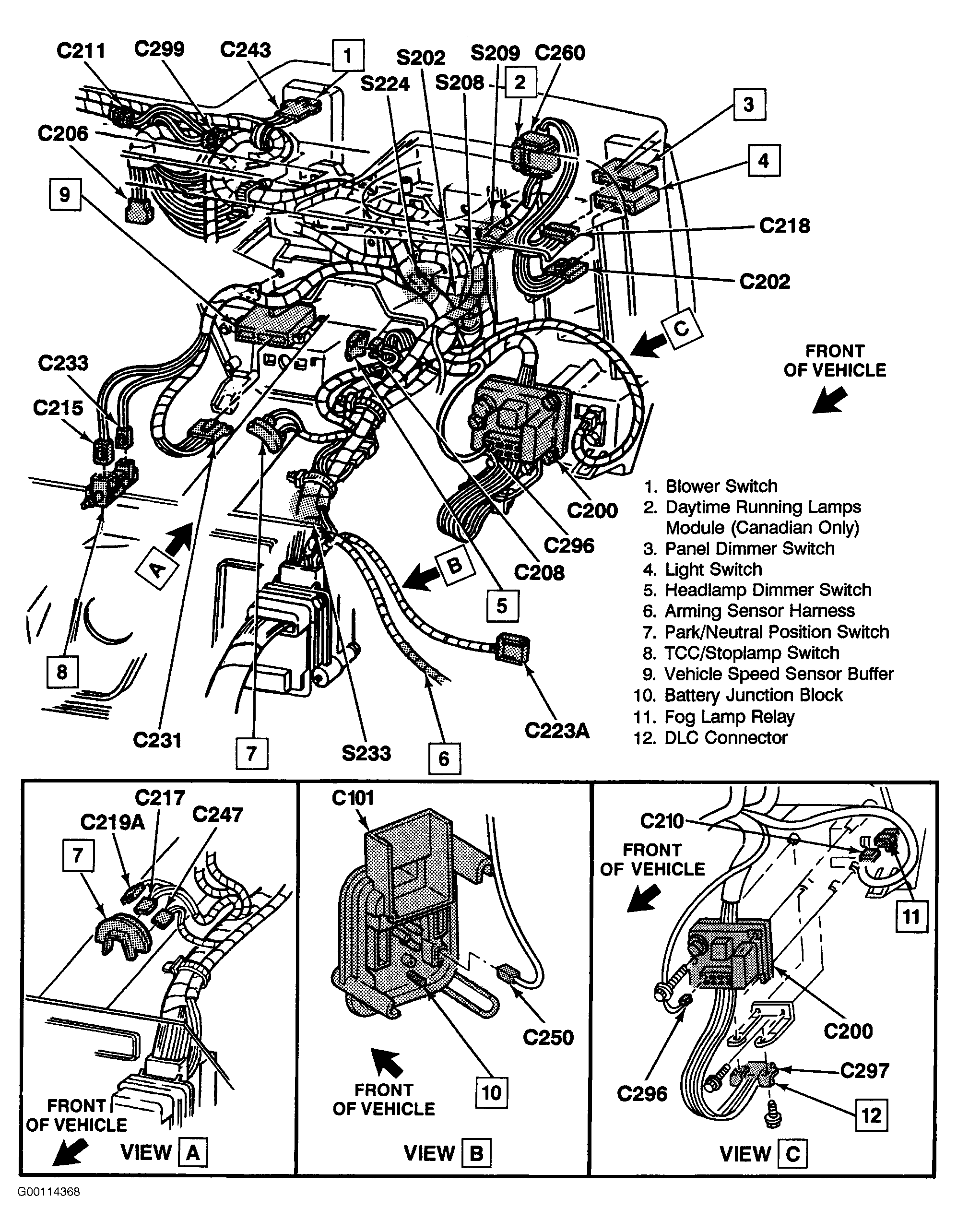

| S208 | Behind Left Side Of Instrument Panel, Above Steering Column. See Fig 8 . |
| S252 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 6 . |
| S253 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 6 . |
| S254 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 6 . |
| S262 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 6 . |
