Component Locations
CAUTION:
When battery is disconnected, vehicle computer and memory systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See 1994 GENERAL MOTORS CORP. COMPUTER RELEARN PROCEDURES
article in GENERAL INFORMATION before disconnecting battery.
COMPONENT LOCATIONS
| Component | Location |
|---|---|

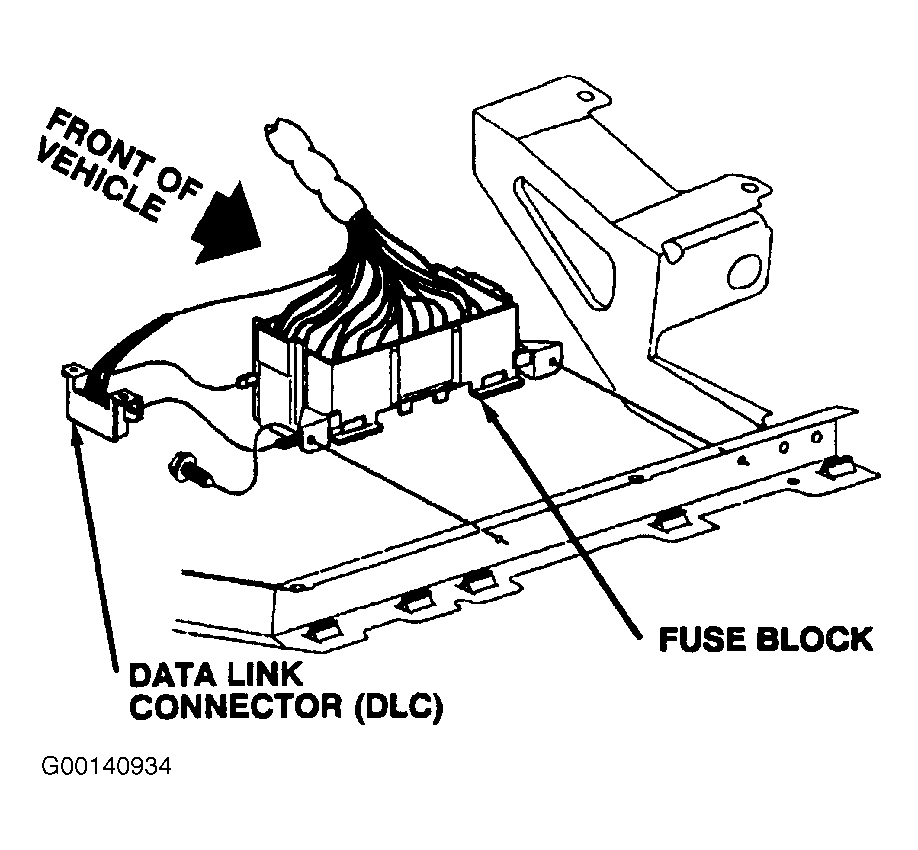

| Data Link Connector (DLC) | Behind Instrument Panel, On Passenger Side Of Fuse Block. See Fig 1 . |

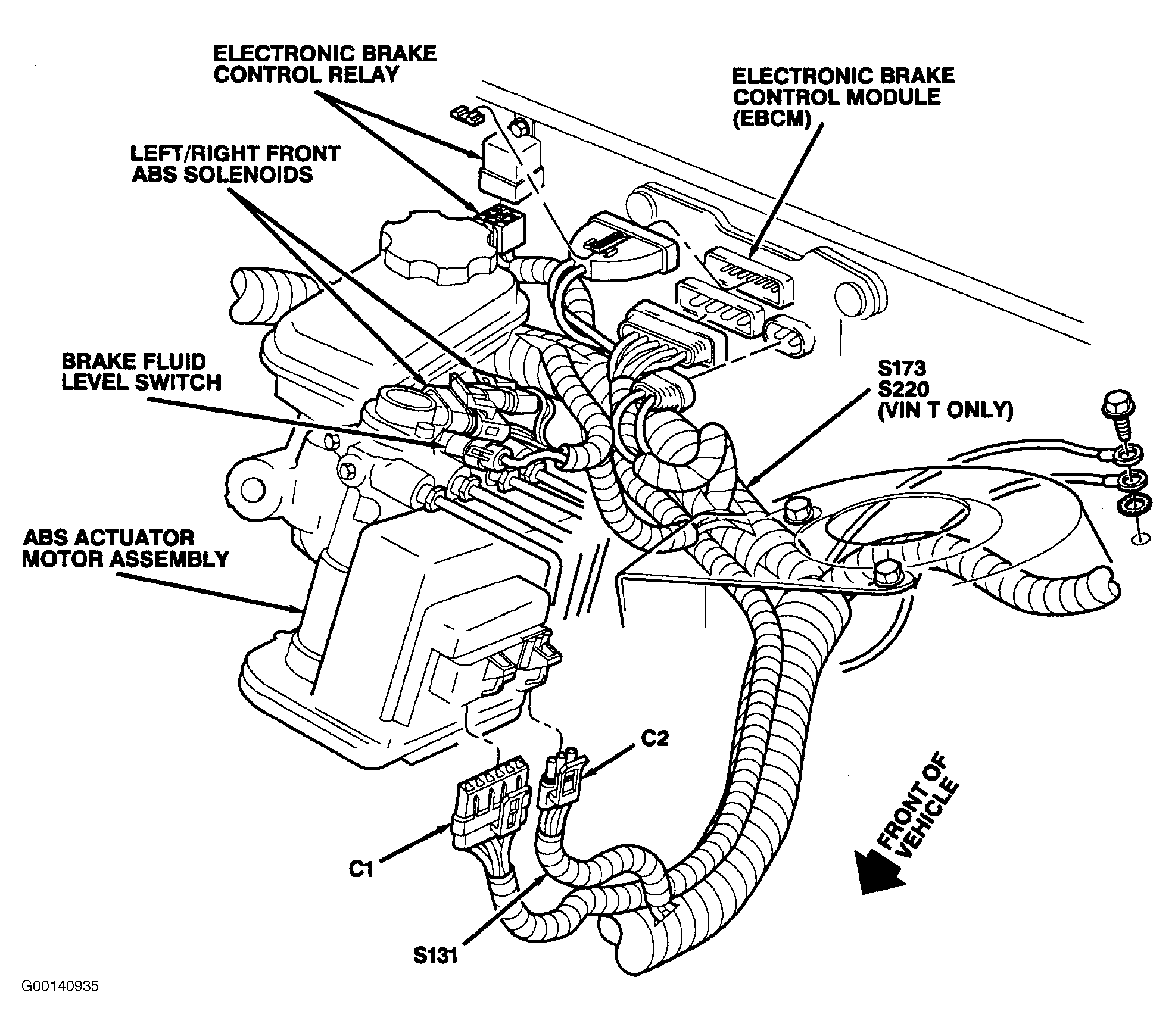

| Electronic Brake Control Module (EBCM) | Driver Rear Of Engine Compartment. See Fig 2 . |

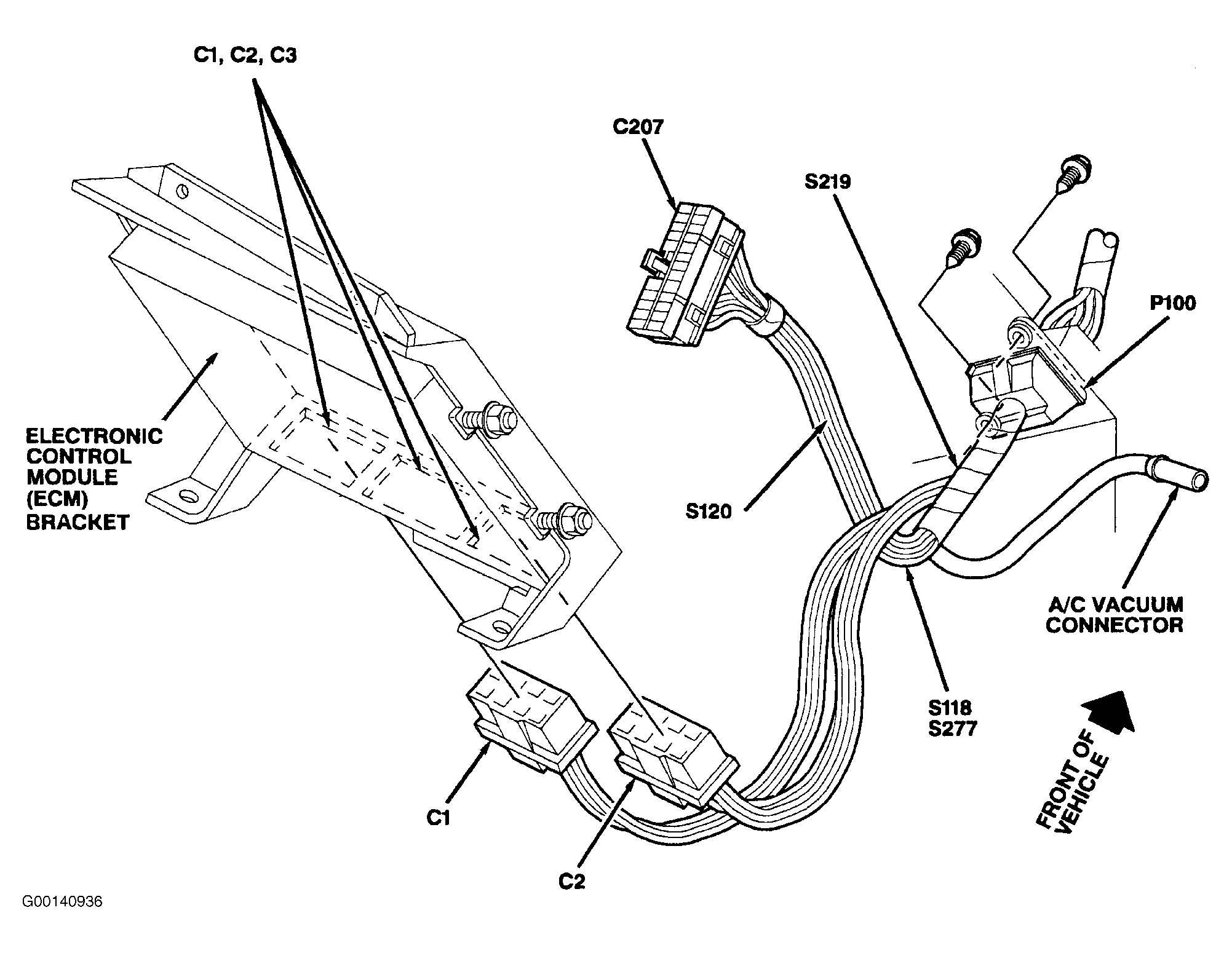

| Engine Control Module (ECM) | Behind Passenger Side Of Instrument Panel. See Fig 3 . |
| C207 (23 Terminals) | Behind Passenger Side Of Instrument Panel, Near ECM. See Fig 3 . |

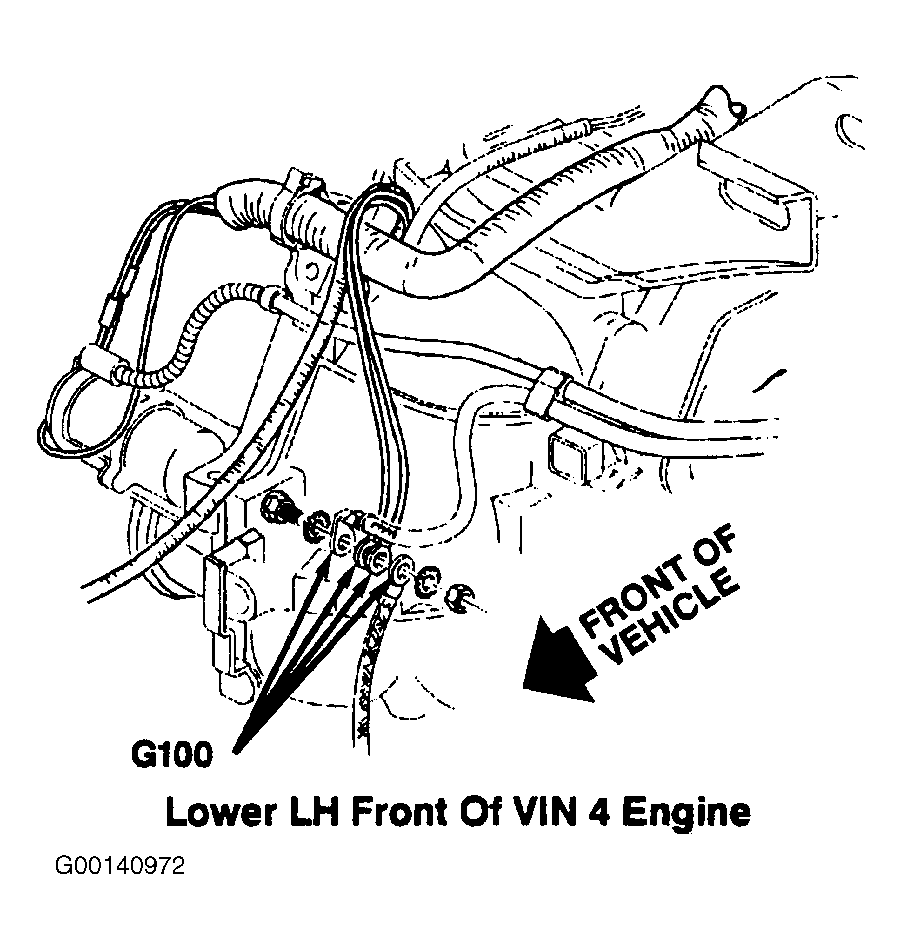

| G100 (VIN 4, 2.2L) | Front Of Engine, Left Of Starter Solenoid. See Fig 4 . |

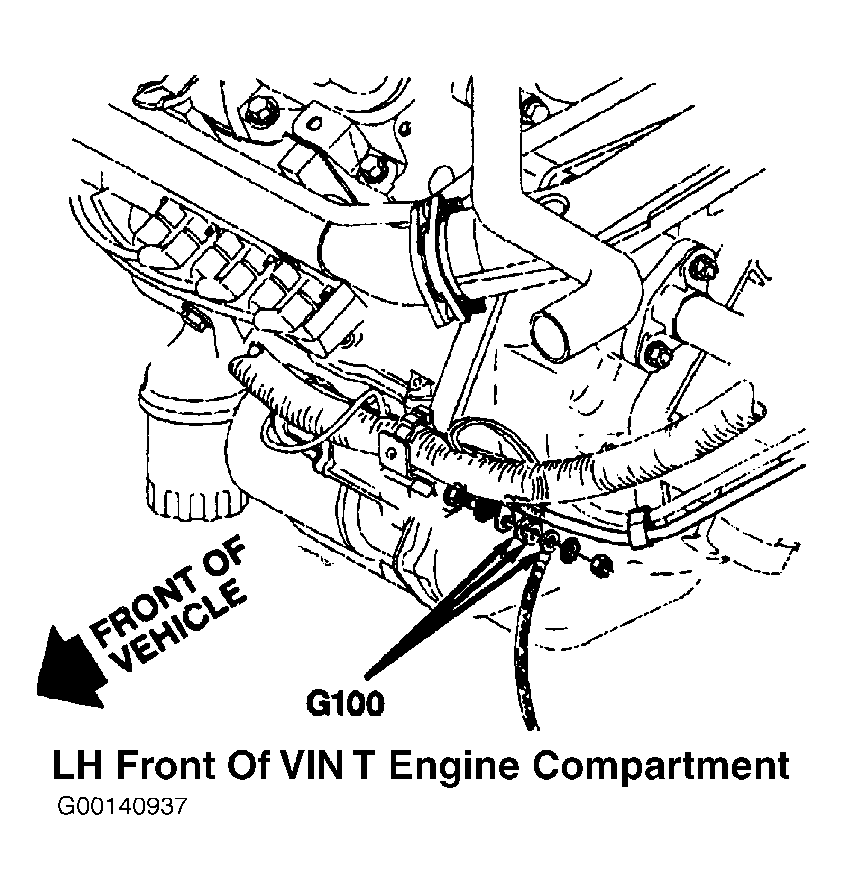

| G100 (VIN T, 3.1L) | Lower Driver Front Of Engine, On Transaxle Mounting. See Fig 5 . |
| S123 (VIN 4, 2.2L) | In Engine Harness, Near EGR Valve. See Fig 4 . |

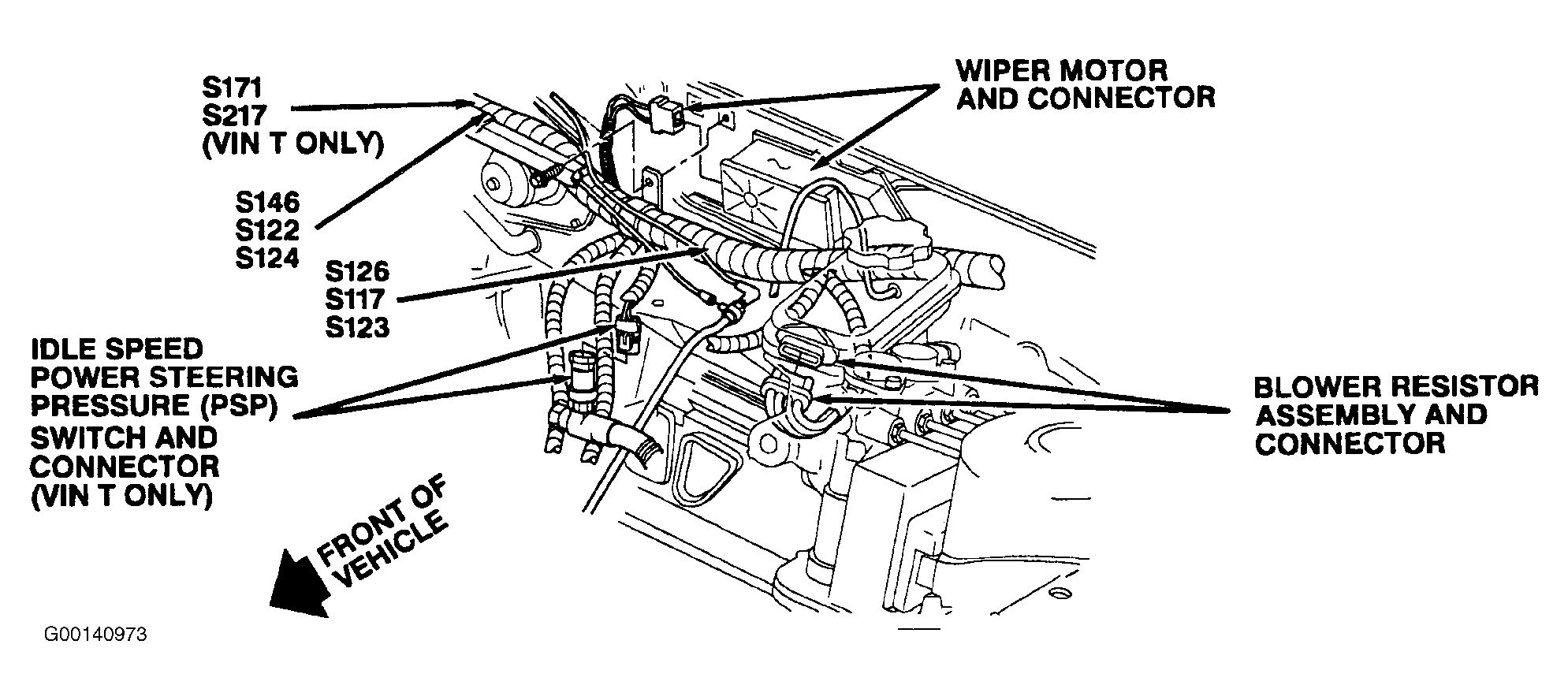

| S123 (VIN T, 3.1L) | In Engine Harness, Right Of Blower Motor. See Fig 6 . |
| S171 (VIN T, 3.1L) | In Engine Harness, Right Of Blower Motor. See Fig 6 . |
| S277 | In Engine Harness, Passenger Side Of Instrument Panel Near ECM. See Fig 3 . |
