Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

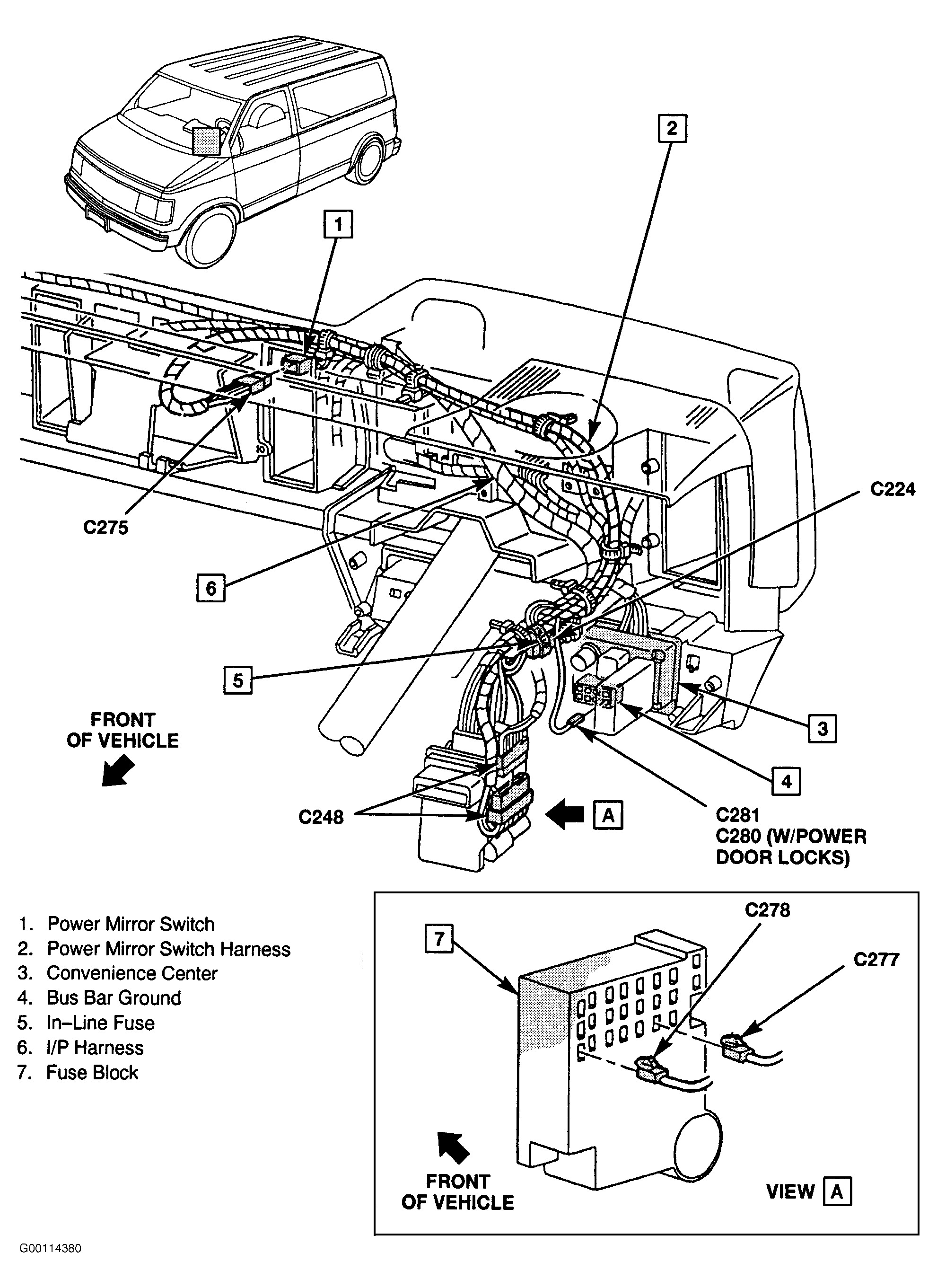

| Convenience Center | Behind Left Side Of Instrument Panel. See Fig 1 . |
| Fuse Block | Behind Left Side Of Instrument Panel. See Fig 1 . |
| Power Mirror Motor (Left) | Inside Left Mirror Housing. |
| Power Mirror Motor (Right) | Inside Right Mirror Housing. |
| Power Mirror Switch | Center Of Instrument Panel. See Fig 1 . |
| C224 (In-Line Fuse Amp) | Behind Left Side of Instrument Panel, Near Fuse Block. See Fig 1 . |
| C248 | Behind Left side Of Instrument Panel, At Fuse Block. See Fig 1 . |

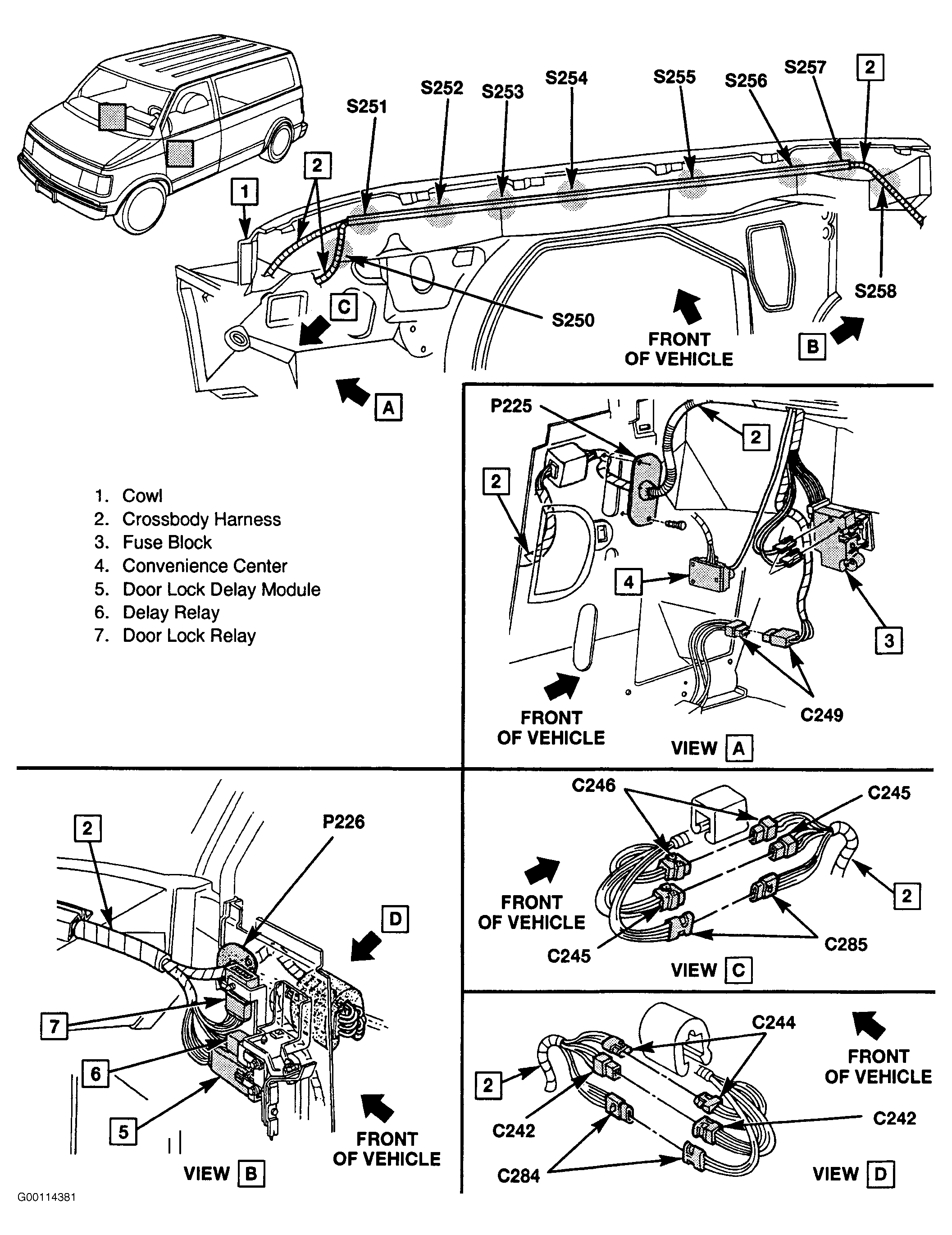

| C284 | Below Right Side Of Instrument Panel, At Right Shroud. See Fig 2 . |
| C285 | Below Left Side Of Instrument Panel. At Left Shroud. See Fig 2 . |
| P225 | Left A-Pillar. See Fig 2 . |
| P226 | Right A-Pillar. See Fig 2 . |

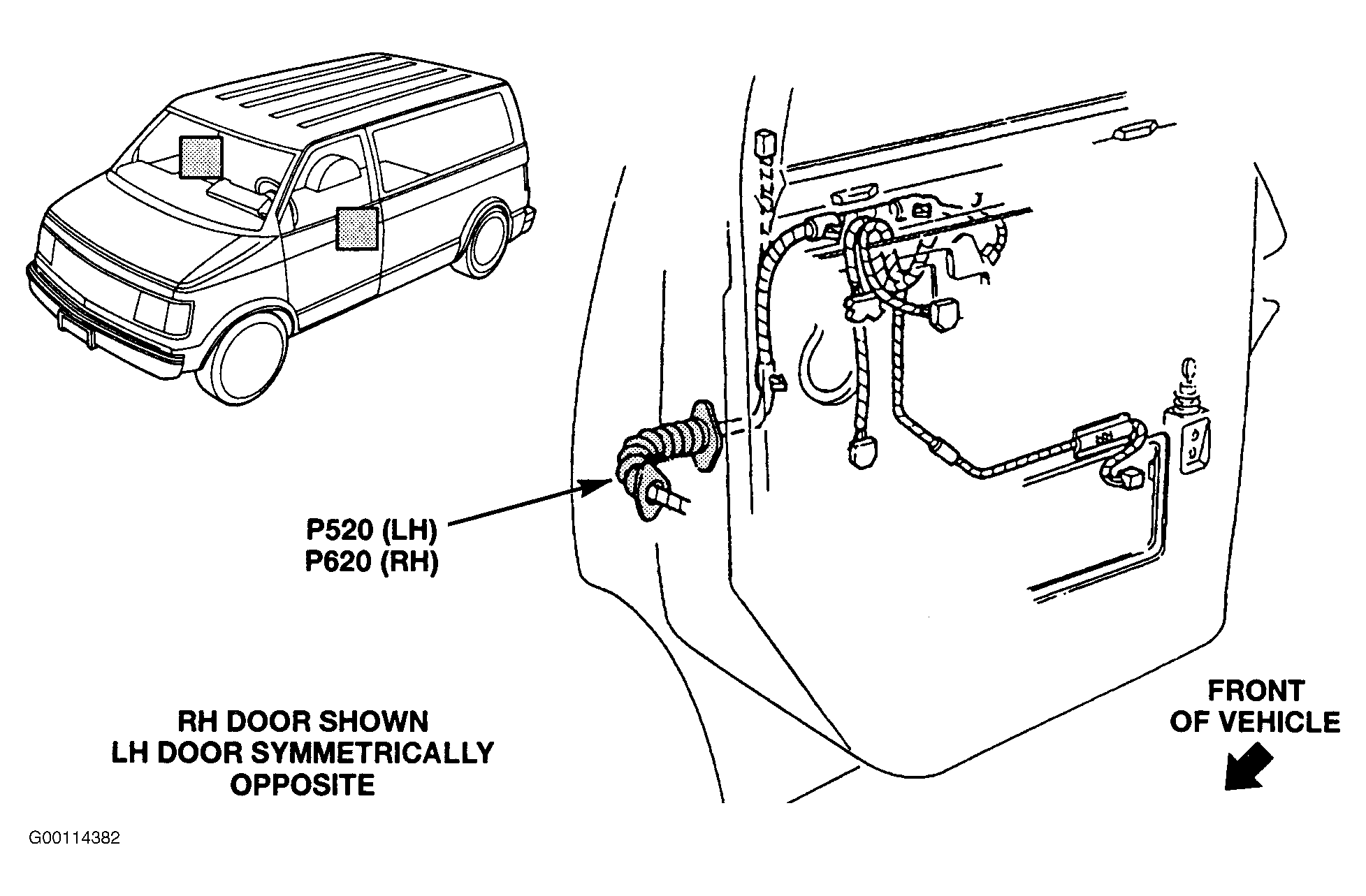

| P520 | At Left A-Pillar. See Fig 3 . |
| P620 | At Right A-Pillar. See Fig 3 . |
| S252 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 2 . |
| S253 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 2 . |
| S254 | In Crossbody Harness, Left Side Of Instrument Panel. See Fig 2 . |
