Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Data Link Connector (DLC) | Below Driver's Side Of Instrument Panel |

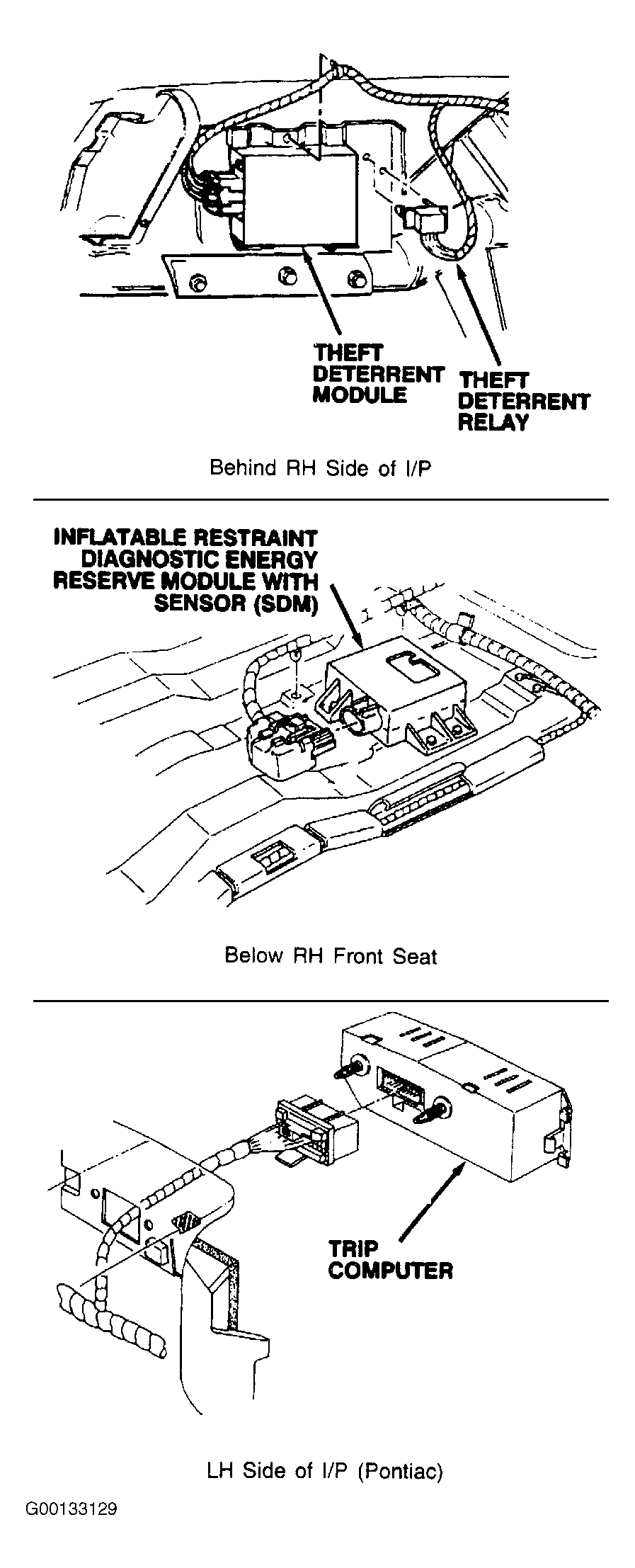

| Diagnostic Energy Reserve Module (SDM) | Below Front Passenger Seat. See Fig 1 |

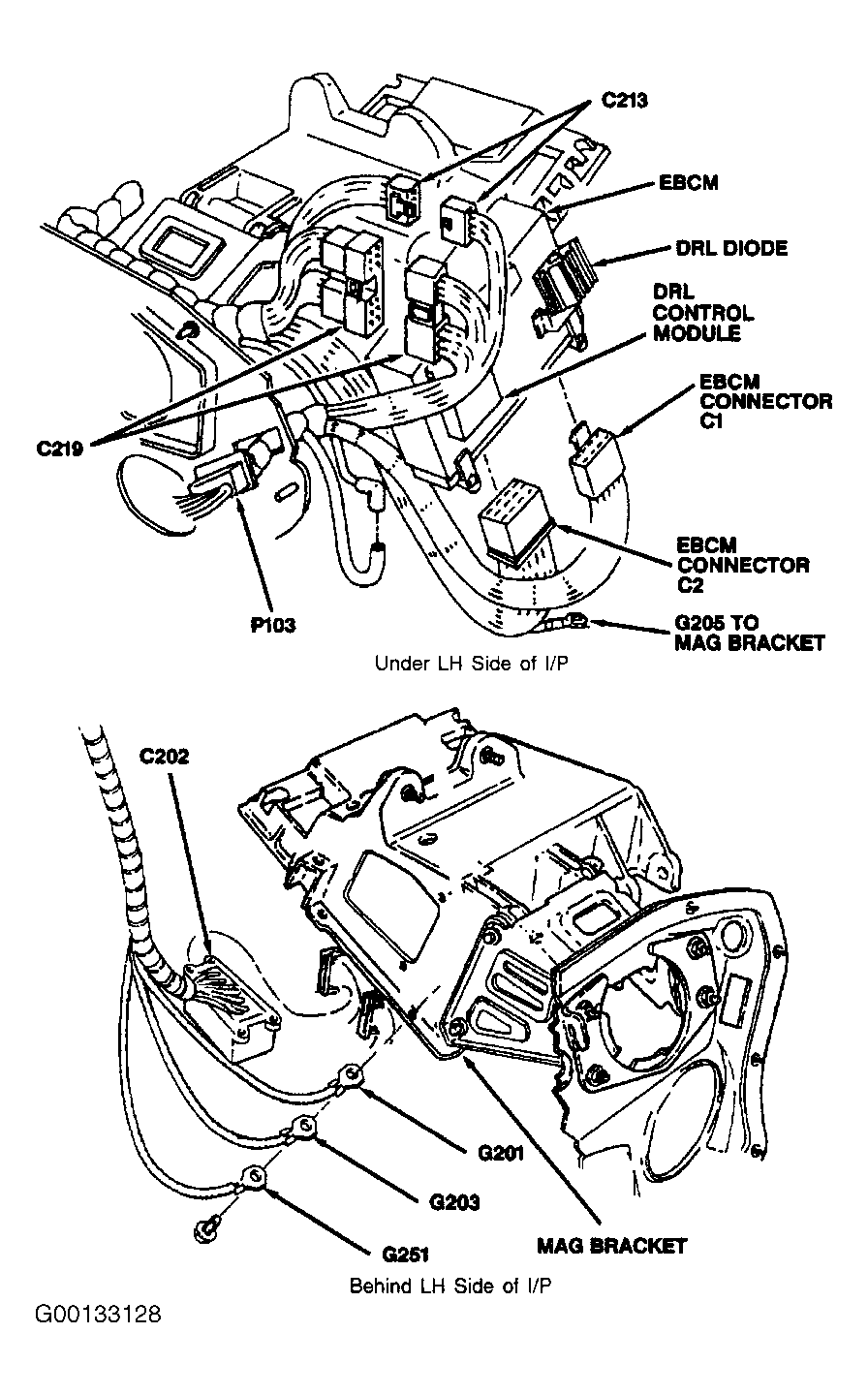

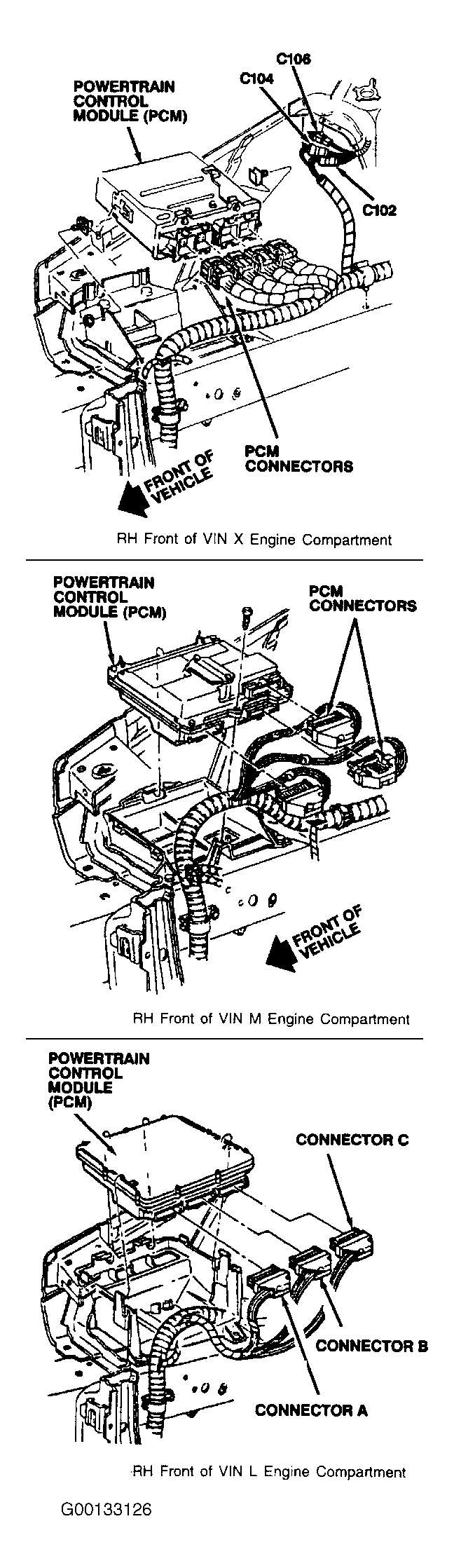

| Electronic Brake Control Module (EBCM) | Behind Driver Side Of Instrument Panel, Left Side Of Mag Bracket. See Fig 2 |
| HVAC Control | Center Of Instrument Panel |
| Powertrain Control Module (PCM) | Driver Side Of Engine Compartment, Forward Of Strut Tower. See Fig 3 |
| Radio | Center Of Instrument Panel |
| Theft Deterrent Module | Behind Passenger Side Of Instrument Panel, Above Instrument Panel Compartment. See Fig 1 |
| Trip Computer (Grand Prix) | Driver Side Of Instrument Cluster. See Fig 1 |

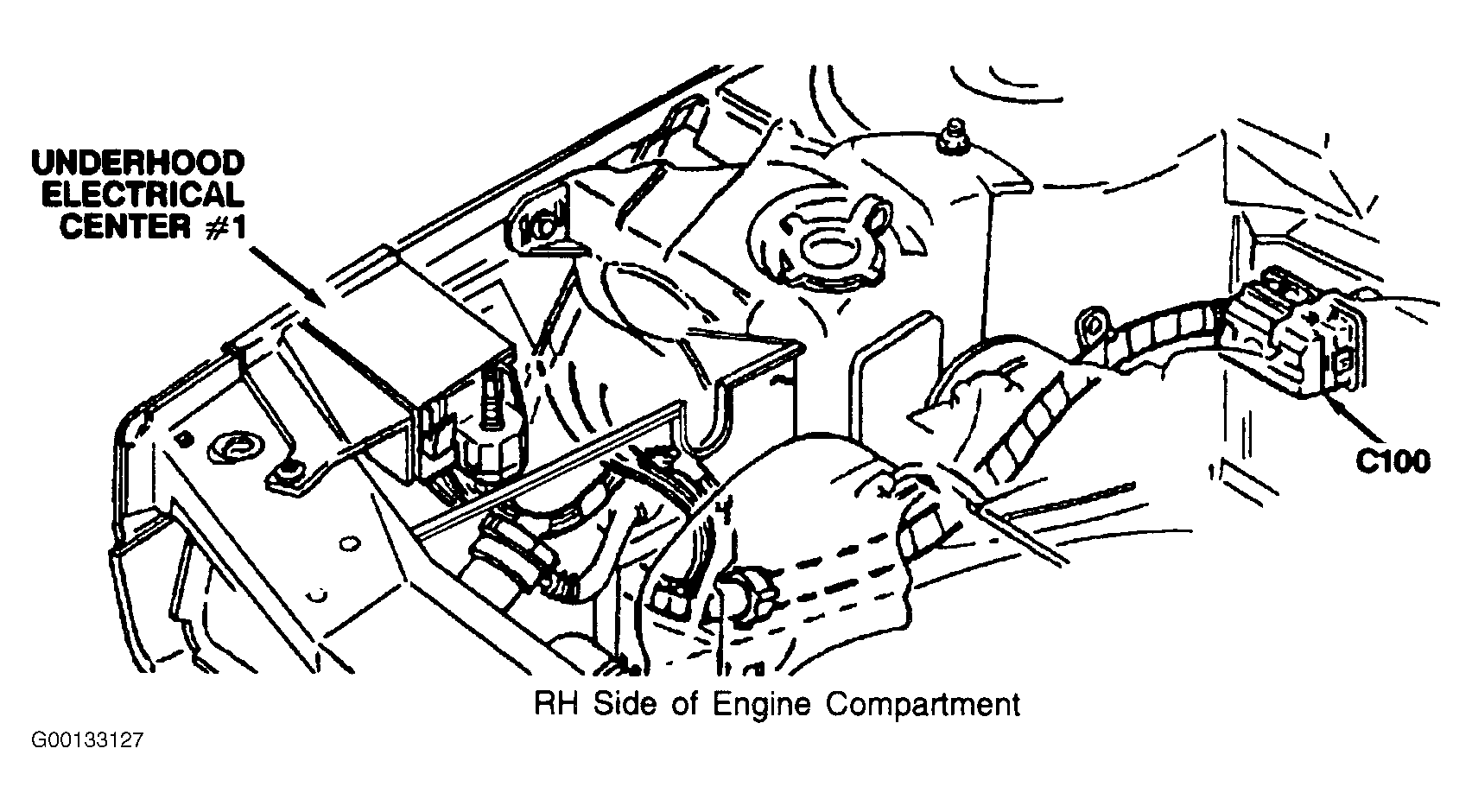

| C100 (36 Terminals) | Passenger Side Of Dash, Behind Strut Tower. See Fig 4 |
| G201 | Behind Instrument Panel, On Passenger Side Of Brake Pedal Bracket. See Fig 2 |
| S211 (Lumina & Monte Carlo) | Instrument Panel Harness, Near C202 Breakout |
| S211 (Grand Prix) | Instrument Panel Harness, Near Instrument Panel Breakout |
| S211 (Regal) | Engine Harness, Near EBCM Breakout |
| S211 (Cutlass Supreme) | Instrument Panel Harness, Near Radio Breakout |
| S225 (CJ2 HVAC) | Instrument Panel Harness, Near Radio Breakout |
| S237 (Lumina & Monte Carlo) | Instrument Panel Harness, Near Instrument Panel Compartment Lamp Breakout |
| S237 (Cutlass Supreme & Grand Prix) | Instrument Panel Harness, Near Radio Breakout |
| S237 (Regal) | Instrument Panel Harness, Near C200 Breakout |
